MPXWBA

Настенный кронштейн

Основные особенности

  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Допустимая нагрузка: 40 кг
  • Длина: 400 мм
  • Совместимость с MPXCW и MPXCOL
  • Вес устройства: 5,2 к



MPXWBTA

Парапетный кронштейн

Основные особенности

  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Допустимая нагрузка: 40 кг
  • Размеры: Ø 238 мм
  • Вес устройства: 2,8 кг



MPXCW

Угловой адаптер



Основные особенности

  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Допустимая нагрузка: 50 кг
  • Размеры: 335x186 мм
  • Вес устройства: 3,6 кг
  • Совместим с MPXWBA, MHXWBS



MPXCOL

Трубный адаптер



Основные особенности

  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Для стоек диаметром: 110÷150 мм
  • Допустимая нагрузка: 50 кг
  • Размеры: 198x182 мм
  • Вес устройства: 4,5 кг
  • Совместим с MPXWBA, MHXWBS

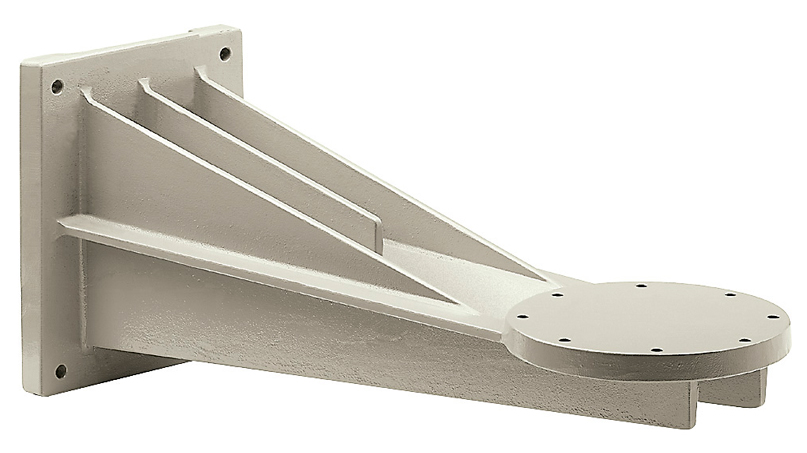

EXPTWB000

Кронштейн для серии EXPT

Основные особенности

  • Монолитная конструкция из антикоррозионного алюминиевого сплава
  • Допустимая нагрузка: 100 кг
  • Длина: 676 мм
  • Вес устройства: 11,3kg

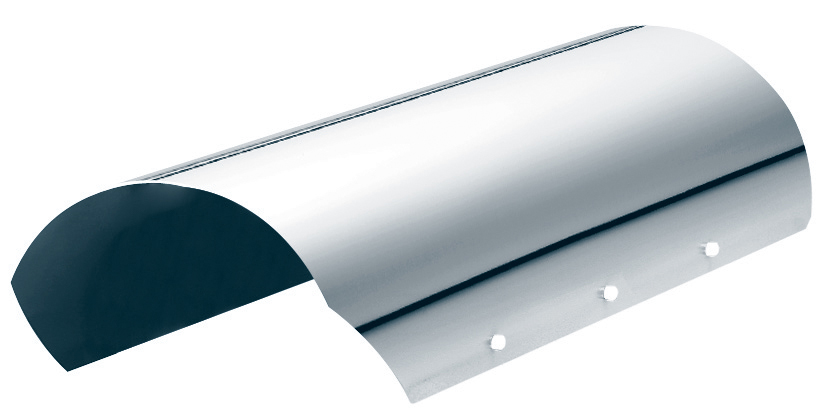

EXPTS

Солнцезащитный козырек

Основные особенности

  • Изготовлен из окрашенной стали

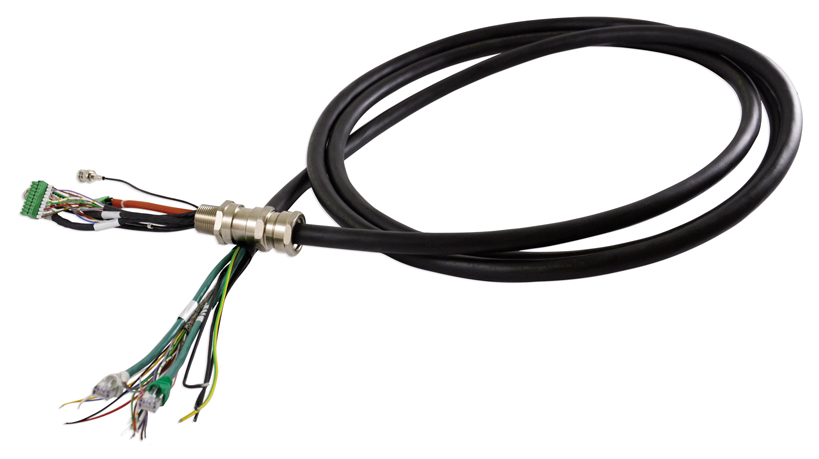

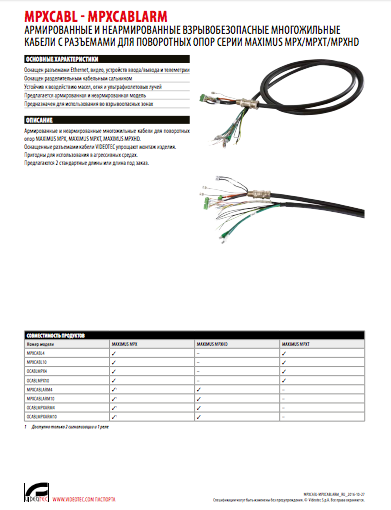

MPXCABL - MPXCABLARM

Армированные и неармированные многожильные кабели с разъемами для взрывобезопасных позиционерв MAXIMUS MPX/MPXT/MPXHD

Основные особенности



  • Упрощают монтаж изделия
  • Пригодны для использования во взрывоопасных зонах и агрессивных средах
  • Предлагаются 2 стандартные длины или длина под заказ
  • Предустановленные разъемы Ethernet, видео, тревожных входов/выходов и телеметрии
  • Разделительный кабельный сальник
  • Устойчивость к воздействию масел, огня и ультрафиолетовых лучей
  • Армированная и неармированная модели



Опции для заказа



(Инсталляция в поизиционер выполняется заводом-изготовителем)



  • MPXCABL4 - Кабели для MPX/MPXT, 4m (неармированный кабель и защитный кабельный ввод): 2 Ethernet-кабеля, 3 питающих провода, 2 коаксиальных видеокабеля, 15 проводов для передачи сигналов тревоги, реле и телеметрических данных
  • MPXCABL10 - Кабели для MPX/MPXT, 10m (неармированный кабель и защитный кабельный ввод): 2 Ethernet-кабеля, 3 питающих провода, 2 коаксиальных видеокабеля, 15 проводов для передачи сигналов тревоги, реле и телеметрических данных
  • MPXCABLARM4 - Кабели для MPX/MPXHD, 4m (армированный кабель и защитный кабельный ввод): 1 Ethernet-кабель, 3 питающих провода, 1 коаксиальный видеокабель, 7 проводов для передачи сигналов тревоги, реле и телеметрических данных
  • MPXCABLARM10 - Кабели для MPX/MPXHD, 10m (армированный кабель и защитный кабельный ввод): 1 Ethernet-кабель, 3 питающих провода, 1 коаксиальный видеокабель, 7 проводов для передачи сигналов тревоги, реле и телеметрических данных



Запасные части (коды при заказе отдельно от позиционера)



  • OCABLMPX4 - Кабели для MPX/MPXT, 4m (неармированный кабель и защитный кабельный ввод): 2 Ethernet-кабеля, 3 питающих провода, 2 коаксиальных видеокабеля, 15 проводов для передачи сигналов тревоги, реле и телеметрических данных
  • OCABLMPX10 - Кабели для MPX/MPXT, 10m (неармированный кабель и защитный кабельный ввод): 2 Ethernet-кабеля, 3 питающих провода, 2 коаксиальных видеокабеля, 15 проводов для передачи сигналов тревоги, реле и телеметрических данных
  • OCABLMPXARM4 - Кабели для MPX/MPXHD, 4m (армированный кабель и защитный кабельный ввод): 1 Ethernet-кабель, 3 питающих провода, 1 коаксиальный видеокабель, 7 проводов для передачи сигналов тревоги, реле и телеметрических данных
  • OCABLMPXARM10 - Кабели для PX/MPXHD, 10m (армированный кабель и защитный кабельный ввод): 1 Ethernet-кабель, 3 питающих провода, 1 коаксиальный видеокабель, 7 проводов для передачи сигналов тревоги, реле и телеметрических данных



МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛИ MPXCABL MPXCABLARM
Неармированный многожильный кабель с разъемом и разделительным кабельным сальником 3/4" NPT Армированный многожильный кабель с разъемом и разделительным кабельным сальником 3/4" NPT
Электропроводка для серий: MAXIMUS MPX/MAXIMUS MPXT:
2 Ethernet- кабеля, 3 провода питания, 2 коаксиальных видеокабеля, 15 сигнальных проводов, реле и телеметрия
для серий: MAXIMUS MPX/ MAXIMUS MPXHD:
1 Ethernet- кабель, 3 провода питания, 1 коаксиальный видеокабель, 7 проводов для сигналов тревоги, реле и телеметрии
Длина 4m или 10m 4m или 10m
Внешний диаметр 18.6mm ± 0.35mm 20.0mm ± 0.5mm
Максимальный радиус изгиба 186mm 220mm
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание Количество проводов (электрических): 3
Сечение: 1.5mm²
Рабочее напряжение: 300V макс.
Количество проводов (электрических): 3
Сечение: 2.5mm²
Рабочее напряжение: 300V макс.
КОММУНИКАЦИЯ
Ethernet 2 кабеля, Категория 5E, экранированные кабели 1 кабель, Категория 5E, экранированный кабель
Телеметрия RS-422, RS-485 RS-485 (только MAXIMUS MPX)
Удаленный сброс - только для MAXIMUS MPXHD
Видео 2 коаксиальных кабеля, RG179 1 коаксиальный кабель, RG179
Тревожные входы 5 1 только для MAXIMUS MPXHD, 2 только для MAXIMUS MPX
Реле 2 1
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура от -40°C до +80°C от -60°C до +80°C
Тип установки фиксированная установка фиксированная установка
СЕРТИФИКАЦИЯ
Устойчивость к маслам Отвечает требованиям CNOMO E.03.40.150N, ASTM n.2, IRM 902, IEC60811-2-1 Отвечает требованиям CNOMO E.03.40.150N, ASTM n.2, IRM 902, VDE 0472 p.803 test B
Устойчивость к УФ-излучению Отвечает требованиям UL1581 Отвечает требованиям ICE 60068-2-5
Огнестойкость Отвечает требованиям IEC/EN 60332-1 Отвечает требованиям IEC/EN 60332-1, IEC/EN 60332-3-22
IEC/EN 60079-14 (ATEX Ex II) 60079-14 (ATEX Ex II)
Степень защиты IP IP66 (только кабельный ввод) IP66 (только кабельный ввод)
Технические характеристики

CMS-CMA

Армированные и неармированные многожильные кабели

Основные особенности



  • Черного и синего цвета
  • Пригодны для использованияво во взрывоопасных зонах, в агрессивных средах.
  • Оснащен разъемами Ethernet, видео, устройств ввода/вывода и телеметрии
  • Устойчив к воздействию масел, огня и ультрафиолетовых лучей
  • Предлагается армированная и неармированная модель

Опции для заказа



  • CMSN2200 - Неармированный кабель черного цвета: 2 Ethernet-кабели, 3 провода питания, 2 коаксиальные видеокабели, 15 сигнальные провода, реле и телеметрия
  • CMSB2200 - Неармированный кабель синего цвета: 2 Ethernet-кабели, 3 провода питания, 2 коаксиальные видеокабели, 15 сигнальные провода, реле и телеметрия
  • CMAN1200 - Армированный кабель черного цвета: 1 Ethernet-кабель, 3 провода питания, 1 коаксиальный видеокабель, 7 сигнальные провода, реле и телеметрия
  • CMAB1200 - Армированный кабель синего цвета: 1 Ethernet-кабель, 3 провода питания, 1 коаксиальный видеокабель, 7 сигнальные провода, реле и телеметрия



МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛИ CMSN2200 CMSB2200 CMAN1200 CMAB1200
Неармированный кабель черного цвета (RAL9005) Неармированный кабель синего цвета (RAL5015) Армированный кабель черного цвета (RAL9005) Армированный кабель синего цвета (RAL5015)
Электропроводка 2 Ethernet-кабели, 3 провода питания, 2 коаксиальные видеокабели, 15 сигнальные провода, реле и телеметрия 1 Ethernet-кабель, 3 провода питания, 1 коаксиальный видеокабель, 7 сигнальные провода, реле и телеметрия
Внешний диаметр 18.6mm ± 0.35mm 20.0mm ± 0.5mm
Максимальный радиус изгиба 186mm 220mm
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания Количество проводов (электрических): 3
Сечение: 1.5mm²
Рабочее напряжение: 300V макс.
Количество проводов (электрических): 3
Сечение: 2.5mm²
Рабочее напряжение: 300V макс.
Коммуникация
Ethernet 2 кабеля, Категория 5E, экранированные кабели 1 кабель, Категория 5E, экранированный кабель
Видео 2 коаксиальных кабеля, RG179 1 коаксиальный кабель, RG179
Сигналы тревоги, реле и телеметрия Количество проводов (электрических): 15
Сечение: 0.34mm²
Количество проводов (электрических): 7
Сечение: 0.34mm²
ОКРУЖАЮЩАЯ СРЕДА
Температура от -40°C до +85°C от -60°C до +105°C
Тип установки фиксированная установка фиксированная установка
СЕРТИФИКАЦИЯ
Стойкость к маслам Отвечает требованиям CNOMO E.03.40.150N, ASTM n.2, IRM 902, IEC60811-2-1 Отвечает требованиям CNOMO E.03.40.150N, ASTM n.2, IRM 902, VDE 0472 p.803 test B
Стойкость к УФ-излучению Отвечает требованиям UL1581 Отвечает требованиям IEC 60068-2-5
Огнестойкость Отвечает требованиям IEC/EN 60332-1 Отвечает требованиям IEC/EN 60332-1, IEC/EN 60332-3-22
UL Style 20233 -
IEC/EN 60079-14 (ATEX Ex II) 60079-14 (ATEX Ex II)
Технические характеристики
