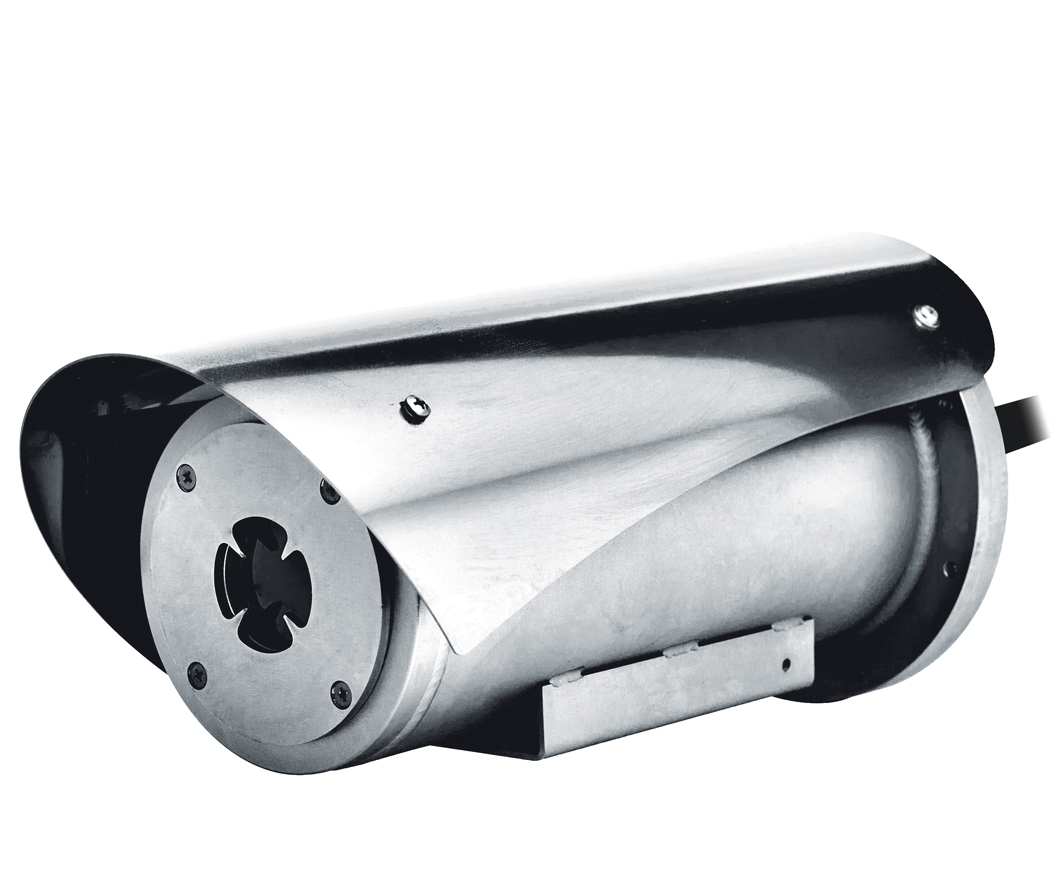

Взрывобезопасный тепловизор из нержавеющей стали



Используемые технологии







РЫНКИ





Основные особенности



  • Сертификаты для использования в Зоне 1 и Зоне 2, Группа IIC T5 и T6 (Газ), Зоне 21 и Зоне 22, Группа IIIC T100°C и T85°C (Пыль)
  • Из электрополированной нержавеющей стали AISI 316L, прошедшей тонкую дробеструйную обработку кремнием
  • Тепловизоры
    - Датчик: неохлаждаемый микроболометр (на оксиде ванадия - VOx)
    - Объективы: 9mm, 13mm, 19mm, 25mm, 35mm, 50mm, 60mm
    - Разрешение 336x256 или 640x512
    - Частота обновления изображения: 8,3Hz или 25Hz
  • Модели с аналоговым управлением или IP (ONVIF S)
  • 1 вход сигнала тревоги и 1 релейный выход
  • Предварительно проложенный многожильный армированный кабель длиной 4м /10м с кабельной муфтой или со свободным концом длиной 4м /10м
  • Источник питания: 12-24Vdc/24Vac


ПОДОБРАТЬ КОНФИГУРАЦИЮ





Взрывобезопасный тепловизор MAXIMUS MVXT идеально подходит для эффективного видеонаблюдения и контроля за техническими процессами в суровых условиях, где присутствие легковоспламеняющихся газов и пылевой взвеси может создавать потенциально взрывоопасную обстановку, что зачастую характерно для объектов нефтегазовой отрасли, а также морских и промышленных объектов.



Тепловизор позволяет обнаружить человека или предмет в самых сложных условиях окружающей среды, таких как полная темнота или другие уровни освещенности, сильная задымленность, дождь или пыль, а также дальнее расстояние.



Одним из основных преимуществ этих камер является необыкновенная простота и надежность их установки с автоматическим конфигурированием благодаря многожильным проводам. Камеры поставляются готовыми для использования и не требуют сложных электрических соединений, характерных для данного типа устройств.



Кожух камеры обладает компактными размерами, но при этом остается функциональным и полностью изготавливается из нержавеющей стали марки AISI316L. Процесс полировки не просто обеспечивает его устойчивость к коррозии, но значительно повышает ее.



Еще одной важной характеристикой камеры является расширенный температурный диапазон от -60°C до 65°C, а также сложная система холодного запуска, которая позволяет устройству работать в самых суровых условиях окружающей среды. Также следует отметить, что степень IP66/IP68 гарантирует полную защиту от суровых погодных условий, а также в случае погружения устройства в воду на глубину до 5m на 2 часа. Помимо этого, степень защиты IP69 позволяет чистить устройство с помощью водяных струй под высоким давлением.



Линейка камер MAXIMUS MVX подходит для использования во всех возможных условиях, гарантируя максимальную эффективность работы и превосходное соотношение цены и качества.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Конструкция из нержавеющей стали AISI 316L
Электрополированные или прошедшие тонкую дробеструйную обработку кремнием внешние поверхности
Силиконовые уплотнительные кольца
Солнцезащитный козырек
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ввод кабелей 1 отверстие, 3/4", NPT
Кабельная муфта C уплотнителем Ex d 3/4" NPT и предварительно проложенный многополюсный армированный кабель 4m/10m
Вес устройства 8 кг
ОКНО КОЖУХА
Материал Германий
Обработка внешней поверхности стекла для защиты от царапин Высокопрочное углеродное покрытие (DLC)
Покрытие на внутренней стороне стекла Антибликовое
Спектральный диапазон от 7.5μm до 14μm
Средний коэффициент пропускания (от 7.5μm до 11,5μm) 94%
Средний коэффициент пропускания (от 11,5μm до 14μm) 90%
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания /потребление 24Vac, 2.2A, 50/60Hz
24Vdc, 2.2A
12Vdc, 3.5A
Плата тревожных входов/выходов Тревожные входы: 1
Выходы реле: 1 (1A, 30Vac/60Vdc макс)
Нагреватель Ton 15°C±3°C, Toff 22°C±3°C
Армированный кабель Внешний диаметр = 18.0 ± 0.5mm
Цвет cиний RAL5015
Композитный aрмированный кабель 1 x 3G1.5mm²
1 x 7 x 0.34mm²
4 x 2 x 0.22mm² (Cat. 5E)
1 x coax 75ohm RG179
Композитный кабель 1 x 3G2.5mm², номинальный наружный диаметр = 8.7mm
1 x 7 x 0.34mm², номинальный наружный диаметр = 6.4mm
4 x 2 x 0.21mm², (Cat. 5E), номинальный наружный диаметр = 6.7mm
1 x coax 75 ohm RG59 (аналоговая модель), номинальный наружный диаметр = 4.9mm
ИНТЕРФЕЙС ВХОДОВ / ВЫХОДОВ
Длина кабеля 200m макс.
Дистанционное включение стеклоочистителя (модель со встроенным стеклоочистителем) 1 вход, cухой контакт Н.О.
КАМЕРА
"День-ночь" 10x, высокая чувствительность
Баланс белого Авто, ATW, внутреннее наблюдение, наружное наблюдение (Auto, ATW, Indoor, Outdoor)
Высокое горизонтальное разрешение До 530 TB линий
Датчик изображения 1/3’’ Super HAD CCD II
Количество эффективных пикселей ~ 440000 пикселей (PAL); ~ 380000 пикселей (NTSC)
Минимальное освещение, цветное (ICR выключен)
  • 0.25lx (1/50с), 0.015lx (1/3с), PAL
  • 0.25lx (1/60с), 0.015lx (1/4с), NTSC
Минимальное освещение, Ч/Б (ICR включен)
  • 0.0004lx (1/3с), PAL
  • 0.0004lx (1/4с), NTSC
Увеличение времени выдержки для повышения качества ночной съемки Автоматическое
Коэффициент сигнал-шум Более 50dB
Управление экспозицией Автоматически, Ручное регулирование, Режим Приоритета, Яркость, EV-Компенсация, Компенсация Подсветки, Slow AE
Компенсация подсветки On/Off (Включить/Выключить)
Система фокусирования Авто (Чувствительность: обычная, низкая), AF отдельный, ручное регулирование, Бесконечный, Интервал AF, зум-триггер AF
"Интеллектуальная" система управления объективами Автоматический сброс настроек объектива
ОБЪЕКТИВЫ
Оптическое увеличение 10x, f=5.1 (широкоугольный) до 51mm(теле) / F1.8 до F2.1
Цифровое увеличение 12x (120x с оптическим зумом)
Угол обзора (A) 52 градуса (широкоугольный) до 5,4 градуса (теле)
Минимальное расстояние до объекта 150mm (широкоугольный) до 800mm (теле)
Скорость электронного затвора 1/1 ÷ 1/10000 с
КОММУНИКАЦИИ
Конфигурация посредством экранного меню
Последовательный интерфейс Линия RS-485, полудуплексный
Длина кабеля: 1200m макс
Режим IP-управления Сжатие H.264/AVC и JPEG
2 независимых видеопотока
Веб-сервер
Совместимость с протоколом ONVIF Profile S
Длина кабеля: 100m макс.
Ethernet IEEE 802.3 100Base-Tx
СЕТЕВЫЕ ПРОТОКОЛЫ
Протокол последовательной связи PANASONIC: 9600baud, 19200baud
PELCO D: 2400baud, 9600baud
VIDEOTEC MACRO: 9600baud, 38400baud
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Применение Внутренняя /Наружная инсталяция
Температурный режим -40°C +65°C
Относительная влажность 10–95% (без образования конденсата)
СЕРТИФИКАЦИЯ
ATEX (EN 60079-0: 2014, EN 60079-1: 2015, EN 60079-31: 2014) Ex II 2 G Ex d IIC T5 Gb
Ex II 2 D Ex tb IIIC T100°C Db IP66/IP68
-60°C ≤ Ta ≤ +65°C (Модели с армированным кабелем)
Ex II 2 G Ex d IIC T5 Gb
Ex II 2 D Ex tb IIIC T100°C Db IP66/IP68
-50°C ≤ Ta ≤ +65°C (модели с комплектом кабелей)
Ex II 2 G Ex d IIC T6 Gb
Ex II 2 D Ex tb IIIC T85°C Db IP66/IP68
-60°C ≤ Ta ≤ +55°C (Модели с армированным кабелем)
Ex II 2 G Ex d IIC T6 Gb
Ex II 2 D Ex tb IIIC T85°C Db IP66/IP68
-50°C ≤ Ta ≤ +55°C (модели с комплектом кабелей)
IECEx (IEC 60079-0: 2011 Ed.6, IEC 60079-1: 2014-06 Ed.7, IEC 60079-31: 2013 Ed.2) Ex d IIC T5 Gb
Ex tb IIIC T100°C Db IP66/IP68
-60°C ≤ Ta ≤ +65°C (Модели с армированным кабелем)
Ex d IIC T5 Gb
Ex tb IIIC T100°C Db IP66/IP68
-50°C ≤ Ta ≤ +65°C (модели с комплектом кабелей)
Ex d IIC T6 Gb
Ex tb IIIC T85°C Db IP66/IP68
-60°C ≤ Ta ≤ +55°C (Модели с армированным кабелем)
Ex d IIC T6 Gb
Ex tb IIIC T85°C Db IP66/IP68
-50°C ≤ Ta ≤ +55°C (модели с комплектом кабелей)
IP66/IP68 (2 ч, 5 м, EN/IEC60529)
INMETRO (ABNT NBR IEC 60079-0:2008 + Errata 1:2011, ABNT NBR IEC 60079-1:2009 + Errata 1:2011, ABNT NBR IEC 60079-31:2011) Ex d IIC T5 Gb
Ex tb IIIC T100°C Db IP66/IP68
-60°C ≤ Tamb ≤ +65°C (Модели с армированным кабелем)
Ex d IIC T5 Gb
Ex tb IIIC T100°C Db IP66/IP68
-50°C ≤ Tamb ≤ +65°C (модели с комплектом кабелей)
Ex d IIC T6 Gb Ex tb IIIC T85°C Db IP66/IP68
-60°C ≤ Tamb ≤ +55°C (Модели с армированным кабелем)
Ex d IIC T6 Gb
Ex tb IIIC T85°C Db IP66/IP68
-50°C ≤ Tamb ≤ +55°C (модели с комплектом кабелей)
EAC Ex Ex II 2G Ex d IIC T5 Gb
-60°C/+65°C
Ex II 2D Ex tb IIIC T100°C Db
-60°C/+65°C, IP66/IP68 (Модели со армированным кабелем)
Ex II 2G Ex d IIC T5 Gb
-50°C/+65°C
Ex II 2D Ex t IIIC T85°C Db
-50°C/+65°C, IP66/IP68 (модели с комплектом кабелей)
Ex II 2G Ex d IIC T6 Gb
-60°C/+55°C Ex II 2D Ex tb IIIC T85°C Db
-60°C/+55°C, IP66/IP68 (Модели с армированным кабелем)
Ex II 2G Ex d IIC T6 Gb
-50°C/+55°C
Ex II 2D Ex t IIIC T100°C Db
-50°C/+55°C, IP66/IP68 (модели с комплектом кабелей)
ETL ожидается
UL TYPE 6P, TYPE 4X (UL50E)
IP69 (EN/IEC60529) Только кожух







WASEX2T4AT Резервуар объемом 10l со встроенным ручным насосом, который управляется с помощью сертифицированного электромагнитного клапана ATEX и обладает производительностью до 20m макс., В 24Vac/В постоянного тока
WASEX2T4GOR Резервуар объемом 10l со встроенным ручным насосом, управляемым с помощью сертифицированного электромагнитного клапана EAC Ex, напор до 20m макс., IN 24Vac/Vdc
WASEX2T4IN Резервуар объемом 10l со встроенным ручным насосом, управляемым с помощью сертифицированного электромагнитного клапана INMETRO, напор до 20m макс., вход 24Vac/В постоянного тока
OCTEX3/4C Кабельная муфта с уплотнителем EX 3/4” NPT, неармированный кабель IECEX-ATEX-EAC Ex
Многожильный кабель Армированные и неармированные многожильные кабели
КРОНШТЕЙНЫ И АДАПТЕРЫ

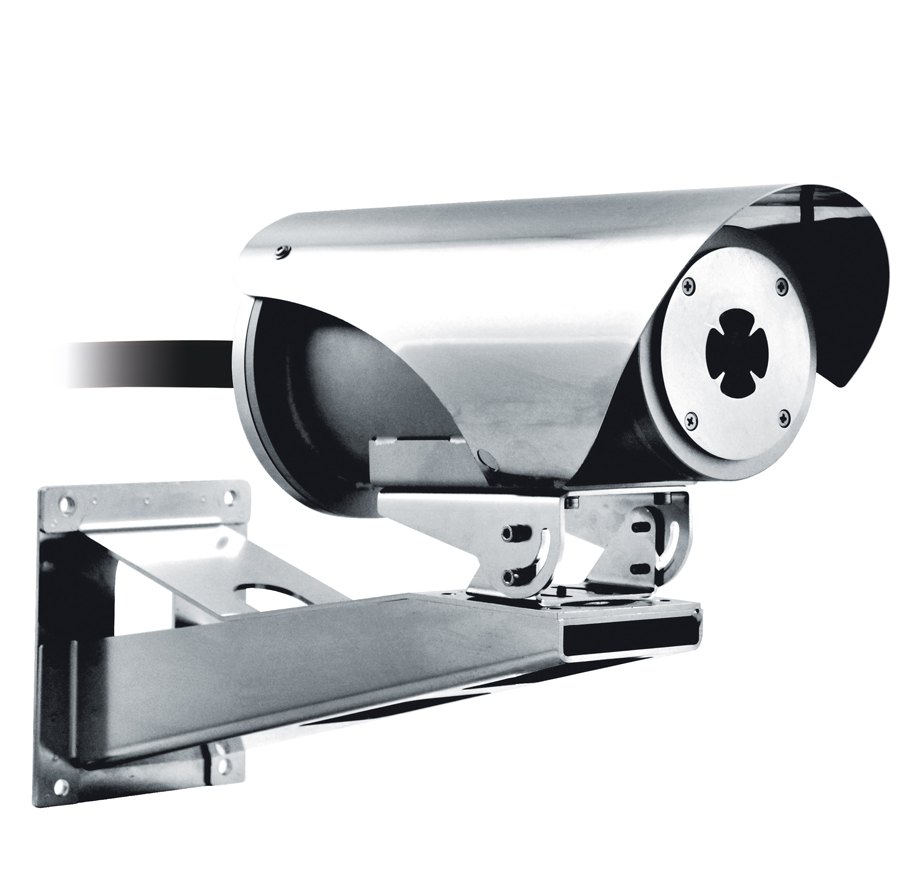

NXWBS1 Настенный кронштейн из нержавеющей стали с шарниром, AISI316L
MHXWFWCA Шарнир из нержавеющей стали AISI316L
NXFWBT Кронштейн для монтажа параллельно потолку из нержавеющей стали AISI 316L
NXCOL Модуль адаптера для установки на стойке из нержавеющей стали
NXCW Модуль адаптера из нержавеющей стали AISI 316L для установки на угол
