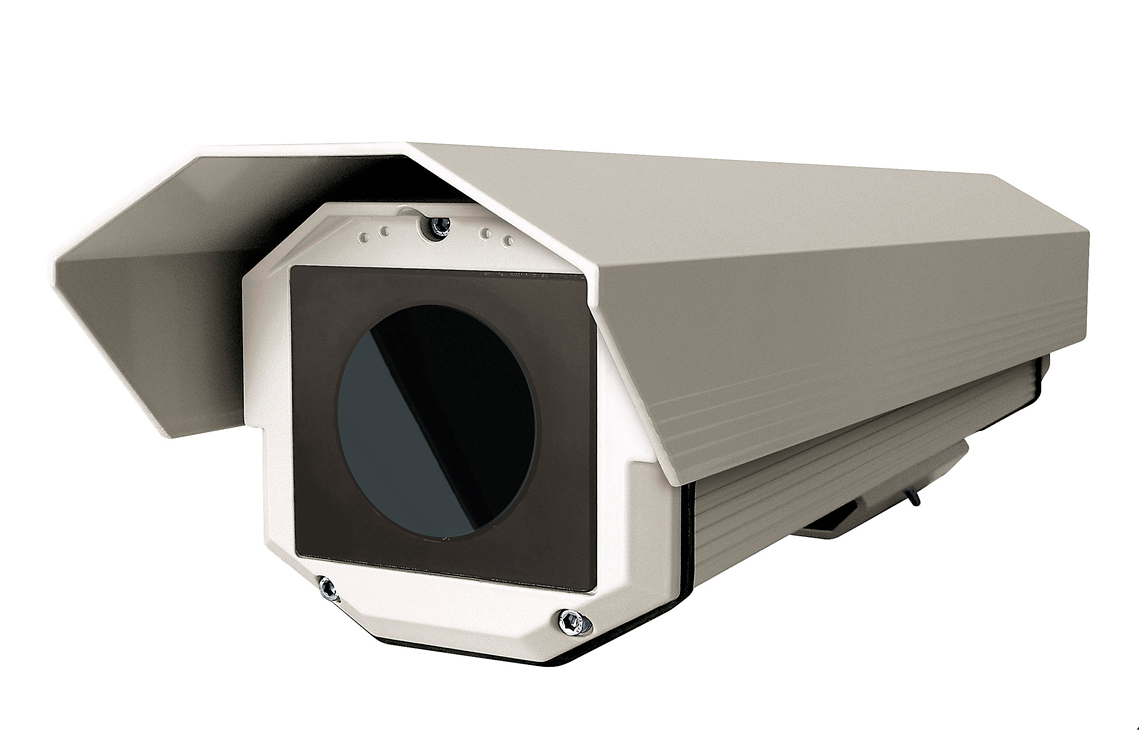

Увеличенный кожух из прессованного алюминия для тепловизоров

Используемые технологии







РЫНКИ





Основные особенности



  • Германиевое переднее стекло
  • Внешнее карбоновое покрытие для предотвращения появления царапин
  • Специальное внутреннее покрытие, ограничивающее отражение
  • Алюминиевый корпус
  • Внутренняя / наружная установка
  • Прочность и надежность
  • IP66/IP67
  • Температурный режим: -20ºС/+60ºС


Опции для заказа



  • H37K1A000 - Кожух HEG 365 (мм) с солнцезащитным козырьком, нагревательным элементом, IN 120 /230Vac и германиевым стеклом Ø55mm
  • HEG37K2A000 - Кожух HEG 365 (мм) с солнцезащитным козырьком, нагревательным элементом, IN 12Vdc/24Vac и германиевым стеклом Ø55mm




HTG это всепогодный кожух для уличных инсталляций, оборудованный германиевым передним стеклом и специально разработанный для установки тепловизоров. Германиевое стекло наивысшего оптического качества пропускает свет в инфракрасном спектре от 7,5нм да 14нм.



Материал исполнения кожуха – алюминий. Устойчивость к атмосферным осадкам обеспечивается посредством солнцезащитного козырька из прессованного алюминия, EDPM-резиновых уплотнителей между составными частями кожуха и тремя кабельными вводами со специальными сальниками.



Съемный корпус позволяет быстро и удобно монтировать и обслуживать камеру, закрепленную на внутренней слайдовой пластине.



Доступные аксессуары: солнцезащитный козырек, нагревательный элемент, блок питания видеокамеры, распределительная коробка во всепогодном исполнении, стеклоочиститель и омыватель.



Аксессуары поставляются в предустановленном варианте или заказываются отдельной позицией.



Кожух HТG может быть инсталлирован в комплекте со специальными кабельными оболочками (вместо стандартных вводов) и всепогодной распределительной коробкой для расключения кабеля. В комбинации с поворотными платформами серии PTH 900 – это идеальное решение для наиболее критичных объектов.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Германиевое стекло
Корпус и задняя части выполнены из штампованного алюминия
Корпус и внешняя направляющая выполнены из прессованного алюминия
Эпоксидно-полиэфирное напыление, цвет RAL9002
Поставляемый в комплекте крепёж выполнен из нержавеющей стали
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные муфты 3xM16
Внутренняя полезная площадь (ШхВ) 134х88 мм
Внутренняя полезная длина (с / без аксессуаров) 273 мм
Вес 4,1kg
ПЕРЕДНЕЕ СТЕКЛО
Материал Германий
Размеры Диаметр: 70мм (внешний), 55мм (внутренний)
Толщина: 2мм
Внешняя поверхность Покрытие предотвращающее царапины (Высокопрочное углеродное покрытие- DLC), Антибликовое покрытие
Внутренняя поверхность Антибликовое покрытие.
Спектральный диапазон от 7.5μm до 14μm
Средний коэффициент пропускания (от 7.5μm до 11.5μm) 90%
Средний коэффициент пропускания (от 11.5μm до 14μm) 77%
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание/потребление (модель с нагревателем Ton 15°C±3°C, Toff -22°C±3°C) 12Vdc/24Vac, 20W макс.
120Vac/230Vac, 20W макс.
Источник питания для камеры IN 100-240Vac, 50/60Hz - OUT 12Vdc, 1A
IN 230Vac - OUT 24Vac, 50/60Hz, 400mA
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Применение Внутренняя /Наружная инсталяция
Температурный режим -20°C(-40F) +60°C (1400F)
СЕРТИФИКАЦИЯ
Электрическая безопасностьᅠ ᅠ(CE) EN60065
Электромагнитная совместимость (CE) EN50130-4, EN61000-6-3
Степень защиты IP EN60529
  • IP66/IP67ᅠ ᅠ(с кабельными муфтами)
Сертификат EAC




OHEPS19B Блок питания видеокамеры с широким диапазоном входного напряжения (IN 100-240Vac, OUT 12Vdc, 1A)
OHEPS20 Блок питания видеокамеры (IN 230Vac, OUT 24Vac, 400mA)
OHEGBPS1B Блок питания видеокамеры с широким диапазоном входного напряжения уличного исполнения (IN 100-240Vac, OUT 12Vdc, 1A)
OHEGBPS2B Блок питания видеокамеры уличного исполнения (IN 230Vac, OUT 24Vac, 400mA)
OHEGBB Распределительная коробка во всепогодном исполнении (IP55)
OHEH24B Нагревательный элемент 115/230Vac для кожухов HEG, HTG
OHEH25B Нагревательный элемент 12VDC/24Vac для кожухов HEG, HTG
КРОНШТЕЙНЫ И АДАПТЕРЫ
WBJA Настенный кронштейн с шарнирным креплением
WCM5A Потолочный кронштейн с шарнирным креплением
WFWCA Кронштейн колонного типа с шарнирным креплением
ЗАПАСНЫЕ ЧАСТИ
DOTHE01 Шайбы для камеры и объектива
OHEGMAN Кабельные муфты, винты и уплотнители
OHEGFA04 Передняя крышка со стеклом, винтами и уплотнителями
OHTGFA Передняя крышка с германиевым стеклом




PTH900 Поворотная платформа
