NXWBS1

Настенный кронштейн

Основные особенности

  • Кронштейн для MVX, MVXT, MVXHD
  • Возможно соединение с модульными элементами NXCOL, NXCW
  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Допустимая нагрузка: 45kg
  • Вес устройства: 2,5kg

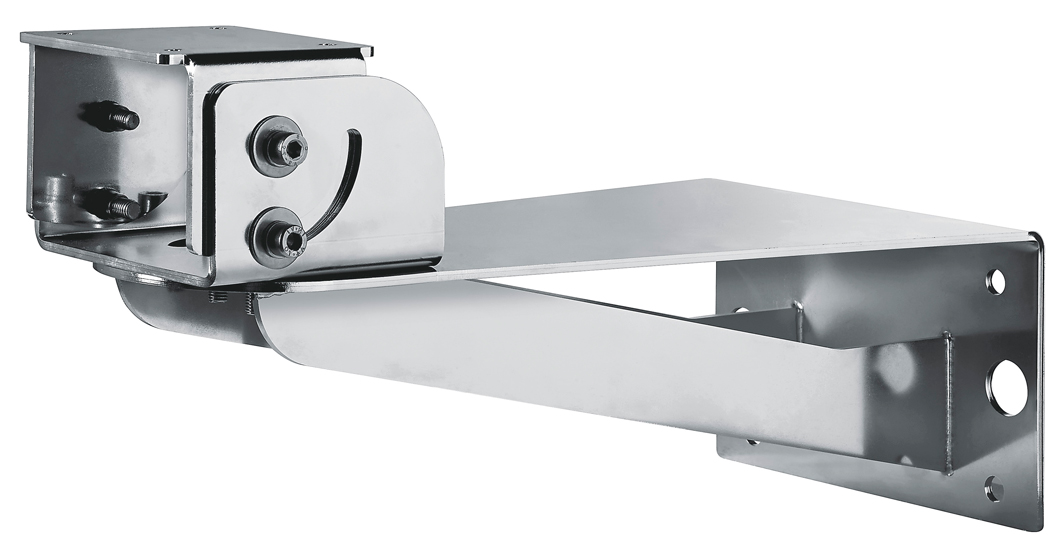

MHXWBS

Потолочный кронштейн или парапет

Основные особенности

  • Кронштейн для MHX, MHXT
  • Совместим с MPXCOL, MPXCW
  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Допустимая нагрузка: 40kg
  • Длина: 425mm
  • Вес устройства: 5,4kg

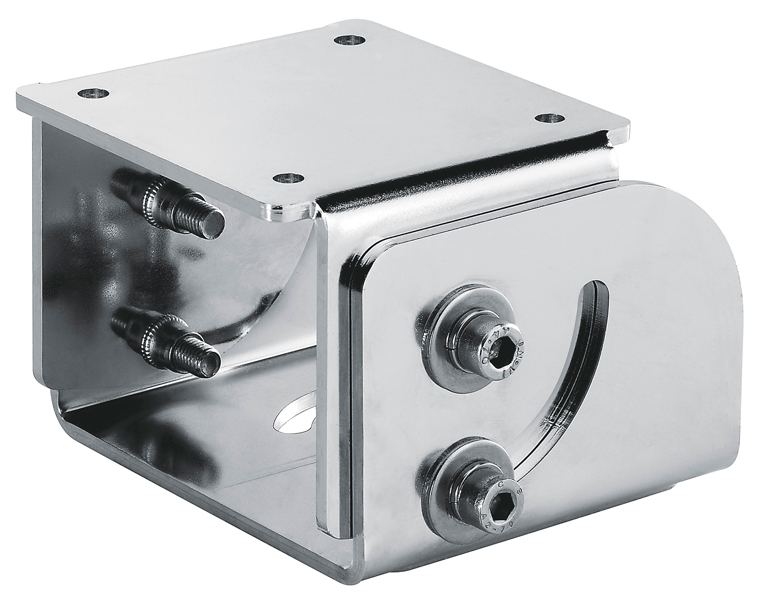

MHXWFWCA

Шаровый кронштейн для монтажа паралельно потолку

Основные особенности

  • Шаровой шарнир для кожухов MVX, MVXT, MVXHD, MHX, MHXT
  • Совместим с NXFWBT
  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Допустимая нагрузка: 40kg
  • Вес устройства: 2kg



NXFWBT

Кронштейн для удлиннения и монтажа параллельно потолку

Основные особенности

  • Совместим с MHXWFWCA
  • В случае использования кожухов MVX соединяется с шаровым шарниром MHXWFWCA
  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Допустимая нагрузка: 70kg
  • Высота: 124mm
  • Вес устройства: 0,9kg



NXCOL

Адаптер для установки на стойке

Основные особенности

  • Совместим с NXWBS1
  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Для стоек диаметром 110-150mm
  • Допустимая нагрузка: 50kg
  • Вес устройства: 3,3kg



NXCW

Угловой адаптер

Основные особенности

  • Совместим с NXWBS1
  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Допустимая нагрузка: 50kg
  • Вес устройства: 1,2kg



MPXCOL

Адаптер для установки на стойке

Основные особенности

  • Совместим с MHXWBS
  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Для стоек диаметром 110-150mm
  • Допустимая нагрузка: 50kg
  • Вес устройства: 4,5kg



MPXCW

Угловой адаптер



Основные особенности

  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • Допустимая нагрузка: 50 кг
  • Размеры: 335x186 мм
  • Вес устройства: 3,6 кг
  • Совместим с MPXWBA, MHXWBS

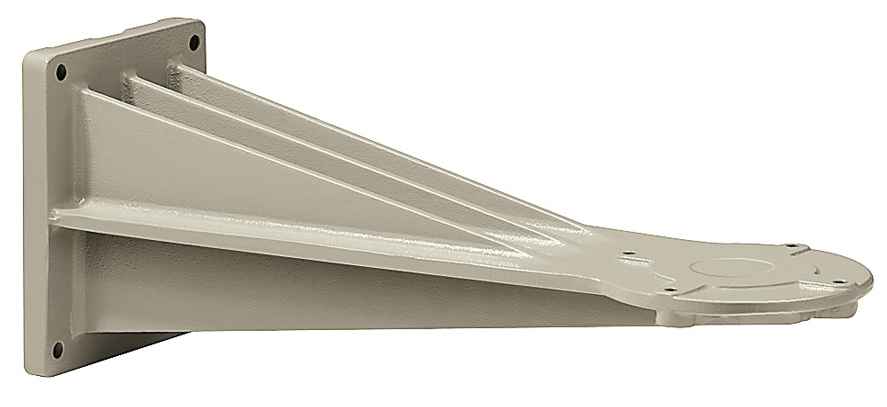

EXWBJ000

Кронштейн c шаровым шарниром для серии EXH

Основные особенности

  • Монолитная конструкция из алюминиевого сплава Антикородал
  • Допустимая нагрузка: 35 кг
  • Длина: 455 мм
  • Вес кронштейна EXWBJ: 6,6 кг

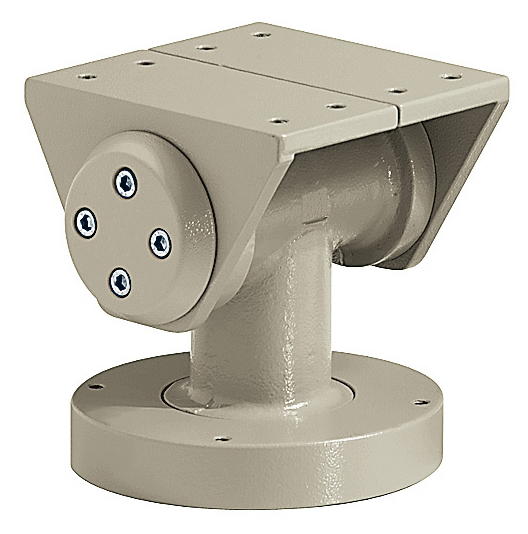

EXBJ000

Шаровый шарнир для серии EXH

Основные особенности

  • Монолитная конструкция из алюминиевого сплава Антикородал
  • Вес устройства: 2,9 кг



МНОГОЖИЛЬНЫЕ КАБЕЛИ

Армированные и неармированные многожильные кабели

Основные особенности



  • Черного и синего цвета
  • Пригодны для использованияво во взрывоопасных зонах, в агрессивных средах.
  • Оснащен разъемами Ethernet, видео, устройств ввода/вывода и телеметрии
  • Устойчив к воздействию масел, огня и ультрафиолетовых лучей
  • Предлагается армированная и неармированная модель

Опции для заказа



  • CMSN2200 - Неармированный кабель черного цвета: 2 Ethernet-кабели, 3 провода питания, 2 коаксиальные видеокабели, 15 сигнальные провода, реле и телеметрия
  • CMSB2200 - Неармированный кабель синего цвета: 2 Ethernet-кабели, 3 провода питания, 2 коаксиальные видеокабели, 15 сигнальные провода, реле и телеметрия
  • CMAN1200 - Армированный кабель черного цвета: 1 Ethernet-кабель, 3 провода питания, 1 коаксиальный видеокабель, 7 сигнальные провода, реле и телеметрия
  • CMAB1200 - Армированный кабель синего цвета: 1 Ethernet-кабель, 3 провода питания, 1 коаксиальный видеокабель, 7 сигнальные провода, реле и телеметрия



МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛИ CMSN2200 CMSB2200 CMAN1200 CMAB1200
Неармированный кабель черного цвета (RAL9005) Неармированный кабель синего цвета (RAL5015) Армированный кабель черного цвета (RAL9005) Армированный кабель синего цвета (RAL5015)
Электропроводка 2 Ethernet-кабели, 3 провода питания, 2 коаксиальные видеокабели, 15 сигнальные провода, реле и телеметрия 1 Ethernet-кабель, 3 провода питания, 1 коаксиальный видеокабель, 7 сигнальные провода, реле и телеметрия
Внешний диаметр 18.6mm ± 0.35mm 20.0mm ± 0.5mm
Максимальный радиус изгиба 186mm 220mm
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания Количество проводов (электрических): 3
Сечение: 1.5mm²
Рабочее напряжение: 300V макс.
Количество проводов (электрических): 3
Сечение: 2.5mm²
Рабочее напряжение: 300V макс.
Коммуникация
Ethernet 2 кабеля, Категория 5E, экранированные кабели 1 кабель, Категория 5E, экранированный кабель
Видео 2 коаксиальных кабеля, RG179 1 коаксиальный кабель, RG179
Сигналы тревоги, реле и телеметрия Количество проводов (электрических): 15
Сечение: 0.34mm²
Количество проводов (электрических): 7
Сечение: 0.34mm²
ОКРУЖАЮЩАЯ СРЕДА
Температура от -40°C до +85°C от -60°C до +105°C
Тип установки фиксированная установка фиксированная установка
СЕРТИФИКАЦИЯ
Стойкость к маслам Отвечает требованиям CNOMO E.03.40.150N, ASTM n.2, IRM 902, IEC60811-2-1 Отвечает требованиям CNOMO E.03.40.150N, ASTM n.2, IRM 902, VDE 0472 p.803 test B
Стойкость к УФ-излучению Отвечает требованиям UL1581 Отвечает требованиям IEC 60068-2-5
Огнестойкость Отвечает требованиям IEC/EN 60332-1 Отвечает требованиям IEC/EN 60332-1, IEC/EN 60332-3-22
UL Style 20233 -
IEC/EN 60079-14 (ATEX Ex II) 60079-14 (ATEX Ex II)
Технические характеристики
