Позиционер для сетевых видеокамер



Используемые технологии







РЫНКИ





Основные особенности



  • Поддержка сетевых камер, совместимых с протоколом ONVIF, Profile S, или оснащенных последовательным портом RS485
  • Прямой доступ к веб-страницам камеры с помощью VT Tunneling
  • Автоматическое панорамное наблюдение, предварительные настройки, патрулирование
  • Регулируемая скорость: 0,02°-100°/с по горизонтали; 0,02°-50°/с по вертикали
  • Регулируемая скорость со светодиодными осветителями PTIRN: поворот 0,02°- 40°/с, наклон 0,02°-30°/с
  • Непрерывное горизонтальное вращение, вертикальное вращение +90°/-40°
  • Оптические датчики для точного позиционирования
  • Точность позиционирования: 0,02°
  • До 250 предварительных настроек
  • Встроенный стеклоочиститель
  • Полное управление дополнительными функциями с помощью приложения PTZ ASSISTANT - Videotec
  • Рабочая температура: -20°C / +60°C
  • Источник питания: 230Vac, 24Vac или 120Vac

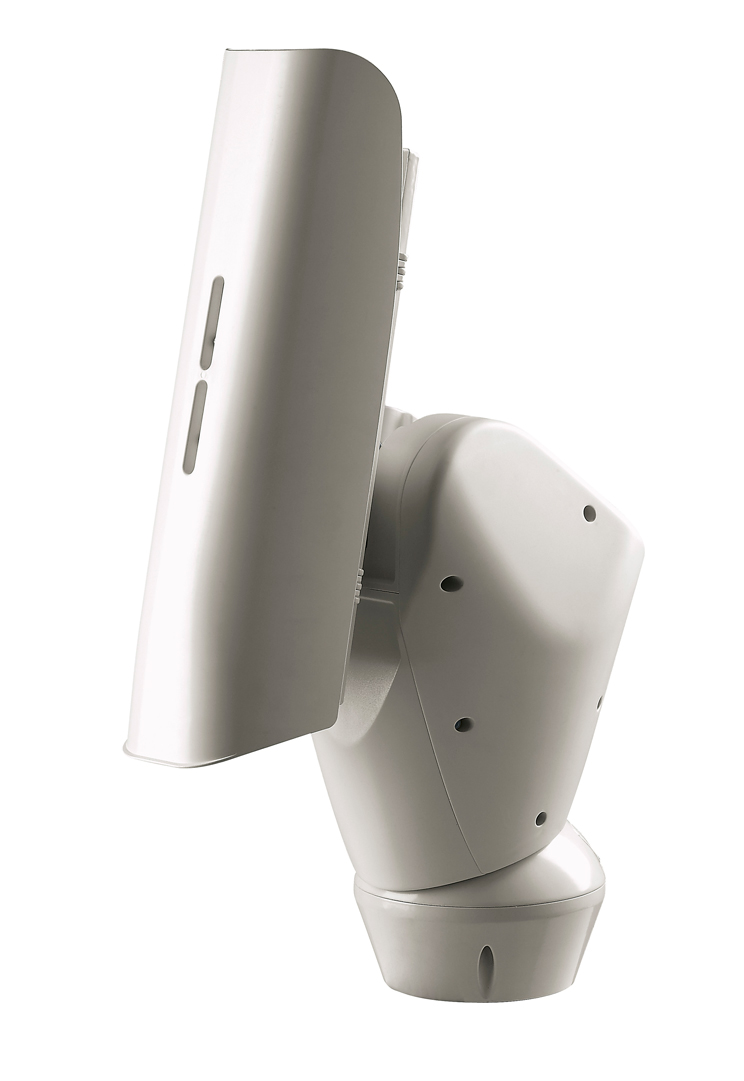

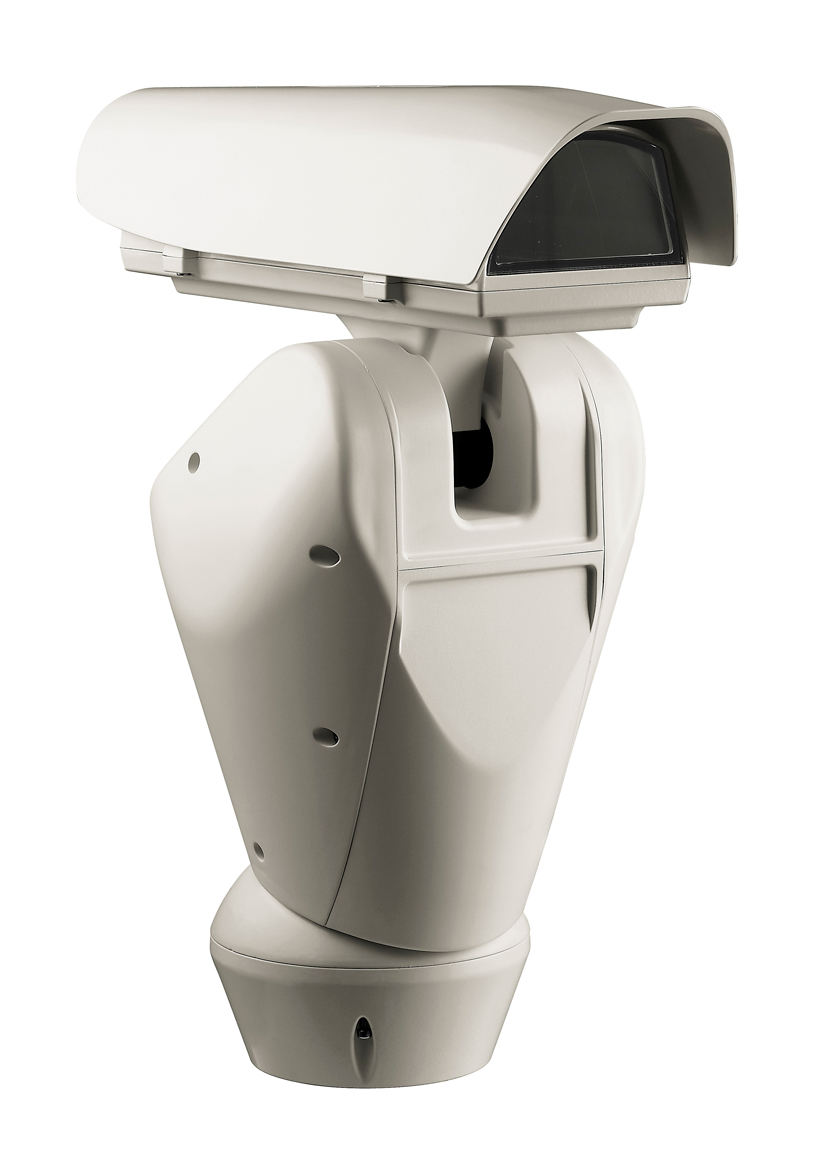

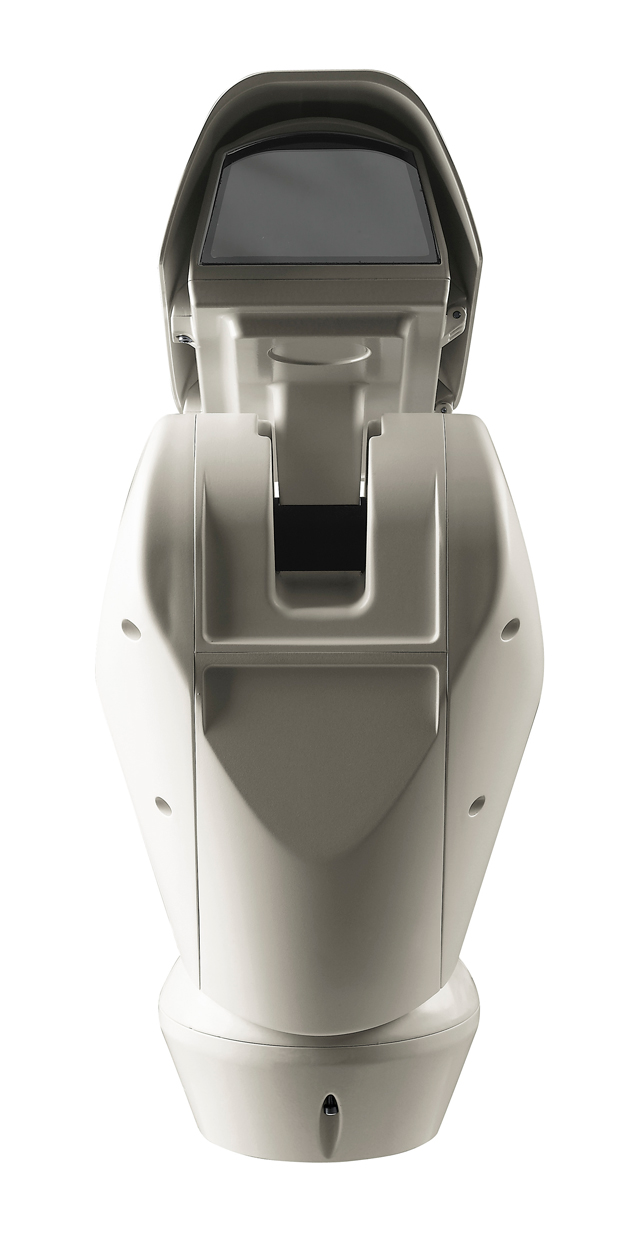

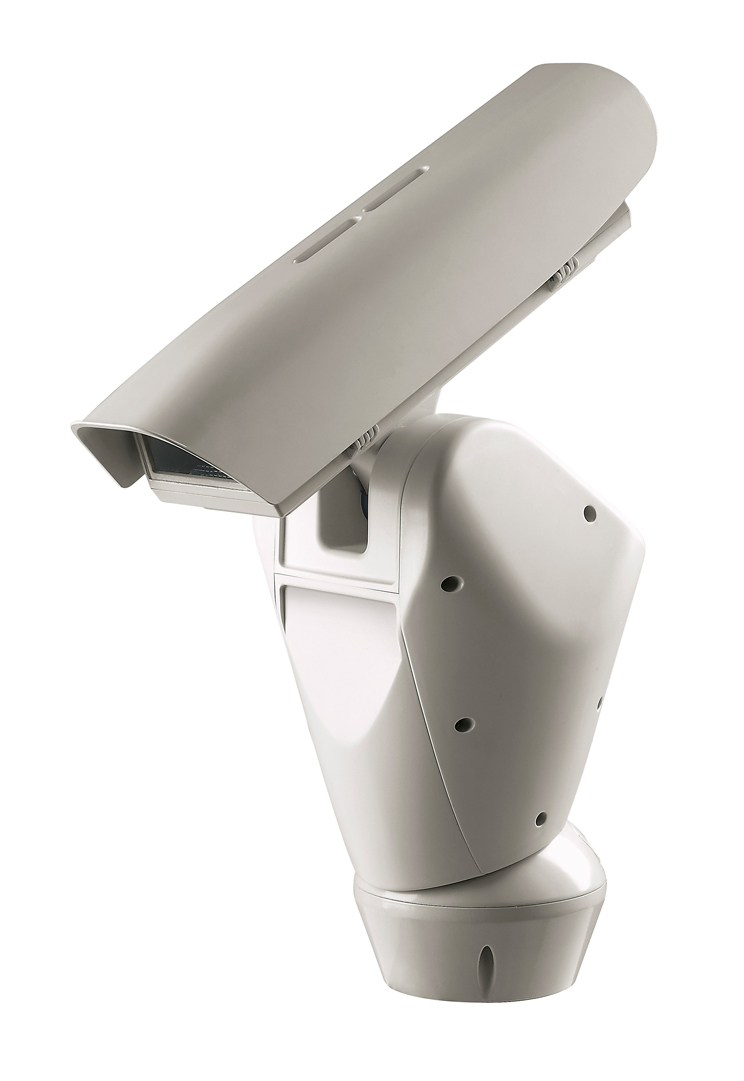

ULISSE NETCAM был специально разработан для уличных инсталляций систем видеонаблюдения, включающих современные видеокамеры стандартного и мегапиксельного разрешения. Эксплуатация устройства предполагает управление по сети всеми функциями PTZ и камеры, включая стеклоочиститель, предустановки и настройку, посредством большинства VMS-систем на рынке. (VMS – система управления видеонаблюдением).



Отличительной особенностью позиционера является возможность использования ONVIF/PSIA-совместимых видеокамер: все устройство в комплекте требует только одного IP-адреса. Управление позиционером осуществляется по сети по протоколам ONVIF/PSIA. Кроме того, ULISSE NETWORK CAM поддерживает управление автономными (не встроенными) трансфокаторами.

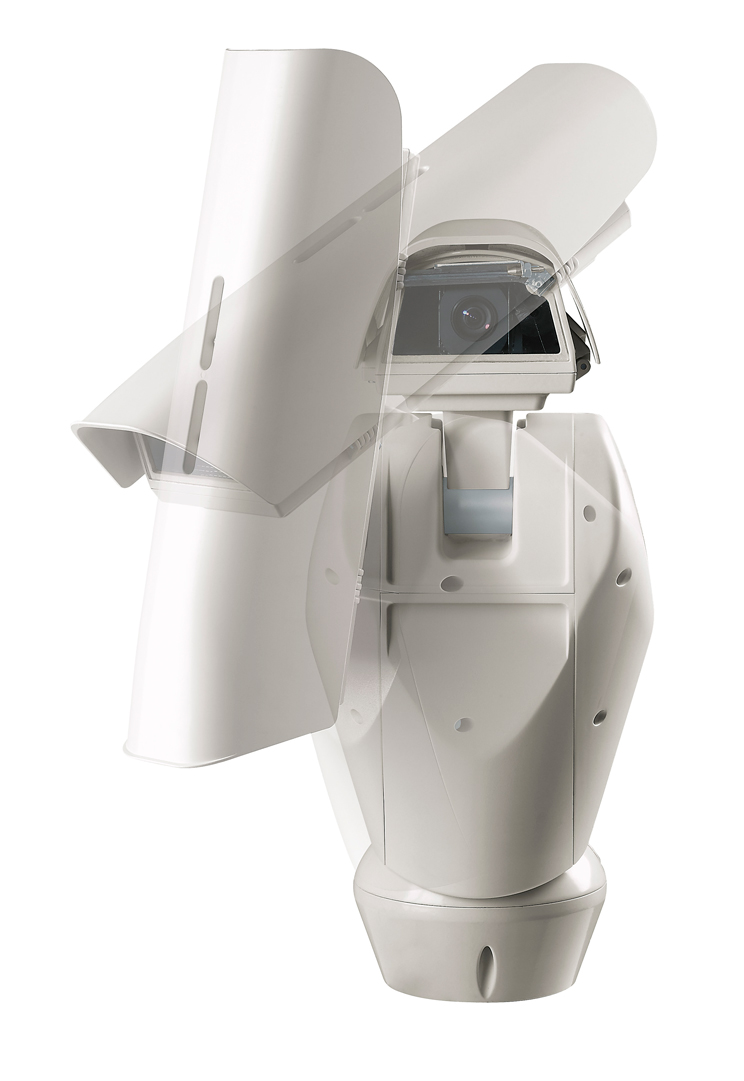

Непрерывное вращение по горизонтали осуществляется с переменной скоростью до 100º/сек, наклон по вертикали – до 40º/сек в диапазоне +90º/-40º.



Устройство оснащено функциями автопанорамирования и патрулирования, точность выхода на позицию по предустановке составляет 0,02º. Патрулирование от точки к точке может быть задано с различной скоростью, что позволяет настроить позиционер для максимального соответсвия задачам видеонаблюдения на объекте.



ULISSE оборудован нагревательным элементом с термостатом и солнцезащитным козырьком, гарантирующим оптимальную внутреннюю температуру кожуха. В качестве опции доступен форсированный нагревательный элемент для температур эксплуатации до -30ºС.



Позиционер может быть использован для решения различных задач: патрулирование прибрежных и пограничных зон, контроль за портами и городскими улицами, мониторинг автодорог, видеонаблюдение на стадионах, промышленных предприятиях, тюрьмах, военных учреждениях, периметрах.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Изготавливается из алюминия и технополимера
Эпоксиполиэстеровое порошковое покрытие, цвет RAL9002
Потолочное крепление
Зубчатый ремень
Контактное кольцо
Электронные ограничители хода
Нулевой зазор
Предварительно установленная камера с объективом
Конфигурация параметров протокола телеметрии через DIP переключатель для RS-485
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные муфты 3xM16
Вращение по горизонтали непрерывное
Вертикальное перемещение от +90° до -40°
Скорость горизонтального поворота (регулируется) от 0,02°/с до 100°/с (от 0,02°/с до 40°/с, со светодиодными прожекторами)
Скорость вертикального вращения (регулируется) от 0,02°/с до 50°/с (от 0,02°/с до 30°/с, со светодиодными прожекторами)
Размеры стекла 118x75мм
Точность предварительно установленных положений 0.02°
Вес устройства 16,3 кг (16,8 кг, скронштейнами прожекторов)

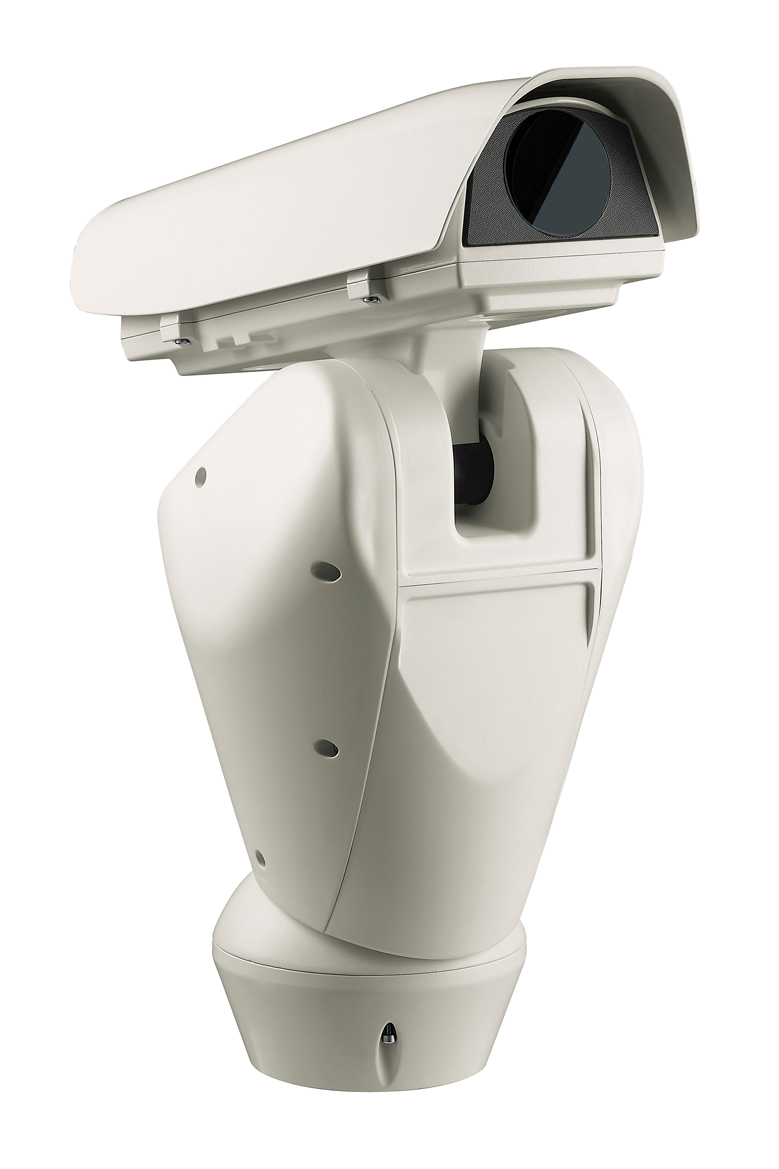

ПЕРЕДНЕЕ СТЕКЛО (ULISSE NETCAM для тепловизоров)
Материал Германий
Размеры Диаметр: 55 мм
Толщина: 2 мм
Обработка внешней поверхности Внешнее карбоновое покрытие для предотвращения появления царапин (DLC) + защита от бликов
Обработка внутренней поверхности Антибликовое покрытие
Спектральный диапазон от 7.5μm a 14μm
Средний коэффициент пропускания (от 7.5μm a 11,5μm) 94%
Средний коэффициент пропускания (от 11,5μm a 14μm) 90%
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания /потребление 230Vac, 0,4 A, 50/60Hz
24Vac, 4A, 50/60Hz
120Vac, 0.8 A, 50/60Hz
Мощность 100W макс.
150-190 Вт макс. со светодиодными прожекторами в 24Vac
28,5W, поворотное устройство остановлено, подогрев выключен
Источник питания камеры 12Vdc (800mA)
Входы сигнала тревоги с автономным источником питания 4
Сухие контакты 2 (30Vdc макс. или 30Vac, 1A)
СЕТЬ
Подключение Ethernet IEEE 802.3 100Base-Tx
Сетевые протокол ONVIF, Profile S
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Применение Внутренняя /Наружная инсталяция
Температурный режим (с нагревателем) -20°C +60°C
Температурный режим (с форсированным нагревателем) -30°C +60°C
Ветроустойчивость В движении: до 160 км/ч
Без движения: до 210 км/ч
Устойчивость к динамическим изменениям напряжения электропитания до 2кВ (между фазами), до 4кВ (между фазой и землей, Класс 4)
СЕРТИФИКАЦИЯ
Электрическая безопасностьᅠ ᅠ(CE) EN60950-1,ᅠ ᅠIEC60950-1
Электромагнитная совместимость (CE) EN610000-6-4, EN50130-4, EN55022 (Класс A), FCC Part 15 (Класс A)
Наружная установка (CE) EN60950-22, IEC60950-22
Фотобиологическая безопасность (CE) EN62471 (Светодиодные прожекторы)
Степень защиты IP EN60529 (IP66)
Защита от солевого тумана EN50130-5, EN60068-2-52
Сертификат UL cULus Listed (TYPE 4X)
Сертификат EAC





UPTIRPS230N Внешний источник питания для серии ULISSE, предусматривающей установку двух светодиодных осветителей, и управляющее устройство для синхронизации ИК-осветителей с переключением камеры "день-ночь", вход 230Vac, защищающий от погодных условий корпус. В комплект входит сумеречный датчик.
UPTIRPS100N Внешний источник питания для серии ULISSE, предусматривающей установку двух светодиодных осветителей, и управляющее устройство для синхронизации ИК-осветителей с переключением камеры "день-ночь", вход 100 В переменного тока, защищающий от погодных условий корпус
UPTIRPS120UL Внешний источник питания для серии ULISSE, предусматривающей установку двух светодиодных осветителей, и управляющее устройство для синхронизации ИК-осветителей с переключением камеры "день-ночь", вход 120Vac, защищающий от погодных условий корпус. В комплект входит сумеречный датчик.
WASPT3V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 120Vac
WASPT1V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 230Vac
WASPT0V23L11M00 Помпа 23л, высота подачи омывающей жидкости до 11м, питание IN 230Vac-24VAC-120Vac
WASPT0V23L5M00 Помпа 23л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac
WASPT0V5L5M00 Помпа 5л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac
UPTJBUL Распределительная коробка, защищенная от погодных условий, для кабельных соединений (согласно нормам UL)

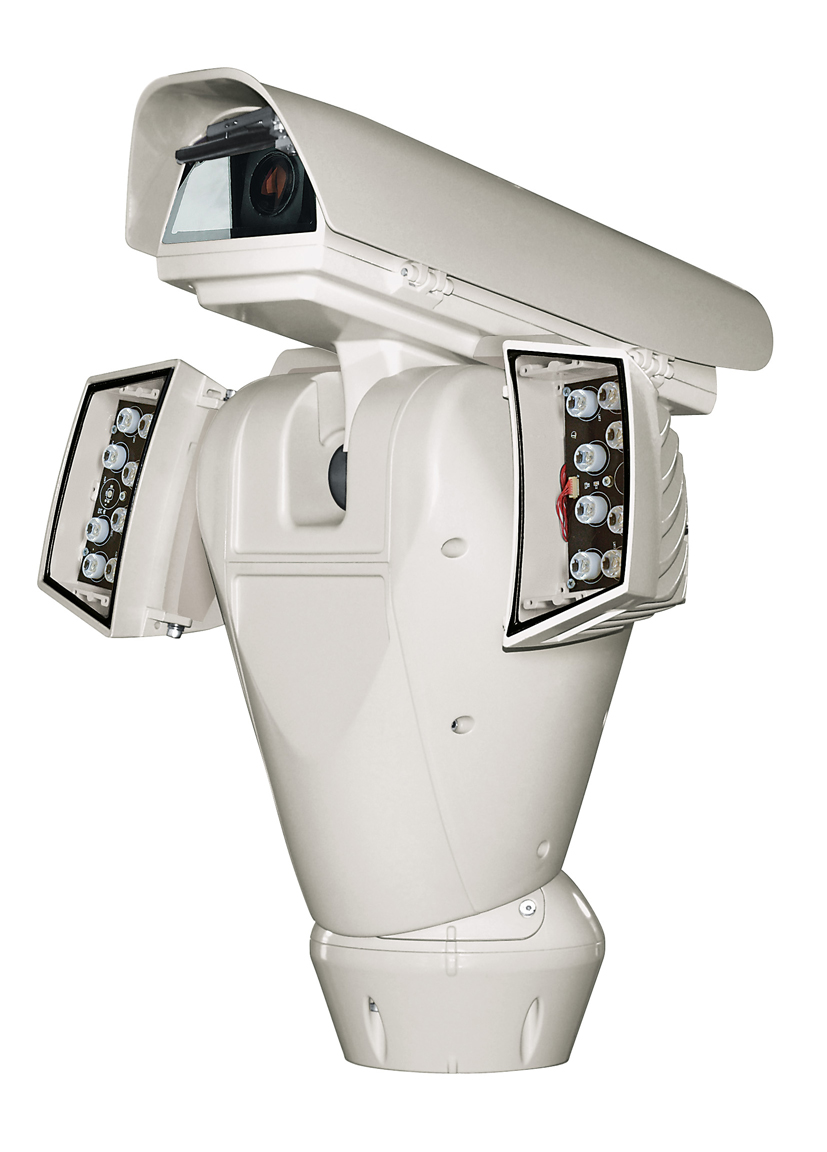

UPTIRN60WA00 Светодиодный прожектор для устройства ULISSE, 60°, белый свет, 24Vac - 12/24Vdc
UPTIRN30WA00 Светодиодный прожектор для устройства ULISSE, 30°, белый свет, 24Vac - 12/24Vdc
UPTIRN10WA00 Светодиодный прожектор для устройства ULISSE, 10°, белый свет, 24Vac - 12/24Vdc
UPTIRN309A00 Светодиодный прожектор для устройства ULISSE, 30°, 940nm, 24Vac - 12/24Vdc
UPTIRN109A00 Светодиодный прожектор для устройства ULISSE, 10°, 940nm, 24Vac - 12/24Vdc
UPTIRN608A00 Светодиодный прожектор для устройства ULISSE, 60°, 850nm, 24Vac - 12/24Vdc
UPTIRN308A00 Светодиодный прожектор для устройства ULISSE, 30°, 850nm, 24Vac - 12/24Vdc
UPTIRN108A00 Светодиодный прожектор для устройства ULISSE, 10°, 850nm, 24Vac - 12/24Vdc
КРОНШТЕЙНЫ И АДАПТЕРЫ
UPTWBA Настенный кронштейн с внутренним кабельным каналом
UPTWBTAB Кронштейн для крепления параллельно потолку с внутренним кабельным каналом
PTCC1 Адаптер для установки на стойке
WCWGC Адаптер для крепления на угол
