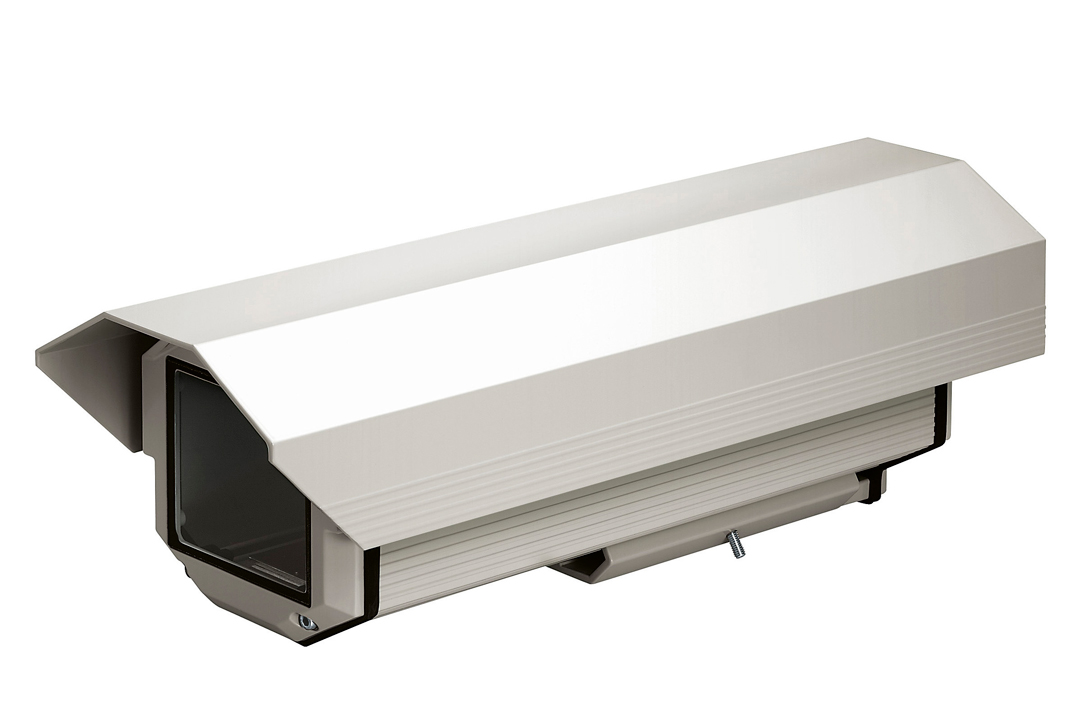

Увеличенный кожух

Используемые технологии







РЫНКИ





Основные особенности



  • Внутренняя / наружная установка
  • Для среднегабаритных объективов
  • Алюминиевый корпус, покрытый эпоксидной порошковой краской
  • IP66/IP67
  • Большой выбор аксессуаров
  • Версии с двойным (для температур до -400С) и тройным (для температур до -500С) вентелятором.
  • Эксплуатация в условиях соленого тумана до 1000 часов
  • Температурный режим: -20ºС(-40ºС, -50ºС)/+60ºС (в зависимости от модификации)


Опции для заказа



  • HEG37K1A000 - Кожух HEG 365 (мм) с солнцезащитным козырьком, нагревательным элементом, IN 120 /230Vac
  • HEG37K2A000 - Кожух HEG 365 (мм) с солнцезащитным козырьком, нагревательным элементом, IN 12Vdc/24Vac
  • HEG37K1A074 - Кожух HEG 365 (мм) с солнцезащитным козырьком, и двойным нагревательным элементом, IN 120/230Vac,
  • HEG37K1A143 - Кожух HEG 365 (мм) с солнцезащитным козырьком, и тройным нагревательным элементом оборудованным вентилятором, IN 120/230Vac 120W
  • HEG47K1A000 - Кожух HEG 450 (мм) с солнцезащитным козырьком, и нагревательным элементом IN 120/230Vac
  • HEG47K2A000 - Кожух HEG 450 (мм) с солнцезащитным козырьком, и нагревательным элементом IN 12Vdc/24Vac
  • HEG47K2A016 - Кожух HEG 450 (мм) с солнцезащитным козырьком, и вентелятором 24Vac с двойным воздушным фильтром предназначенным для воздухообмена
  • HEG47K1A018 - Кожух HEG 450 (мм) с солнцезащитным козырьком, и вентелятором 130Vac двойным воздушным фильтром, предназначенным для воздухообмена
  • HEG37K0A000 - Кожух HEG 365 (мм) с солнцезащитным козырьком




Внутренние размеры кожуха HEG позволяют устанавливать видеокамеры с различными типами объективов.



Корпус, передний и задний фланцы выполнены из прессованного алюминия.. Устойчивость к атмосферным осадкам обеспечивается за счет использования стойкой EDPM*-резиновых уплотнителей между частями кожуха и трех кабельных вводов.



Уникальная система вскрытия кожуха облегчает процессы инсталляции и обслуживания видеокамеры.



Доступен широкий спектр аксессуаров: стандартный или форсированный нагревательный элемент (для температур до -50ºС), кулер, блок питания видеокамеры, всепогодная распределительная коробка, стеклоочиститель, омыватель.



Кожух также может быть оборудован специальными коннекторами для быстрой установки на поворотные платформы.



Кожух HEG может инсталлироваться в комплекте со специальными кабельными оболочками (вместо стандартных вводов) и всепогодной распределительной коробкой для расключения кабеля.



Также доступна специальная версия кожуха с усовершенствованной системой охлаждения для установки IP-камер либо в условиях повышенных температур.



Кожухи серии HEG успешно зарекомендовали себя на автострадах для наблюдения за движением, в частности в комплекте с поворотным устройством серии PTH900.







* EPDM - этиленпропиленовые каучуки





ОБЩИЕ ХАРАКТЕРИСТИКИ
Корпус изготовлен из алюминия
Эпоксидно-полиэфирное напыление, цвет RAL9002стали
Поставляемый в комплекте крепёж выполнен из нержавеющей стали
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные муфты 3xM16
Переднее стекло (ШхВ) 94х80мм
Внутренняя полезная площадь (ШхВ) 134x88мм
Версия с двойным или тройным нагревателем: 112х88 мм
Внутренняя полезная длина (без аксессуаров) HEG37: 365 мм
HEG47: 450 мм
Внутренняя полезная длина (с аксессуарами) HEG37: 273 мм
HEG47: 363 мм
Кожух не совместим кронштейном, с внутренним кабельным каналом.
Вес HEG37: 4.1кг
HEG47: 4.7 кг
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание/потребление (модель с нагревателем Ton 15°C±3°C, Toff -22°C±3°C) 12Vdc, 1.6A макс
24Vac, 0.85A макс, 50/60Hz
120Vac, 0.35A макс, 50/60Hz
230Vac, 0.18A макс, 50/60Hz
Питание/потребление с двойным нагревателем, Ton 15°C±3°C, Toff 22°C±3°C 120Vac, 0,7A макс, 50/60Hz
230Vac, 0,35A макс, 50/60Hz.
Питание/потребление с тройным нагревателем, нагнетательным вентилятором, Ton 35°C±3°C, Toff 20°C±3°C 120Vdc, 1A max, 50/60Hz
230Vac, 0,52A max, 50/60Hz
Питание/потребление тока (версия с нагнетательным вентилятором и термостатом для моделей с двойным фильтром для воздухообмена, Ton 35°C±3°C, Toff 20°C±3°C) 12Vdc, 0,33мA макс.
24Vac, 0,16мA макс., 50/60Hz
Источник питания камеры VIN от 100Vac a 240Vac, 50/60Hz
VOUT 12Vdc, 1A
VIN 230Vac, 50/60Hz
VOUT 24Vac, 400мA, 50/60Hz
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Применение Внутренняя /Наружная инсталяция
Температурный режим (с подогревом) (с подогревом): -20°C +60°C
(с двойным подогревом): -40°C +60°C
(с тройным подогревом и вентилятором): -50°C +60°C
Эксплуатация в условиях солевогого тумана до 1000 часов (ISO9227)
СЕРТИФИКАЦИЯ
Электрическая безопасностьᅠ ᅠ(CE) EN60065
Электромагнитная совместимость (CE) EN50130-4, EN61000-6-3
Степень защиты IP EN60529
  • IP66/IP67ᅠ ᅠ(с кабельными муфтами)
  • IP44 (для моделей с двойным фильтром для воздухообмена)
Защита от солевого тумана ISO9227 (до 1000 часов)
Сертификат EAC




OHEH24B Нагревательный элемент (115/230Vac) для кожухов HEG, HTG
OHEH25B Нагревательный элемент (12Vdc/24Vac) для кожухов HEG, HTG
OHEPS19B Блок питания видеокамеры с широким диапазоном входного напряжения (IN 100-240Vac, OUT 12Vdc, 1A) для кожухов VERSO, VERSO POLAR, VERSO COMPACT, HEG, HTG
OHEPS20 Блок питания видеокамеры (IN 230Vac, OUT 24Vac, 400mA) VERSO, VERSO POLAR, VERSO COMPACT, HEG, HTG
OHEGBPS1B Блок питания видеокамеры с широким диапазоном входного напряжения уличного исполнения (IN 100-240Vac, OUT 12Vdc, 1A) для кожухов VERSO, VERSO POLAR, VERSO COMPACT, HEG, HTG
OHEGBPS2B Блок питания видеокамеры уличного исполнения (IN 230Vac, OUT 24Vac, 400mA) для кожухов VERSO, VERSO POLAR, HEG, HTG

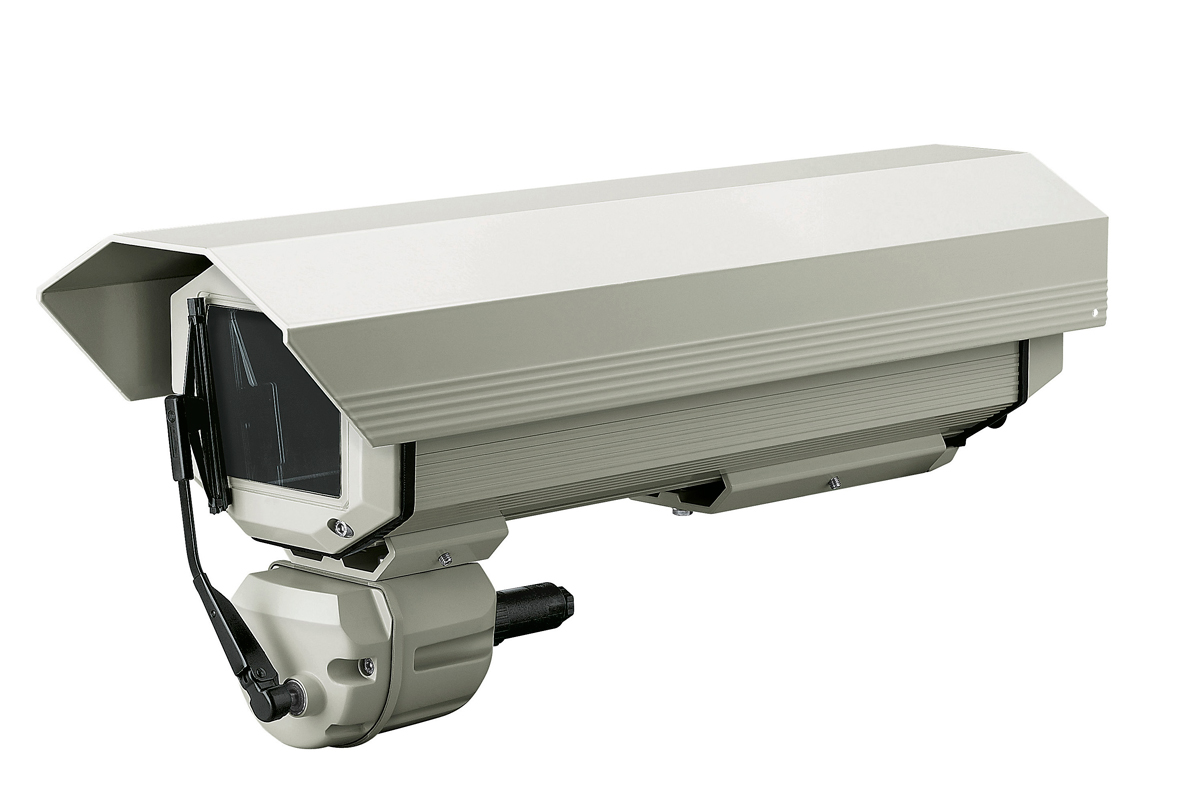

VIP6A1 Комплект стеклоочистителя 230Vac для кожухов HEG
VIP6A2 Комплект стеклоочистителя 24Vac для кожухов HEG
OSUPPIR Кронштейн для крепления 1 ИК-прожектора GEKO IRH под кожухом
WAS0V5L5M00 Помпа 5л, высота подачи омывающей жидкости до 5м, питание IN 230VAC-24VAC-120VAC
WAS0V23L5M00 Помпа 23л, высота подачи омывающей жидкости до 5м, питание IN 230VAC-24VAC-120VAC
WAS0V23L11M00 Помпа 23л, высота подачи омывающей жидкости до 11м, питание IN 230VAC-24VAC-120VAC
WAS1V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 230VAC
WAS3V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 120VAC
WASPT0V5L5M00 Помпа 5л, высота подачи омывающей жидкости до 5м, питание IN 230VAC-24VAC-120VAC
WASPT0V23L5M00 Помпа 23л, высота подачи омывающей жидкости до 5м, питание IN 230VAC-24VAC-120VAC
WASPT0V23L11M00 Помпа 23л, высота подачи омывающей жидкости до 11м, питание IN 230VAC-24VAC-120VAC
WASPT1V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 230VAC
WASPT3V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 120VAC
DTWRX Опциональная плата для удаленного управления стеклоочистителем и помпой (серии WASPT)
КРОНШТЕЙНЫ И АДАПТЕРЫ
WBJA Настенный кронштейн с шарнирным креплением
WCM5A Потолочный кронштейн с шарнирным креплением
WFWCA Кронштейн колонного типа с шарнирным креплением
ЗАПАСНЫЕ ЧАСТИ
OHEGS37A000 Солнцезащитный козырек
OHEGS37A000 Солнцезащитный козырек HEG47
DOTHE01 Шайбы для камеры и объектива
OHEGMAN Кабельные муфты, винты и уплотнители
OHEGFA04 Передняя крышка со стеклом, винтами и уплотнителями
OHEGFPN04 Задняя крышка с кабельными сальниками, уплотнителями и винтами




PTH300 Поворотная платформа
