Взрывобезопасный позиционер из нержавеющей стали



Используемые технологии







РЫНКИ





Основные особенности



  • Материал позиционера – электрополированная пассивированная нержавеющая сталь марки AISI 316L
  • Взрывобезопасное исполнение
  • Переменная скорость по горизонтали и вертикали: 0,1º/сек-100º/сек
  • Непрерывное вращение по горизонтали, диапазон наклона по вертикали +90º/-90º
  • Точность выхода на позицию 0,02º
  • Камера «день-ночь» с трансфокатором 36х
  • Мультипротокольный интерфейс RS485/RS422
  • Динамическое маскирование приватных зон
  • «День-ночь» с механическим ИК-фильтром
  • Удаленное обновление прошивки (только для протоколов VIDEOTEC MACRO и PELCO D)
  • Видеовыход: аналоговый (коаксиальный или оптический) или цифровой (Ethernet)
  • Нулевой люфт
  • Внутренняя / наружная установка

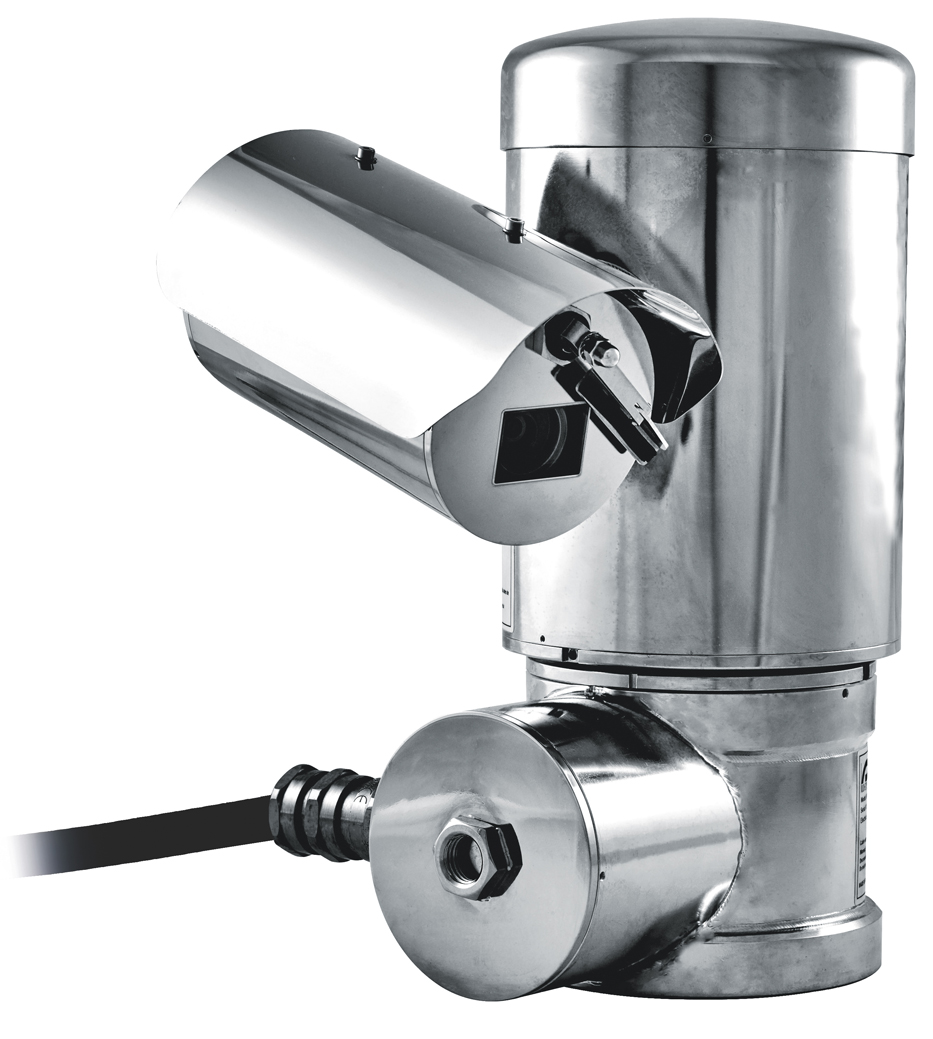

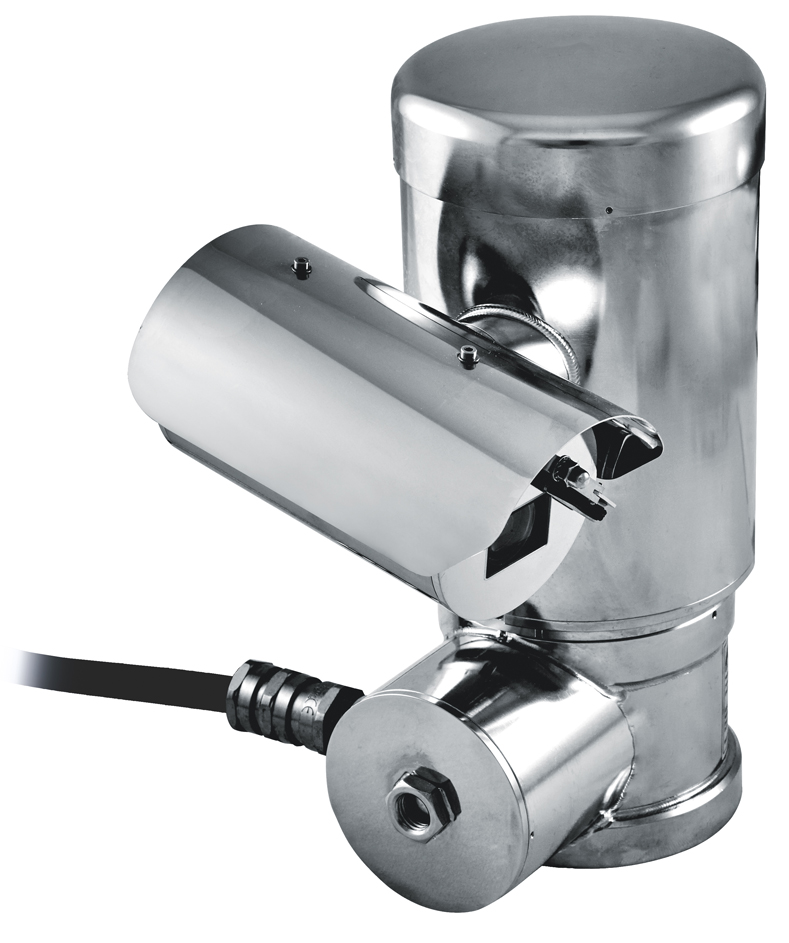

MAXIMUS MPX – это взрывобезопасный позиционер из нержавеющей стали с интегрированным приемником телеметрии и видеокамерой «день-ночь».



Устройство отличается надежностью, непрерывным вращением по горизонтали, высокой скоростью, системой абсолютного позиционирования, качеством видеоизображения и простотой конфигурирования и настройки.



Позиционер изготовлен из электрополированной пассивированной нержавеющей стали марки AISI 316L.



Плавное непрерывное вращение по горизонтали, а также наклон по вертикали в диапазоне +90º/-90º могут осуществляться на скорости до 100º/сек.



В стандартной комплектации доступны функции предустановок, автопанорамирования и патрулирования с точностью выхода на позицию 0,02º.



Интегрированная камера SONY поставляется с оптическим трансфокатором 36х для ведения наблюдения как за близлежащими, так и удаленными объектами.



Система поддерживает функцию маскирования приватных зон. Более того, сенсор 1/4’’ EXView HAD CCD гарантирует высокую чувствительность камеры на объектах с низким уровнем освещения.



Все модели позиционеров имеют встроенный стеклоочиститель.
Доступны модификации на 24VAC, 120VAC или 230VAC с камерами PAL или NTSC. В дополнение к экранному меню, система оснащена интерфейсом RS485/RS422 для полноценного управления и удаленного обновления прошивки.



В зависимости от кабельной инфраструктуры объекта, позиционер может быть заказан в аналоговом (коаксиальный кабель) или сетевом исполнении (Ethernet)







ОБЩИЕ ХАРАКТЕРИСТИКИ
Корпус из нержавеющей стали AISI 316L
Пассивированная электрополированная внешняя поверхность
Система динамического позиционирования
Нулевой люфт
Встроенный стеклоочиститель
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные вводы 1 х 3/4” NPT
Поворот по горизонтали 360°, непрерывный
Наклон по вертикали от +90° до -90°
Скорость горизонтального поворота от 0.1°/с до 100°/с
Скорость вертикального наклона от 0.1°/с до 100°/с
Точность выхода на предустановку 0.02°
Окно видеокамеры Материал: закаленное стекло
Толщина: 12мм
Вес устройства 27 кг
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания /потребление 230Vac: 0.5A, 50/60Hz
24Vac: 5A, 50/60Hz
120Vac: 1A, 50/60Hz
Мощность 120W макс.
Видеосигнал 1 выход видеосигнала, 75 Ом, напряжение пика 1 В (PAL/NTSC)
Функции Автоматическое панорамирование, предварительные установки, патрулирование, туры (максимум 3), автопереворот
Максимальное количество предустановок VIDEOTEC MACRO: 250
ERNITEC: 250
PANASONIC: 250
PELCO D: 99
AMERICAN DYNAMICS: 95
Cтрока для обозначения зон и предварительных настроек 16-символьная
Плата тревожных входов/выходов Модели без предустановленного кабеля или с MPXCABL:
  • Тревожные входы: 5
  • Выходы реле: 2 (1A, 30Vac/60Vdc макс)
Модель с MPXCABLARM:
  • Тревожные входы: 2
  • Выходы реле: 1 (1A, 30Vac/60Vdc макс)
КОМУНИКАЦИИ
Настройка Посредством экранного меню
Модели без предустановленного кабеля или с MPXCABL 2 полудуплексных последовательных интерфейса RS-485 или дуплексный интерфейс RS-422
Модель с MPXCABLARM 1 Последовательный интерфейс RS-485 полудуплекс
Обновление ПО С удаленного пульта управления (только протоколы VIDEOTEC MACRO и PELCO D)
Адресация посредством DIP-переключателей До 999 устройств
IP-версия Интерфейс Ethernet 10BASE-T/100BASE-T
Характеристики IP-версии Сжатие H.264/AVC и MJPEG
2 независимых видеопотока
Разрешение изображения: от Full D1 (720x576 для PAL, 720x480 для NTSC) до 352x240, 18 шагов настройки
Веб-сервер
Совместимость с протоколом ONVIF Profile S
ПРОТОКОЛЫ УПРАВЛЕНИЯ
Протоколы AMERICAN DYNAMICS, ERNITEC, PANASONIC, PELCO D, VIDEOTEC MACRO
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Установка Внутренняя /Наружная
Температурный режим -40°C +60°C
Относительная влажность 10–95% (без образования конденсата)
СЕРТИФИКАЦИЯ
ATEX (EN 60079-0: 2012, EN 60079-1: 2007, EN 60079-31: 2009) Ex II 2 G Ex d IIC T6 Gb Ta -40°C to +60°C
Ex II 2 D Ex tb IIIC T85°C Db Ta -40°C to +60°C
IP66
IECEx (IEC 60079-0: 2011, IEC 60079-1: 2007, IEC 60079-31: 2008) Ex d IIC T6 Gb Ta -40°C to +60°C
Ex tb IIIC T85°C Db Ta -40°C to +60°C
IP66
EAC EX Ex d IIC T6 Gb X
Ex tb IIIC T85 Db X
INMETRO Ex d IIC T6 Gb -40 °C ≤ Ta ≤ +60 °C
Ex tb IIIC T85°C Db -40 °C ≤ Ta ≤ +60 °C
IP66
UL cULus Listed, TYPE 4X
UL listed for USA (только для модели с 24Vac) Class I, Zone 1, AEx d IIC T6
Zone 21, AEx tb IIIC T85°C
Class I, Division 2, Groups A, B, C, and D
Class II, Division 2, Groups F and G
UL listed for Canada (только для модели с 24Vac) Class I, Zone 1, Ex d IIC T6 Gb
Class II, Groups E, F and G
Class I, Division 2, Groups A, B, C, and D
Class II, Division 2, Groups F and G



ХАРАКТЕРИСТИКИ ВСТРОЕННОЙ АНАЛОГОВОЙ ВИДЕОКАМЕРЫ День/Ночь 36х
PAL NTSC
Оптический зум 36x, f=3.4 (широкоугольный) до 122,4mm (теле) / F1.6 до F4.5
Широкий динамический диапазон (Fix/Auto) +
Прогрессивная разверкта +
Цифровая стабилизация изображения +
Баланс белого Режимы: Auto, ATW, Indoor, Outdoor (Фикс./Авто), натриевая лампа (Фикс./Авто)
Горизонтальное разрешение До 550ТВЛ
День-ночь, механический фильтр +
Сенсор 1/4’’ EXView HAD CCD
Количество эффективных пикселей ~440000 pix ~380000 pix
Мин. чувствительность, ч/б (фильтр выкл.) 0,01 люкс 1/3сек 0,01 люкс 1/4сек
Мин. чувствительность, цвет  (фильтр вкл.) 0,1 люкс /1/3сек 0,1 люкс /1/4сек
Автоматическое увеличение скорости затвора в ночное время +
Отношение сигнал/шум Более 50дБ
Настройка экспозиции авто, приоритет затвора, приоритет диафрагмы, приоритет яркости, ручная
Компенсация задней засветки Вкл/Выкл
Сферическое маскирование приватных зон +
Маскирование приватных зон Вкл/Выкл (24 позиции)
Максимальное количество отображаемых маск. блоков 8
Разрешение маскировочных блоков 160х120 (гор. х верт.)
Маскирование 15 различных типов маскирования: 14 цветов и мозаика
Система фокусировки авто (чувствительность: высокая, низкая), по триггеру PTZ, ручная
Интеллектуальное управление объективом Автоматическая система сброса параметров объектива
Наблюдение за удаленными и близлежащими объектами +
Цифровой зум 12x (432x с оптическим зумом)
Угол обзора 57,8º (широкоугольный)
1,7º (теле)
Минимальная дистанция до объекта 320мм (широкоугольный)
до 1500мм (теле)
Скорость затвора 1/1 – 1/10000сек







WASEX2T4AT Резервуар объемом 10l со встроенным насосом и управлением с помощью сертифицированного электромагнитного клапана ATEX, высота подачи жидкости до 20m макс., IN 24Vac/Vdc
WASEX2T4GOR Резервуар объемом 10l со встроенным насосом и управлением с помощью сертифицированного электромагнитного клапана EAC Ex, высота подачи жидкости до 20m макс., IN 24Vac/Vdc
WASEX2T4IN Резервуар объемом 10l со встроенным насосом и управлением с помощью сертифицированного электромагнитного клапана INMETRO, высота подачи жидкости до 20m макс., IN 24Vac/Vdc
OCTEX3/4C Кабельный ввод с уплотнителем EX 3/4” NPT, неармированный кабель IECEX-ATEX-EAC Ex
OCTEXA3/4C Кабельный ввод с уплотнителем EX 3/4” NPT, армированный кабель IECEX-ATEX-EAC Ex
OCTEXB3/4C Кабельный ввод с барьером и уплотнителем NPT 3/4”, неармированный кабель IECEX-ATEX--EAC Ex
OCTEXBA3/4C Кабельный ввод с барьером и уплотнителем NPT 3/4”, армированный кабель IECEX-ATEX-EAC Ex
OCTEX3/4 Кабельный ввод с уплотнителем EX 3/4” NPT, неармированный кабель ATEX
OCTEXA3/4 Кабельный ввод с уплотнителем EX 3/4” NPT, армированный кабель ATEX
OCTEXB1/2C Кабельный ввод с барьером и уплотнителем EX 1/2” NPT, неармированный кабель ATEX-IECEx-EAC Ex
OCTEX1/2C Кабельный ввод EX 1/2” NPT, неармированный кабель IECEXATEX-EAC Ex, с уплотнителем 3-8mm
OCTEXS1/2C Кабельный ввод EX 1/2” NPT, неармированный кабель IECEXATEX-EAC Ex, с уплотнителем 7,5-11,9mm
OCTEX1/2-3/4C Адаптер кабельного ввода из никелированной латуни 3/4” - 1/2” NPT IECEX-ATEX-EAC Ex
OEXPLUG3/4 Заглушка EX 3/4” NPT IECEX-ATEX-EAC Ex
CMS-CMA Многожильный кабель: Ethernet, питания, коаксиальный видеокабель, сигнальные провода, реле и телеметрия
MPXCABLARM4 Кабели для MPX/MPXHD, 4m (армированный кабель и защитный кабельный ввод): 1 Ethernet-кабель, 3 питающих провода, 1 коаксиальный видеокабель, 7 проводов для передачи сигналов тревоги, сигналов реле и телеметрических данных
MPXCABLARM10 Кабели для MPX/MPXHD, 10m (армированный кабель и защитный кабельный ввод): 1 Ethernet-кабель, 3 питающих провода, 1 коаксиальный видеокабель, 7 проводов для передачи сигналов тревоги, сигналов реле и телеметрических данных
КРОНШТЕЙНЫ И АДАПТЕРЫ
MPXWBA Настенный кронштейн из нержавеющей стали AISI 316L
MPXCW Угловой адаптер из нержавеющей стали AISI 316L
MPXCOL Трубный адаптер из нержавеющей стали AISI 316L
MPXWBTA Крепление для монтажа на парапет из нержавеющей стали AISI 316L
