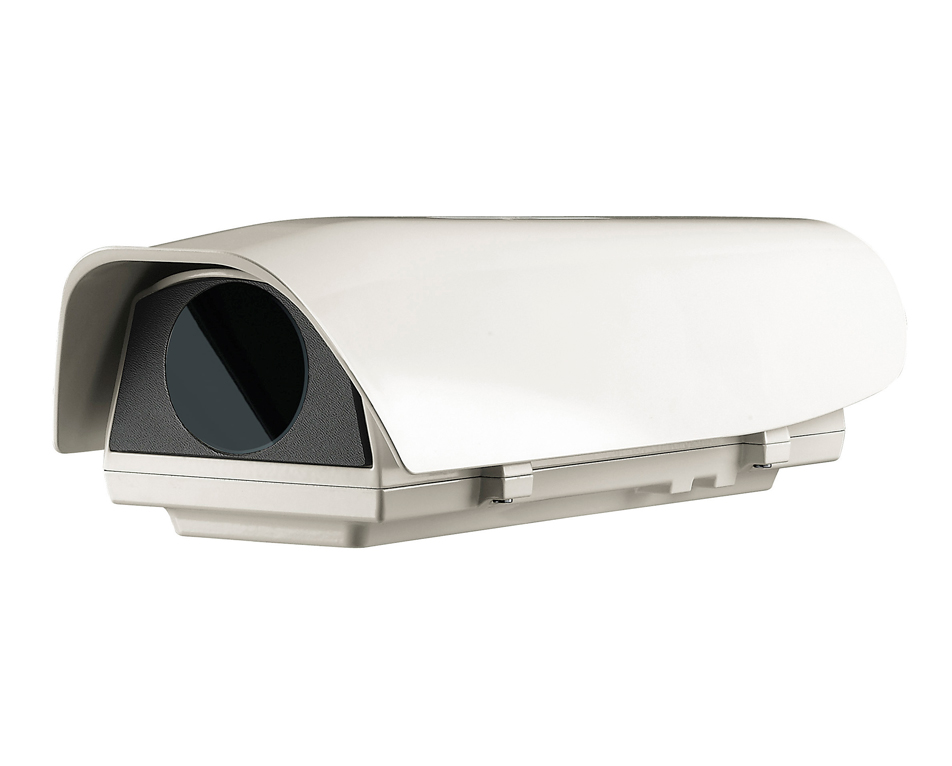

Алюминиевый кожух для тепловизоров

Используемые технологии







РЫНКИ





Основные особенности



  • Германиевое стекло
  • Внешнее карбоновое покрытие для предотвращения появления царапин
  • Специальное внутреннее покрытие, ограничивающее отражение
  • Внутренняя / наружная установка
  • Открываемая в сторону верхняя крышка, простота в обслуживании видеокамер
  • Степень защиты IP66/IP67 (с кабельными вводами)
  • Различные опции монтажа: стандартные крепления, кронштейны с кабельным каналом, поворотные платформы
  • Температурный режим: -20ºС/+60ºС


Опции для заказа



  • HTV32K1A000 - Кожух HTV 300мм с солнцезащитным козырьком, нагревательным элементом IN 120/230Vac и германиевым передним стеклом Ø55
  • HTV32K2A000 - Кожух HOV 300мм с солнцезащитным козырьком, нагревательным элементом IN 12Vdc /24Vac и германиевым передним стеклом Ø55




Кожух HTV с предустановленным германиевым передним стеклом, специально разработанный для установки тепловизоров, гарантирует надежную защиту камеры в условиях наружной установки.



Германиевое стекло наивысшего оптического качества пропускает свет в инфракрасном спектре от 7,5нм да 14нм. Размер стекла позволяет устанавливать видеокамеры с объективом 9,2мм/45º.



Благодаря открываемой в сторону верхней крышке обеспечивается простой и удобный доступ к оборудованию и разъемам.
Устойчивость к атмосферным осадкам реализована с помощью неопреновых уплотнителей и 3 кабельных вводов.



Материал исполнения кожуха – алюминий, солнцезащитного козырька – ABS-пластик.



Кожухи серии HTV могут быть установлены на настенные/потолочные кронштейны (с кабельным каналом и без) или поворотные платформы.



Доступен широкий набор аксессуаров: солнцезащитный козырек, нагревательный элемент, блок питания видеокамер, тамперный контакт для защиты от несанкционированного вскрытия. Аксессуары могут поставлять отдельно либо предустановленными в комплекте с кожухом.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Полностью изготовлен из алюминия
Солнцезащитный козырек из АБС-материала
Эпоксиполиэстеровое порошковое покрытие, цвет RAL9002
Поставляемые в комплекте винты изготовлены из нержавеющей стали
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные вводы 3xM16
Внутренняя полезная площадь (ШхВхД) 100x70x250мм
Вес 4kg
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание/Потребление
(модель без дополнительных устройств)
отᅠ ᅠ12Vdcᅠ ᅠдоᅠ ᅠ24Vdc,ᅠ ᅠ1Aᅠ ᅠмакс.
отᅠ ᅠ12Vacᅠ ᅠдоᅠ ᅠ24Vac,ᅠ ᅠ1Aᅠ ᅠмакс.,ᅠ ᅠ50/60Hz
отᅠ ᅠ120Vacᅠ ᅠдоᅠ ᅠ230Vac,ᅠ ᅠ400мAᅠ ᅠмакс.,ᅠ ᅠ50/60Hz
Питание/Потребление
(модель с нагревателем,ᅠ ᅠTon 15°C±3°C,ᅠ ᅠToff 22°C±3°C)
отᅠ ᅠ12Vdcᅠ ᅠдоᅠ ᅠ24Vdc,ᅠ ᅠ3Aᅠ ᅠмакс.
отᅠ ᅠ12Vacᅠ ᅠдоᅠ ᅠ24Vac,ᅠ ᅠ3Aᅠ ᅠмакс.,ᅠ ᅠ50/60Hz
отᅠ ᅠ120Vacᅠ ᅠдоᅠ ᅠ230Vac,ᅠ ᅠ400мAᅠ ᅠмакс.,ᅠ ᅠ50/60Hz
Источник питания камеры VINᅠ ᅠотᅠ ᅠ100Vacᅠ ᅠдоᅠ ᅠ240Vac,ᅠ ᅠ50/60Hz
VOUTᅠ ᅠ12Vdc,ᅠ1A
VINᅠ ᅠ230Vac,ᅠ ᅠ50/60Hz
VOUTᅠ ᅠ24Vac,ᅠ ᅠ400мA,ᅠ ᅠ50/60Hz
ПЕРЕДНЕЕ СТЕКЛО
Германиевое стекло
Диаметр 55 мм
Толщина 2 мм
Защита от механических повреждений Высокопрочное углеродное покрытие (DLC)
Антибликовое покрытие На внутренней стороне стекла
Спектральный диапазон от 7.5μm a 14μm
Средний коэффициент пропускания (от 7.5μm a 11,5μm) 94%
Средний коэффициент пропускания (от 11,5μm a 14μm) 90%
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Установка Внутренняя /Наружная
Температурный режим (с подогревом) отᅠ ᅠ-20°Cᅠ ᅠдоᅠ ᅠ+60°C
СЕРТИФИКАЦИЯ
Электрическая безопасностьᅠ ᅠ(CE) EN60950-1
Электромагнитная совместимостьᅠ ᅠ(CE) EN50130-4,ᅠ ᅠEN61000-6-3
Наружная установка ᅠ(CE ) EN60950-22,ᅠ ᅠIEC 60950-22
Степень защиты IP EN60529
  • IP66/IP67ᅠ ᅠ(с кабельными вводами)
  • IP66/IP67ᅠ ᅠ(с кронштейном с внутренним кабельным каналом,ᅠ ᅠс уплотнительными кольцами)
  • IP55ᅠ ᅠ(с кронштейном с внутренним кабельным каналом)




OHEH26 Нагревательный элемент (115/230VAC) для кожухов HOV, HTV, VERSO, VERSO COMPACT
OHEH27 Нагревательный элемент (12VDC/24VAC) для кожухов HOV, HTV, HTC, VERSO и VERSO COMPACT
OHOVPS1B Блок питания видеокамеры с широким диапазоном входного напряжения (IN 100-240VAC, OUT 12VDC, 1A)
OHOVPS2B  Блок питания видеокамеры (IN 230VAC, OUT 24VAC, 400mA)
OHOVTA1 Тамперный контакт
OWBIP2 Комплект уплотнительных колец (3xM16) IP66 для кронштейнов с внутренним кабельным каналом WBOVA2 и WCM4A2, применяемых с кожухами PUNTO, HOV, HTV, VERSO, VERSO POLAR, VERSO COMPACT, HEB, HEK
КРОНШТЕЙНЫ И АДАПТЕРЫ
WBJA Настенный кронштейн с шарнирным креплением
WBOVA2 Настенный кронштейн с кабельным каналом
WBOV3A2 Настенный кронштейн с кабельным каналом, суппортной пластиной и интегрированной распределительной коробкой (не совместим с кулером, термостатом и воздушным фильтром OHEBVF1, OHEBVF2 и OHEBVF3)
WCM3A Потолочный кронштейн с шарнирным креплением
WCM5A Потолочный кронштейн с шарнирным креплением
WCM4A2 Потолочный кронштейн с кабельным каналом
WFWCA Кронштейн колонного типа с шарнирным креплением
ЗАПАСНЫЕ ЧАСТИ
OHOV32SUP Цельная верхняя часть




PTH300 Поворотная платформа
