Взрывобезопасный позиционер из нержавеющей стали с Full HD-камерой



Используемые технологии







РЫНКИ





Основные особенности



  • Допустимость к эксплуатации в Зоне 1 и Зоне 2, Группа IIC T6 (Газ), Зоне 21 и Зоне 22, Группа IIIC T85° (Пыль)
  • Взрывобезопасная PTZ-платформа из электрополированной нержавеющей стали AISI 316L
  • Камера Full HD 1080p, 30х, 60fps
  • День-ночь (Функция Авто ICR: автоматическое выключение ИК-фильтра)
  • Сжатие видеоизображения H.264/AVC и MJPEG
  • Совместимость с ONVIF Profile S
  • Регулируемая скорость: поворот и наклон 0,1°-100°/с
  • Точность позиционирования: 0,02°
  • Встроенный стеклоочиститель
  • Полное управление дополнительными функциями с помощью приложения PTZ ASSISTANT - Videotec
  • Рабочая температура: -40°C / +60°C
  • Опциональные модели с предустановленным армированным кабелем и защитным кабельным вводом (IEC/EN 60079-14)
  • Внутренняя / наружная установка

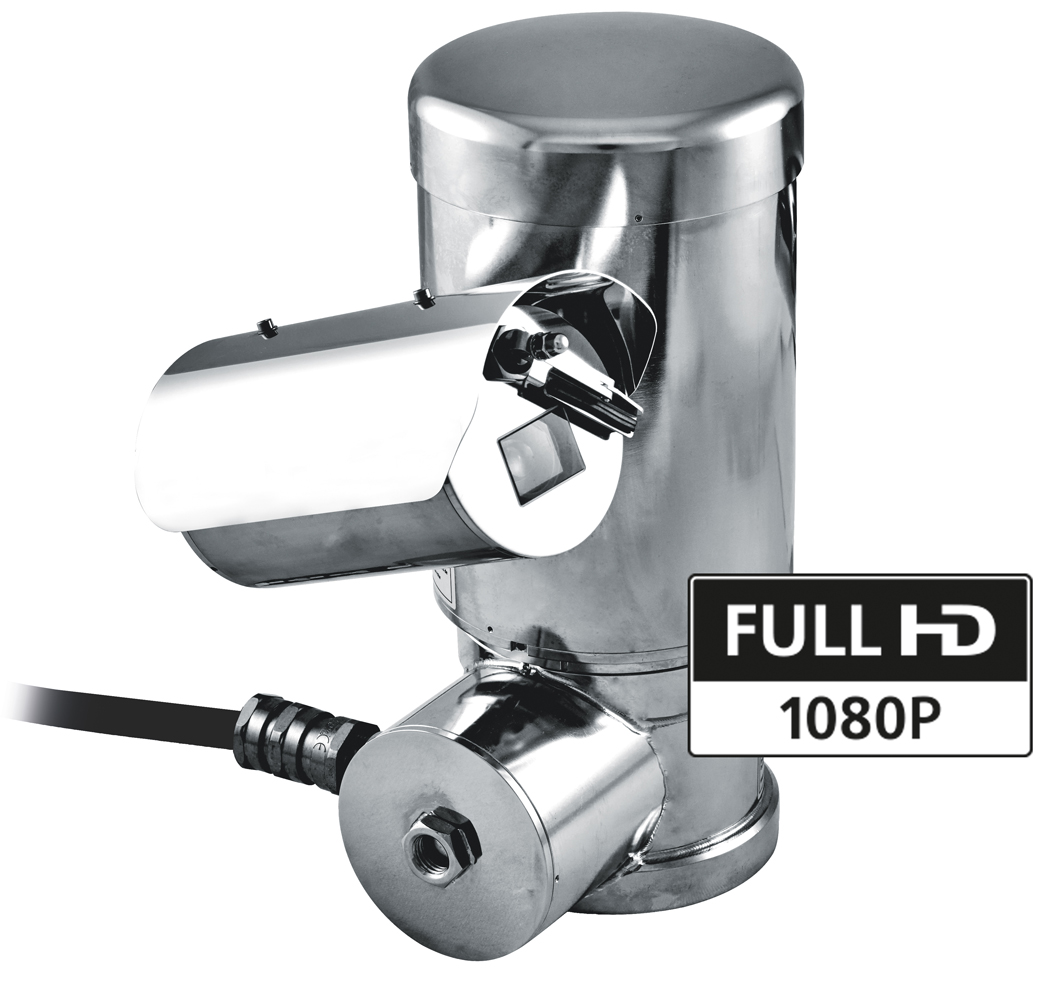

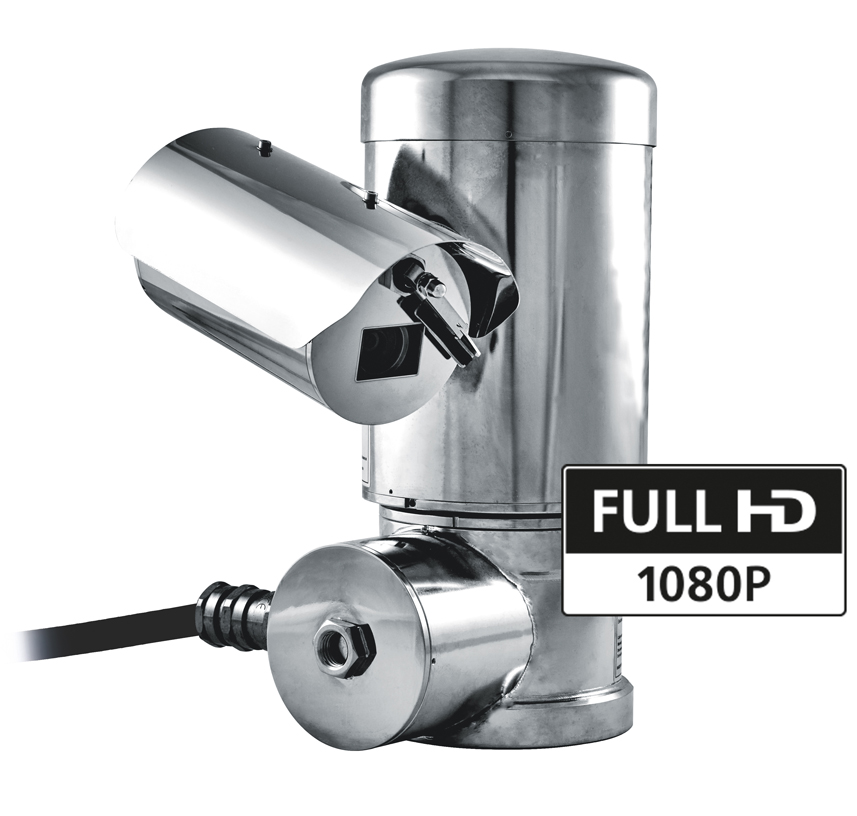

Устройство MAXIMUS MPXHD представляет собой взрывобезопасный позиционер с камерой разрешением Full HD, которая передает изображение высокой четкости и идеально подходит для эффективного видеонаблюдения и контроля за технологическими процессами в суровых условиях, где присутствие легковоспламеняющихся газов и пылевой взвеси может создавать потенциально взрывоопасную обстановку. Это зачастую характерно для объектов нефтегазовой отрасли, а также морских и промышленных объектов.



Камера с разрешением Full HD, 1080p и скоростью 60 кадров/c оснащена превосходным оптическим зум-объективом 30x, способна точно отображать самые мелкие детали наблюдаемой области и позволяет передавать видеосигнал по сети Ethernet со сжатием видеоизображения H.264/AVC и MJPEG. При этом обеспечивается совместимость с протоколом ONVIF Profile S, что позволяет использовать устройство с VMS-приложениями сторонних производителей.



Устройство незамедлительно реагирует на команды оператора и гарантирует быстрое и точное обнаружение объекта в любых условиях.



Тщательная разработка механизмов, выбор высококачественных компонентов и прочная конструкция из нержавеющей стали марки AISI 316L с защитой класса IP66 гарантируют надежную работу позиционера и максимальный срок службы при температурах от -40°C до +60°C.



Встроенный стеклоочиститель постоянно обеспечивает высокую четкость изображения; в качестве опции предлагается комплект омывателя WASEX с сертифицированным взрывобезопасным насосом, который снижает необходимость проведения технического обслуживания.



Сертифицированные модели ATEX/IECEx/EAC Ex/INMETRO представлены в виде вариантов с предварительно установленным армированным кабелем и защитным кабельным вводом, что упрощает их монтаж и делает продукты линейки идеальным решением для обеспечения соответствия самым высоким требованиям видеонаблюдения и работы в самых экстремальных условиях.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Корпус из нержавеющей стали AISI 316L
Пассивированная электрополированная внешняя поверхность
Система динамического позиционирования
Нулевой люфт
Встроенный стеклоочиститель
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные вводы 1 х 3/4” NPT
Поворот по горизонтали 360°, непрерывный
Наклон по вертикали от +90° до -90°
Скорость горизонтального поворота от 0.1°/с до 100°/с
Скорость вертикального наклона от 0.1°/с до 100°/с
Точность выхода на предустановку 0.02°
Окно видеокамеры Материал: закаленное стекло
Толщина: 12мм
Вес устройства 27 кг
КАМЕРА
Day/Night Full HD 30x
Матрица CMOS-сенсор 1/2,8 Exmor™
Эффективные пиксели примерно 2,38Мп
Минимальная чувствительность, цвет. (ICR выключен)
  • 1.4lx, 1/30s, 50 IRE (Обычный режим)
  • 0.35lx, 1/30s, 50 IRE (Режим высокой чувствительности)
  • 0.19lx, 1/3s, 50 IRE (Обычный режим)
  • 0.05lx, 1/3s, 50 IRE (Режим высокой чувствительности)
Минимальная чувствительность, Ч/Б (ICR включен)
  • 0.05lx, 1/30s, 50 IRE (Обычный режим)
  • 0.013lx, 1/30s, 50 IRE (Режим высокой чувствительности)
  • 0.002lx, 1/3s, 30 IRE (Режим высокой чувствительности)
Объектив f=4,3mm (широкоугольный) ~ 129,0mm (теле), от F1.6 до F4.7
Увеличение 30x (360x с цифровым зумом)
Горизонтальный угол обзора от 63.7° (широкоугольный) до 2.3° (теле)
Минимальное расстояние до объекта от 10mm (широкоугольный) до 1200mm (теле)
Электронный затвор 1/1 до 1/10 000 с, 22 шага настройки
Баланс белого Авто, ATW, Внутреннее наблюдение, Наружное наблюдение, Автоматический для наружного наблюдения, Натриевая лампа (Фикс., Авто, Автоматический для наружного наблюдения), One-push, Ручное регулирование
АРУ Авто, Ручное регулирование, Предел усиления (от 3dB до 43dB, шаг: 3dB)
Широкий динамический диапазон Включить/Выключить/Улучшение видимости, Уровень яркости, Выбор компенсации яркости, Уровень компенсации
Система фокусировки Авто (Чувствительность: Норм., Низкая), One-push AF, Ручное регулирование, Компенсация фокуса с включенным ICR (инфракрасный режекторный фильтр), Интервал автоматической фокусировки (Interval AF), по триггеру трансфокатора
Эффекты отображения E-flip, Зеркальное отображение, Улучшение цвета
Управление экспозицией Авто, Компенсация экспозиции (EV Compensation), Ручное регулирование, Приоритет (Приоритет выдержки, Приоритет диафрагмы), Яркость, Снижение скорости автоматической экспозиции (Slow AE)
Коэффициент сигнал-шум более 50dB
Широкий динамический диапазон 130dB
Функция De-fog ("Антитуман") On/Off (Включить/Выключить)
ВИДЕО
Сжатие H.264/AVC, MJPEG
Видеопоток 2 независимых видеопотока Full HD или 4 независимых видеопотока, в зависимости от конфигурации
Разрешение изображения от FullHD до 352x240, 18 шагов настройки
Возможность выбора частоты кадров от 1 до 60 кадров/с
Веб-сервер +
Совместимость ONVIF Profile S
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания /потребление 230Vac: 0.5A, 50/60Hz
24Vac: 5A, 50/60Hz
120Vac: 1A, 50/60Hz
Мощность 120W макс.
Плата тревожных входов/выходов Тревожные входы: 1
Выходы реле: 1 (1A, 30Vac/60Vdc макс)
СЕТЬ
Интерфейс Ethernet RJ45, 10BASE-T/100BASE-T
Протокол ONVIF, Profile S
Потоковая передача данных RTSP, RTCP, RTP
Конфигурация устройства TCP/IPv4-IPv6, UDP/IPv4-IPv6, HTTP, NTP, DHCP, WSDISCOVERY, QoS, IGMP (Multicast)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Установка Внутренняя /Наружная
Температурный режим -40°C +60°C
Относительная влажность 10–95% (без образования конденсата)
СЕРТИФИКАЦИЯ
ATEX (EN 60079-0: 2012, EN 60079-1: 2007, EN 60079-31: 2009) Ex II 2 G Ex d IIC T6 Gb Ta -40°C to +60°C
Ex II 2 D Ex tb IIIC T85°C Db Ta -40°C to +60°C
IP66
IECEx (IEC 60079-0: 2011, IEC 60079-1: 2007, IEC 60079-31: 2008) Ex d IIC T6 Gb Ta -40°C to +60°C
Ex tb IIIC T85°C Db Ta -40°C to +60°C
IP66
EAC EX Ex d IIC T6 Gb X
Ex tb IIIC T85 Db X
INMETRO Ex d IIC T6 Gb -40 °C ≤ Ta ≤ +60 °C
Ex tb IIIC T85°C Db -40 °C ≤ Ta ≤ +60 °C
IP66
UL cULus Listed, TYPE 4X
UL listed for USA (только для модели с 24Vac) Class I, Zone 1, AEx d IIC T6
Zone 21, AEx tb IIIC T85°C
Class I, Division 2, Groups A, B, C, and D
Class II, Division 2, Groups F and G
UL listed for Canada (только для модели с 24Vac) Class I, Zone 1, Ex d IIC T6 Gb
Class II, Groups E, F and G
Class I, Division 2, Groups A, B, C, and D
Class II, Division 2, Groups F and G







WASEX2T4AT Резервуар объемом 10l со встроенным насосом и управлением с помощью сертифицированного электромагнитного клапана ATEX, высота подачи жидкости до 20m макс., IN 24Vac/Vdc
WASEX2T4GOR Резервуар объемом 10l со встроенным насосоми управлением с помощью сертифицированного электромагнитного клапана EAC Ex, высота подачи жидкости до 20m макс., IN 24Vac/Vdc
WASEX2T4IN Резервуар объемом 10l со встроенным насосом и управлением с помощью сертифицированного электромагнитного клапана INMETRO, высота подачи жидкости до 20m макс., IN 24Vac/Vdc
OCTEX3/4C Кабельный ввод с уплотнителем EX 3/4” NPT, неармированный кабель IECEX-ATEX-EAC Ex
OCTEXA3/4C Кабельный ввод с уплотнителем EX 3/4” NPT, армированный кабель IECEX-ATEX-EAC Ex
OCTEXB3/4C Кабельный ввод с барьером и уплотнителем NPT 3/4”, неармированный кабель IECEX-ATEX--EAC Ex
OCTEXBA3/4C Кабельный ввод с барьером и уплотнителем NPT 3/4”, армированный кабель IECEX-ATEX-EAC Ex
OCTEX3/4 Кабельный ввод с уплотнителем EX 3/4” NPT, неармированный кабель ATEX
OCTEXA3/4 Кабельный ввод с уплотнителем EX 3/4” NPT, армированный кабель ATEX
OCTEXB1/2C Кабельный ввод с барьером и уплотнителем NPT 1/2”, неармированный кабель IECEX-ATEX--EAC Ex
OCTEX1/2C Кабельный ввод EX 1/2” NPT, неармированный кабель IECEXATEX-EAC Ex, с уплотнителем 3-8mm
OCTEXS1/2C Кабельный ввод EX 1/2” NPT, неармированный кабель IECEXATEX-EAC Ex, с уплотнителем 7,5-11,9mm
OCTEX1/2-3/4C Адаптер кабельного ввода из никелированной латуни 3/4” - 1/2” NPT IECEX-ATEX-EAC Ex
OEXPLUG3/4 Заглушка EX 3/4” NPT IECEX-ATEX-EAC Ex
CMS-CMA Многожильный кабель: Ethernet, питания, коаксиальный видеокабель, сигнальные провода, реле и телеметрия
MPXCABLARM4 Кабели для MPX/MPXHD, 4m (армированный кабель и защитный кабельный ввод): 1 Ethernet-кабель, 3 питающих провода, 1 коаксиальный видеокабель, 7 проводов для передачи сигналов тревоги, сигналов реле и телеметрических данных
MPXCABLARM10 Кабели для MPX/MPXHD, 10m (армированный кабель и защитный кабельный ввод): 1 Ethernet-кабель, 3 питающих провода, 1 коаксиальный видеокабель, 7 проводов для передачи сигналов тревоги, сигналов реле и телеметрических данных
КРОНШТЕЙНЫ И АДАПТЕРЫ
MPXWBA Настенный кронштейн из нержавеющей стали AISI 316L
MPXCW Угловой адаптер из нержавеющей стали AISI 316L
MPXCOL Трубный адаптер из нержавеющей стали AISI 316L
MPXWBTA Крепление для монтажа на парапет из нержавеющей стали AISI 316L
