Кожух из нержавеющей стали с жидкостным охлаждением



Используемые технологии







РЫНКИ







Основные особенности



  • Установка на объектах с повышенной температурой окружающей среды
  • Солнцезащитный козырек и нагревательный элемент 230VAC в комплекте
  • Рейтинг пыле-, влагозащиты IP66/67
  • 2 х PG13,5 кабельных ввода из никелированной латуни
  • 2 х 1/2’’ GAS коннектора для ввода/вывода жидкости
  • 1 х 1/4’’ GAS коннектор для ввода воздуха в барьер
  • Внешняя полировка корпуса
  • 9мм задний фланец
  • Круглые сальники
  • Материал исполнения кожуха и болтов – электрополированная нержавеющая сталь марки AISI 316 (аустенитный сплав, устойчивый к коррозии и нагреванию), двойные стенки корпуса
  • Соответсвие стандартам (кожух): UNI6900-71: X 2 Cr Ni Mo 17 12 (Италия), AISI : 316 (США), DIN 17006: X 2 Cr Ni Mo 18 10 (Германия), NºWERKSTOFF: 1.4404, AFNOR: Z2 CND 17-12 (Франция), BSI: 316 S 12 (Великобритания)
  • Соответсвие стандартам (болты): UNI6900: X 5 Cr Ni Mo 1712 (Италия), AISI : 316 (США), качество ISO: А4, класс защиты ISO: 80
  • Термостойкое стекло: толщина 6мм, температура эксплуатации до +260ºС, температурный градиент 108 ºС
  • Викоровое стекло: толщина 6мм, температура эксплуатации до +400ºС, температурный градиент 220 ºС
  • ИК-устойчивое стекло: толщина 6,6мм, температура эксплуатации до +260ºС, температурный градиент 108 ºС, пропуск ИК-радиации не более 21%
  • Примеры использования охлаждающей жидкости (температура жидкости +20ºС):
    - температура окружающей среды +200ºС, поток жидкости 2л/мин., внутренняя температура кожуха +32ºС;
    - температура окружающей среды +300 ºС, поток жидкости 2,2л/мин., внутренняя температура кожуха +41ºС;
    - температура окружающей среды +400ºС, поток жидкости 6,5л/мин., внутренняя температура кожуха +44ºС.
  • Примеры использования воздуха для охлаждения кожуха (температура коружающей среды +80ºС, температура подаваемого воздуха +17ºС):
    - давление 1Бар, циркуляция 10 куб.м./час, внутренняя температура кожуха +45ºС;
    - давление 2Бар, циркуляция 15 куб.м./час, внутренняя температура кожуха +35ºС.
  • Фильтрация воздуха: давление 0,3-2,5Бар, фильтрация частиц диаметром до 0,1 микрон
  • Воздушный барьер: максимальное давление 1Бар
  • Внутренняя / наружная установка



Опции для заказа



  • HPV42K2A700 - Кожух VERSO с технологией POE и интеллектуальной системой распределения питанием IPM, подогреваемым стеклом с защитой от обледенения.
  • HPV42K2A716 - Кожух VERSO с технологией POE и интеллектуальной системой распределения питанием IPM, вентилятором и двойным воздушным фильтром




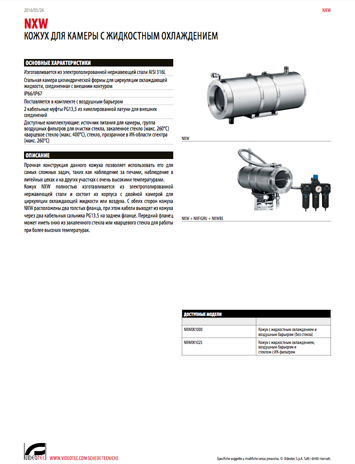

Надежная конструкция кожуха позволяет устанавливать его в жестких условиях эксплуатации: наблюдение за печами, литейными цехами, а также другими объектами с повышенной температурой окружающей среды.

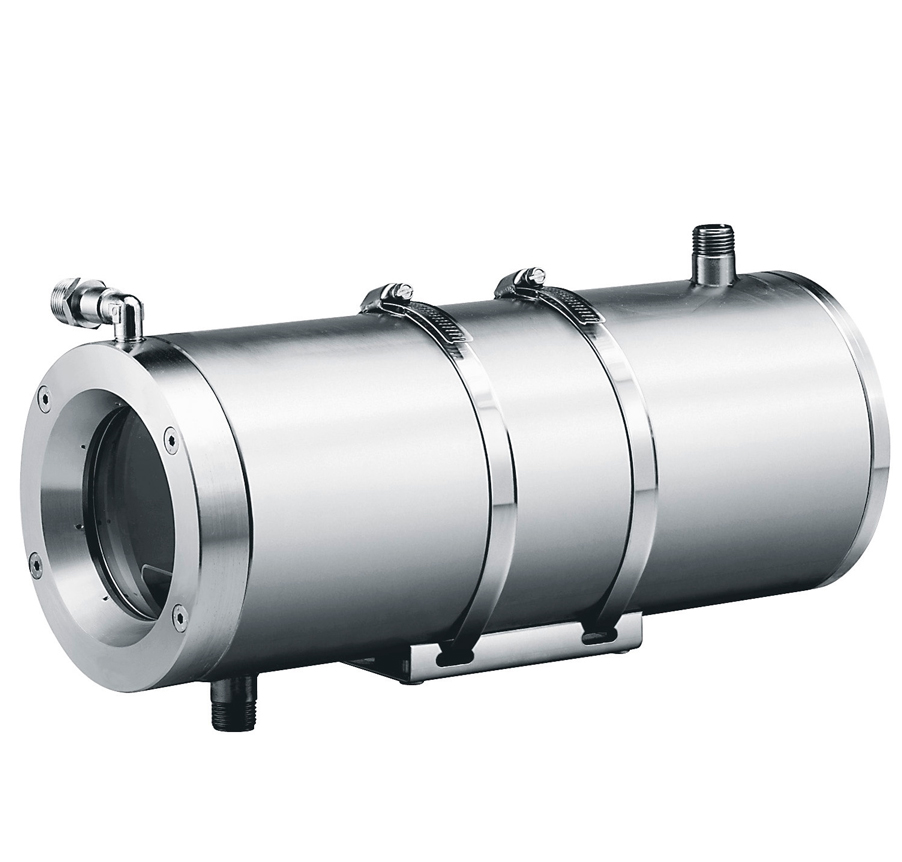

Корпус кожуха NXW полностью изготовлен из электрополированной нержавеющей стали и имеет двойные стенки для циркуляции охлаждающей жидкости или воздуха. Он закрыт с обеих сторон усиленными круглыми фланцами, в задний фланец интегрированы два кабельных ввода PG13,5.



Передний фланец может быть оснащен термостойким, инфракрасным или викоровым стеклом для сверхвысоких температур.



Ввод/вывод охлаждающей жидкости производится с помощью двух коннекторов 1/2’’ GAS.

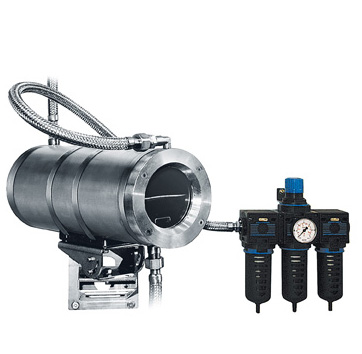

Передний фланец кожуха сконструирован в виде воздушного барьера, предотвращающего накопление пыли и охлаждающего переднее стекло. Воздушный барьер рекомендуется применять в комплексе с фильтровой группой NXFIGRU, необходимой для очистки воздуха, подаваемого компрессором.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Изготовлен из электрополированной нержавеющей стали (аустенитный сплав нержавеющей стали, устойчивость к коррозии и перегреву в соответствии со следующими стандартами) AISI 316L
UNI 6900-71: X 2 Cr Ni Mo 17 12 2
DIN 17006: X 2 Cr Ni Mo 17 13 2
N° werkstoff 1.4404
AFNOR: Z2 CND 17-12
BSI: 316S11
Используемые винты изготавливаются из аустенитной нержавеющей стали, устойчивость которой к коррозии и перегреву соответствует следующим стандартам UNI 6900: X 5 Cr Ni Mo 1712
AISI: 316
Качество согласно стандартам ISO: A4
прочности согласно стандартам ISO: 80
UNI 6900: X 5 Cr Ni Mo 1712 UNI: Итальянский институт стандартизации,
AISI: Американский институт стали и сплавов,
DIN: Немецкий институт по стандартизации,
AFNOR: Французская ассоциация по стандартизации,
BSI: Британский институт по стандартизации,
ISO: Международная организация по стандартизации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные муфты 2xPG13.5 (из никелированной латуни для внешних соединений)
Разъемы для подачи/отвода жидкости 2, 1/2” GAS
Разъем для входа воздушного барьера 1, 1/4” GAS
Внешняя поверхность корпуса Отполирована
Толщина переднего и заднего фланца 9mm
Уплотнители Уплотнительные кольца
Размеры окна Внутренний диаметр 95мм
внешний диаметр 116мм
Размеры (ØxД) 154x375мм
Пространство внутри корпуса (ШхВ) 78x78мм
Внутренняя полезная длина 345мм
Внутренняя полезная длина (с блоком питания) 280мм
Вес устройства 10,2kg
Закаленное стекло Толщина: 6mm
Рабочая температура: 260°C, перепад температуры: 108°C
Кварцевое стекло Толщина: 6mm
Рабочая температура: 400°C , перепад температуры: 220°C
Стекло с ИК-фильтром Толщина: 6,6mm
Рабочая температура: 260°C (500°F), перепад температуры: 108°C (226°F)
Передаваемое инфракрасное излучение: 21%
ФИЛЬТРАЦИЯ ВОЗДУХА Давление: 0,3-2,5 бар, фильтр 0,1 микрона
ВОЗДУШНЫЙ БАРЬЕР Давление: Макс. 2,5 бар
ОХЛАЖДЕНИЕ ЖИДКОСТЬЮ
Пример использования с водой, которая поступает с температурой 20°C:
- Температура окружающей среды 200°C, скорость потока воды 2 л/мин, внутренняя температура кожуха 32°C
- Температура окружающей среды 300°C, скорость потока воды 2,2 л/мин, внутренняя температура кожуха 41°C
- Температура окружающей среды 400°C, скорость потока воды 6,5 л/мин, внутренняя температура кожуха 44°C
ОХЛАЖДЕНИЕ ВОЗДУХОМ
Пример использования с воздухом, который поступает с температурой 17°C, при температуре окружающей среды 80°C
- давление 1 бар, расход 10 м³/ч, температура внутри кожуха около 45°C
- давление 2 бар, расход 15 м³/ч, температура внутри кожуха около 35°C
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания для камеры Вход 230Vac – выход 12Vdc, 50/60Hz, 400mA
Вход 230Vac – выход 24Vac, 50/60Hz, 400mA
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Применение Внутренняя /Наружная инсталяция
СЕРТИФИКАЦИЯ
Электрическая безопасностьᅠ ᅠ(CE) EN60065
Электромагнитная совместимость (CE) EN50130-4, EN61000-6-3
Степень защиты IP EN60529 (IP66/IP67)
Сертификат EAC




ONXWTG Закаленное стекло
ONXWQG Кварцевое стекло
ONXAB2 Воздушный барьер и закаленное стекло предусмотрены для кожухов NXM и NXW
NXFIGRU Группа фильтров для очистки воздуха из компрессора
OHEPS30 Источник питания для камеры: вход 230Vac - выход 12Vdc, 10 ВА/5W
OHEPS31 Источник питания для камеры: вход 230Vac - выход 24Vac, 10 ВА
КРОНШТЕЙНЫ И АДАПТЕРЫ
NXWBS1 Настенный кронштейн из нержавеющей стали с шарниром, AISI316L
