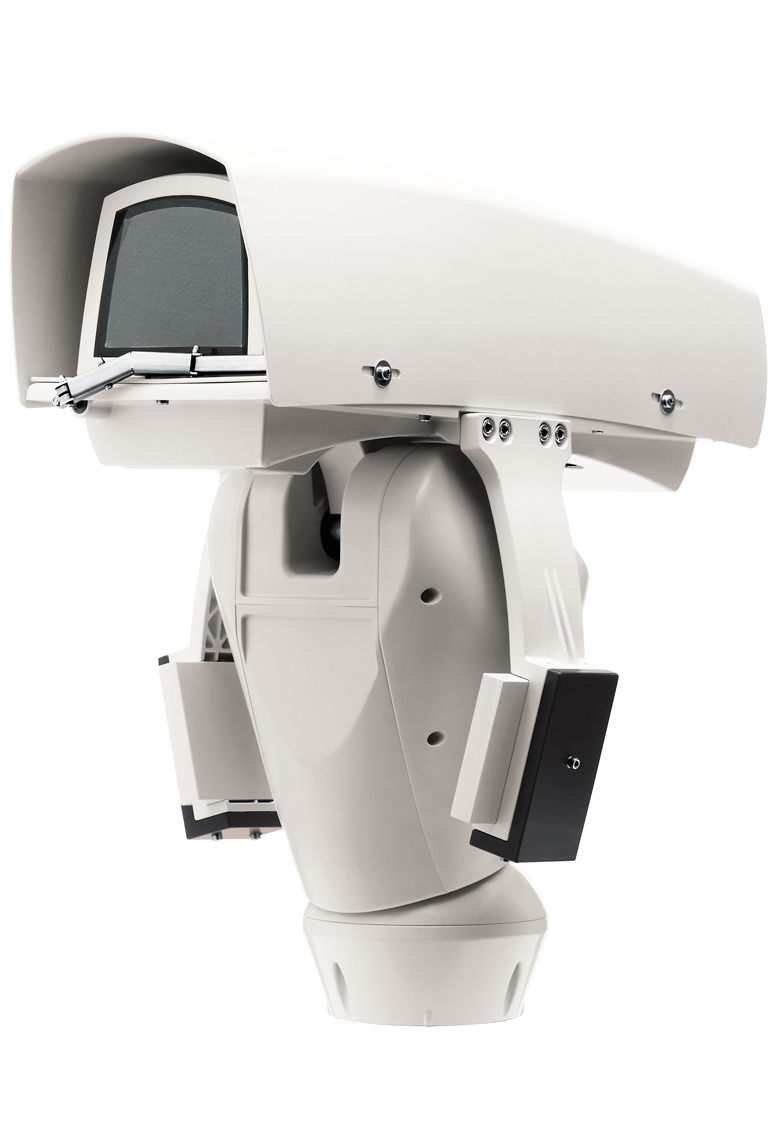

Серія ULISSE MAXI NETCAM

Сетевой позиционер с кожухом для сверхгабаритных трансфокаторов



Используемые технологии







РЫНКИ





Основные особенности



  • Всепогодный кожух для сверхгабаритных трансфокаторов
  • Допустимый общий вес камеры и объектива до 7,6кг
  • Совместимость с сетевыми видеокамерами по протоколу ONVIF Profile S или через последовательный интерфейс RS485
  • Прямой доступ к web-странице камеры посредством технологии VT Tunneling
  • Функции: автопанорамирование, предустановки, патрулирование
  • Переменная скорость: от 0,02º/сек до 20º/сек по горизонтали и вертикали
  • Оптические сенсоры для абсолютной точности позиционирования
  • Точность выхода на предустановку: 0,02º
  • Количество предустановок: до 250
  • Встроенный стеклоочиститель
  • Полное управление дополнительными функциями посредством приложения Videotec PTZ ASSISTANT
  • Зубчатые ремни трансмиссии с системой скольжения
  • Электронные переключатели лимитов
  • Предустановленные коннекторы
  • Нулевой люфт
  • Внутренняя / наружная установка
  • Температурный режим: -10ºС/+60ºС







ULISSE MAXI NETCAM это мощный сетевой позиционер для уличного видеонаблюдения, совместимый с соверменными IP-камерами стандартного и мегапиксельного разрешения и позволяющий полностью интегрироваться в существующую IP-инфраструктуру. Модель разработана для установки наиболее габаритных трансфокаторов, доступны на рынке, и может нести общую полезную нагрузку весом почти 8кг.



Основной отличительной особенностью ULISSE MAXI NETCAM является возможность полного контроля функций поворота и наклона камеры, управления стеклоочистителем, настройки предустановок по сети посредством большинства VMS-систем. Таким образом, всего одного устройства обычно достаточно, чтобы вести наблюдение на больших площадях сектором 360º.



Устройство предназначено для работы с ONVIF Profile S-совместимыми камерами, а также камерами, оснащенными интерфейсом RS485 с проприетарным протоколом. Для управления всем комплексом механизмов потребуется только один IP-адрес.



Дополнительное приложение Videotec PTZ ASSISTANT предназначено для контроля специальных функций (стеклоочиститель, омыватель, ИК-прожекторы), если они недоступны в используемом VMS.

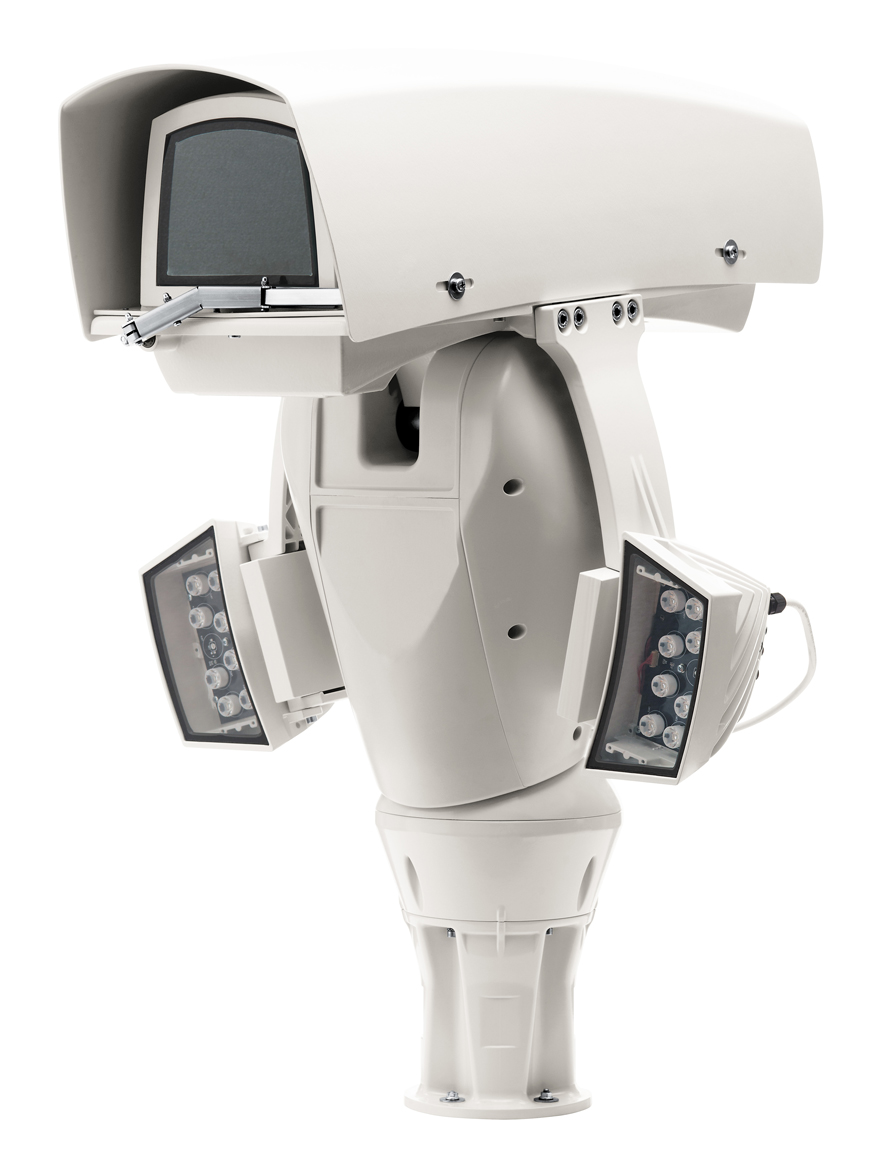

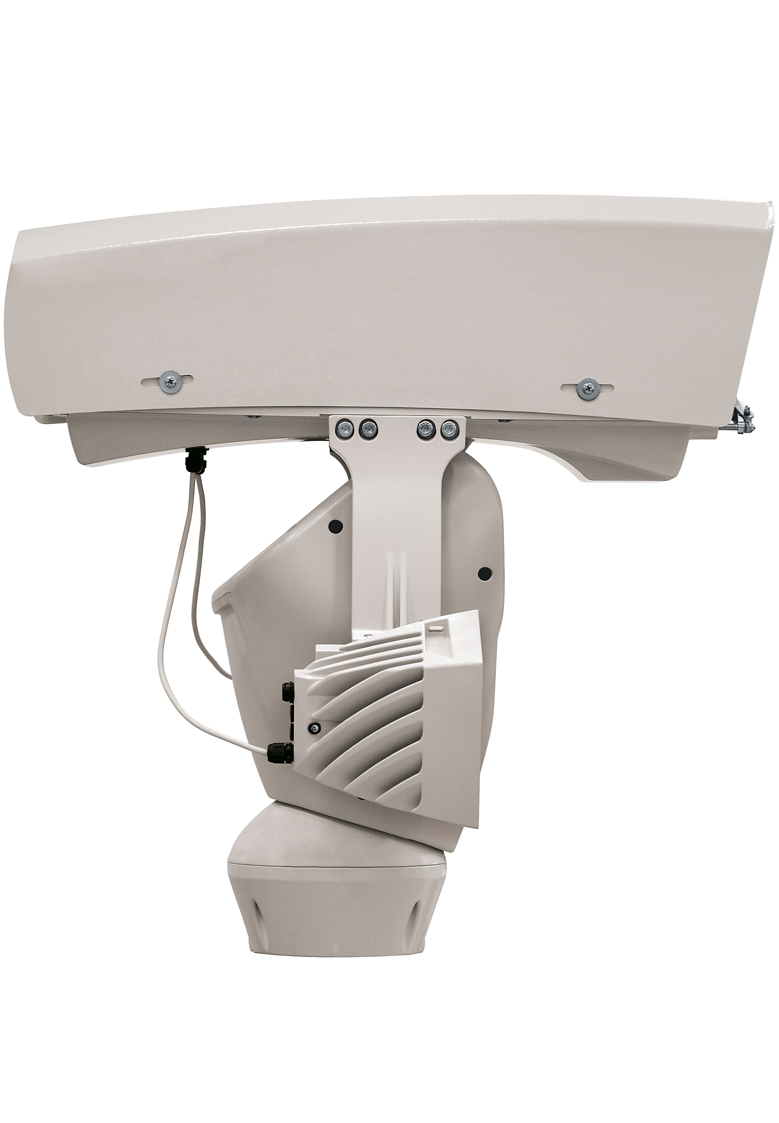

Позиционер оснащен стеклоочистителем для удаления капель воды и пыли с переднего стекла; кроме того, доступен широкий выбор омывателей различной емкости и характеристик высоты подачи жидкости. Для получения четкого и информативного изображения в ночное время предусмотрена возможность установки светодиодных прожекторов, работающих в инфракрасном или видимом спектре диапазона.

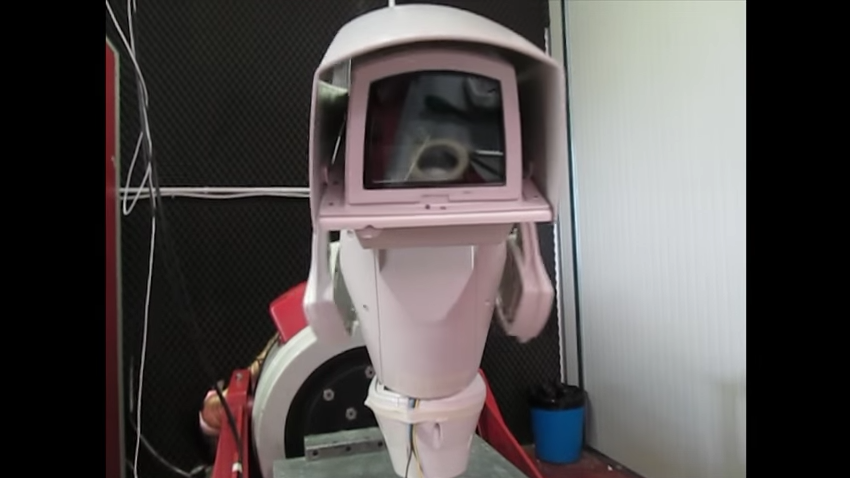

Надежная механическая конструкция и мощные приводы позиционера гарантируют максимальную устойчивость к различным операционным шокам, вибрациям и температурам от -10ºС до +60ºС. Высокая точность позиционирования вне зависимости от условий эксплуатации достигается за счет дополнительных оптических сенсоров.



Доступны модификации для тепловизионных видеокамер.









ОБЩИЕ ХАРАКТЕРИСТИКИ
Корпус из алюминия и технополимера
Эпоксиполиэстеровое порошковое покрытие, цвет RAL9002
Монтаж на горизонтальную поверхность (парапетная ориентация)
Зубчатая ременная передача
Контактное кольцо
Электронные ограничители хода
Нулевой люфт
Максимальный вес камеры с объективом: 7.6 кг
Оптические датчики для точного позиционирования
Конфигурация параметров протокола телеметрии через DIP переключатель для RS-485
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные вводы 3xM16
Поворот по горизонтали непрерывный
Наклон по вертикали от +45° до -20°
Скорость горизонтального поворота от 0,02°/с до 20°/с
Скорость вертикального наклона от 0,02°/с до 20°/с
Точность выхода на предустановку 0.02°
Вес устройства 30 кг
ПЕРЕДНЕЕ СТЕКЛО (ULISSE MAXI NETCAM для тепловизоров)
Материал Германий
Размеры Диаметр: 85мм (внешний), 70мм (полезный)
Толщина: 2мм
Внешняя поверхность Внешнее карбоновое покрытие для предотвращения появления царапин, Антибликовое покрытие
Внутренняя поверхность Антибликовое покрытие
Спектральный диапазон от 7.5μm до 14μm
Средний коэффициент пропускания (от 7.5μm до 11.5μm) 90%
Средний коэффициент пропускания (от 11.5μm до 14μm) 77%
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания /потребление 230Vac: 0.4A, 50/60Hz
24Vac: 4A, 50/60Hz
120Vac: 0.8A, 50/60Hz
Мощность 100W макс.
150-190 Вт макс. со светодиодными прожекторами в 24Vac
24W, поворотное устройство остановлено, подогрев выключен
Питание видеокамеры 12Vdc, (800 мА)
Входы сигнала тревоги с автономным питанием 4
Сухие контакты 2 (30Vdc макс. или 30Vac, @ 1A)
СЕТЬ
Интерфейс Ethernet: IEEE802.3 100Base-Tx, ONVIF Profile-S
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Установка Внутренняя /Наружная
Температурный режим (с нагревателем) -10°C +60°C
Устойчивость к динамическим изменениям напряжения электропитания до 2кВ (между фазами), до 4кВ (между фазой и землей, Класс 4)
СЕРТИФИКАЦИЯ
Электрическая безопасностьﾠ ﾠ(CE) EN60950-1
Фотобиологическая безопасность (Светодиодные прожекторы) EN62471
Электромагнитная совместимость (CE) EN50130-4, EN55022 (Класс A), FCC часть 15 (Класс A)
Степень защиты EN50130-4
Наружная установка (CE) EN60950-22, IEC60950-22
Степень защиты IP EN60529 (IP66)
Защита от солевого тумана EN50130-5, EN60068-2-52
Сертификат EAC







UPTIRPS230N Внешний источник питания для серии ULISSE, предусматривает питание двух светодиодных осветителей, вход 230Vac, всепогодное исполнение. В комплект входит сумеречный датчик.
UPTIRPS100N Внешний источник питания для серии ULISSE, предусматривает питание двух светодиодных осветителей, вход 100Vac, всепогодное исполнение. В комплект входит сумеречный датчик.
UPTIRPS120UL Внешний источник питания для серии ULISSE, предусматривает питание двух светодиодных осветителей, вход 120Vac, всепогодное исполнение. В комплект входит сумеречный датчик.
WASPT3V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 120Vac
WASPT1V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 230Vac
WASPT0V23L11M00 Помпа 23л, высота подачи омывающей жидкости до 11м, питание IN 230Vac-24VAC-120Vac
WASPT0V23L5M00 Помпа 23л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac
WASPT0V5L5M00 Помпа 5л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac
UPTJBUL Всепогодная распределительная коробка для кабельных соединений (согласно нормам UL)
UPTIRN60WA00 Светодиодный прожектор для устройства ULISSE, 60°, белый свет, 24Vac - 12/24Vdc
UPTIRN30WA00 Светодиодный прожектор для устройства ULISSE, 30°, белый свет, 24Vac - 12/24Vdc
UPTIRN10WA00 Светодиодный прожектор для устройства ULISSE, 10°, белый свет, 24Vac - 12/24Vdc
UPTIRN309A00 Светодиодный прожектор для устройства ULISSE, 30°, 940nm, 24Vac - 12/24Vdc
UPTIRN109A00 Светодиодный прожектор для устройства ULISSE, 10°, 940nm, 24Vac - 12/24Vdc
UPTIRN608A00 Светодиодный прожектор для устройства ULISSE, 60°, 850nm, 24Vac - 12/24Vdc
UPTIRN308A00 Светодиодный прожектор для устройства ULISSE, 30°, 850nm, 24Vac - 12/24Vdc
UPTIRN108A00 Светодиодный прожектор для устройства ULISSE, 10°, 850nm, 24Vac - 12/24Vdc
КРОНШТЕЙНЫ И АДАПТЕРЫ
UPTWBA Настенный кронштейн с внутренним кабельным каналом
UPTWBTAB Парапетный кронштейн с внутренним кабельным каналом
