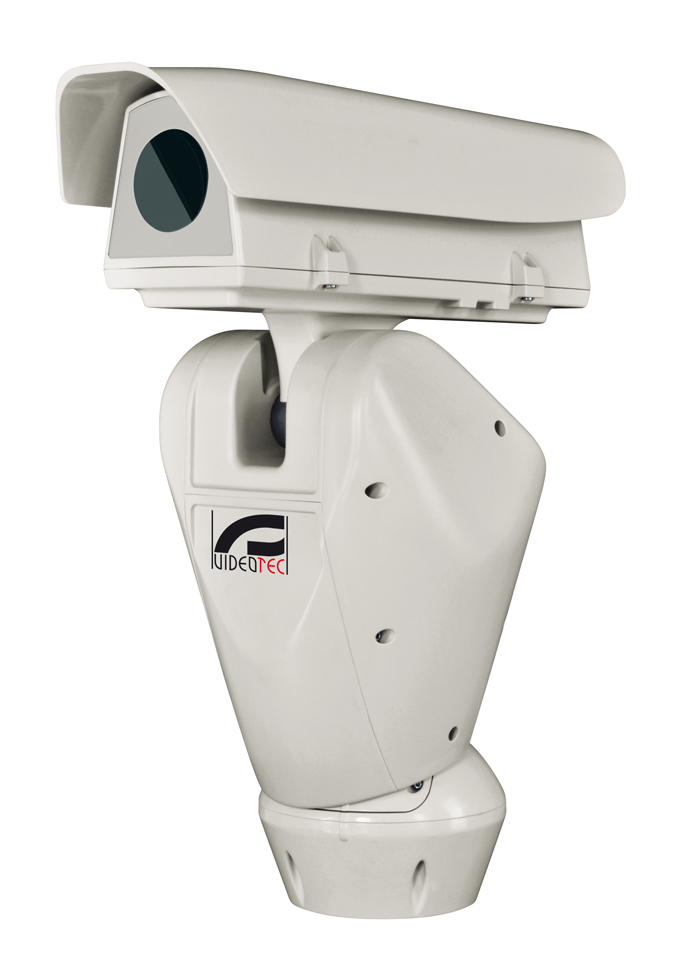

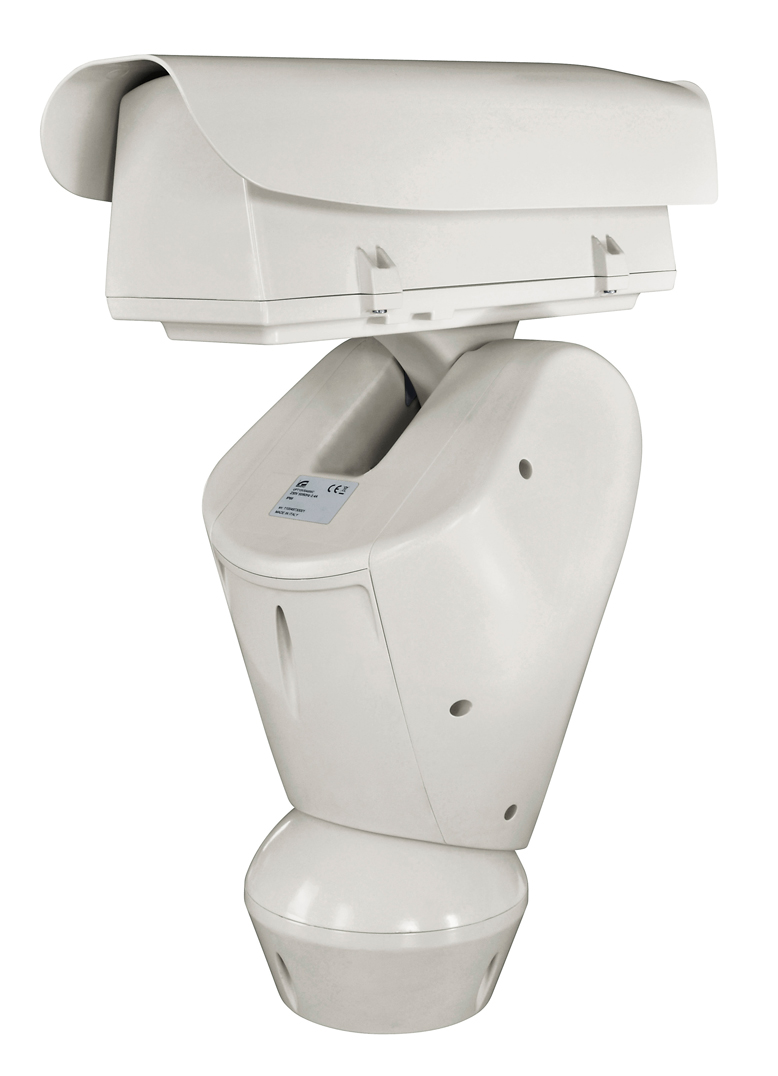

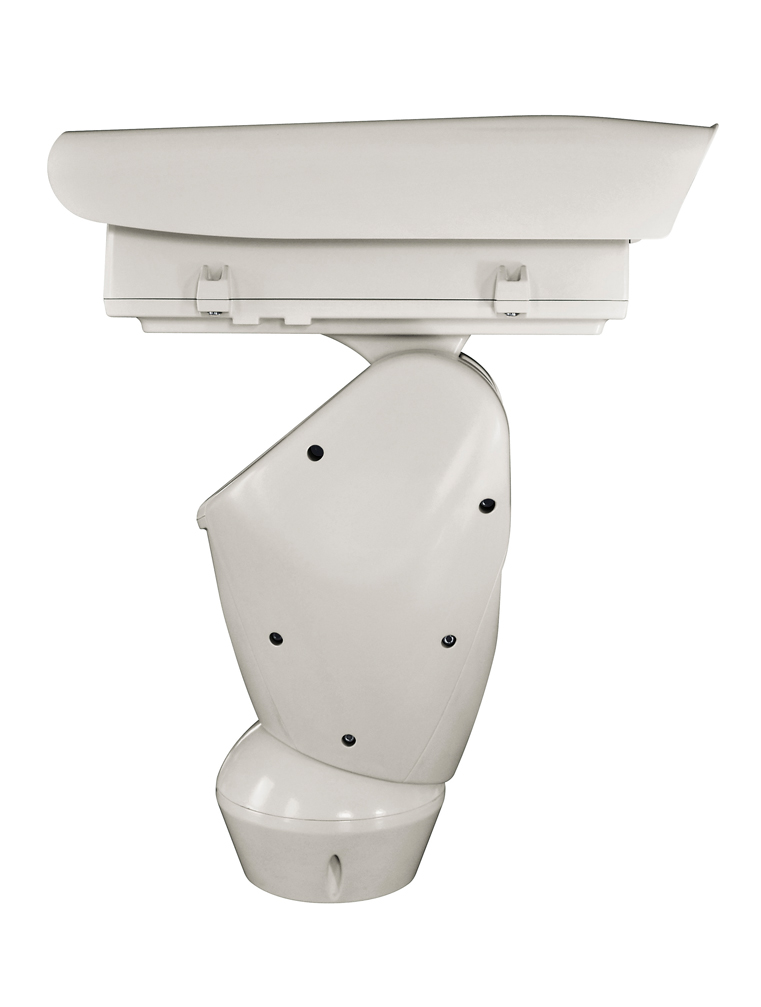

Серія ULISSE RADICAL THERMAL

Позиционер со встроенным тепловизором и трансфокатором



Используемые технологии







РЫНКИ





Основные особенности



  • Позиционер с интегрированным тепловизором, поворотной платформой и приемником телеметрии
  • Трансфокатор непрерывного масштабирования, термальные линзы, 3x зум, 35- 105мм + цифровое увеличение до 8x
  • Сенсор: неохлаждаемый микроболометр (на оксиде ванадия - VOx), размер пикселя 17μm
  • Разрешение 336x256 или 640x512, 7,5-8,3Hz или 25-30Hz
  • Версии с аналоговым управлением или IP (ONVIF S)
  • Усовершенствованная система автоматической фокусировки
  • Высокий уровень точности термографическго изображения (STR - считывание точечной температуры)
  • Цифровое улучшение деталей изображения (DDE)
  • Динамическая регулировка контрастности (ACE - повышение контраста)
  • Предварительно установленная камера с объективом и защелкивающимся разъемом snap-on для простоты подключения и технического обслуживания
  • Полное управление дополнительными функциями с помощью приложения PTZ ASSISTANT - Videotec (IP-версия)
  • Непрерывный горизонтальный поворот со скоростью до 100°/с
  • Точность выхода на предустановку: 0,02°
  • До 250 предустановок
  • Рабочая температура: -40°C / +65°C
  • Питание: 230Vac, 24Vac или 120Vac

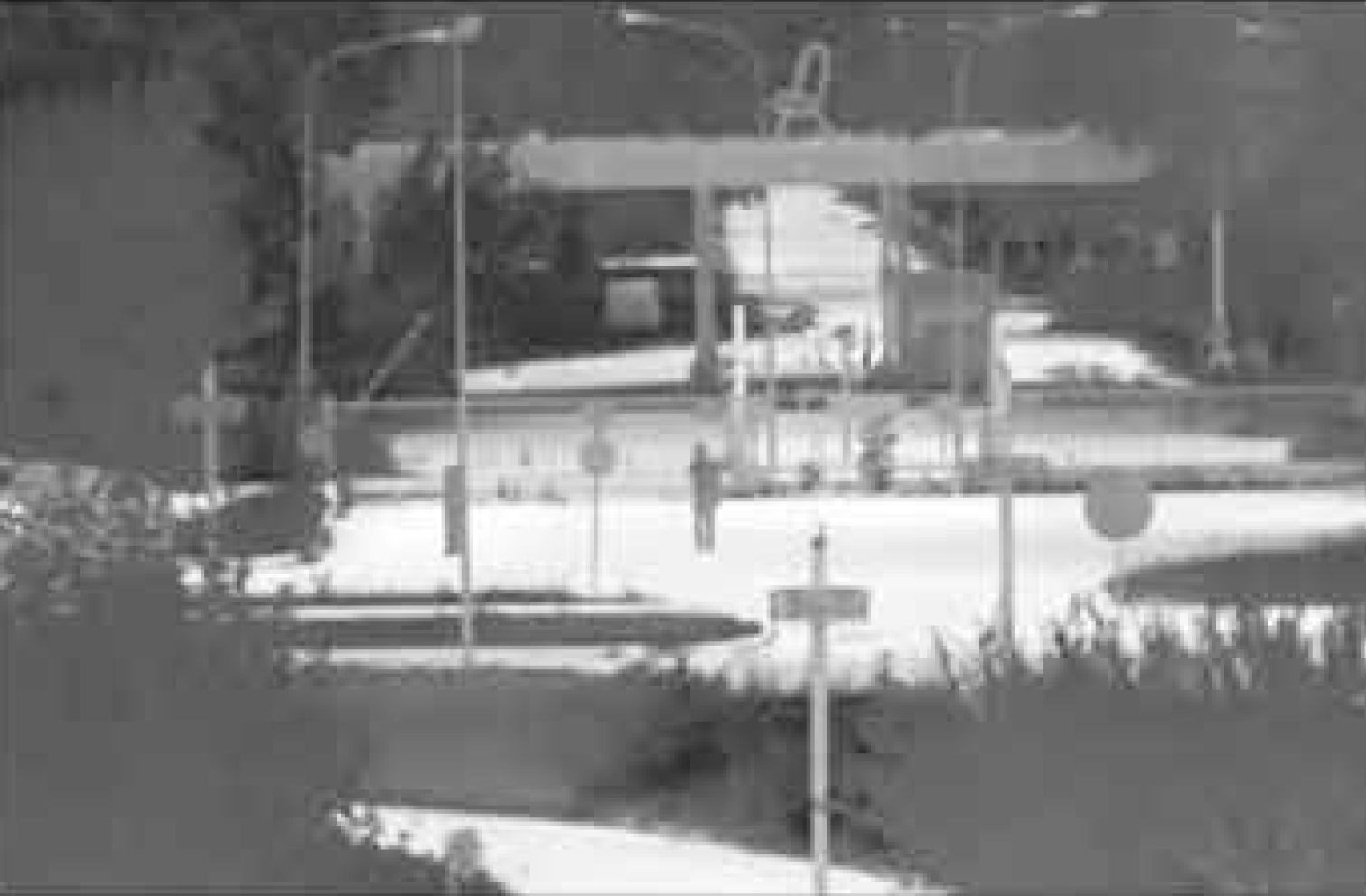

ULISSE RADICAL THERMAL - позиционер производства компании Videotec предназначаемый для ведения наблюдения даже в условиях полной темноты, тумана, дождя, смога. Установленный тепловизор обеспечивает высокий уровень обнаружения проникновения и визуального предупреждения как в ночное время суток, так и в экстремальных условиях окружающей среды.

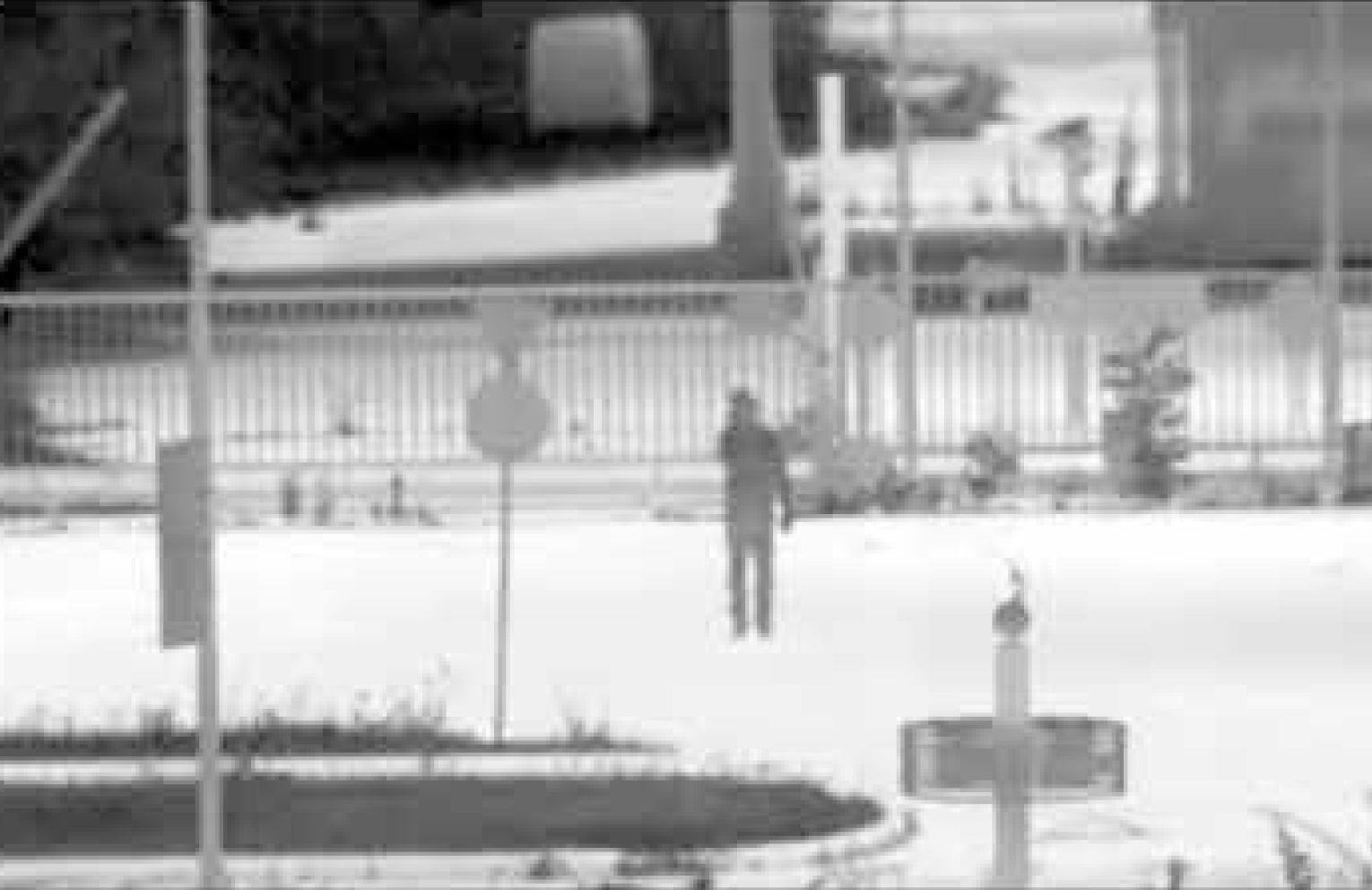

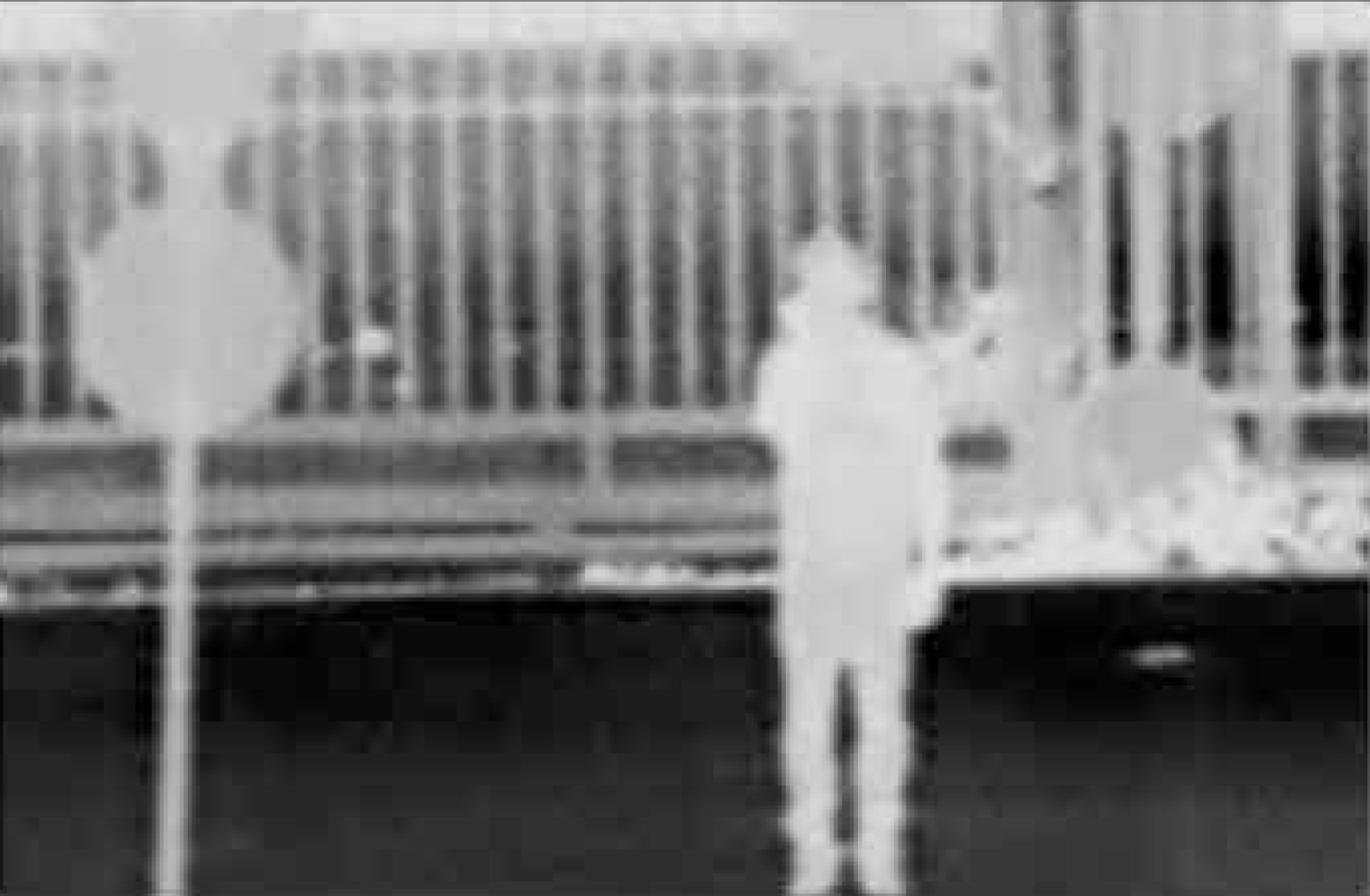

Оптическая система предназначена для обеспечения непрерывного масштабирования (до 24-кратного увеличения) и превосходной автоматической фокусировки, что гарантирует быстрое и точное наведение на объект и безупречное качество изображения.



Управление позиционером выполняется как по IP, так и при помощи аналоговых устройств, поддерживается протокол ONVIF Profile S. ULISSE RADICAL THERMAL совместим с большинством имеющихся на рынке программ управления видео (VMS).



Дополнительное программное обеспечение Videotec PTZ ASSISTANT обеспечивает управление всеми специальными функциями при подключении к сторонним VMS-системам.



В зависимости от температуры, контрастность области наблюдения может динамически настраиваться с помощью функции ACE (Повышение контраста), при этом технология цифрового улучшения деталей изображения (DDE) позволяет получить более четкую картинку с высоким разрешением.



Функция STR (Считывание точечной температуры) позволяет определить температуру определенной точки контролируемого участка.



Благодаря своей точности, надежности и прочности этот позиционер-тепловизор представляет собой идеальное решение для визуального наблюдения в трудных условиях вне помещений, например: обнаружение возгорания, наблюдение на военных базах, государственных границах, в портах, на протяженных периметрах, контроль дорожного движения, железнодорожного и автомобильного транспорта, а также промышленных объектов.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Корпус из алюминия и технополимера
Эпоксиполиэстеровое порошковое покрытие, цвет RAL9002
Монтаж на горизонтальную поверхность (парапетная ориентация)
Зубчатая ременная передача
Контактное кольцо
Электронные ограничители хода
Нулевой люфт

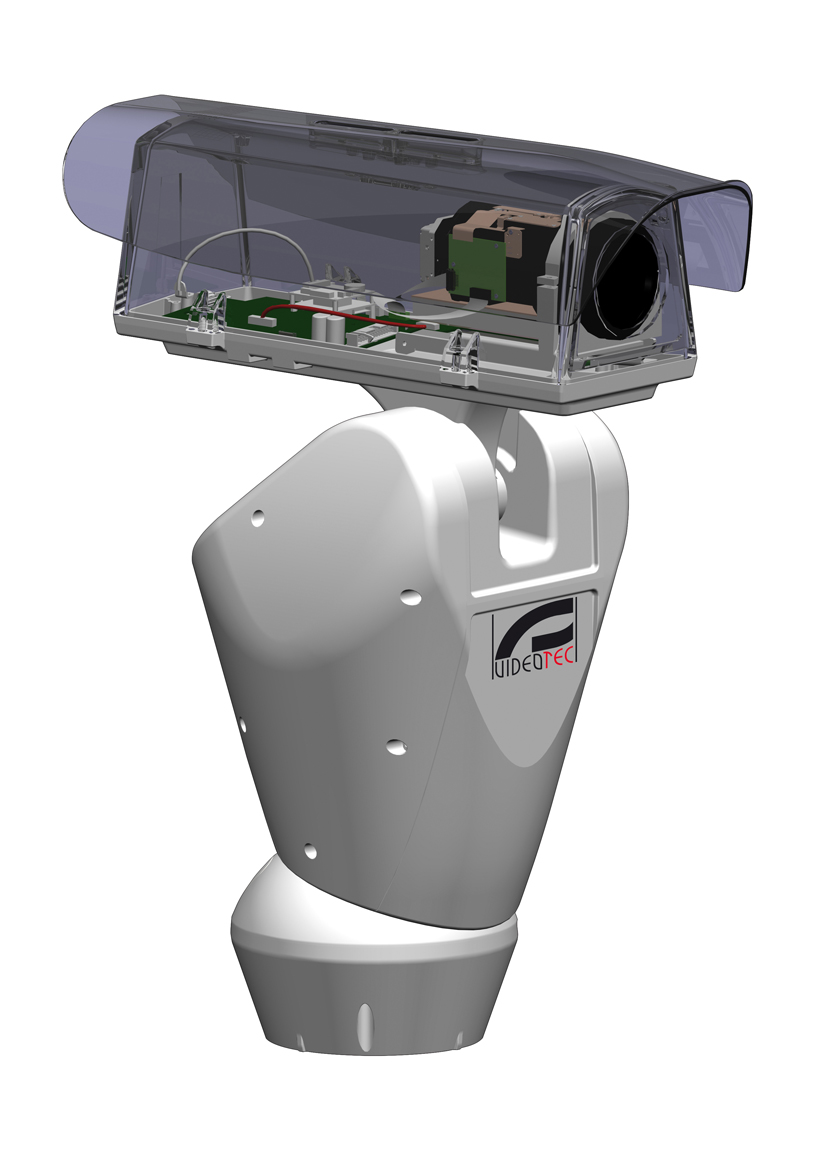

Предварительно установленный тепловизор с объективом
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные вводы 3xM16
Поворот по горизонтали непрерывный
Наклон по вертикали от +90° до -40°
Скорость горизонтального поворота (регулируется) от 0,02°/с до 100°/с
Скорость вертикального наклона (регулируется) от 0,02°/с до 50°/с
Внутреннее полезное пространство 90x115x325мм
Точность выхода на предустановку 0.02°
Вес устройства 17кг
КАМЕРА
Тепловизор (336x256)
  • Размер пикселя: 17μm
  • Спектральный диапазон: от 7.5μm до 13.5μm
  • Цифровое увеличение: 4x
Тепловизор (640x512)
  • Размер пикселя: 17μm
  • Спектральный диапазон: от 7.5μm до 13.5μm
  • Цифровое увеличение: 8x
ВИДЕО
Сжатие H.264/AVC, JPEG
Количество видеопотоков 2
Разрешение изображения от Full D1 (720x576 для PAL, 720x480 для NTSC) до 352x240, 18 шагов настройки
ОБЪЕКТИВ
3x оптический трансфокатор, 35-105mm, F1.6
Минимальное расстояние фокусировки 7 м
Угол обзора (640x512 пикселей)
  • Широкоугольный: 17.97°H, 14.33°V
  • Теле: 5.93°H, 4.75°V
Угол обзора (336x256 пикселей)
  • Широкоугольный: 8.98°H, 7.15°V
  • Теле: 2.97°H, 2.38°V
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания /потребление 230Vac, 0,4 A, 50/60Hz
24Vac, 4A, 50/60Hz
120Vac, 0.8 A, 50/60Hz
Мощность 100W макс.
28,5W, поворотное устройство остановлено, подогрев выключен
Тревожные входы 4
Релейные выходы 2 (30Vdc макс. или 30Vac, @ 1A)
СЕТЬ
Подключение Ethernet IEEE 802.3 100Base-Tx
Сетевые протоколы ONVIF, Profile S (TCP/IPv4, UDP/IPv4, HTTP, NTP, DHCP, WS-DISCOVERY, QoS, RTSP, RTCP, RTP)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Установка Внутренняя /Наружная
Температура эксплуатации -40°C +60°C
Устойчивость к порывам ветра Дианмика: до 160 км/ч
Статика: до 210 км/ч
Устойчивость к динамическим изменениям напряжения электропитания до 2кВ (между фазами), до 4кВ (между фазой и землей, Класс 4)
СЕРТИФИКАЦИЯ
Электрическая безопасностьﾠ ﾠ(CE) EN60950-1,ﾠ ﾠIEC60950-1
Электромагнитная совместимость (CE) EN610000-6-4, EN50130-4, EN55022 (Класс A), FCC Part 15 (Класс A)
Наружная установка (CE) EN60950-22, IEC60950-22
Фотобиологическая безопасность (CE) EN62471 (Светодиодные прожекторы)
Степень защиты IP EN60529 (IP66)
Защита от соленого тумана EN50130-5, EN60068-2-52
Сертификат UL cULus Listed (TYPE 4X)
Сертификат EAC






UPTJBUL Всепогодная распределительная коробка для кабельных соединений (согласно нормам UL)
КРОНШТЕЙНЫ И АДАПТЕРЫ
UPTWBA Настенный кронштейн с внутренним кабельным каналом
UPTWBTAB Парапетный кронштейн с внутренним кабельным каналом
