Серія MAXIMUS MHXT

Взрывобезопасный кожух из нержавеющей стали для тепловизоров



Используемые технологии







РЫНКИ





Основные особенности



  • Материал кожуха – электрополированная пассивированная нержавеющая сталь марки AISI 316L
  • Взрывобезопасное исполнение
  • Внутренняя / наружная установка
  • Рейтинг пыле-, влагозащиты IP66/67
  • 2х3/4’’ отверстия с резьбой для крепления кабельных вводов
  • Встроенный стеклоочиститель
  • Солнцезащитный козырек
  • Температурный режим: -40ºС/+60ºС
  • Соответствие нормам взрывобезопасности: ATEX II 2 G Ex d IIC T6 TA -40°C до +60°C Gb; II 2 D Ex tb IIIC T85°C TA -40°C до +60°C Db IP66/67; IECEx Ex d IIC T6 TA -40°C до +60°C Gb; Ex tb IIIC T85°C TA -40°C до +60°C Db IP66/67; UL – в процессе сертификации

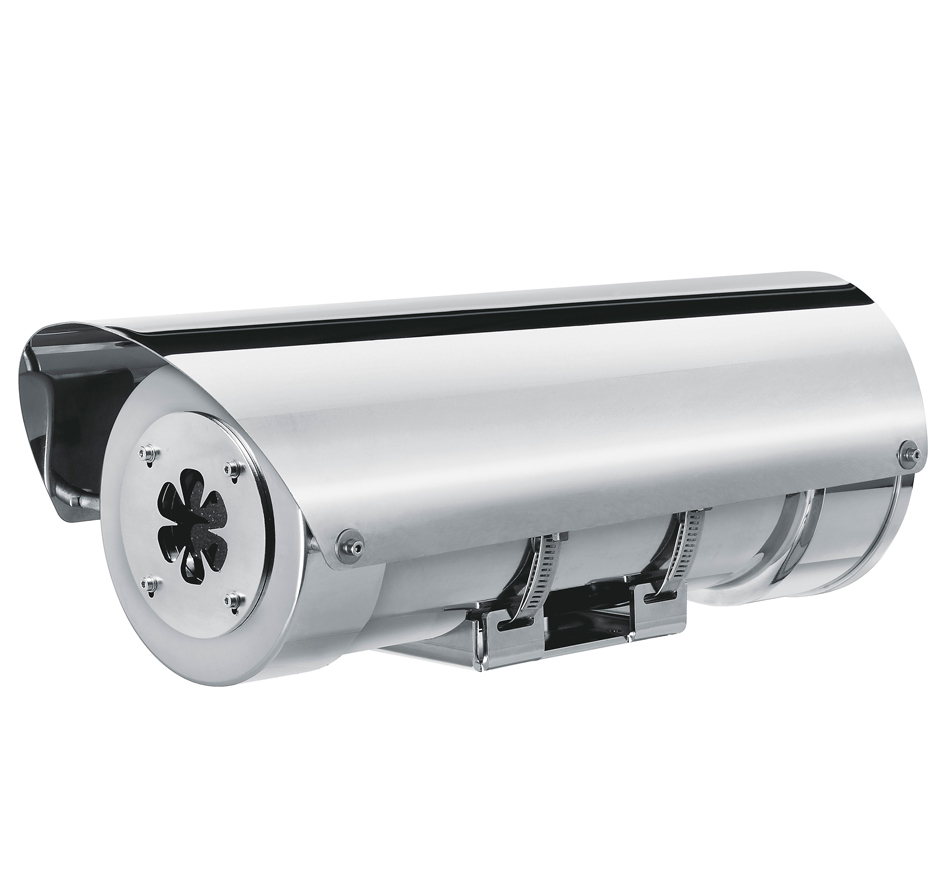

Взрывобезопасный электрополированный кожух MAXIMUS MHXT изготовлен из пассивированной стали марки AISI 316L, отличается высоким уровнем устойчивости к ультрафиолетовому излучению, соленому туману, а также дргуим загрязняющим агентам, присутствующим в атмосфере.



Устройства серии MAXIMUS позволяют обеспечить высокий уровень наблюдения за важными процессами в зонах, подверженных риску взрыва, например, на нефтеперерабатывающих заводах, газовых трубопроводах, нефтеналивных танкерах, морских платформах, а также в рамках технологического производства и отраслей химической промышленности и т.д.



Стандартный нагревательный элемент предполагает возможность эксплуатации кожуха в температурном режиме -40ºС/+60ºС.



Ключевыми отличительными особенностями кожуха являются: наличие германиевого стекла с защитной сеткой, 2 резьбовых отверстия 3/4 " NPT для использования кабельных муфт или каналов, солнцезащитный козырёк и встроенный приемник телеметрических сигналов.



Кожух оснащен нагревателем и диапазон рабочих температур находится в границах от -40° C до + 60° C.



Подключение стало проще благодаря съемным разъемам на монтажной плате. Управление кожухом может осуществляться с помощью программы управления видео через видеокодер с последовательным портом RS485.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Конструкция из нержавеющей стали AISI 316L
Пассивированные и электрополированные внешние поверхности
Силиконовые уплотнительные кольца
Солнцезащитный козырек
Окно с защитной сеткой
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ввод кабелей 2 отверстия 3/4” NPT для кабельных муфт
Вес устройства 16.5 кг
ОКНО КОЖУХА
Материал Германий
Размеры Диаметр: 76mm
Толщина: 10mm
Обработка внешней поверхности Покрытие против царапин (Высокопрочное углеродное покрытие, DLC)
Обработка внутренней поверхности Антибликовое покрытие
Спектральный диапазон от 7.5μm до 14μm
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания /потребление 230Vac, 0.34A, 50/60Hz
120Vac, 0.5A, 50/60Hz
24Vac, 2.2A, 50/60Hz
Нагреватель Ton 15°C±4°C, Toff 22°C±3°C
КОМУНИКАЦИИ
Последовательный интерфейс 1 линия RS-485, полудуплексный
СОВМЕСТИМЫЕ КАМЕРЫ
Потребление энергии (камера и объектив, сопутствующее оборудование) 13W макс.
Размеры камер/Устанавливаемые объективы (ШxВxД) 80x82x245mm макс.
Минимальное расстояние между камерой и окном кожуха 10mm
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Применение Внутренняя /Наружная инсталяция
Температурный режим -40°C +60°C
Рабочая температура/Температура установки (MHX2...A-U, вход 24Vac, с предварительно установленной камерой (Videotec)) от -40°C до +54°C
Относительная влажность 10–95% (без образования конденсата)

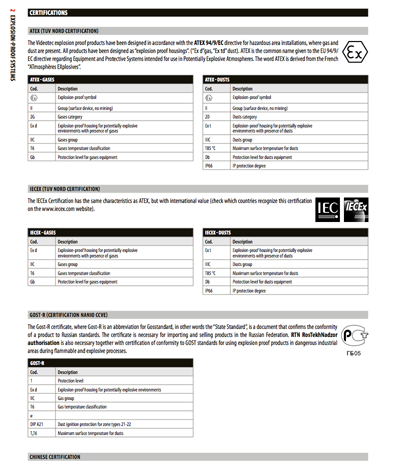

СЕРТИФИКАЦИЯ
ATEX (EN 60079-0: 2012, EN 60079-1: 2007, EN 60079-31: 2009) Ex II 2 G Ex d IIC T6 Gb Ta -40°C to +60°C
Ex II 2 D Ex tb IIIC T85°C Db Ta -40°C to +60°C
IECEX (IEC 60079-0: 2011 Ed.6, IEC 60079-1: 2007-04 Ed.6, IEC 60079-31: 2008 Ed.1) Ex d IIC T6 Gb Ta -40°C to +60°C
Ex tb IIIC T85°C Db Ta -40°C to +60°C
IP66/IP67 (EN60529:1991/A1 2001)
INMETRO (ABNT NBR IEC 60079-0:2008 + Errata 1:2011, ABNT NBR IEC 60079-1:2009 + Errata 1:2011, ABNT NBR IEC60079-31:2011) Ex d IIC T6 Gb -40°C до +60°C
Ex tb IIIC T85°C Db -40ºC à/to +60ºC
IP66/IP67
UL cULus Listed, TYPE 4X (только модели MHX2...A-U, мощностью 24Vac с предварительно установленной камерой (Videotec))
UL listed for USA (только модели MHX2...A-U, мощностью 24Vac с предварительно установленной камерой (Videotec)) Class I, Zone 1, AEx d IIC T6
Zone 21, AEx tb IIIC T85°C
UL listed for Canada (только модели MHX2...A-U, мощностью 24Vac с предварительно установленной камерой (Videotec)) Class I, Zone 1, Ex d IIC T6 Gb
Class II, Groups E, F and G
EAC EX Ex II 2G Ex d IIC T6 Gb,Ta -40°C/+60°C
Ex II 2D Ex tb IIIC T85°C Db Ta -40°C/+60°C
IP66/IP67
KCs 16- KABO-0172X - 16- KABO-0171X Ex d IIC T6
Ex tb IIIC T85°C







OCTEX3/4C Кабельная муфта с уплотнителем EX 3/4” NPT, неармированный кабель IECEX-ATEX-EAC Ex
OCTEXA3/4C Кабельная муфта с уплотнителем EX 3/4” NPT, армированный кабель IECEX-ATEX-EAC Ex
OCTEXB3/4C Защитная кабельная муфта с уплотнителем NPT 3/4”, неармированный кабель IECEX-ATEX--EAC Ex
OCTEXBA3/4C Защитная кабельная муфта с уплотнителем NPT 3/4”, армированный кабель IECEX-ATEX-EAC Ex
OCTEX3/4 Кабельная муфта с уплотнителем EX 3/4” NPT, неармированный кабель ATEX
OCTEXA3/4 Кабельная муфта с уплотнителем EX 3/4” NPT, армированный кабель ATEX
OCTEXB1/2C Неармированный кабель с защитным кабельным вводом EX 1/2” NPT ATEX-IECEx-EAC Ex
OCTEX1/2C Кабельная муфта EX 1/2” NPT, неармированный кабель IECEXATEX-EAC Ex, с уплотнителем 3-8mm
OCTEXS1/2C Кабельная муфта EX 1/2” NPT, неармированный кабель IECEXATEX-EAC Ex, с уплотнителем 7,5-11,9mm
OCTEX1/2-3/4C Адаптер кабельной муфты из никелированной латуни 3/4” - 1/2” NPT IECEX-ATEX-EAC Ex
OEXPLUG3/4 Заглушка EX 3/4” NPT IECEX-ATEX-EAC Ex
USB485 Преобразователь USB-RS485
КРОНШТЕЙНЫ И АДАПТЕРЫ

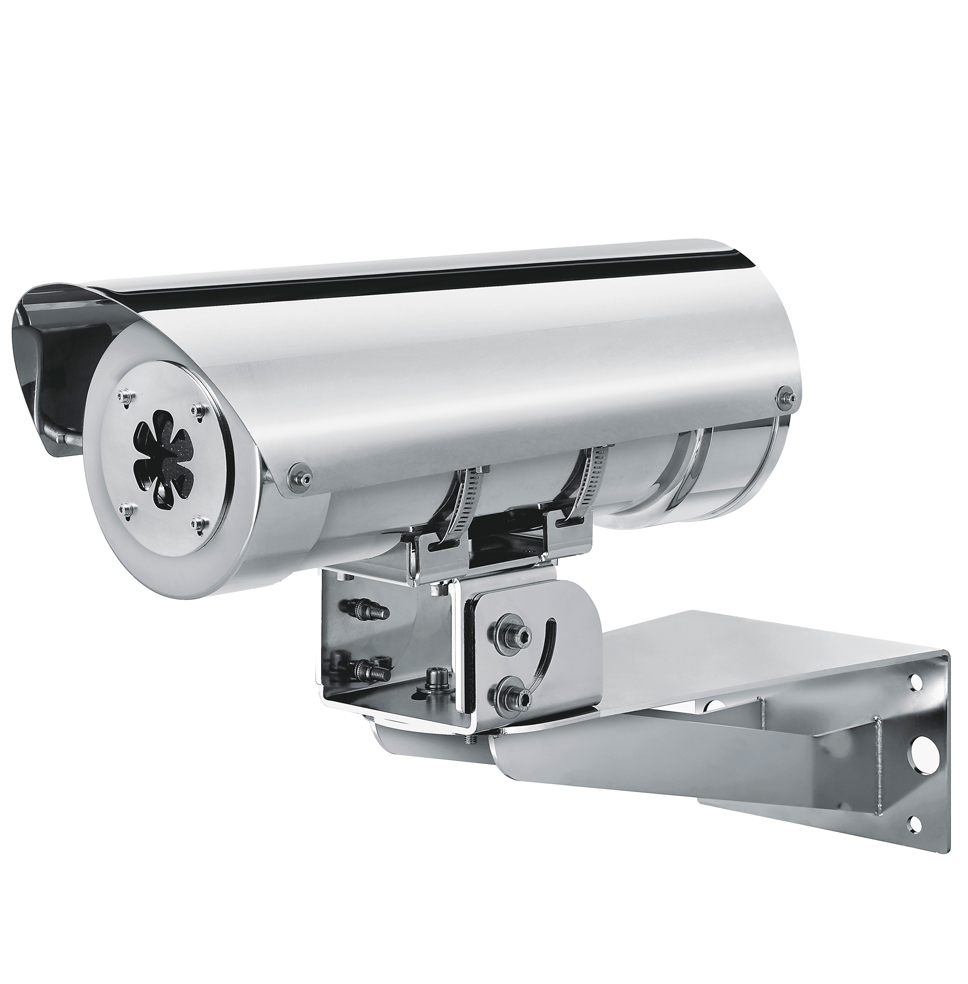

MHXWBS Настенный кронштейн из нержавеющей стали AISI 316L
MPXCW Модуль адаптера из нержавеющей стали AISI 316L для установки на угол
MPXCOL Модуль адаптера для установки на стойке из нержавеющей стали
MHXWFWCA Шарнир из нержавеющей стали AISI316L
