Уличное поворотное устройство
Используемые технологии
РЫНКИ
Основные особенности
- Внутренняя / наружная установка
- Материал исполнения – коррозиестойкий алюминий, окрашенный эпоксидной порошковой краской
- Максимальная нагрузка 12кг
- Функция автопанорамирования
- Опциональные предустановки
- Рейтинг пыле-, влагозащиты IP66
- Интегрированный кронштейн для кожуха
- Монтаж: нормальный/реверсный
- Поворот по горизонтали 0 º-330º, 6º/сек, крутящий момент 6Нм
- Внутренняя настройка лимитов поворота и наклона
- Наклон по вертикали 0º-360º, 3º/сек, крутящий момент 6Нм
- Люфт: горизонтальный 0,17º, вертикальный 0,07º
- 1-2 кабельных ввода PG11 (в зависимости от модификации)
- Совместимые кожухи: HEA, HEB, HEK, HEM, HOV, HTV, VERSO, VERSO POLAR, VERSO HI-POE, VERSO COMPACT
- Эксплуатация в условиях соленого тумана до 1000 часов
- Температурный режим: -20ºС/+50ºС
Опции для заказа
- PTH310 - Поворотная турель, 230VAC, 50/60Hz, макс. нагрузка 12 кг
- PTH311 - Поворотная турель, 24VAC, 50/60Hz, макс. нагрузка 12 кг
- PTH310P - Поворотная турель с предустановками, 230VAC, 50/60Hz, макс. нагрузка 12 кг
- PTH311P - Поворотная турель с предустановками, 24VAC, 50/60Hz, макс. нагрузка 12 кг
Поворотные платформы серии РТН300 предназначены для уличных инсталляций со средней нагрузкой и способны нести вес до 12кг.
Устройство изготовлено из прессованного алюминия, покрытого защитной эпоксиполиестерной краской.
Платформа имеет максимальную скорость поворота в горизонтальной плоскости 6º/сек с углом 330º и наклона в вертикальной - 3º/сек с углом 360º.
Функция автопанорамирования позволяет использовать устройство в автоматическом режиме для сканирования горизонтальной плоскости.
Также, доступна версия с предустановками, оснащенная потенциометрами, для выхода на заданную позицию с помощью телеметрических систем.
Поворотная платформа может управляться различными клавиатурами и современными пультами в сочетании с микропроцессорными приемниками телеметрии.
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Алюминиевый корпус | |
| Эпоксиполиэстеровое порошковое покрытие, цвет RAL9002 | |
| Внешние винты из нержавеющей стали | |
| Стандартное/реверсное положение для монтажа | |
| Поставляется в комплекте с боковым кронштейном для кожуха камеры и вспомогательными приспособлениями для монтажа | |
| Стандартная функция автоматического панорамирования | |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Размеры | 144x161x180 мм |
| Допустимая нагрузка | 12 кг макс. (сбалансированная) |
| Поворот по горизонтали | 0-330° |
| Скорость поворота | Фиксированная, 6°/с |
| Крутящий момент поворота | 6Нм |
| Ограничители горизонтального поворота | Внутренние настраиваемые |
| Наклон по вертикали | 0-360° |
| Скорость наклона | Фиксированная, 3°/с |
| Крутящий момент наклона | 6Нм |
| Люфт | Поворот 0.17°, наклон 0.07° |
| Ограничители вертикального наклона | Внутренние настраиваемые |
| Кабельные вводы | PG11 и заглушка для моделей PTH300 2 x PG11 для моделей PTH300P |
| Вес устройства | 3,7 кг |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Источник питания | 24/230Vac |
| Потребление моторов поворота/наклона | По 7 Вт макс. |
| Потенциометр | 5 кОм, многократное вращение (10 оборотов, макс. 1 млн поворотов вала) (только модели PTH310P / PTH311P) |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Применение | Внутренняя /Наружная инсталяция |
| Температурный режим | -20°C +50°C |
| Защита от воздействия солевого тумана | до 1000 часов (ISO9227) |
| СЕРТИФИКАЦИЯ | |
| Электрическая безопасностьﾠ ﾠ(CE) | EN60065 |
| Электромагнитная совместимость (CE) | EN50130-4, EN61000-6-3 |
| Степень защиты IP | EN60529 (IP66) |
| Сертификат EAC | |
| OPTH3MAN | Комплект для технического обслуживания |
| DOTPTH300 | Комплект для монтажа поворотного устройства PTH300 |
| КРОНШТЕЙНЫ И АДАПТЕРЫ | |
| PTAC | Настенный кронштейн для поворотного устройства PTH300 |
| WFWBTA | Парапетный кронштейн для поворотного устройства серии PTH300 |

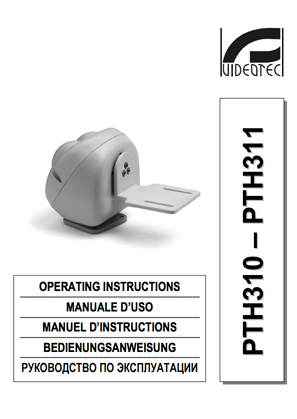

Скачать руководство по эксплуатации PTH300

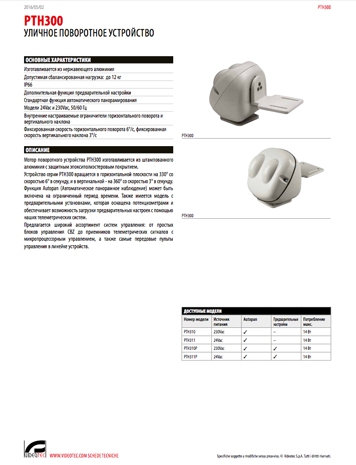

Скачать даташит PTH300
Скачать технический чертеж PTH300
Скачать каталог продукции Videotec
Скачать прайс-лист на продукцию Videotec
| DTMRX2 | Приемник телеметрических сигналов на 12 функций, 230 В переменного тока |
| DTMRX224 | Приемник телеметрических сигналов на 12 функций, 24 В переменного тока |
| DTRX3 | Приемник телеметрических сигналов на 17 функций для серии PTH300 + предустановки |
| DTRX324 | Приемник телеметрических сигналов на 17 функций для серии PTH300 + предустановки |
| Кожухи | PUNTO, HEB, HEK, HOV, VERSO, VERSO COMACT |
