Серія ULISSE PLUS

 Позиционер с увеличенным кожухом



Используемые технологии







РЫНКИ





Основные особенности



  • Увеличенный кожух, поворотное устройство и приемник телеметрии в одном корпусе
  • Оптический сенсор для абсолютной точности позиционирования
  • Непрерывный поворот по горизонтали, наклон +90º/-40º по вертикали
  • Переменная скорость: 0,02º-100º/сек по горизонтали, 0,02º-50º/сек по вертикали
  • Точность выхода на предустановку 0,02º
  • Конфигурирование через экранное меню

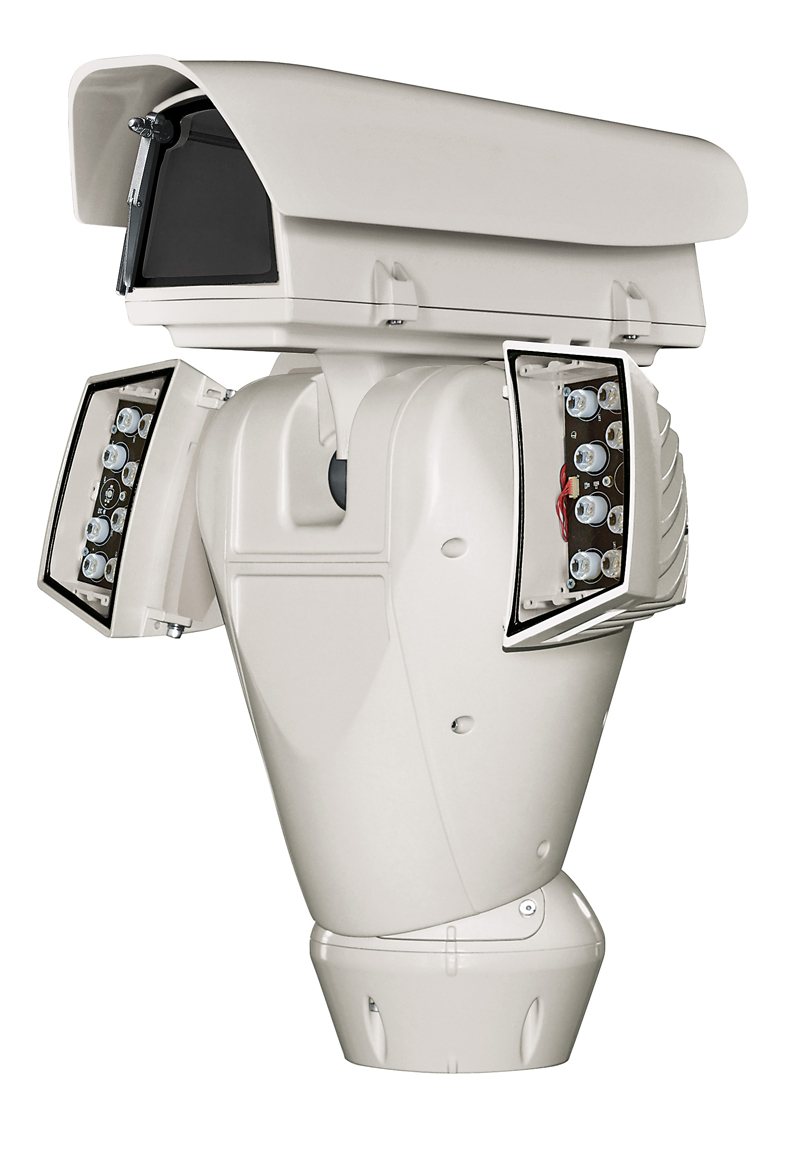

  • Версии со стеклоочистителем, кронштейном для установки двух инфракркасных прожекторов VIDEOTEC без внешней кабельной разводки (прожекторы в комплект поставки не входят)
  • Поддержка различных протоколов (AMERICAN DYNAMICS, PELCO D, VIDEOTEC MACRO, VISTA, TYCO)
  • Рейтинг пыле-, влагозащиты IP66
  • Материал исполнения – алюминий и ABS-пластик
  • Эпоксиполиестерное порошковое покрытие RAL9002
  • Установка на парапет
  • Зубчатые ремни трансмиссии с системой скольжения
  • Предустановленные коннекторы
  • Нулевой люфт
  • Внутренняя / наружная установка
  • Температурный режим: -20ºС/+60ºС

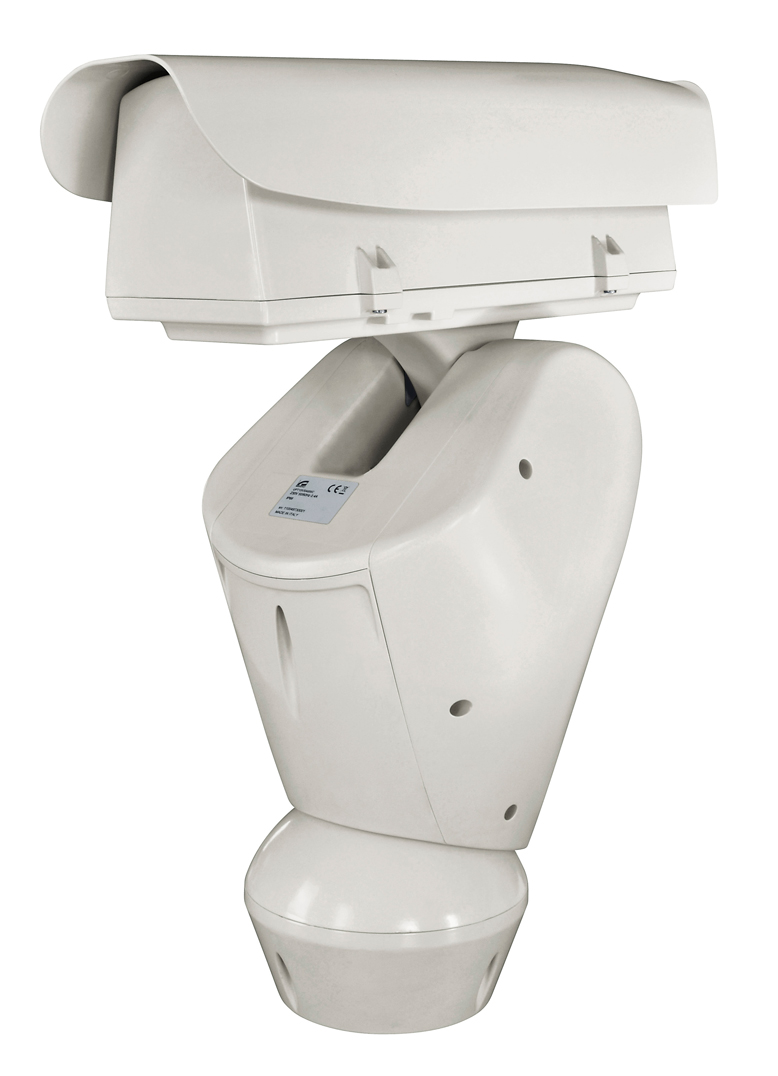

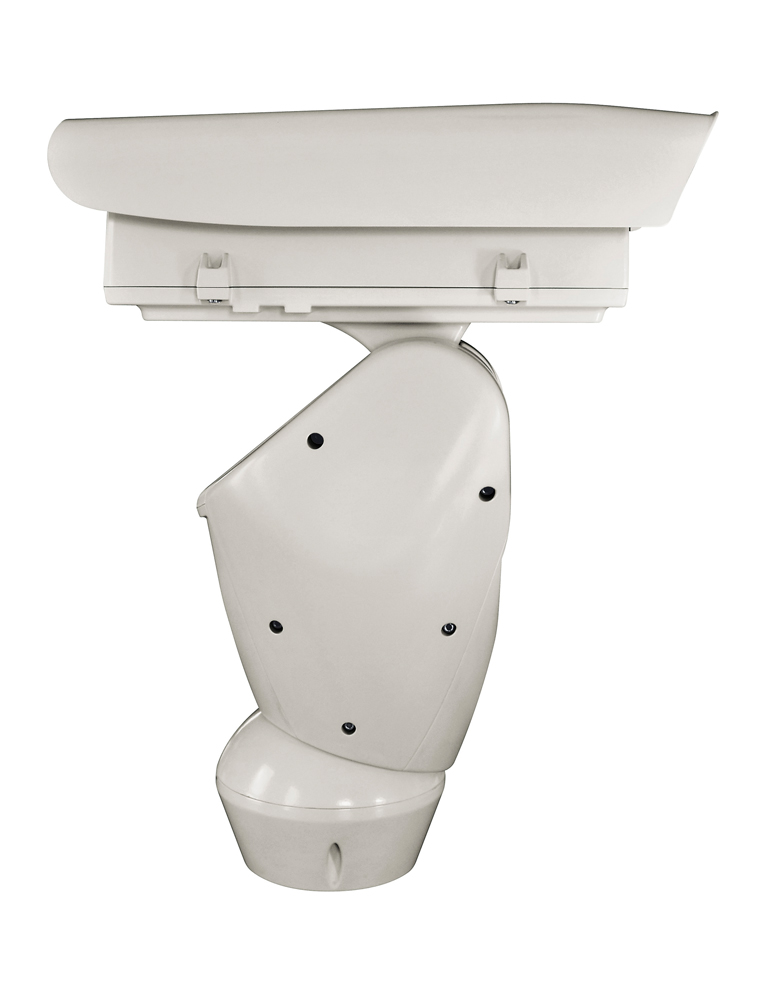

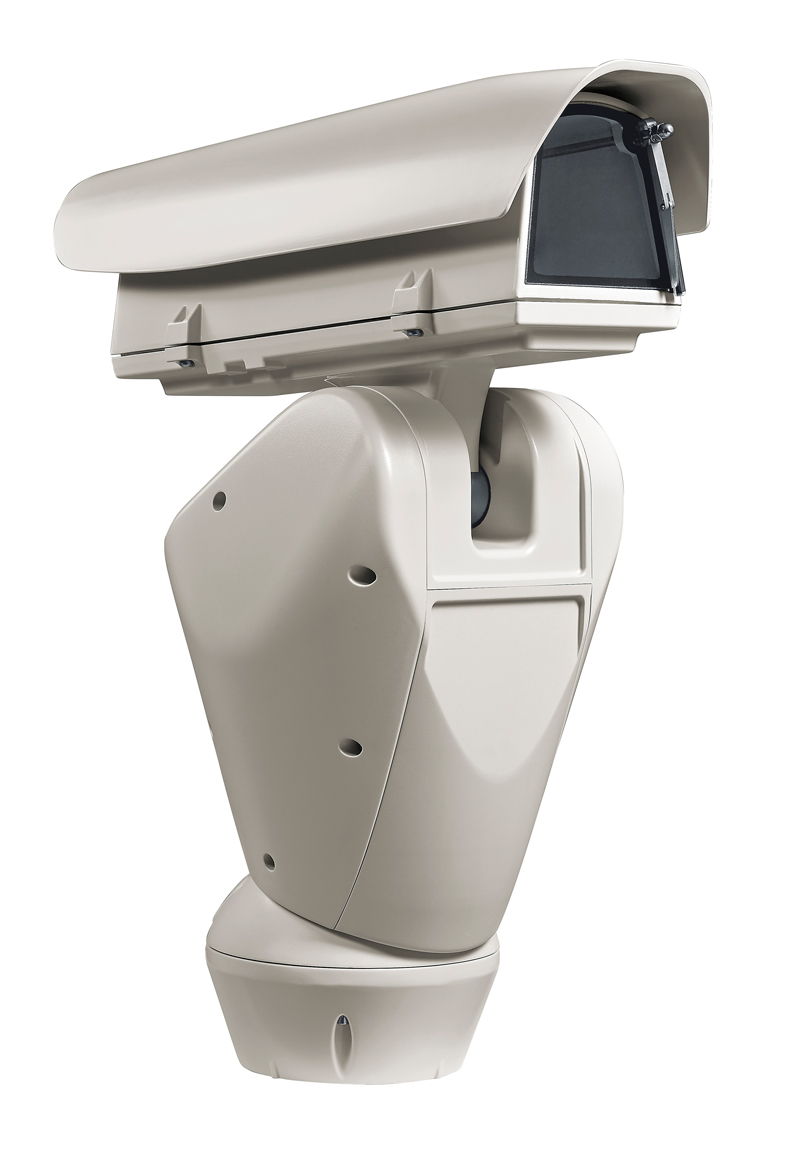

ULISSE PLUS интегрирует в одном элегантном корпусе высокопроизводительную поворотную платформу, приемник телеметрии и увеличенный кожух для видеокамеры со встроенным стеклоочистителем. Габариты кожуха позволяют устанавливать трансфокаторы среднего размера.



Непрерывный поворот по горизонтали осуществляется с переменной скоростью до 100º/сек, наклон по вертикали – до 50º/сек в диапазоне +90º/-40º.



Устройство оснащено функциями автопанорамирования и патрулирования, точность выхода на позицию по предустановке составляет 0,02º. Патрулирование от точки к точке может быть задано с различной скоростью, что позволяет настроить позиционер для максимального соответсвия задачам видеонаблюдения на объекте.



Система включает дифференциальные энкодеры, позволяющие с большой точностью позиционировать видеокамеру в практически любых условиях эксплуатации.



ULISSE PLUS оборудован нагревательным элементом с термостатом и солнцезащитным козырьком, гарантирующим оптимальную внутреннюю температуру кожуха.



В дополнение к экранному меню, позиционер имеет интерфейс RS232 для обновления версии прошивки. Управление устройством осуществляется посредством RS485/RS422. Несколько ULISSE PLUS, объединенных в одну сеть, могут быть настроены синхронно. Дополнительно предлагаются модели с управлением по IP.



Позиционер может быть использован для решения различных задач: патрулирование прибрежных и пограничных зон, контроль за портами и городскими улицами, мониторинг автодорог, видеонаблюдение на стадионах, промышленных предприятиях, тюрьмах, военных учреждениях, периметрах.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Корпус из алюминия и технополимера
Эпоксиполиэстеровое порошковое покрытие, цвет RAL9002
Монтаж на горизонтальную поверхность (парапетная ориентация)
Зубчатая ременная передача
Контактное кольцо
Электронные ограничители хода
Нулевой люфт
Оптические датчики для точного позиционирования
Встроенный стеклоочиститель
Конфигурация параметров протокола телеметрии через DIP переключатель для RS-485
Максимальное количество предустановок: 250 (VIDEOTEC MACRO)
15-символьная строка для обозначения зон и предварительных настроек
Конфигурация посредством экранного меню
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные вводы 3xM16
Поворот по горизонтали непрерывный
Наклон по вертикали от +90° до -40°
Скорость горизонтального поворота от 0,02°/с до 100°/с (от 0,02°/с до 40°/с, со светодиодным прожектором)
Скорость вертикального наклона от 0,02°/с до 50°/с (от 0,02°/с до 30°/с, со светодиодным прожектором)
Точность выхода на предустановку 0.02°
Вес устройства 17,3 кг (17,8 кг, с кронштейнами прожекторов)
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания /потребление 230Vac: 0.4A, 50/60Hz
24Vac: 4A, 50/60Hz
120Vac: 0.8A, 50/60Hz
Мощность 100W макс.
150-190W макс. со светодиодными прожекторами в 24Vac
28,5W, поворотное устройство остановлено, подогрев выключен
Стандартный подогрев кожуха 24Vac, 20W макс.
Тревожные входы 4 тревожных входа: 10-35Vdc (2 входа, со светодиодными прожекторами)
2 тревожных выхода: 50Vdc макс или 30 Vac, 1A (1 выход, со светодиодными прожекторами)
Видеосигнал Коаксиальная линия (1В, 75 Ом)
Источник питания камеры 12Vdc; 800мA
Источник питания объектива 6-15Vdc, 200мA max
Контроллер трансфокатора инверсия полярности и общий провод
Функции Автопанорамирование, Предустановки, Патрулирование
Количество предустановок 250 (VIDEOTEC MARCO)
Отображение информации областей и предустановок 15-значная строка
Настройка OSD Меню
КОММУНИКАЦИИ
Интерфейс RS-232 для обновления прошивки
2 порта RS-485, топология daisy-chain
Адресация до 255 устройств посредством DIP-переключателя
ПРОТОКОЛЫ
Конфигурация параметров протоколов телеметрии с помощью DIP-переключателя
Протокол последовательной связи AMERICAN DYNAMICS, PANASONIC, PELCO D, VIDEOTEC MACRO, VISTA
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Установка Внутренняя /Наружная
Температурный режим (с нагревателем) -20°C +60°C
Температурный режим (с форсированным нагревателем) -30°C +60°C
Относительная влажность 10–95% (без образования конденсата)
Устойчивость к динамическим изменениям напряжения электропитания до 2кВ (между фазами), до 4кВ (между фазой и землей, Класс 4)
СЕРТИФИКАЦИЯ
Электрическая безопасностьﾠ ﾠ(CE) EN60950-1,ﾠ ﾠIEC60950-1
Электромагнитная совместимость (CE) EN50130-4, EN610000-6-3, EN55022 (Класс B), FCC часть 15 (Класс B)
Наружная установка (CE) EN60950-22, IEC60950-22
Степень защиты IP EN60529 (IP66)
Защита от солевого тумана EN50130-5, EN60068-2-52
Сертификат UL cULus Listed (TYPE 4X)
Сертификат EAC







UPTIRPS230N Внешний источник питания для серии ULISSE, предусматривает питание двух светодиодных осветителей, вход 230Vac, всепогодное исполнение. В комплект входит сумеречный датчик
UPTIRPS100N Внешний источник питания для серии ULISSE, предусматривает питание двух светодиодных осветителей, вход 100Vac, всепогодное исполнение.  В комплект входит сумеречный датчик
UPTIRPS120UL Внешний источник питания для серии ULISSE, предусматривает питание двух светодиодных осветителей, вход 120Vac, всепогодное исполнение. В комплект входит сумеречный датчик
UPTHT1 Набор аксессуаров для работы при низких температурах, 24 В переменного тока, 30 Вт
WASPT3V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 120Vac
WASPT1V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 230Vac
WASPT0V23L11M00 Помпа 23л, высота подачи омывающей жидкости до 11м, питание IN 230Vac-24VAC-120Vac
WASPT0V23L5M00 Помпа 23л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac
WASPT0V5L5M00 Помпа 5л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac
UPTJBUL Всепогодная распределительная коробка для кабельных соединений (согласно нормам UL)
UPTIRN60WA00 Светодиодный прожектор для устройства ULISSE, 60°, белый свет, 24Vac - 12/24Vdc
UPTIRN30WA00 Светодиодный прожектор для устройства ULISSE, 30°, белый свет, 24Vac - 12/24Vdc
UPTIRN10WA00 Светодиодный прожектор для устройства ULISSE, 10°, белый свет, 24Vac - 12/24Vdc
UPTIRN309A00 Светодиодный прожектор для устройства ULISSE, 30°, 940nm, 24Vac - 12/24Vdc
UPTIRN109A00 Светодиодный прожектор для устройства ULISSE, 10°, 940nm, 24Vac - 12/24Vdc
UPTIRN608A00 Светодиодный прожектор для устройства ULISSE, 60°, 850nm, 24Vac - 12/24Vdc
UPTIRN308A00 Светодиодный прожектор для устройства ULISSE, 30°, 850nm, 24Vac - 12/24Vdc
UPTIRN108A00 Светодиодный прожектор для устройства ULISSE, 10°, 850nm, 24Vac - 12/24Vdc
КРОНШТЕЙНЫ И АДАПТЕРЫ
UPTWBA Настенный кронштейн с внутренним кабельным каналом
UPTWBTAB Парапетный кронштейн с внутренним кабельным каналом
PTCC1 Адаптер для установки на трубу
WCWGC Адаптер для крепления на угол




ALBERT Устройство цифрового анализа видеосигнала
SM82A Матричный коммутатор на 8 входов, 2 выхода
SM164B Матричный коммутатор на 16 входов, 4 выхода
SM328B Матричный коммутатор на 32 входа, 8 выходов
DCJ Пульт управления матричными коммутаторами, мультиплексорами и телеметрией с трехкоординатным джойстиком
DCZ Универсальный пульт управления ПК приложениями
