Мультиплексор данных
Основные особенности
- 1 вход – 8 выходов
- Коммуникация RS485 до 1200м
- Возможность каскадирования с другими устройствами DCRE485
- Металлический корпус, окрашенный эпоксиполиестерной порошковой краской
- Внутренняя установка
- Температурный режим: 0ºС/+45ºС

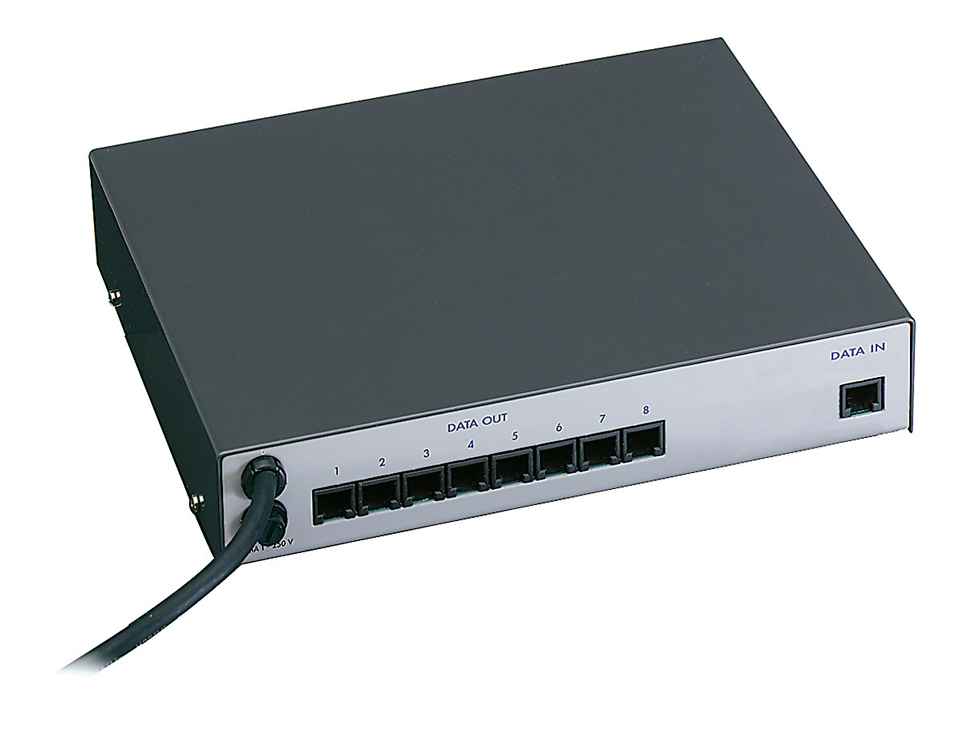

DCRE485 – это мультиплексор данных, предназначенный для увеличения количества линий управления приемниками телеметрии DTRX3, DTRXDC, DTMRX2.
Устройство распределяет данные на 8 выходов одновременно, позволяя организовать топологию «звезда». Данные принимаются и распределяются по шине RS485.
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Вход | 1 последовательный, RS485 |
| Выходы | 8 последовательных, RS485, - направляют данные от входа |
| Коммуникации | Возможность каскадного соединения с другими устройствами DCRE485 |
| Комплектация | Поставляется в комплекте с 8 прямыми телефонными кабелями RJ11, 6/6, длиной около 150 см, 8 распределительными коробками RJ11 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Материал корпуса | Сталь |
| Покрытие | Эпоксиполиэстеровое порошковое, цвет серый |
| Размеры | 222x185x40 мм |
| Вес устройства | 2,4 кг |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Источник питания | 230 В переменного тока, 50/60 Гц |
| Потребление энергии | 10 Вт |
| Защитные предохранители | 63 мA T 230 В |
| СВЯЗЬ | |
| Передача телеметрических сигналов | на последовательный выход RS485, макс. расстояние 1200 м |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Установка | Внутренняя |
| Рабочая температура | 0°C / +45°C |
| СЕРТИФИКАЦИЯ | |
| Электрическая безопасность (CE) | EN60065 |
| Электромагнитная совместимость (CE) | EN50130-4, EN61000-6-3 |
| Сертификат EAC | |

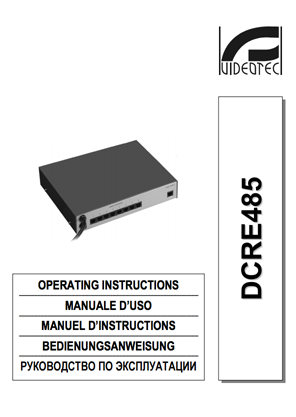

Скачать руководство по эксплуатации DCRE485

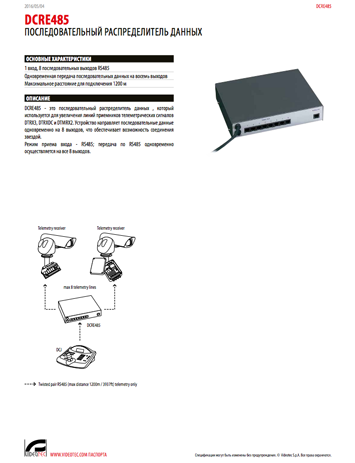

Скачать даташит DCRE485
Скачать каталог продукции Videotec
Скачать прайс-лист на продукцию Videotec
| Последовательный вход: | |
| DCTEL | Пульт для управления матричными коммутаторами и телеметрией |
| DCJ | Пульт для управления матричными коммутаторами и телеметрией с джойстиком |
| Управление через последовательный выход RS485: | |
| DTMRX224 | Приемник телеметрических сигналов на 12 функций, 24 В переменного тока |
| DTMRX2 | Приемник телеметрических сигналов на 12 функций, 230 В переменного тока |
| DTRX324 | Приемник телеметрических сигналов на 17 функций для серии PTH311 + предустановки |
| DTRX3 | Приемник телеметрических сигналов на 17 функций для серии PTH300 + предустановки |
| DTRXDC | Приемник телеметрических сигналов на 13 функций |
