Взрывобезопасный позиционер с кожухом для камеры
Используемые технологии
РЫНКИ
Основные особенности
- Сертификаты Ex d для использования в Зоне 1 и Зоне 2, Группа IIC (Газ), Зоне Ex tb 21 и Зоне 22 (Пыль)
- Монолитная конструкция из антикоррозионного алюминиевого сплава
- Диапазон поворота по горизонтали: 360°, скорость 6°/с, по вертикали: -90°/+90°, скорость 2,4°/с
- Модель с устройством очистки стекла, EXPTD
- Функции предустановок
- Модели с функцией автоматического панорамирования
- Предварительно установленный многожильный армированный кабель длиной 7,5 м
- Температура окружающей среды: от -20°C до +50°C или от -40°C до +50°C с усиленным нагревателем
Опции для заказа

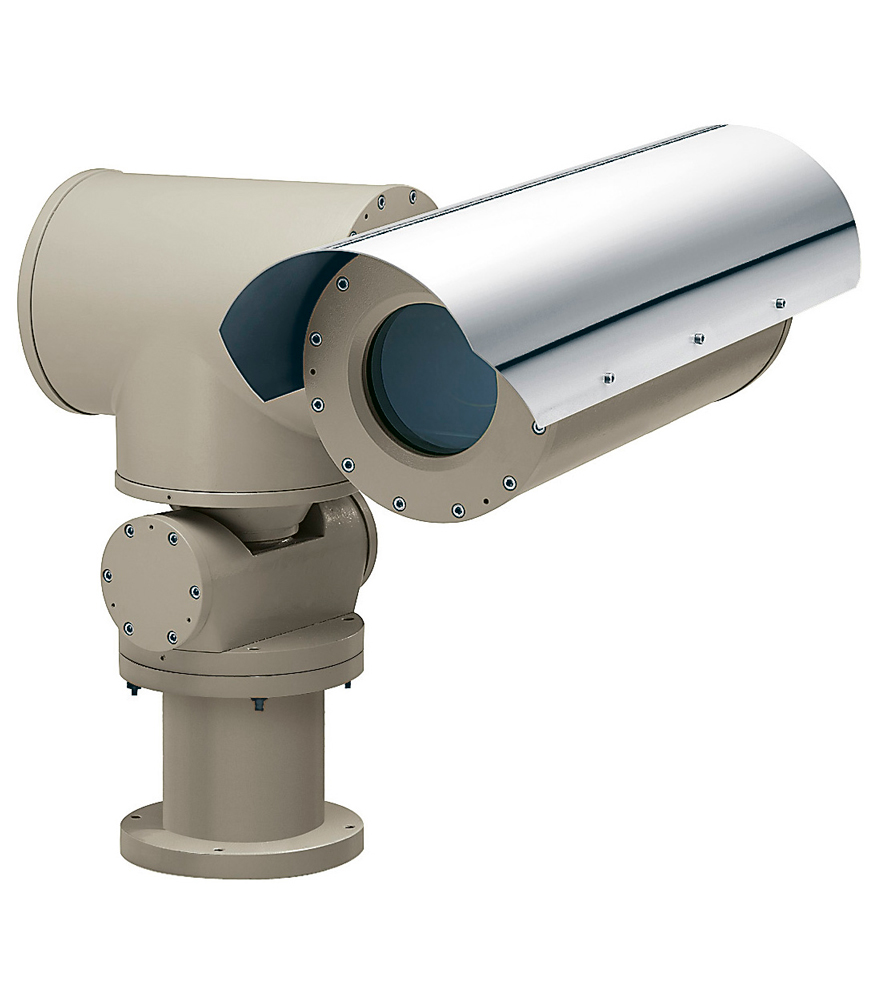

- EXPTC000 - Взрывобезопасный позиционер 24Vac, с кожухом RAL7032, 7,5 м. многожильный кабель, -20°C/+50°C. Без солнцезащитного козырька
- EXPTC033R - Взрывобезопасный позиционер 24Vac, с кожухом RAL7032, 7,5 м. многожильный кабель, функции предустановок и автопанорамирования, -40°C/+50°C. Без солнцезащитного козырька

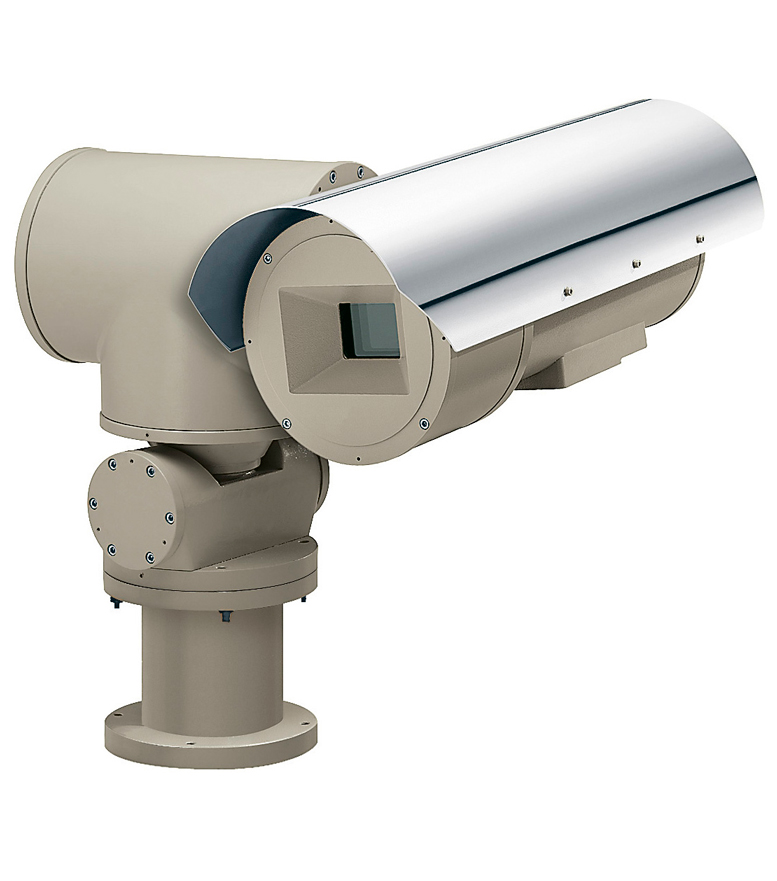

- EXPTD035R - Взрывобезопасный позиционер 24Vac, с кожухом RAL7032, 7,5 м. многожильный кабель, функции предустановок и автопанорамирования, устройство очистки стекла, --40°C/+50°C. Без солнцезащитного козырька
Линейка взрывобезопасных позиционеров EXPT отличается отсутствием внешних кабельных линий между поворотной платформой и кожухом для управления поворотным устройством или камерой с объективом.
Устройства поставляются с предварительными настройками и нагревателем кожуха. Опционально позиционеры могут быть оснащены солнцезащитным козырьком, функцией автоматического панорамирования, а также запатентованным устройством защиты и очистки стекла.
Механизм очистки стекла состоит из фланца, прилегающего к кожуху, внешнего фланца, взрывобезопасной центральной части с надежным прозрачным стеклом, привода, питающегося от 24Vac, двух роликов и прозрачной майларовой пленки, устанавливаемой перед стеклом.
Мотор приводит ролики в движение посредством зубчатой передачи для прокрутки загрязненной майларовой пленки, перемещая на ее место чистый сегмент.
Поворотные устройства EXPT изготавливаются из прочного отливаемого под давлением антикоррозионного алюминиевого сплава группы AISi 7Mg ENAB 42000. Управление функциями поворотного устройства осуществляется с помощью приемника телеметрических сигналов EXDTRX.
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Нержавеющий штампованный алюминий | |
| Окраска порошковой краской, цвет RAL7032 | |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Поворот по горизонтали | 360° |
| Скорость горизонтального поворота (фиксированная) | от 6°/с |
| Крутящий момент поворота | 2,5кгм |
| Диапазон наклона | ±90° |
| Скорость вертикального наклона (фиксированная) | 2,4°/с |
| Крутящий момент наклона | 6 кгм |
| Ограничители горизонтального поворота | Настраиваются только для функции автоматического понарамирования |
| Кабельные вводы | Ex d 3/4" NPT IP66 ATEX для армированных кабелей, согласно маркировке на кожухе |
| Многожильный кабель | Длина 7,5 м, диаметр 21.4mm, 21 жила 0.5mm², 6 жил 1.5mm², 2 RG179, 75 Ohm |
| Минимальный радиус изгиба | 10 диаметров кабеля |
| Внешние размеры | EXPTC 427,5x571,4x560mm EXPTD 573,5x581x580mm |
| Внутренние размеры | EXPTC Ø 180x380mm EXPTD Ø 180x460mm |
| Внутреннее полезное пространство | EXPTC 100x100x280mm EXPTD 100x100x280mm |
| Вес устройства | EXPTC 56,5kg EXPTD 62kg |
| Размеры стекла | EXPTC Ø 114mm EXPTD 70x56mm |
| Устройство очистки стекла | Ø 250x140mm Майларовая пленка: ширина 80mm, длина 18 м, 350 шагов подачи пленки, обозначения на последних 50 см пленки |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Источник питания /потребление | 24Vac, 50/60Hz |
| Мощность | 50W макс |
| Потребление (поворотное устройство остановлено, подогрев выключен) | 0W |
| Функции предварительной настройки | Стандартные вертикальные и горизонтальные потенциометры |
| Усиленный нагреватель, Ton 10°C±4°C, Toff 25°C±3°C | 3 резистора в кожухе 2 резистора в поворотном устройстве (по одному на каждый мотор) Потребление: 100W макс. |
| Устройство очистки стекла | 24Vac, Потребление энергии 2W макс. |
| Устройства для установки внутри кожуха | Камера с объективом максимальной общей мощностью 20W Блок питания 24Vac (только для аналоговой камеры) Полезный объем для камеры / объектива: 2800 см³ Минимальное расстояние от стенок кожуха до камеры/объектива: 12mm |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Установка | Внутренняя /Наружная |
| Температурный режим (нагреватель) | -20°C +50°C |
| Температурный режим (форсированный нагреватель) | -40°C +50°C |
| Относительная влажность | 10–95% (без образования конденсата) |
| СЕРТИФИКАЦИЯ | |
| ATEX (EN 60079-0: 2009, EN 60079-1: 2007, EN 60079-31: 2009) | Ex II 2G Ex d IIC T6 Gb bEx II 2D Ex t IIIC T85°C Db IP66 |
| IECEx (IEC 60079-0: 2007, IEC 60079-1: 2007, IEC 60079-31: 2008) | Ex d IIC T6 Gb Ex t IIIC T85°C Db IP66 |
| EAC EX | Ex d IIC T6 Gb Ex tb IIIC T85 Db IP66 |
| KCs 16-KA4BO-0059 - 16-KA4BO-0056 | Ex d IIC T6 Ex tb IIIC T85°C |
| EXPTS | Солнцезащитный козырек 650mm для серии EXPT |
| КРОНШТЕЙНЫ И АДАПТЕРЫ | |
| EXPTWB000 | Кронштейн RAL7032 для серии EXPT |
| ЗАПАСНЫЕ ЧАСТИ | |
| OEXMYLAR | Запасной комплект майларовой пленки, 18 м, 350 шагов подачи пленки |
| OEXVETN | Передняя крышка со стеклом для EXHC, EXPTC |
| OEXDPVN | Цельный передний фланец с устройством защиты стекла для серий EXHD и EXPTD |
| OSLIEX | Внутренняя направляющая с нагревателем для серий EXHC и EXPTC |
| OSLIEXD | Внутренняя направляющая с нагревателем для серий EXHD и EXPTD |
Скачать руководство по эксплуатации EXPT

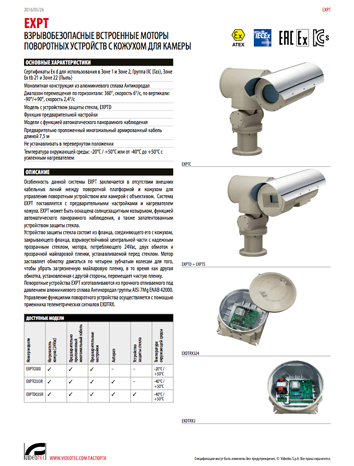

Скачать даташит EXPT
