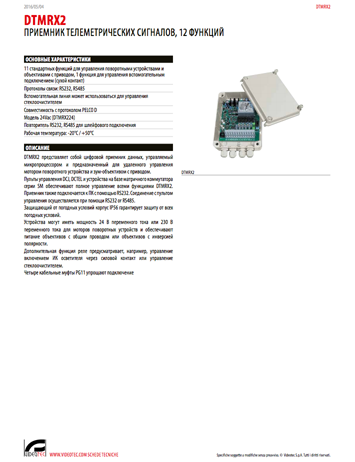

Серія DTMRX2

Приемник телеметрии на 12 функций



Основные особенности



  • Микропроцессорное управление
  • 12 функций (Вверх, Вниз, Влево, Вправо, Авто, Ближе, Дальше, Открыть диафрагму, Закрыть диафрагму, Крупнее, Мельче, AUX)
  • Управление по RS232, RS485 или коаксиальному кабелю
  • Удаленное управление по RS485 до 1200м
  • Рейтинг пыле-, влагозащиты IP56
  • 99 выбираемых дип-переключателями адресов
  • Повторитель RS232 и RS485 для шлейфовой конфигурации
  • Управление объективами с инверсионной полярностью и общим проводом
  • Коммуникация:
    - вход линии сигналов телеметрии по коаксиальному кабелю RG59 или эквивалентному для приема данных от матричных коммутаторов серии SM на расстоянии до 350м;
    - вход линии сигналов телеметрии RS485 для приема данных от матричных коммутаторов серии SM на расстоянии до 1200м;
    - вход линии сигналов телеметрии RS485 для приема данных от пультов на расстоянии до 1200м;
    - вход линии сигналов телеметрии RS232 для управления с ПК или пульта на расстоянии до 15м.
  • Светодиод для индикации питания
  • Светодиод для индикации приема команды
  • Светодиод для индикации приема данных
  • EEPROM-память для сохранения активированных функций
  • Пластиковый корпус, 4 кабельных ввода PG11
  • Протоколы: Videotec (1200, 9600, 19200, 38400 бод), MACRO (1200, 9600, 19200, 38400 бод), PELCO D (2400 бод)
  • Внутренняя / наружная установка
  • Температурный режим: -20ºС/+50ºС



Опции для заказа



  • DTMRX2 - Приемник телеметрических сигналов с 12 функциями, 230VAC
  • DTMRX224 - Приемник телеметрических сигналов с 12 функциями, 24VAC





DTMRX2 – это цифровой микропроцессорный приемник телеметрии, предназначенный для удаленного управления поворотными платформами и трансфокаторами.



Все функции приемника доступны через устройства управления: пульты DCJ, DCTEL и матричные коммутаторы серии SM. Приемник также может быть подключен к ПК посредством интерфейса RS232.



Коммуникация с устройствами управления осуществляется по линиям RS485, RS232 или по коаксиальному кабелю (в этом случае максимальное расстояние до матричного коммутатора составит 350м).



Всепогодный корпус с рейтингом пыле-, влагозащиты IP56 обеспечивает устойчивость к атмосферным осадкам.



Приемник доступен в версиях для поворотных устройств на 24VAC и 230VAC, и может запитывать объективы с инверсионной полярностью или общим проводом.



Встроенное вспомогательное реле служит для управления внешними устройствами: например, включением ИК-прожектора через контакт питания или активацией стеклоочистителя.



Кабельные соединения реализуются через 4 ввода PG11.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Функции 12: UP, DOWN, LEFT, RIGHT, AUTO, ZOOM TELE, ZOOM WIDE, FOCUS NEAR, FOCUS FAR, IRIS OPEN, IRIS CLOSE, AUX
Адреса для выбора DIP-переключателей 99
Протоколы связи RS232, RS485
Повторитель RS232 или RS485 для шлейфового подключения
Светодиодные индикаторы питание устройства;
прием команд;
получение данных
Возможность использования объективов с инверсией полярности и объективов с общим проводом
EEPROM для сохранения активных настроек

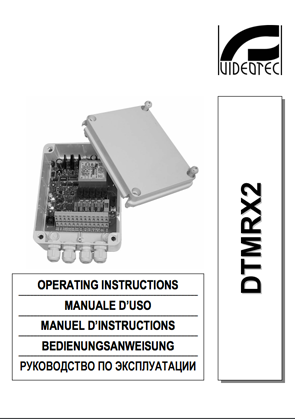

Комплектация Поставляется в комплекте с руководством по эксплуатации, 2 заглушками PG11, 4 настенными креплениями и соответствующими крепежными винтами
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса Пластмасса
Кабельные вводы 4 х PG11
Размеры 225x154x81 мм
Вес устройства 1 кг
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
DTMRX2
Питание 230 В переменного тока, 50/60 Гц
Потребление 10 Вт
Максимальная коммутируемая мощность 100 Вт
Питание устройства позиционирования 230 В переменного тока, 50/60 Гц
Питание объектива от 3 В постоянного тока до 14 В постоянного тока, 100 мA макс.
AUX-контакт вспомогательный сухой контакт 1 А, 230 В переменного тока или 1 A 24 В переменного тока
Защитный предохранитель: F1: F 250 мА L 250 В
DTMRX224
Питание 24 В переменного тока, 50/60 Гц
Потребление 10 Вт
Максимальная коммутируемая мощность 100 Вт
Питание устройства позиционирования 24 В переменного тока, 50/60 Гц
Питание объектива от 3 В постоянного тока до 14 В постоянного тока, 100 мA макс.
AUX-контакт вспомогательный сухой контакт 1А, 24 В или 1A 230Vac
Защитный предохранитель: F1: F 2,5 A L 250 В
ПРОТОКОЛЫ
PELCO D (2400 бод)
VIDEOTEC (1200, 9600, 19200, 38400 бод)
VIDEOTEC MACRO (1200, 9600, 19200, 38400 бод)
СВЯЗЬ
Cкорость передачи Регулируемая
Входы телеметрии RS485 для подключения последовательного выхода матричного коммутатора серии SM, макс. расстояние 1200 м;
RS485 для подключения последовательного выхода пульта управления, максимальное расстояние 1200 м;
RS232 для подключения ПК или пульта управления, макс. расстояние 15 м
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Установка Внутренняя / Наружная
Рабочая температура -20°C / +50°C
СЕРТИФИКАЦИЯ
Электрическая безопасность (CE) EN60065
Электромагнитная совместимость (CE) EN50130-4, EN55022 (Класс B), FCC Part 15 (Класс B)
Степень защиты IP EN60529 (IP56)
Сертификат EAC
