DCTEL

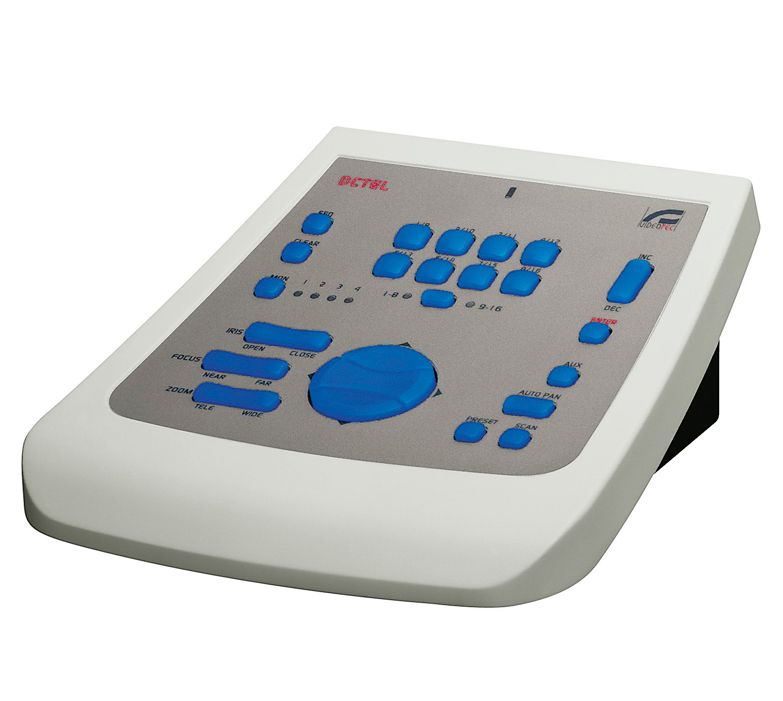

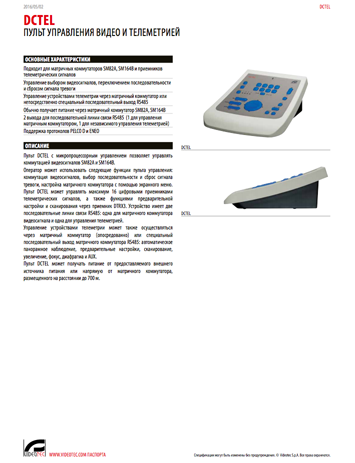

Пульт управления матричными коммутаторами и телеметрией



Основные особенности



  • Эргономичный дизайн
  • Управление 16 камерами и 16 приемниками телеметрии
  • Функции: поворот, наклон, автопанорамирование, предустановки, сканирование, трансфокатор, фокус, диафрагма и вспомогательный выход
  • Макс. 8 предустановок для каждого поворотного устройства
  • Тревожный сброс
  • 22 прорезиненные клавиши
  • 4 светодиода для индикации активного монитора, 8 светодиодов для индикации активной камеры, 2 светодиода для индикации активной группы камер (1-8 или 9-16), 1 светодиод для индикации питания
  • Возможность питания от коммутаторов серий SM82B, SM164B на расстоянии до 700м
  • Коммуникация: две линии RS485 (одна прямая для управления матричными коммутаторами до 1200м, одна свободная для 16 приемников телеметрии)
  • Внутренняя установка




Микропроцессорный пульт DCTEL позволяет настраивать и управлять матричными коммутаторами серий Videotec SM82B и SM164B.



Оператору доступен следующий набор функций матричного коммутатора: ручное переключение видеосигналов, автоматическое листание, тревожный сброс, настройка матричных коммутаторов посредством экранного меню.



Кроме того, DCTEL может контролировать до 16 цифровых приемников телеметрии, а также функции предустановок и сканирования совместно с ресиверами серии DTRX3.



Пульт оснащен двумя линиями RS485: одна для управления матричными коммутаторами, одна - для устройств телеметрии.



Приемники телеметрии могут также управляться посредством специального выхода на матричных коммутаторах (команды подаются на коммутатор, а он, в свою очередь, транслирует их на ресивер).



Доступные функции телеметрии: автопанорамирование, предустановки, сканирование, трансфокатор, фокус, диафрагма и вспомогательный выход.



Пульт DCTEL может питаться от поставляемого в комплекте блока питания или напрямую от матричного коммутатора на расстоянии до 700м.





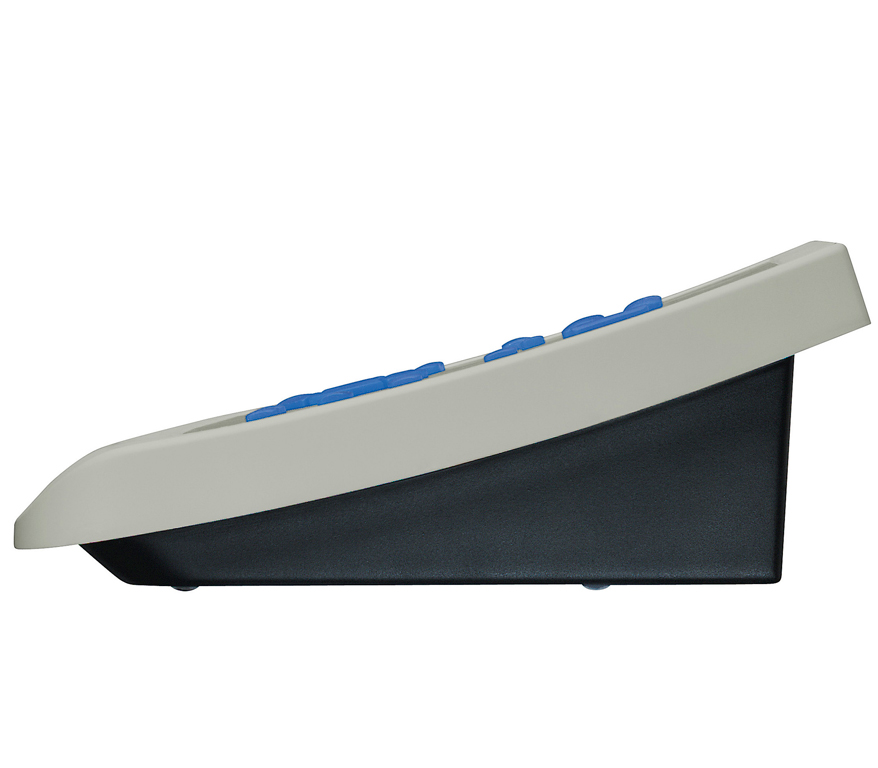

Корпус из термостойкого противоударного ABS-пластика
Размеры: 205x190x80 мм
2 разъема RJ11
Гнездовой разъем источника питания
DIP-переключатель конфигурации
Вес устройства: 0,6 кг
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания (в комплекте) IN 100-240Vac - OUT 12Vdc, 47/63 Гц, 1 A
ПРОТОКОЛЫ
Видео линия VIDEOTEC (1200, 9600, 19200, 38400 бод)
VIDEOTEC MACRO (1200, 9600, 19200, 38400 бод)
Телеметрическая линия

ENEO (1200, 9600, 19200, 38400 бод)

PELCO D (2400 бод)
VIDEOTEC (1200, 9600, 19200, 38400 бод)
VIDEOTEC MACRO (1200, 9600, 19200, 38400 бод)
СВЯЗЬ
2 линии связи RS485:
1 линия прямой связи с матричным коммутатором, макс. расстояние 1200 м
1 линия для контроля до 16 телеметрических приемников
Настраиваемая скорость передачи данных
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Установка Внутренняя
Рабочая температура 0°C / +40°C
СЕРТИФИКАЦИЯ
Электрическая безопасностьﾠ ﾠ(CE) EN60950-1
Электромагнитная совместимость (CE) EN50130-4, EN55022 (Класс B), EN61000-6-3, FCC Part 15 (Класс B)
Сертификат EAC




SM82A Матричный коммутатор видеосигнала, 8 входов и 2 выхода
SM164B Матричный коммутатор видеосигнала, 16 входов и 4 выхода
DTMRX224 Приемник телеметрических сигналов на 12 функций, 24 В переменного тока
DTMRX2 Приемник телеметрических сигналов на 12 функций, 230 В переменного тока
DTRX324 Приемник телеметрических сигналов на 17 функциий, 24 В переменного тока, для серии PTH300 + предустановки
DTRX3 Приемник телеметрических сигналов на 17 функциий, 230 В переменного тока, для серии PTH300 + предустановки
DTRXDC Приемник телеметрических сигналов на 13 функций
