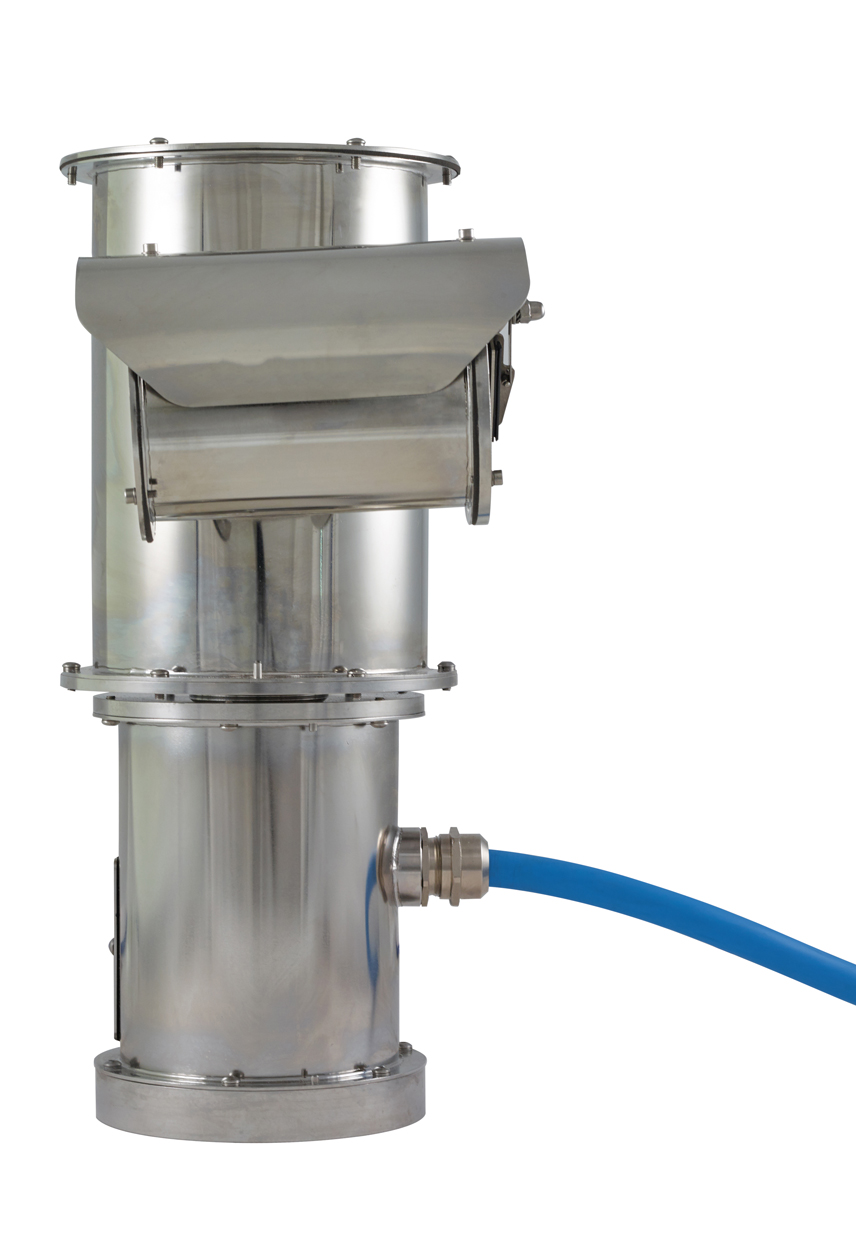

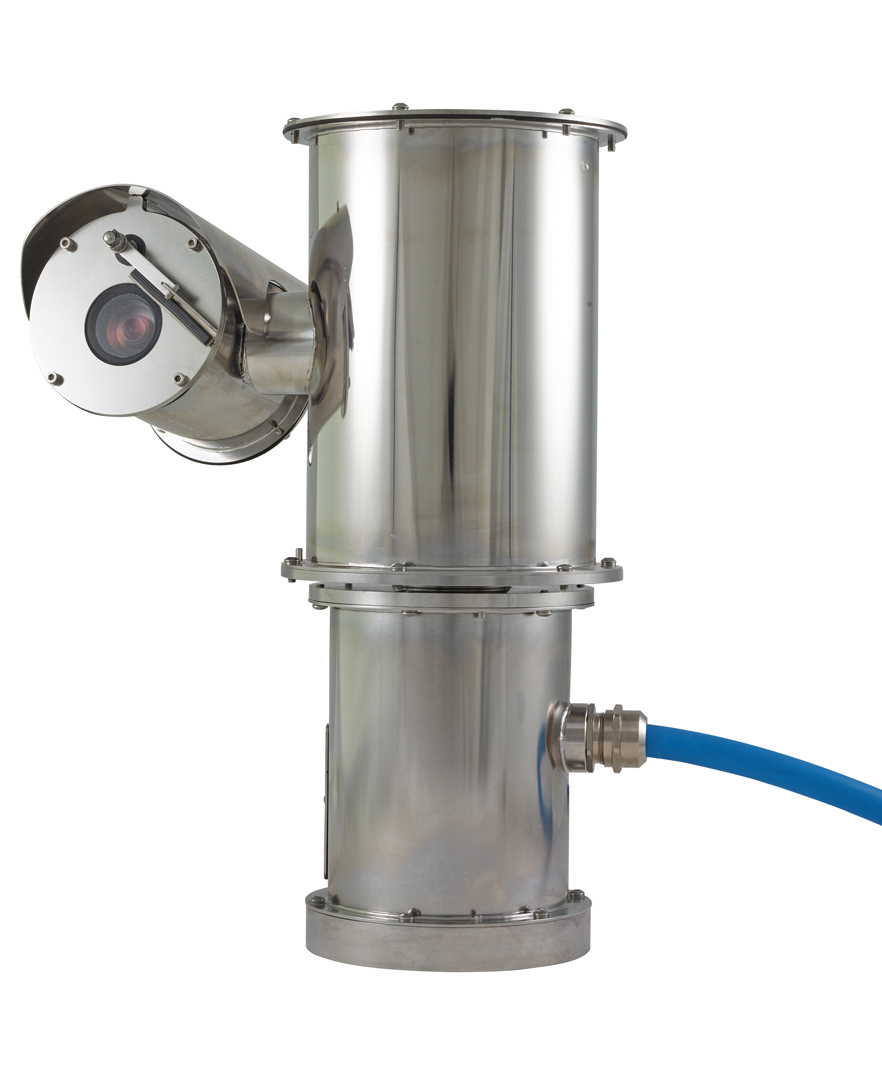

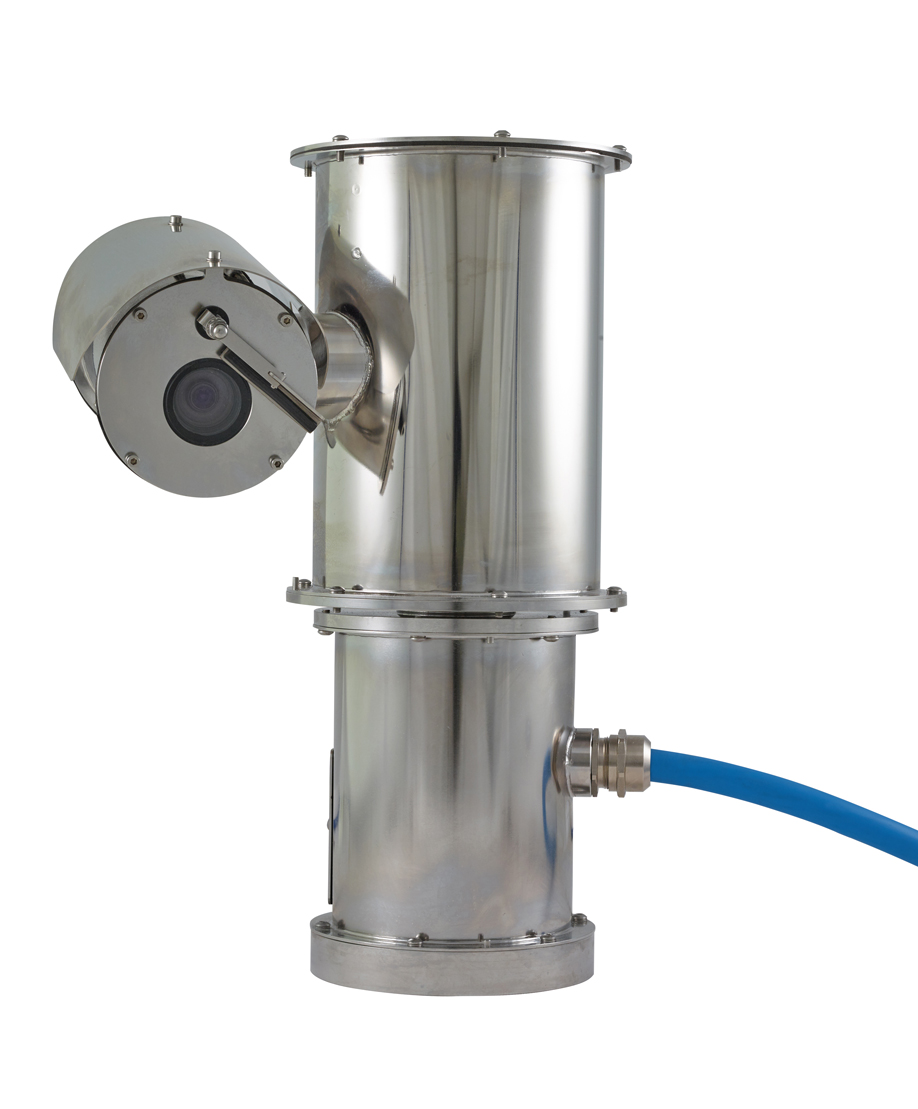

Серія NXPTZ

Позиционер со встроенной камерой для работы в экстремальных условиях

Используемые технологии

РЫНКИ

Основные особенности

Корпус из электрополированной нержавеющей стали AISI 316L
Предустановленный многожильный кабель
Рейтинг пыле/влагозащиты IP66
Переменная скорость: 0,1°-100°/сек поворот и наклон
Точность выхода на предустановку: 0,02°
Встроенная видеокамера с трансфокатором 36х
- Система прогрессивного сканирования
- Высокое разрешение: до 550ТВЛ
- Усовершенствованная система стабилизации изображения
- День/ночь (Auto ICR: механический ИК-фильтр)
Встроенный стеклоочиститель
Температура эксплуатации: -40°/+60°

ПОДОБРАТЬ КОНФИГУРАЦИЮ

NXPTZ это интегрированный позиционер, специально разработанный для сложных условий эксплуатации в зонах с повышенным риском коррозии (индустриальные и морские/прибрежные инсталляции).

Благодаря усоврешенствованному процессу сборки и использованию высококачественной пассивированной электрополированной стали AISI 316L, устройство отличается большим сроком эксплуатации и минимальными требованиями к обслуживанию.

Специальная обработка корпуса создает оболочку, полностью защищающую позиционер от коррозии.

Все модели доступны в аналоговых и IP-версиях.

Управление функциями поворота/наклона/увеличения может быть реализовано по локальной сети или Internet с использованием компрессии H.264/AVC по протоколу ONVIF Profile S.

Позиционер всегда поставляется со встроенным стеклоочистителем; в качестве опции доступны омыватели различной емкости и высотой подачи жидкости.

ОБЩИЕ ХАРАКТЕРИСТИКИ
Корпус из нержавеющей стали AISI 316L
Пассивированная электрополированная внешняя поверхность
Система динамического позиционирования
Предварительно установленный многожильный кабель (3 м)
Встроенный стеклоочиститель
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Поворот по горизонтали	360°, непрерывный
Наклон по вертикали	от -90° до +90°
Скорость горизонтального поворота (регулируется)	от 0.1°/с до 100°/с
Скорость вертикального наклона (регулируется)	от 0.1°/с до 100°/с
Точность выхода на предустановку	0.02°
Строка для обозначения зон и предустановок	16-символов
Максимальное количество предустановок	250
Функции	Автопанорамирование, Предустановки, Патрулирование, Туры (макс. 3), Автопереворот
Вес устройства	20,5 кг
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания /потребление	230Vac: 0.5A, 50/60Hz 24Vac: 5A, 50/60Hz 120Vac: 1A, 50/60Hz
Мощность	120W макс. 29W, поворотное устройство остановлено, подогрев выключен
Плата тревожных входов/выходов	Тревожные входы: 5 Выходы реле: 2 (1A, 30Vac/60Vdc макс)
ВИДЕО аналоговая модель
Выход видеосигнала	75 Ом, 1В (напряжение пика) (PAL/NTSC)
ВИДЕО модель IP
Сжатие	H.264/AVC, MJPEG
Видеопоток	2 независимых видеопотока Full HD или 4 независимых видеопотока, в зависимости от конфигурации
Разрешение изображения	от FullHD до 352x240, 18 шагов настройки
Возможность выбора частоты кадров	от 1 до 60 кадров/с
Веб-сервер	+
Совместимость	Стандарт ONVIF Profile S
СВЯЗЬ
Конфигурация	Посредством экранного меню
Интерфейсы	2 полудуплексных последовательных интерфейса RS-485 или дуплексный интерфейс RS-422
Обновление ПО	С удаленного пульта управления (только протоколы VIDEOTEC MACRO и PELCO D)
Адресация посредством DIP-переключателей	До 999 устройств
СЕТЬ
Порт Ethernet LAN 10/100T
СЕТЕВЫЕ ПРОТОКОЛЫ
Протокол	ONVIF, Profile S
Конфигурация устройства	TCP/IPv4, TCP/IPv6, UDP/IPv4, UDP/IPv6, HTTP, NTP, DHCP, WS-DISCOVERY, QoS
Потоковая передача данных	RTSP, RTCP, RTP
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Установка	Внутренняя /Наружная
Температурный режим	от -40° до +60°C
Устойчивость к динамическим изменениям напряжения электропитания	2кВ (между фазами), до 4кВ (между фазой и землей, Класс 4
СЕРТИФИКАЦИЯ
Электрическая безопасностьﾠﾠ(CE)	EN60950-1
Электромагнитная совместимость (CE)	EN610000-6-4, EN50130-4, EN55022 (Класс A), FCC Part 15 (Класс A)
Наружная установка (CE)	EN60950-22, IEC60950-22
Степень защиты IP	EN60529 (IP66)
Сертификат UL	cULus Listed (TYPE 4X, только для моделей с 24Vac)
Сертификат EAC

ХАРАКТЕРИСТИКИ ВСТРОЕННОЙ АНАЛОГОВОЙ ВИДЕОКАМЕРЫ	День/Ночь 36х
	PAL	NTSC
Оптический зум	36x, f=3.4 (широкоугольный) до 122,4mm (теле) / F1.6 до F4.5
Широкий динамический диапазон (Fix/Auto)	+
Прогрессивная разверкта	+
Цифровая стабилизация изображения	+
Баланс белого	Режимы: Auto, ATW, Indoor, Outdoor (Фикс./Авто), натриевая лампа (Фикс./Авто)
Горизонтальное разрешение	До 550ТВЛ
День-ночь, механический фильтр	+
Сенсор	1/4’’ EXView HAD CCD
Количество эффективных пикселей	~440000 pix	~380000 pix
Мин. чувствительность, цвет. (фильтр вкл.)	1,4 лк /1/50сек 0,1 лк /1/3сек	1,4 лк /1/60сек 0,1 лк /1/4сек
Мин. чувствительность, ч/б (фильтр выкл.)	0,01 лк /1/3сек	0,1 лк /1/4сек
Автоматическое увеличение скорости затвора в ночное время	+
Отношение сигнал/шум	Более 50дБ
Настройка экспозиции	авто, приоритет затвора, приоритет диафрагмы, приоритет яркости, ручная
Компенсация задней засветки	Вкл/Выкл
Сферическое маскирование приватных зон	+
Маскирование приватных зон	Вкл/Выкл (24 позиции)
Максимальное количество отображаемых маск. блоков	8
Разрешение маскировочных блоков	160х120 (гор. х верт.)
Маскирование	15 различных типов маскирования: 14 цветов и мозаика
Система фокусировки	авто (чувствительность: высокая, низкая), по триггеру PTZ, ручная
Интеллектуальное управление объективом	Автоматическая система сброса параметров объектива
Наблюдение за удаленными и близлежащими объектами	+
Цифровой зум	12x (432x с оптическим зумом)
Угол обзора	57,8º (широкоугольный) 1,7º (теле)
Минимальная дистанция до объекта	10мм (широкоугольный) до 1500мм (теле)
Скорость затвора	1/1 – 1/10000сек

WASPT3V23L30M00	Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 120Vac
WASPT1V23L30M00	Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 230Vac
WASPT0V23L11M00	Помпа 23л, высота подачи омывающей жидкости до 11м, питание IN 230Vac-24VAC-120Vac
WASPT0V23L5M00	Помпа 23л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac
WASPT0V5L5M00	Помпа 5л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac
WASNX1V10L20M00	Помпа 10л из нержавеющей стали, высота подачи омывающей жидкости 20м, питание IN 230Vac
WASNX2V10L20M00	Помпа 10л из нержавеющей стали, высота подачи омывающей жидкости 20м, питание IN 24VAC
WASNX3V10L20M00	Помпа 10л из нержавеющей стали, высота подачи омывающей жидкости 20м, питание IN 120Vac
CMS-CMA	Многожильный кабель: Ethernet, питания, коаксиальный видеокабель, сигнальные провода, реле и телеметрия
КРОНШТЕЙНЫ И АДАПТЕРЫ
NXPTZWB	Настенный кронштейн из нержавеющей стали AISI 316L
NXPTZTW	Крепление для монтажа на парапет из нержавеющей стали AISI 316L
NXPTZCOL	Трубный адаптер из нержавеющей стали AISI 316L
NXPTZCW	Угловой адаптер из нержавеющей стали AISI 316L
