Серія SM164B

Матричный коммутатор



Основные особенности



  • Конфигурирование посредством экранного меню
  • 16 видеовходов
  • 4 видеовыхода
  • Удаленное управление 4 пультами
  • Линия телеметрии
  • Возможность настройки с ПК
  • Функция маскирования приватных зон
  • Меню на четырех языках (Итальянский, Французский, Немецкий, Английский)
  • Различные последовательности для каждого видеовыхода
  • Идентификационные текстовые имена по каждому видеовыходу
  • Настройки даты и времени
  • Сброс тревоги: вручную с пульта, по внешнему контакту, по таймеру
  • Гибкая настройка тревожных контактов по всем 16 видеовходам
  • Управление посредством триггерных контактов устройств записи
  • Тревожный зуммер
  • Реле, активируемое любым тревожным контактом
  • Управление телеметрией по коаксиалу и RS485
  • Установка в 19’’ стойку, высота 1U
  • Коммуникация:
    - управление телеметрией по коаксиальному кабелю по 16 каналам (мин. дистанция 5м, макс. дистанция 350м.);
    - управление телеметрией по шине RS485 на расстоянии до 1200м;
    - 4 линии RS485 для подключения до 4 пультов управления на расстоянии до 1200м;
    - 1 последовательный порт RS232 для подключения к ПК на расстоянии до 15м: управление и обновление прошивки
  • Протоколы: линия телеметрии – Videotec (1200, 9600 бод), MACRO (1200, 9600, 19200, 38400 бод), PELCO D (2400, 4800, 9600, 19200 бод)
  • Внутренняя установка

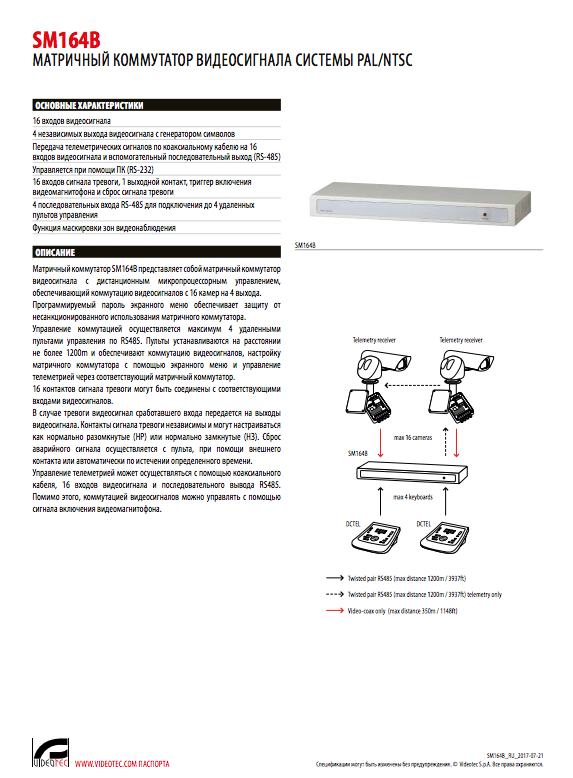

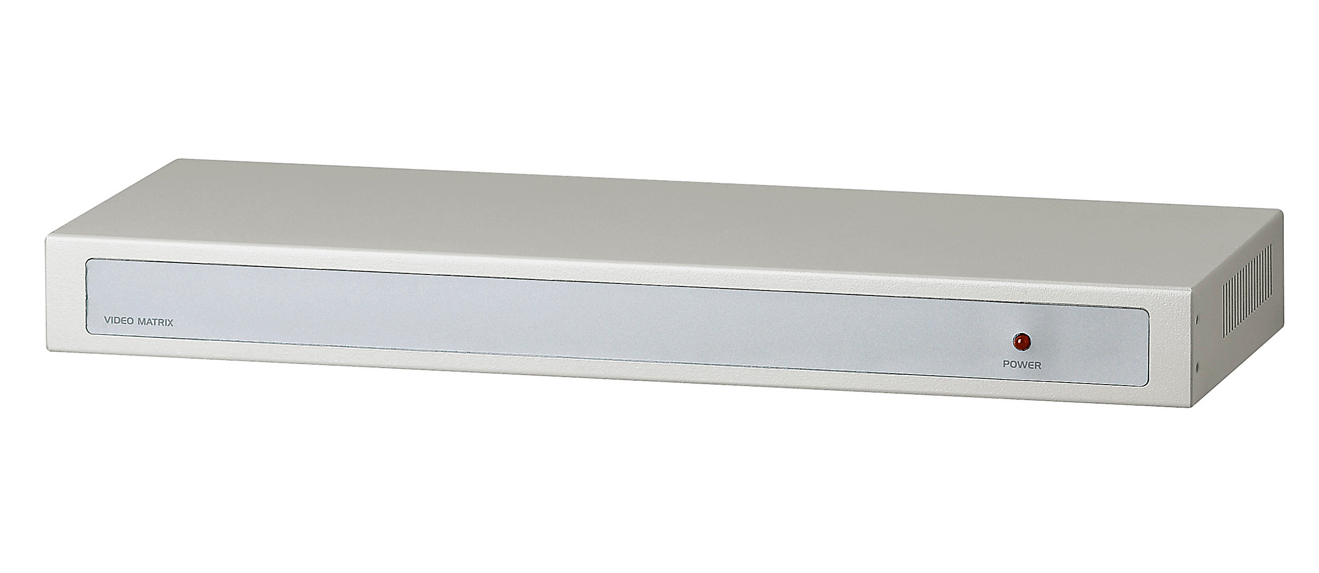

SM164B – это микропроцессорный матричный коммутатор с удаленным управлением, позволяющий переключать 16 видеокамер на 4 монитора.



Система паролей, программируемая посредством экранного меню, позволяет защитить устройство от несанкционированного использования.



Управление коммутаторами осуществляется максимум 4 пультами по шине RS485 на расстоянии до 1200м. Пульты позволяют переключать видеоканалы, настраивать матрицу посредством экранного меню и управлять сигналами телеметрии.



16 тревожных контактов могут быть ассоциированы с соответствующими видеоканалами: в случае активации тревоги предустановленная видеокамера переключается на заданный монитор. Тревожные контакты могут быть независимо настроены как НЗ или НО. Сброс тревоги производится с пульта, внешнего контакта или по таймеру.



Для управления телеметрией используются 16 коаксиальных линий или шина данных RS485.



Управление переключением видеосигналов также может контролироваться триггерными контактами устройств записи.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Макс. 16 камер
Макс. 4 монитора
Макс. 4 удаленных пульта
Программирование видеосигнала с помощью экранного меню
Меню на 4 языках (итальянский, английский, французский, немецкий)
Разные последовательности коммутации для каждого выхода видеосигнала
Строка обозначения каждого выхода
Управление датой и временем
Способы сброса сигнала тревоги: с пульта, с помощью внешнего аварийного сигнала, автоматически по истечении определенного времени
Полностью конфигурируемые входы сигнала тревоги для всех 16 входов видеосигнала
Управление включением видеомагнитофона
Предупреждающий звуковой сигнал в случае аварийной ситуации
Реле может быть активировано каждым сигналом тревоги
Управление устройствами телеметрии по вспомогательной линии RS485 и по коаксиальному кабелю
Ограничение обзора фиксированной камеры для защиты информации
Вход 75Ohm при неотключаемой нагрузке
Оснащается источником питания с широким диапазоном напряжения, 3 силовыми кабелями, 2 телефонными кабелями RJ11, 2 распределительными коробками с разъемами RJ11 и разъемом DB25
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса Сталь
Покрытие Эпоксиполиэстеровое порошковое покрытие, цвет RAL7036 и черный
Размеры Стойка 19”, 1U, 432x45x180mm
Разъемы
  • Разъем DB25 (сигнал тревоги)
  • 5 разъемов RJ11 (4 для пультов управления и 1 для телеметрической линии)
  • 1 гнездовой разъем источника питания
  • 1 гнездовой разъем DB9 (ПК)
  • 16 BNC-входов видеосигнала
  • 4 BNC-выхода видеосигнала
Вес устройства 3.5kg
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания IN от 100Vac до 240Vac, 50/60Hz - OUT 12Vdc, 1.25A
Потребление 15W макс.
Входы 16 входов, 75Ohm, напряжение пика 1Vpp (PAL/NTSC)
Выходы 4 выхода, 75Ohm, напряжение пика 1Vpp (PAL/NTSC);
Диапазон рабочих частот > 6Mhz
Нижняя частота среза (-3dB): 9Hz
Коэффициент сигнал-шум > 48dB при 5,5Mhz
Релейные контакт 50Vac, 0.3A
ПОСЛЕДОВАТЕЛЬНАЯ СВЯЗЬ
Передача телеметрических сигналов по коаксиальному кабелю на 16 входов видеосигнала (мин. расстояние 5m, макс. расстояние 350m)
Передача телеметрических сигналов на последовательный выход RS485, максимальное расстояние 1200m
4 последовательных входа RS485 для получения данных с 4 удаленных пультов управления, максимальное расстояние 1200m
Последовательный вход RS232 для обновления ПО и управления с ПК, макс. расстояние 15m
Телеметрическая линия, Протоколы:
  • PELCO D (2400, 4800, 9600, 19200 baud)
  • VIDEOTEC (скорость передачи данных 1200, 9600 baud)
  • VIDEOTEC MACRO (скорость передачи данных 1200, 9600, 19200, 38400 baud)
PELCO является зарегистрированной торговой маркой.
ОКРУЖАЮЩАЯ СРЕДА
Применение Для установки внутри помещений
Рабочая температура от 0°C до +40°C
СЕРТИФИКАЦИЯ
Электрическая безопасностьﾠ ﾠ(CE) EN60950-1
Электромагнитная совместимость (CE) EN50130-4, EN55022 (Класс В), EN61000-6-3, FCC Part 15 (Класс В)
Сертификат EAC




DCTEL Пульт управления матричными коммутаторами и телеметрией
DCJ Пульт управления матричными коммутаторами, мультиплексорами и телеметрией с трехкоординатным джойстиком
DTMRX224 Приемник телеметрических сигналов на 12 функций, 24 В переменного тока
DTMRX2 Приемник телеметрических сигналов на 12 функций, 230 В переменного тока
DTRX324 Приемник телеметрических сигналов на 17 функций для серии PTH300 + предустановки
DTRX3 Приемник телеметрических сигналов на 17 функций для серии PTH300 + предустановки
DTRXDC Приемник телеметрических сигналов на 13 функций
