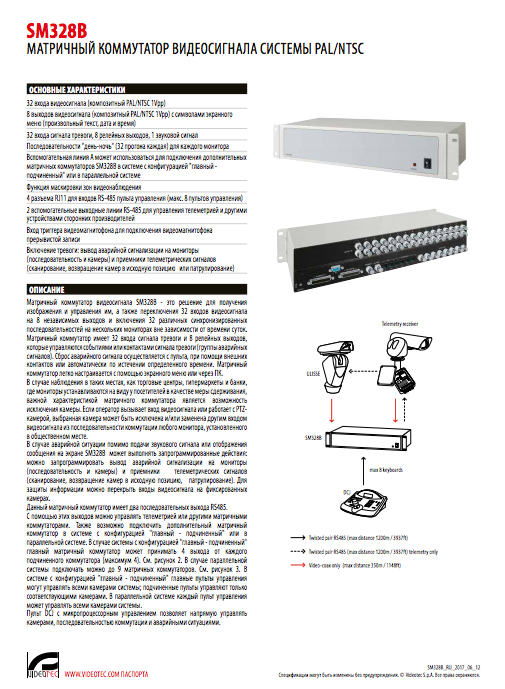

SM328B

Матричный коммутатор



Основные особенности



  • 32 видеовхода, 8 видеовыходов
  • Конфигурирование посредством экранного меню или с ПК (Windows 98/2000/XP)
  • Схемы подключения Master/Slave и параллель
  • Детектор потери видеосигнала
  • 32 последовательности (до 32 шагов в каждой)
  • 32 тревожных входа
  • 24-значные имена камер
  • До 8 пультов управления
  • Меню на четырех языках (Итальянский, Французский, Немецкий, Английский)
  • Маскирование приватных зон на фиксированных камерах
  • Функция блокриовки камеры для систем общественного наблюдения
  • Интеллектуальные реакции на тревогу: вызов определенной камеры или последовательности, телеметрические функции (сканирование, возврат в исходную позицию, патрулирование)
  • Управления сигналами телеметрии по RS485 или коаксиальному кабелю
  • Журнал событий
  • Три временных режима: «День», «Ночь», «Праздник»
  • До 16 праздничных дней
  • До 8 вариантов времени закрытия
  • До 4 различных варианта времени включения/выключения дневной последовательности на уровне недели
  • 64 временных события в сутки, включающие: активирование/блокировка пульта, тревожных контактов, реле
  • 24-значные текстовые тревожные сообщения
  • 4 варианта сброса тревоги:
    - по таймеру (от 1 секунды до 1 часа);
    - с пульта после авторизации оператора;
    - по внешнему контакту;
    - автоматически после прекращения тревоги (для постоянно активированного тревожного контакта)
  • Каждый видеовыход может быть настроен на реакцию (вызов камеры или последовательности) или игнорирование тревоги
  • Каждый тревожный контакт может быть настроен как НЗ или НО
  • Система приоритетов при одновременной активации нескольких тревог
  • Тревожный зуммер
  • Установка в 19’’ стойку, высота 2U
  • Протоколы: линия телеметрии – Videotec (1200, 9600 бод), MACRO (1200, 9600, 19200, 38400 бод), PELCO D (2400, 4800, 9600, 19200 бод)
  • Коммуникация:
    - 4 линии RS485 для подключения до 8 пультов на расстоянии до 1200м;
    - 2 дполнительные линии RS485 для подключения телеметрии и других устройств на расстоянии до 1200м (линия А может быть использована для подключения дополнительных матричных коммутаторов по схемам Master/Slave или в параллели);
    - 1 последовательны порт RS232 для подключения к ПК на расстоянии до 15м: настройка и выгрузка конфигурации на ПК для анализа текущих установок
  • Внутренняя установка

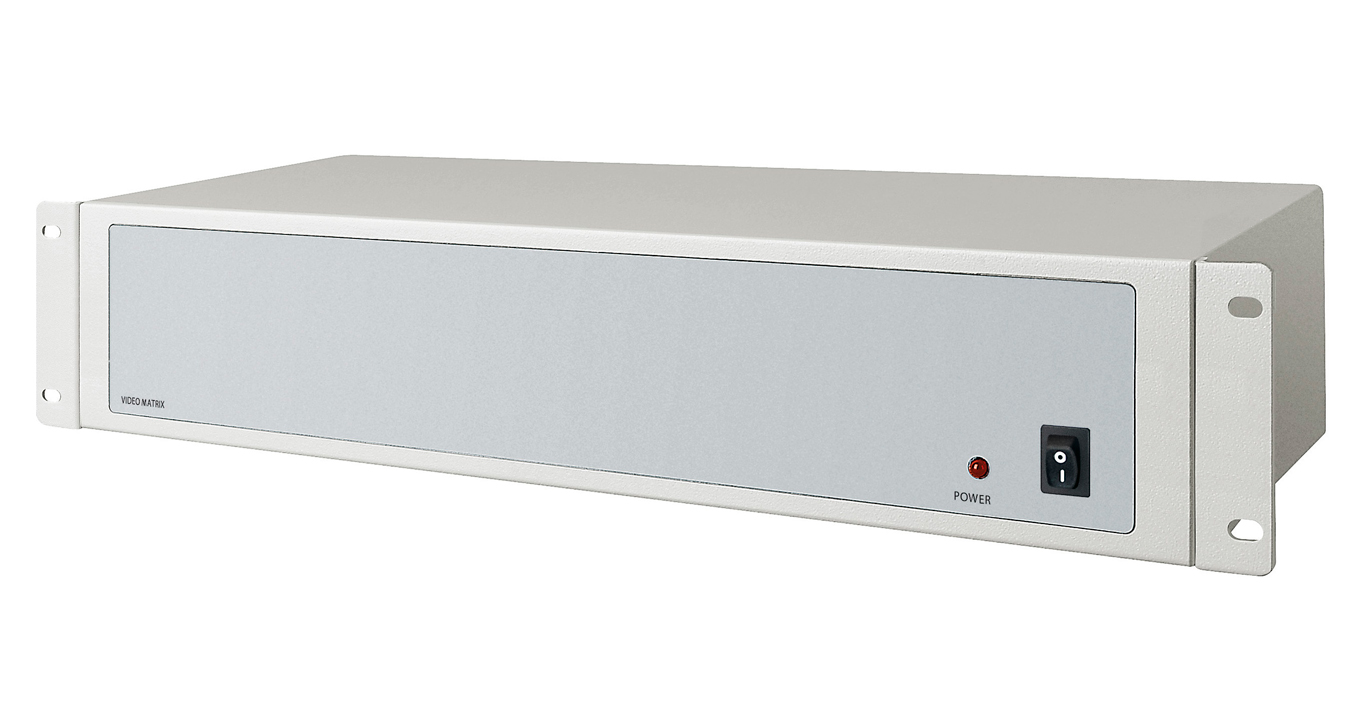

Матричный коммутатор SM328B – это устройство для переключения и управления видеосигналами, оснащенное 32 входами и 8 выходами.



Коммутатор способен активировать до 32 синхронизированных последовательностей по группам мониторов в зависимости от режима: «День», «Ночь», «Праздник».



В устройстве предусмотрены 32 тревожных входа и 8 релейных выходов, управляемых по событиям или контактам (тревожным группам). Сброс тревоги может быть произведен с пульта, посредством внешнего контакта или автоматически по таймеру.



Матричный коммутатор конфигурируется через экранное меню или с ПК (Windows 98/2000/XP).



На объектах типа торговых центров, супермаркетов или банковских учреждений, где мониторы установлены в том числе и в общественных зонах в качестве сдерживающего фактора, полезной станет функция блокировки камеры: в случае вызова оператором конкретного видеоканала или управления телеметрией, соответствующая камера блокируется/заменяется в последовательностях, транслируемых на публичных мониторах.



В дополнение к тревожному зуммеру или экранному текстовому сообщению, активируемым определенным тревожным событием, доступен также ряд интеллектуальных реакций: вызов определенной камеры или последовательности, телеметрические функции (сканирование, возврат в исходную позицию, патрулирование). На фиксированных камерах также могут быть настроены замаскированные приватные зоны.



Матричный коммутатор имеет 2 шины данных RS485, используемые для управления сигналами телеметрии или другими коммутаторами по схеме Master/Slave и в параллели.



При схеме Master/Slave к ведущему коммутатору может быть подключено до 4 ведомых. В этом случае Master-пульт управляет всеми камерами, Slave – только камерами, подключенными к соответствующему коммутатору.
При параллельной схеме до 9 матричных коммутаторов могут быть объединены в единую сеть; каждый пульт управляет всеми камерами в системе.



Микропроцессорные пульты DCJ и DCT позволяют напрямую управлять камерами, последовательностями, настройками тревог.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Максимум 32 входа видеосигнала
24-символьная строка для каждой камеры
Макс. 8 выходов видеосигнала; один из выходов дополнительно используется для управления переключением с видеомагнитофона
32 независимые автоматические 32-шаговые последовательности
Макс. 8 пультов управления
Возможность настройки с помощью экранного меню или ПО для ПК
Меню настроек на четырех языках (итальянский, английский, французский, немецкий)
Ограничение обзора фиксированной камеры для защиты информации
Возможность исключения камеры, если монитор установлен в общественном месте
Включение тревоги: вывод аварийной сигнализации на мониторы (последовательность и камеры) и приемники телеметрических сигналов (сканирование, возвращение камер в исходную позицию или патрулирование)
Канал журнала регистрации событий
Простое управление матричным коммутатором с помощью ПК
ДАТА И ВРЕМЯ
3 интервала времени: день, ночь или выходные
В течение недели отдельные дни включают 4 разных периода начала/завершения ежедневной последовательности.
Управление 16 меняющимися выходными днями
Управление 8 периодами (для праздников)
Автоматическое управление функцией перехода на летнее время автоматическая функция для Европы/Америки/т.д. и определенных пользователей)
ВРЕМЕННЫЕ СОБЫТИЯ
максимум 64 временных события в течение 24 часов, что обеспечивает:
  • включение/отключение пультов управления
  • включение/отключение контактов сигнала тревоги
  • включение/отключение отдельных реле
АВАРИЙНЫЕ СИГНАЛЫ (ALARMS)
Сообщение об аварийной ситуации из 24 знаков для одного контакта из 32 контактов
32 контакта сигнала тревоги, которые могут настраиваться по одному; 4 режима сброса каждого контакта:
  • Автоматический сброс по истечении определенного времени, от 1 с до 1 ч с момента срабатывания контакта
  • Сброс с помощью пульта управления после того, как оператор с правом доступа ввел пароль
  • Внешний сброс после замыкания одного контакта
  • Автоматический сброс для постоянных контактов сигнала тревоги после прекращения действия сигнала
При срабатывании сигнала тревоги каждый выход может автономно подтвердить его (путем выбора циклической последовательности или фиксированной камеры) или оставить сигнал без внимания
Контакты сигнала тревоги могут настраиваться как НР или НЗ и предусматривают подтверждение в соответствии с моментом срабатывания (день, ночь или их комбинация)
Контакты сигнала тревоги могут включаться/выключаться даже в случае временного события.
При одновременном поступлении нескольких сигналов тревоги такие сигналы обрабатываются по приоритетности в соответствии с порядком подтверждения.
Предусматривается использование звуковой сигнализации и 8 реле сигнала тревоги.
Возможность вывода аварийной сигнализации на мониторы (последовательность и камеры) и приемники телеметрических сигналов (сканирование, возвращение камер в исходную позицию, патрулирование)
БЕЗОПАСНОСТЬ СИСТЕМЫ
Возможность управления потерей видеосигнала и видеомагнитофоном
Включение/отключение пультов управления может быть запрограммировано на определенное время в зависимости от характеристик конфигурации матричного коммутатора
Включение видеомагнитофона и некоторые функции управления устройством записи цифрового видео
Поставляется в комплекте с руководством по эксплуатации, 1 силовым кабелем, 1 серийным кабелем, 9 выводами, 2 разъемами DB25, установочным диском, блоком питания
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса Сталь
Покрытие Эпоксиполиэстеровое порошковое покрытие, цвет RAL7036 и черный
Размеры 2U, 180x430x94mm, стойка 19”

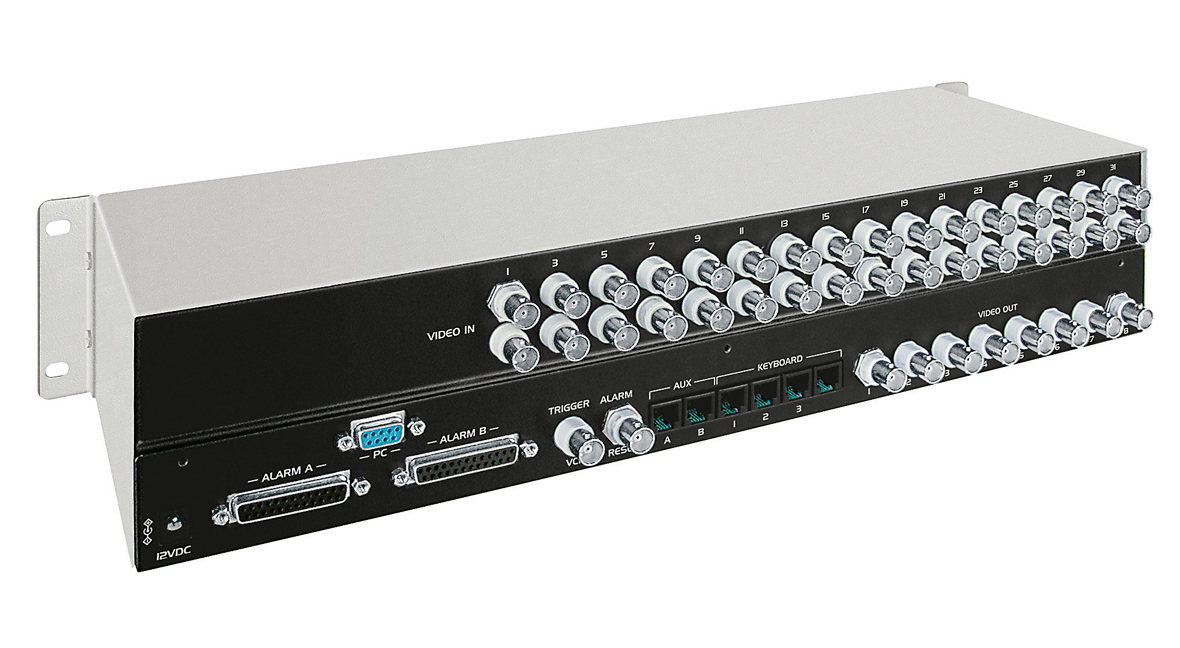

Разъемы
  • 2 разъема DB25 (сигналы тревоги и реле)
  • 6 разъемов RJ11 (4 RJ11 для пультов управления и 2 RJ11 для телеметрической линии)
  • 1 гнездовой разъем DB9 (для подключения ПК и последовательного принтера)
  • Гнездовой разъем питания
  • 32 BNC-входа видеосигнала
  • 8 BNC-выходов видеосигнала
  • 2 разъема BNC (включение видеомагнитофона и сброс сигнала тревоги)
Вес устройства 5kg
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Блок питания Внешний с широким диапазоном напряжения. Вход 100-240Vac – выход 12Vdc, 47/63Hz,2 А
Потребление 24W/span>
Входы 32 входа, 75 Ом, напряжение пика 1 В (PAL/NTSC)
Выходы 8 выходов, 75 Ом, напряжение пика 1 В (PAL/NTSC)
Диапазон рабочих частот > 6Mhz
Нижняя частота среза (-3dB): 9Hz
Коэффициент сигнал-шум >47dB при 5,5Mhz
Релейные контакты 50Vac/dc 0.5A макс.
ПОСЛЕДОВАТЕЛЬНАЯ СВЯЗЬ
4 последовательных входа RS485 для получения данных с макс. 8 удаленных пультов управления, макс. расстояние 1200m
2 дополнительные линии для телеметрических выходов и других устройств, макс. расстояние для управления 1200m.
Вспомогательная линия А может использоваться для подключения дополнительных матричных коммутаторов в системе с конфигурацией "главный - подчиненный" или в параллельной системе.
Последовательный вход RS232 для настройки с ПК на макс. расстоянии 15m матричного коммутатора, загрузки конфигурации с матричного коммутатора на ПК для анализа текущих настроек и управления матричным коммутатором
Телеметрическая линия, Протоколы:
  • PELCO D (2400, 4800, 9600, 19200 baudrate)
  • VIDEOTEC (скорость передачи данных 1200, 9600 бод)
  • VIDEOTEC MACRO (скорость передачи данных 1200, 9600, 19200, 38400 бод)
Устройство может соединяться с устройствами, не произведенными компанией VIDEOTEC. Протоколы обмена данными могли измениться или могут иметь конфигурацию, отличную от протоколов устройств, ранее испытанных компанией VIDEOTEC.
VIDEOTEC рекомендует провести тестирование перед монтажом.
VIDEOTEC не несет ответственности за любые расходы на монтаж или упущенную выручку, возникающие в случае проблем с совместимостью.
ОКРУЖАЮЩАЯ СРЕДА
Применение Для установки внутри помещений
Рабочая температура от 0°C до +45°C
СЕРТИФИКАЦИЯ
Электрическая безопасностьﾠ ﾠ(CE) EN60950-1
Электромагнитная совместимость (CE) EN50130-4, EN55022 (Класс В), FCC Part 15 (Класс В)
Сертификат EAC
