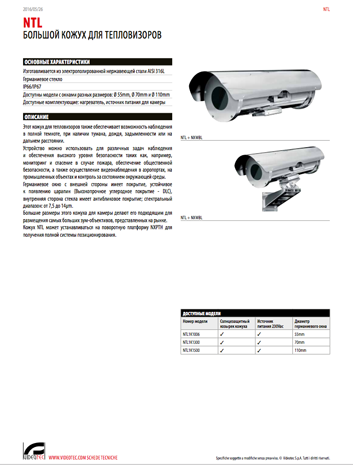

Серія NTL

Увеличенный кожух из нержавеющей стали для тепловизоров



Используемые технологии







РЫНКИ







Основные особенности



  • Предназначен для высокоагрессивных сред
  • Рейтинг пыле-, влагозащиты IP66/67
  • 4 х PG13,5 кабельных ввода из никелированной латуни
  • Внешняя полировка корпуса
  • 12мм передний и 9мм задний фланцы
  • Круглые сальники
  • Внутренняя / наружная установка
  • Температурный режим: -20ºС/+60ºС
  • Различные варианты размеров переднего стекла (димаетр 55мм, 70мм, 110мм)
  • Материал исполнения кожуха и болтов – электрополированная нержавеющая сталь марки AISI 316 (аустенитный сплав, устойчивый к коррозии и нагреванию)
  • Соответсвие стандартам (кожух): UNI6900-71: X 2 Cr Ni Mo 17 12 (Италия), AISI : 316 (США), DIN 17006: X 2 Cr Ni Mo 18 10 (Германия), NºWERKSTOFF: 1.4404, AFNOR: Z2 CND 17-12 (Франция), BSI: 316 S 12 (Великобритания)
  • Соответсвие стандартам (болты): UNI6900: X 5 Cr Ni Mo 1712 (Италия), AISI : 316 (США), качество ISO: А4, класс защиты ISO: 80
  • Германиевое стекло:
    - толщина 2мм и 3мм (в зависимости от модели),
    - внешнее карбонове покрытие для защиты от царапин,
    - внутреннее антиотражающее покрытие,
    - спектральный диапазон 7,5-14 μм
    - среднее прохождение энергии – 94% (для 7,5-11,5 μм) и 90% (для 11, 5-14 μм)
  • Стеклоочиститель: корпус из нержавеющей стали марки AISI 316, коннектор 3+1 пин



Опции для заказа



  • HPV42K2A700 - Кожух VERSO с технологией POE и интеллектуальной системой распределения питанием IPM, подогреваемым стеклом с защитой от обледенения.
  • HPV42K2A716 - Кожух VERSO с технологией POE и интеллектуальной системой распределения питанием IPM, вентилятором и двойным воздушным фильтром

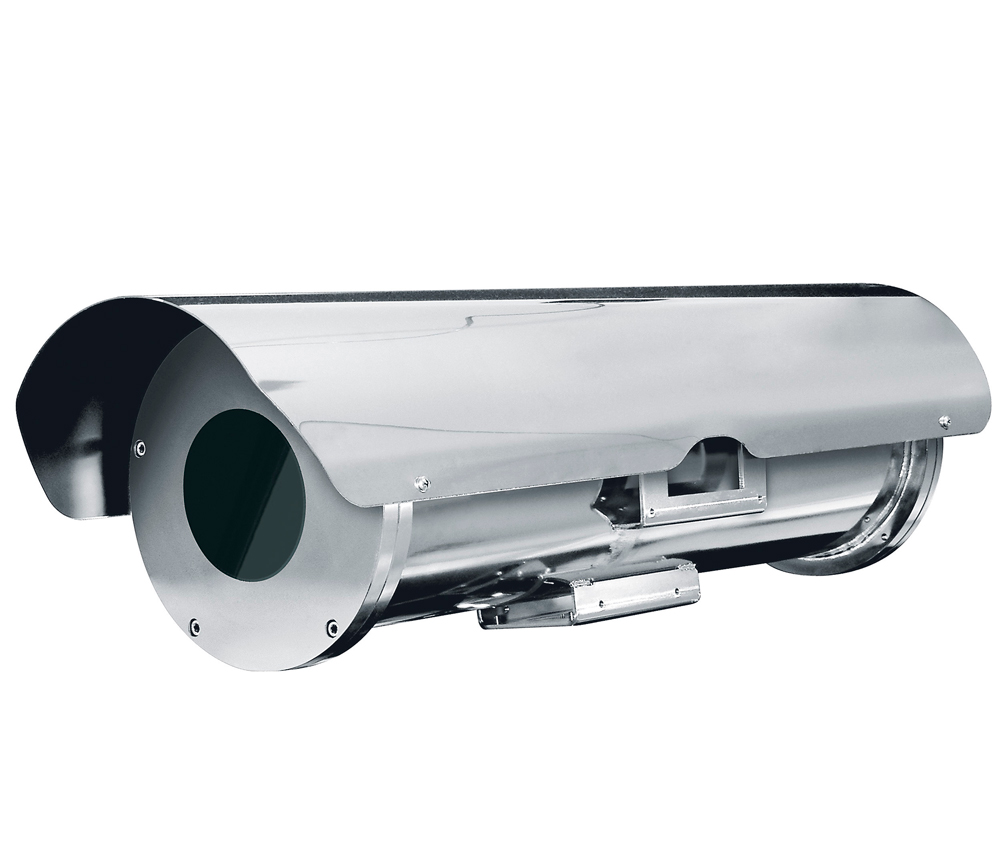

Кожух NTL, полностью изготовленный из электрополированной нержавеющей стали марки AISI 316 с предустановленным германиевым стеклом, специально разработан для инсталляции тепловизоров в агрессивных средах.



Германиевое стекло наивысшего оптического качества пропускает свет в инфракрасном спектре от 7,5нм да 14нм. Несколько вариантов размеров переднего стекла позволяют устанавливать различные комбинации видеокамеры и объектива.



Кожух предназначен для использования вблизи соленых водоемов для наблюдения за прибрежной зоной, индустриальными и химическими объектами, в средах с высоким риском коррозии.



Цилиндрический корпус кожуха имеет 168мм в диаметре и закрыт с обеих сторон круглыми фланцами. В задний фланец интегрированы четыре кабельных ввода PG13,5. Конструкция устройства предусатривает возможность удаления переднего или заднего фланцев для настройки объектива или выполнения кабельных подключений.



Доступен широкий набор аксессуаров: нагревательный элемент, кронштейны из нержавеющей стали, стеклоочиститель и омыватель.



Для построения полноценной системы позиционирования кожух может быть установлен на поворотную платформу NXPTH.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Изготовлен из электрополированной нержавеющей стали (аустенитный сплав нержавеющей стали, устойчивость к коррозии и перегреву в соответствии со следующими стандартами) AISI 316L
UNI 6900-71: X 2 Cr Ni Mo 17 12 2
DIN 17006: X 2 Cr Ni Mo 17 13 2
N° werkstoff 1.4404
AFNOR: Z2 CND 17-12
BSI: 316S11
Используемые винты изготавливаются из аустенитной нержавеющей стали, устойчивость которой к коррозии и перегреву соответствует следующим стандартам UNI 6900: X 5 Cr Ni Mo 1712
AISI: 316
Качество согласно стандартам ISO: A4
прочности согласно стандартам ISO: 80
UNI 6900: X 5 Cr Ni Mo 1712 UNI: Итальянский институт стандартизации,
AISI: Американский институт стали и сплавов,
DIN: Немецкий институт по стандартизации,
AFNOR: Французская ассоциация по стандартизации,
BSI: Британский институт по стандартизации,
ISO: Международная организация по стандартизации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные муфты 4xPG13.5 (из никелированной латуни для внешних соединений)
Внешняя поверхность корпуса Отполирована
Толщина переднего и заднего фланца 12mm/9mm
Уплотнительные кольца Высокой герметичности
Пространство внутри корпуса (ШхВ) 112x112mm
Внутренняя полезная длина  562mm
Внутренняя полезная длина (с нагревателем) 477mm
Вес устройства 13kg
ГЕРМАНИЕВОЕ СТЕКЛО
NTL1K1006 Размеры (Ø): 70mm (наружное), 55mm (внутр.)
Толщина: 2mm
NTL1K1300 Размеры (Ø): 85mm (наружное), 70mm (внутр.)
Толщина: 2mm
NTL1K1500 Размеры (Ø): 125mm (наружное), 110mm (внутр.)
Толщина: 3mm
Обработка внешней поверхности Высокопрочное углеродное покрытие (DLC) для защиты от царапин
Обработка внутренней поверхности Антибликовое покрытие
Спектральный диапазон 7.5μm ÷ 14μm
Средний коэффициент пропускания (7.5μm ÷ 11,5μm) 94%
Средний коэффициент пропускания (11,5μm ÷ 14μm) 90%
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Нагреватель (Ton 15°C±3°C, Toff 22°C±3°C) Источник питания/Потребление: IN 12Vdc/24Vac, 20W макс.
Источник питания/Потребление: IN 120/230Vac, 40W макс.,80W макс. (двойной нагреватель)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Применение Внутренняя /Наружная инсталяция
Температурный режим -20°C +60°C
СЕРТИФИКАЦИЯ
Электрическая безопасностьﾠ ﾠ(CE) EN60065
Электромагнитная совместимость (CE) EN50130-4, EN61000-6-3
Степень защиты IP EN60529 (IP66/IP67)
Сертификат EAC




ONXLH7 Нагреватель 120/230Vac
ONXLH8 Нагреватель 12Vdc/24Vac
ONXPS1B Источник питания для камеры с широким диапазоном напряжения: вход 100-240Vac - выход 12Vdc, 1 A
ONXPS2B Источник питания для камеры: вход 230Vac - выход 24Vac, 400mA
КРОНШТЕЙНЫ И АДАПТЕРЫ
NXWBL Настенный кронштейн из нержавеющей стали с шарниром




NXPTH Поворотное устройство из нержавеющей стали
