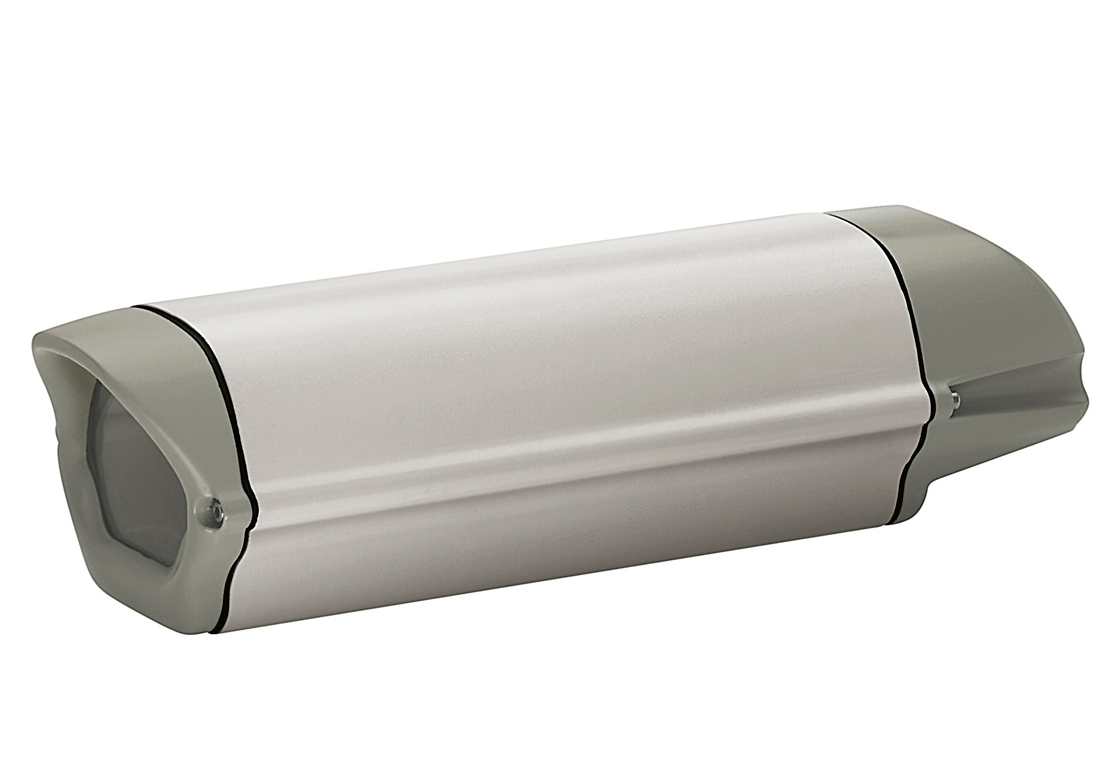

Кожух из алюминия и термопластика
Используемые технологии
РЫНКИ
Основные особенности
- Внутренняя / наружная установка
- Степень защиты IP66/IP67 (с кабельными муфтами)
- Акриловое переднее стекло (РММА)
- Рейтинг пыле-, влагозащиты IP66/IP67
- Варианты монтажа: стандартные кронштейны и крепления с кабельным каналом
- Устойчивость к актам вандализма
- Hагреватель и источник питания для камеры
- Модели с нагревателем и вентилятором
- Температурный режим: -20ºС/+60ºС
Опции для заказа

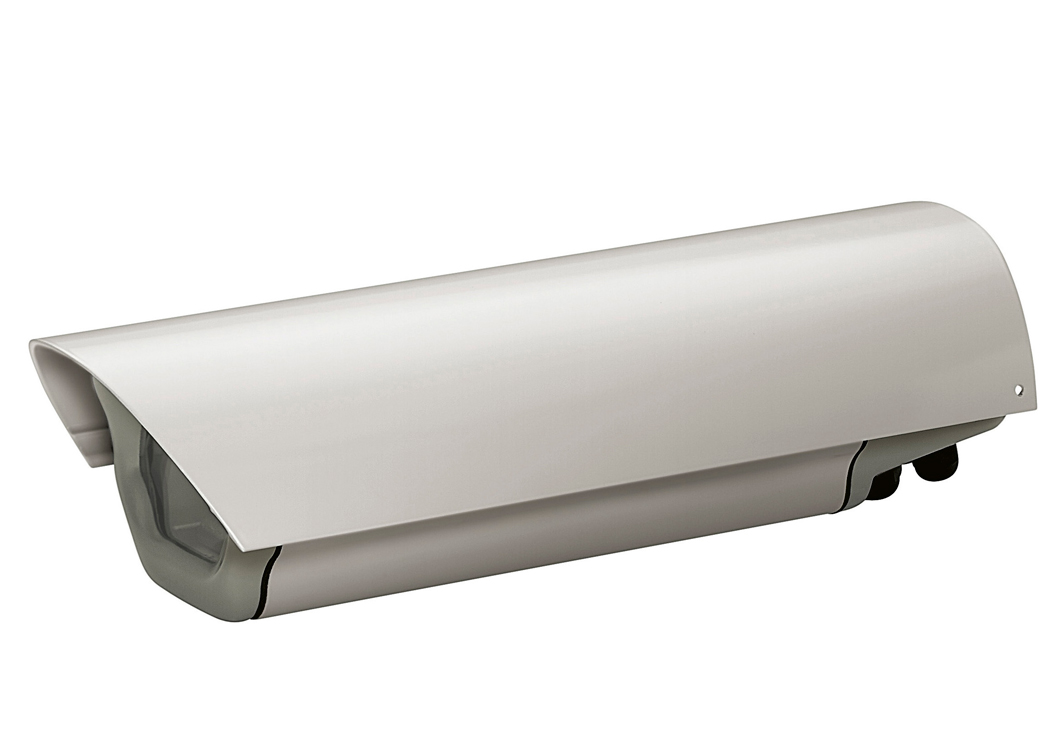

- HEK30K1Y000B - Кожух HEK 300 (мм) с солнцезащитным козырьком, нагревательным элементом, IN 12 Vdс/230Vac
- HEK30K2Y000B - Кожух HEK 300 (мм) с солнцезащитным козырьком, нагревательным элементом, IN 12 Vdс/24Vac
- HEK30K2Y015B - Кожух HEK 300 (мм) с солнцезащитным козырьком, нагнетательным вентелятором, IN 24Vac
Кожухи серии HEK изготовлены из прессованного алюминия и технополимера, имеют прочную конструкцию и легкий вес, обеспечивают высокий уровень вандалоустойчивости.
Уникальная система вскрытия кожуха облегчает процессы инсталляции и обслуживания видеокамеры.
Кожухи серии НЕК могут быть установлены на настенные/потолочные кронштейны (с кабельным каналом и без) или поворотные платформы.
Устойчивость к атмосферным осадкам обеспечивается EDPM*-резиновыми уплотнителями, тремя кабельными вводами М16 или герметичными кольцами.
Доступен широкий ряд аксессуаров: солнцезащитный козырек, нагревательный элемент с вентилятором и без, кулер и блок питания видеокамеры. Более того, существует возможность установки кулера с воздушным фильтром вместо одного из кабельных вводов (недоступна для версий монтажа с кабельным каналом).
Аксессуары поставляются в предустановленном варианте или заказываются отдельной позицией.
* EPDM - этиленпропиленовые каучуки
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Передняя и задняя крышки изготовлены из прочного технополимера, RAL7030 | |
| Корпус и внешняя направляющая изгротовлены из прессованного алюминия | |
| Эпоксидо-полиэстеровое порошковое покрытие, цвет RAL9002 | |
| Поставляемые в комплекте винты изготовлены из нержавеющей стали | |
| Поставляется в комплекте с инструкцией, пакетом с осушителем, дополнительными приспособлениями для установки камеры и объектива | |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Кабельные муфты | 3xM16 |
| Переднее стекло выполнено из акрилового стекла (Ø) | Ø 72mm |
| Внутренняя полезная площадь (ШхВ) | 82х62mm |
| Внутренняя полезная длина (без аксессуаров) | 300mm |
| Внутренняя полезная длина (с нагревателем и/или блоком питания) | 235mm |
| Внутренняя полезная длина (с нагревателем и/или нагнетательным вентилятором) | 235mm |
| Кожух не совместим кронштейном, с внутренним кабельным каналом. | |
| Вес | 2,2kg |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Питание/потребление (модель с нагревателем, Ton 15°C±3°C, Toff -22°C±3°C) |
Источник питания/Потребление: IN 12Vdc/24Vac, 20W макс. Источник питания/Потребление: IN 120/230Vac, 40W макс. |
| Нагнетательный вентилятор с термостатом и воздушным фильтром, (Ton 35°C±3°C Toff 20°±3°C) и задняя крышка | Вход 12Vdc, потребление 4W макс. Вход 24Vac, потребление 4W макс. |
| Источник питания камеры | Вход 100-240Vac, 50/60Hz – выход 12Vdc, 1А Вход 100-240 Vac – выход 24Vac, 50/60Hz, 400mA |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Применение | Внутренняя /Наружная инсталяция |
| Температурный режим (с подогревом) | отﾠ ﾠ-20°Cﾠ ﾠдоﾠ ﾠ+60°C |
| СЕРТИФИКАЦИЯ | |
| Электрическая безопасностьﾠ ﾠ(CE) | EN60065 |
| Электромагнитная совместимостьﾠ ﾠ(CE) | EN50130-4,ﾠ ﾠEN61000-6-3 |
| Наружная установка ﾠ(CE ) | ﾠEN60950-22 |
| Степень защиты IP | EN60529
|
| Сертификат EAC | |
| OHEH02B | Нагревательный элемент (120/230Vac) |
| OHEH01B | Нагревательный элемент (12Vdc/24Vac) |
| OHEPS10B | Блок питания видеокамеры (IN 100-240Vac, OUT 12Vdc, 1A) |
| OHEPS11B | Блок питания видеокамеры (IN 230Vac, OUT 24Vac, 400mA) |
| OWBIP2 | Комплект уплотнительных колец (3xM16) IP66/IP67 для кронштейнов с внутренним кабельным каналом WBOVA2 и WCM4A2 применяемых с кожухами PUNTO, HOV, HTV, HTC, VERSO, VERSO POLAR, VERSO COMPACT, HEB, HEK |
| OHEGBB | Распределительная коробка во всепогодном исполнении (IP55) |
| OSUPPIR | Кронштейн для крепления 1 ИК-прожектора (GEKO IRH) |
| КРОНШТЕЙНЫ И АДАПТЕРЫ | |

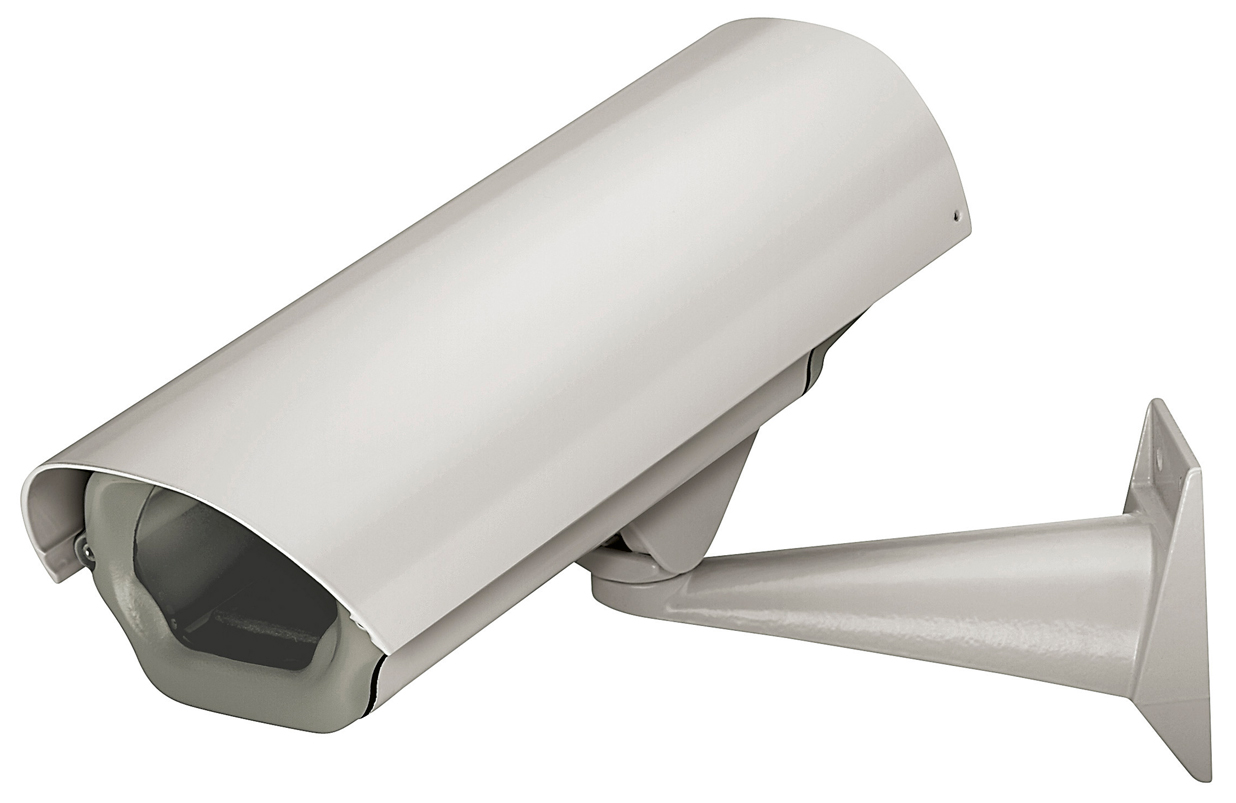

| WBJA | Настенный кронштейн с шарнирным креплением |

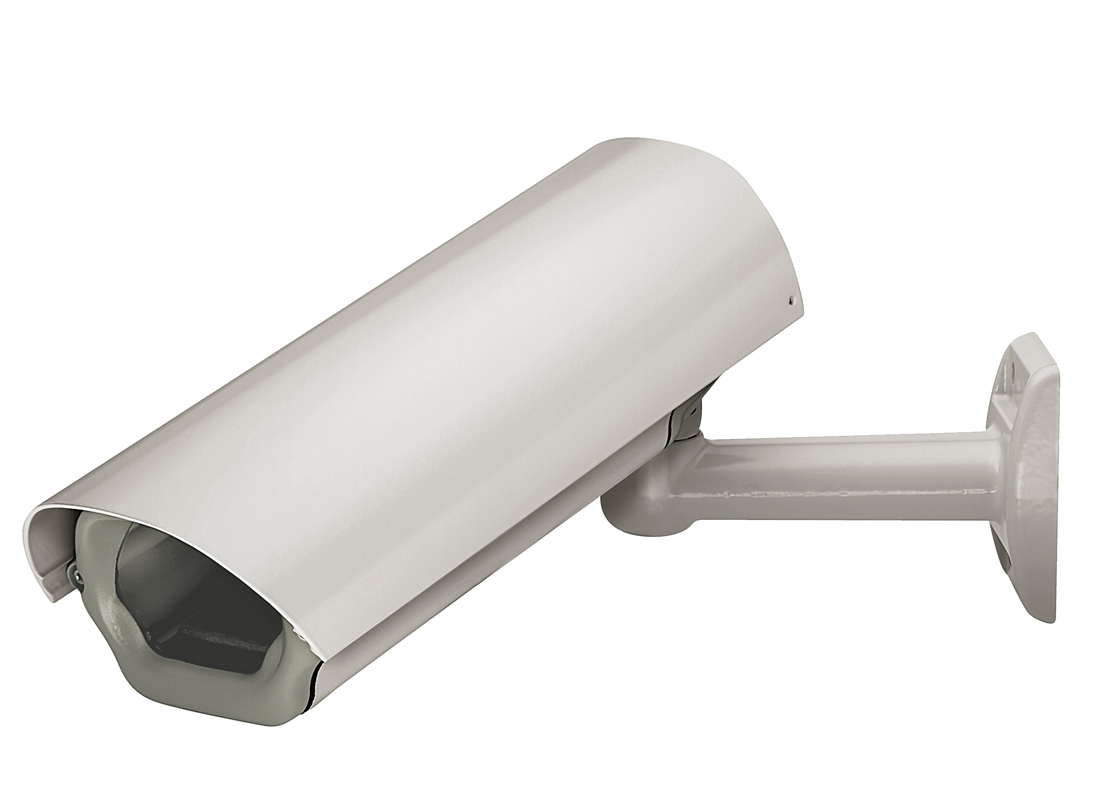

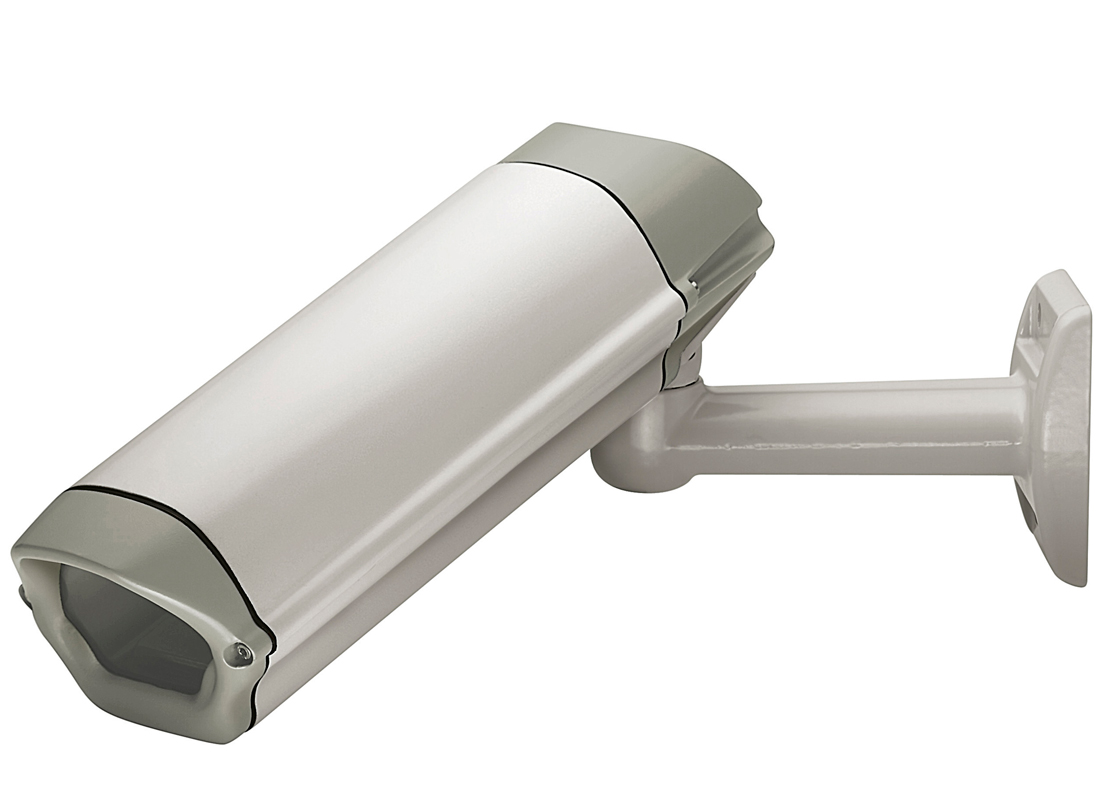

| WBOVA2 | Настенный кронштейн с кабельным каналом |
| WBOV3A2 | Настенный кронштейн с кабельным каналом, суппортной пластиной и интегрированной распределительной коробкой (не совместим с кулером, термостатом и воздушным фильтром OHEBVF1, OHEBVF2 и OHEBVF3) |
| WCM3A | Потолочный кронштейн с шарнирным креплением |
| WCM5A | Потолочный кронштейн с шарнирным креплением |
| WCM4A2 | Потолочный кронштейн с кабельным каналом |
| WFWCA | Кронштейн колонного типа с шарнирным креплением |
| ЗАПАСНЫЕ ЧАСТИ | |
| OHEКS30A000 | Солнцезащитный козырек (для НЕК30) |
| DOTHE02 | Шайбы для камеры и объектива |
| OHEKMAN | Кабельные муфты, винты и уплотнители |
| OHEKFA06 | Передняя крышка RAL7030 со стеклом, винтами и уплотнителями |
| OHEKFP06 | Задняя крышка RAL7030 с кабельными сальниками, уплотнителями и винтами |

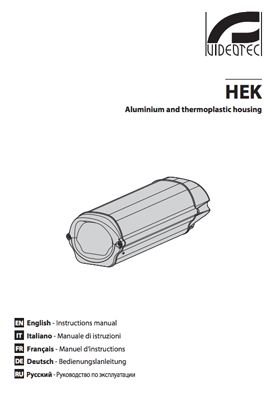

Скачать руководство по эксплуатации

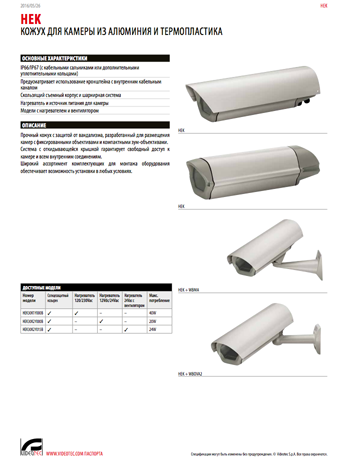

Скачать даташит
