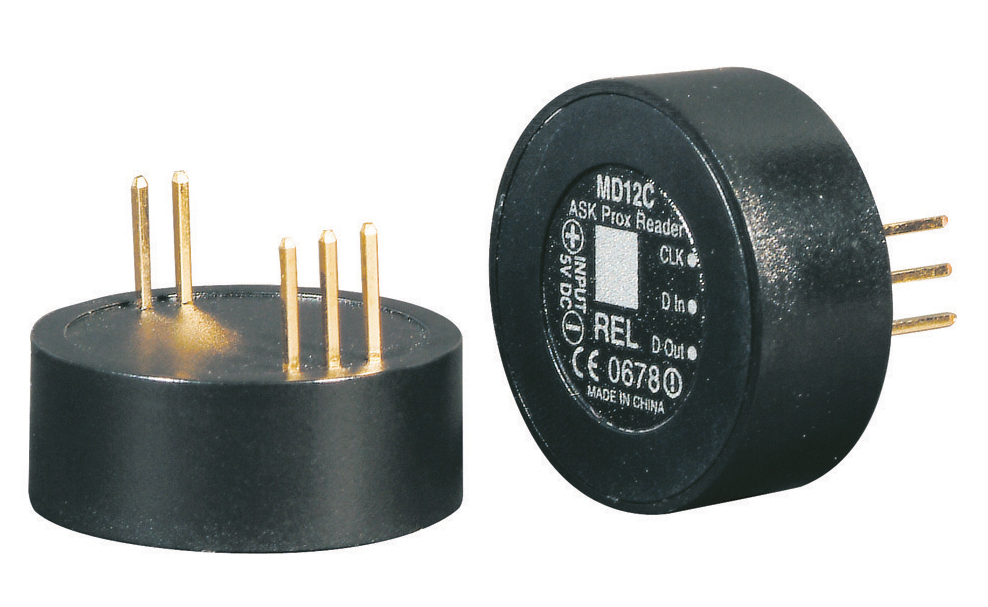

MD-12W/C

Модуль считывателя



Основные особенности



  • Компактный размер – диаметр 22мм
  • Малая высота – 9,5мм
  • Поддержка протокола Wiegand 26-bit (модель MD-12W)
  • Поддержка протокола Clock&Data в формате Rosslare (модель MD-12C)
  • Возможность прямого монтажа на печатную плату



Опции для заказа



  • MD-12W – Модуль считывателя 125kHz @ASK, выход Wiegand 26-bit
  • MD-12C – Модуль считывателя 125kHz @ASK, выход Clock&Data




Rosslare MD-12W/C – один из самых компактных считывателей в мире.



Надежный и экономичный, этот модуль выдает информацию в протоколах Wiegand или Clock&Data (в зависимости от модели).



Он разработан для прямого монтажа на печатную плату в различных приложениях СКУД и технологий RFID.



Имея радиус всего 11м и 9,5мм высоты, считыватель представляет собой идеальный миниатюрный proximity-компонент.





ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон напряжения питания 4,5-5VDC (от линейного источника)
Ток Режим ожидания: 36мА
Макс. дальность считывания 50мм (измерена с картами Rosslare, зависит от электромагнитной обстановки и близости к металлу)
Модуляция ASK @ 125кГц
Выходной формат MD-12C: Clock&Data
MD-12W: Wiegand 26-bit
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты Радиус 11мм, высота 9,5мм
Вес 5 гр.
КЛИМАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура эксплуатации -31°С - +63°С
Влажность 0-95% (не конденсат)
РАЗНОЕ
Системные компоненты MD-12W/C совместимы с конверторами Wiegand 26-bit в RS232 Rosslare MD-08 и соответствующими бесконтактными картами
Гарантия 5 лет ограниченной гарантии
