PS-A25T

Интеллектуальный двухрелейный источник питания

Основные особенности



  • Два блока питания в одном корпусе для контроллера и замка
  • Функция дверного звонка (от клавиши «*») при использовании с контроллерами Rosslare серии Secure или конвертируемыми считывателями/контроллерами*
  • Безопасная цифровая коммуникация с клавиатурами, предотвращение попыток отключения (активация сирены при отсутствии связи с контроллером)
  • Встроенный динамик для звукового оповещения
  • Встроенная схема заряда 12V свинцово-кислотных аккумуляторных батарей
  • Автоматическое переключение на питание от АКБ при отсутствии сети без перепадов напряжения
  • Дополнительный вход для контроля двери или других вспомогательных опций




Rosslare PS-A25T – это интеллектуальный блок питания, преобразующий сетевое напряжение 230VAC в 12VDC со встроенным зарядным устройством АКБ, разработанный для всех конвертируемых считывателей и контроллеров серии Secure производства Rosslare.

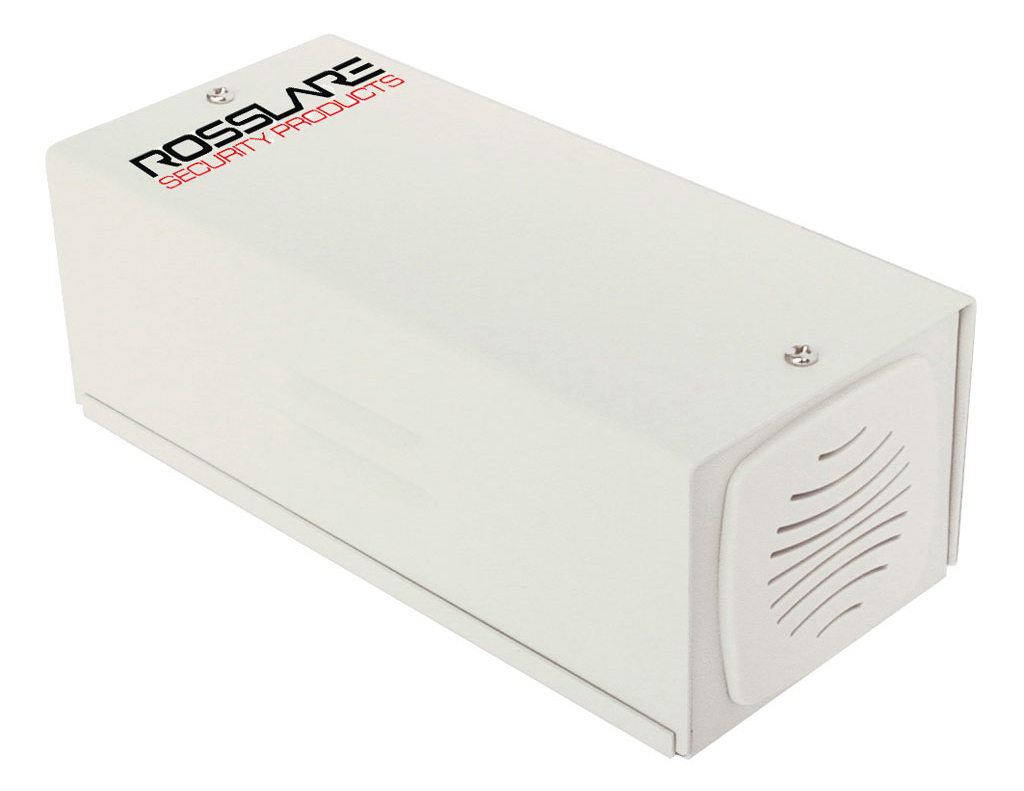

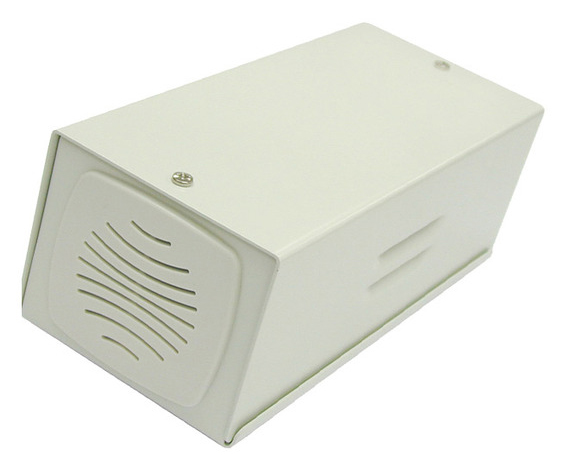

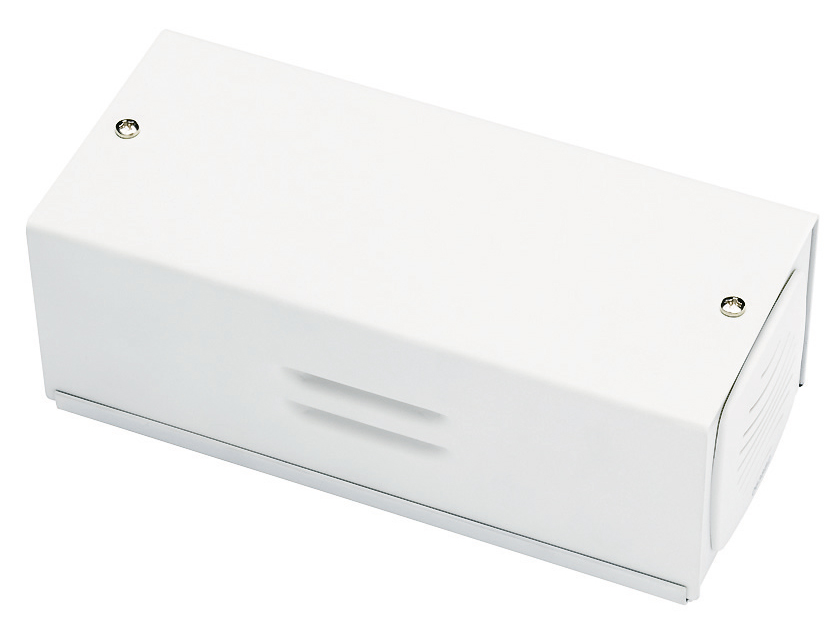

Устройство поставляется в металлическом корпусе с понижающим трансформатором АС-АС, платой, оснащенной 2 реле, и динамиком.



Блок включает две независимые схемы питания, отдельно для замка и для контроллера. Такой дизайн позволяет изолировать исполнительные и контролирующие узлы: замок продолжит функционировать даже при попытках стороннего доступа к клавиатуре.



При введении действительного кода на контроллере, он устанавливает связь с БП по проприетарному протоколу Rosslare, отправляя команду на активацию замка или дополнительного реле.



Таким же образом и кнопка запроса на выход подключается непосредственно к PS-A25T.



Дополнительные функции:

  • Мониторинг подключенной клавиатуры
  • Два Form C 5A реле (управление замком + тревога/дополнительное реле)
  • Поддержка контроллеров Rosslare Secure и линейки конвертируемых устройств AYC**



* Доступно в контроллерах Rosslare Secure, опция в конвертируемых устройствах серии AYC в режиме контроллера



** Оба реле могут управляться с конвертируемых устройств; контроллеры Rosslare Secure или конвертируемые считыватели/контроллеры старых серий управляют только одним реле.





ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Входное напряжение 230VAC, 50Hz, 0,14A
Встроенный трансформатор 230/16VAC, 25VA
Выход DC 11,7-13,2VDC, 1A max. суммарно для контроллера и замка
Выход управления замком 5А SPDT реле,
макс. ток переключения 5А,
макс. напряжение переключения 150VDC или 300VAC
Дополнительное реле 5А SPDT реле, макс.
ток переключения 5А,
макс. напряжение переключения 150VDC или 300VAC
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты 182х80х68мм
Вес 1,2кг
КЛИМАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура эксплуатации -10°С - +50°С
Температура хранения -60°С - +80°С
Влажность 0-85% (не конденсат)
РАЗНОЕ
Системные компоненты PS-A25T могут использоваться для питания контроллеров Rosslare Secure и линейки конвертируемых устройств
Гарантия 2 года ограниченной гарантии
