MD-IO84

Расширитель

Основные особенности

Восемь дополнительных контролируемых входов
Четыре дополнительных свободно программируемых релейных выхода
Статусные СИД для индикации питания 12В или активного реле
Экономичное модульное решение для расширения существующих систем
Совместимость с сетевыми контроллерами Rosslare AC-225 (IP) и AC-425 (IP)
Конфигурирование входов и выходов посредством ПО AxTrax NG

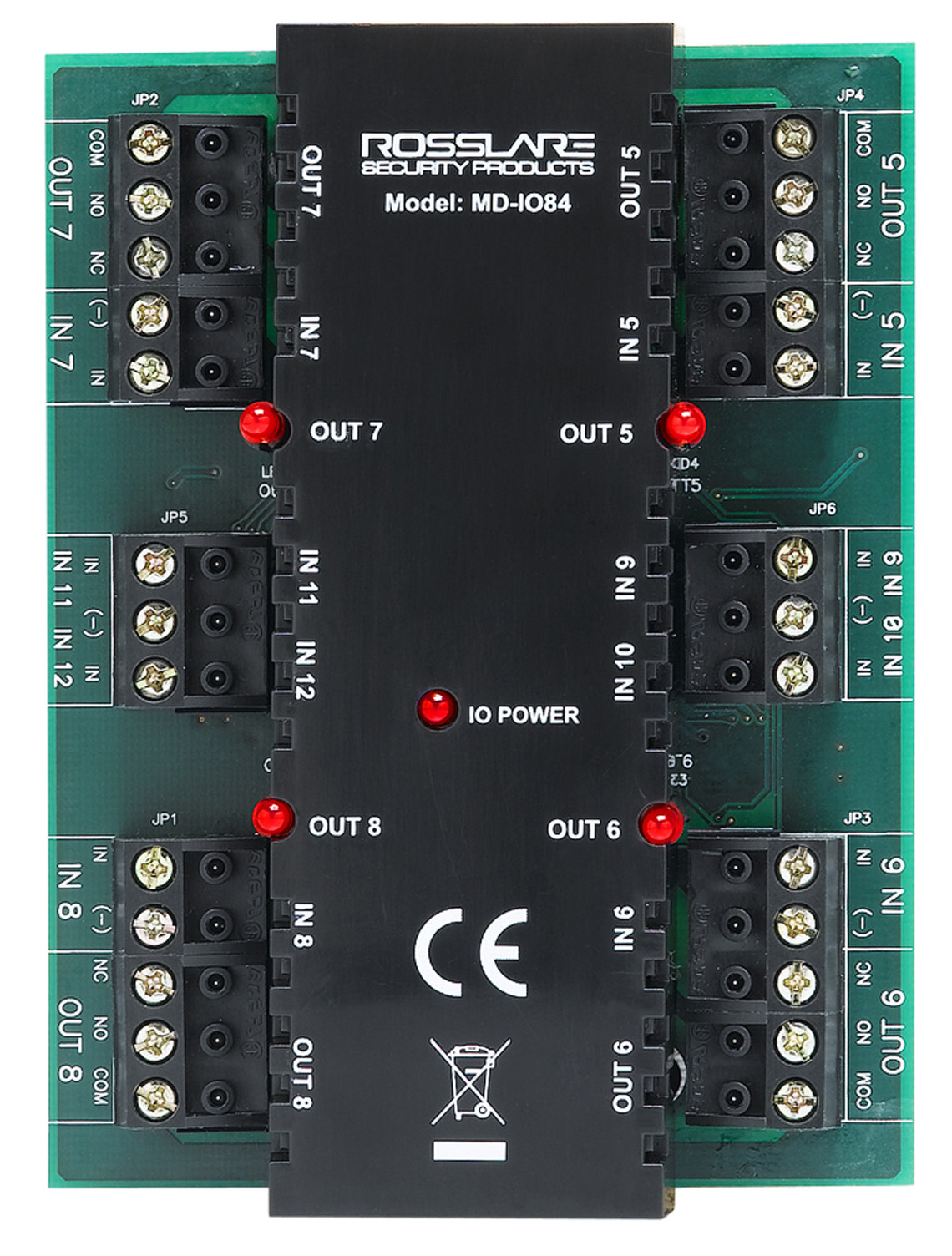

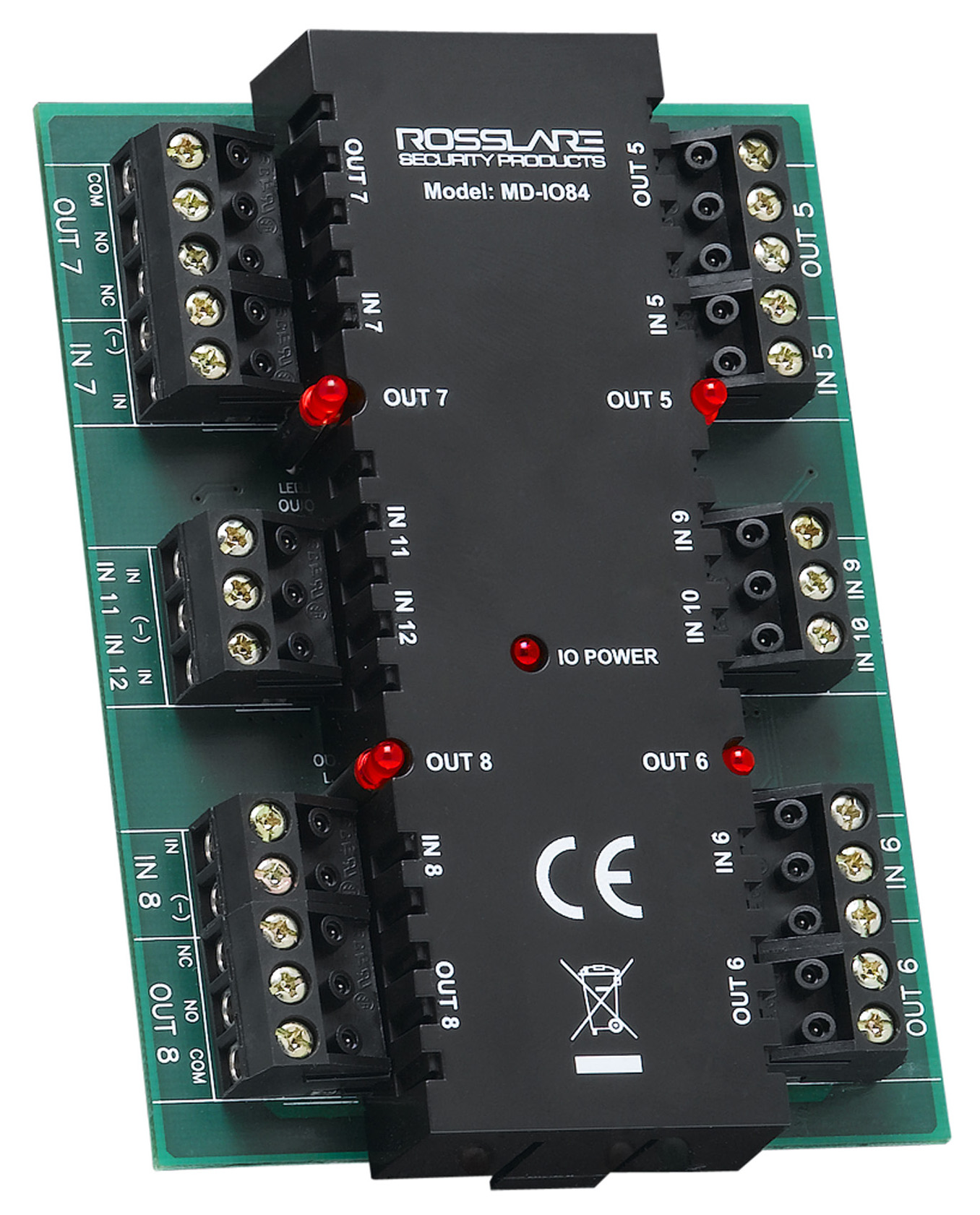

Плата расширения входов/выходов Rosslare MD-IO84 является частью функциональной линейки расширителей, предназначенных для наращивания емкости сетевых контроллеров СКУД AC-225 (IP) и AC-425 (IP).

Учитывая постоянную коммуникацию с материнским контроллером на высоком уровне, это решение является идеальным по своей надежности для применения на частных и коммерческих объектах.

MD-IO84 повышает гибкость системы и обеспечивает подключение 4 свободно программируемых релейных выходов и 8 контролируемых входов.

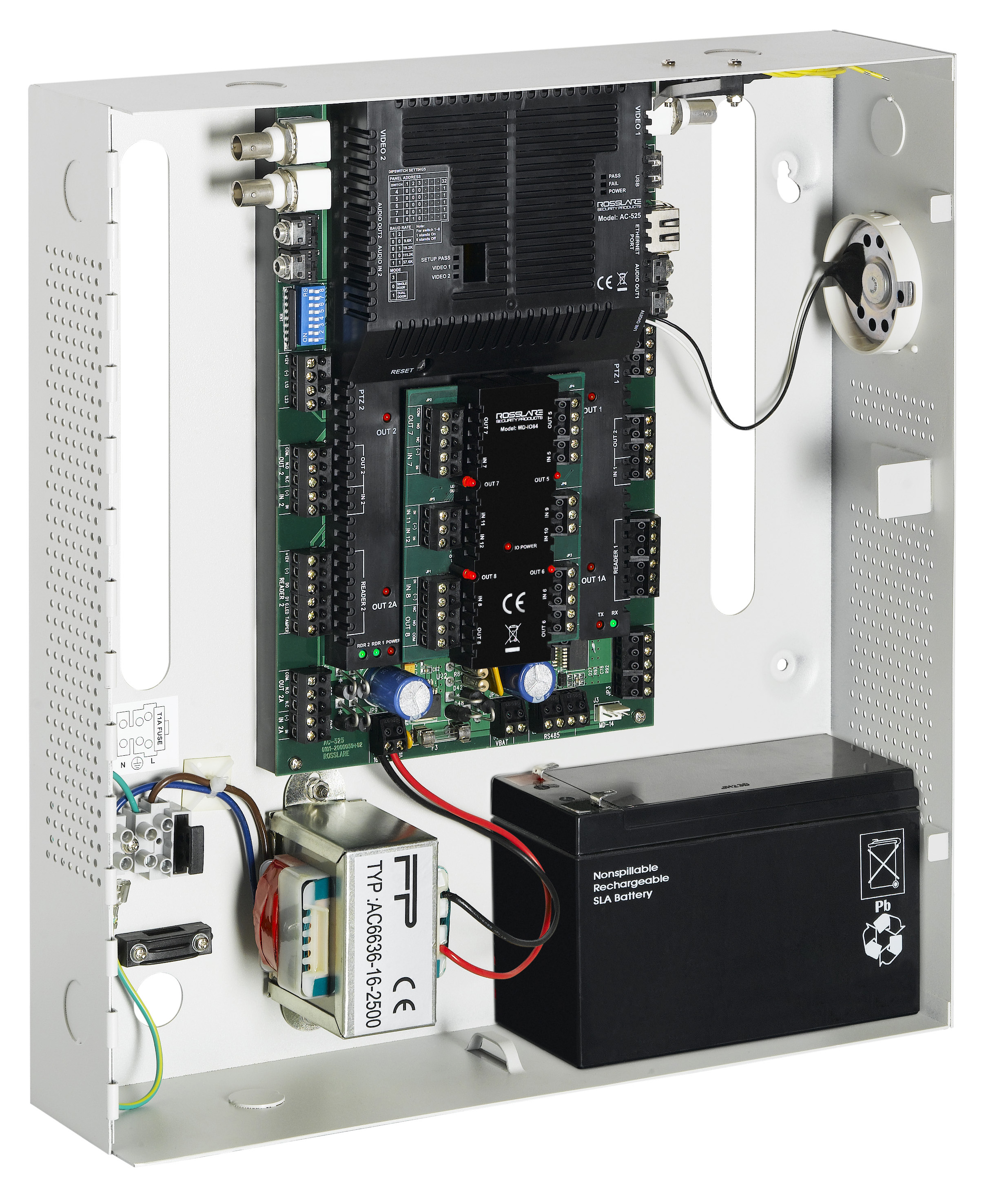

В результате один контроллер AC-425/225 (IP) может обслуживать до 12 контролируемых входов и 8 Form-C 5A релейных выходов. Материнский контроллер осуществляет полный контроль и управление всей дополнительной периферией, подключенной к MD-IO84.

Модуль Rosslare MD-D04 отличается высоким качеством исполнения, надежностью и простотой в установке и эксплуатации.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания	12VDC от материнского контроллера
Максимальный ток (без учета периферии)	Режим ожидания 30мА, макс. 135мА
Количество портов считывателей	4
Количество входов	8
Релейные выходы	5А Form-C реле с контактами NC, NO и COM
Напряжение на входах	5VDC макс.
ХАРАКТЕРИСТИКИ ВХОДОВ
Тип входа	Конфигурируемый: нормально открытый, нормально закрытый, неконтролируемый (два состояния) контролируемый с одним резистором (три состояния), контролируемый с двумя резисторами (четыре состояния)
СИД-ИНДИКАТОРЫ
СИД питания	Активный при правильной установке на материнский контроллер (AC-425/225 (IP))
СИД выходов	Четыре СИД, каждый активен при активированном релейном выходе и замкнутых контактах NO на COM
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты платы	100 х 75,9 x 32,5 мм
Вес платы	98,2 гр.
РАЗНОЕ
Системные компоненты	MD-IO84 совместим с контроллерами Rosslare AC-425/225 (IP), программным обеспечением AxTrax NG и различной периферией сторонних производителей
Гарантия	2 года ограниченной гарантии
