Компактная пьезоэлектрическая кнопка
Основные особенности
- Усовершенствованный пьезоэлектрический переключатель
- Новый всепогодный дизайн – пыле/влагозащита, толерантность к жиру, маслу и другим химическим соединениям
- Герметизированные электронные компоненты
- Вандалоустойчивость
- Монтажная пластина из нержавеющей стали и тактильная кнопка без подвижных элементов
- Возможен монтаж в распределительную коробку
- Полная международная гарантия Rosslare

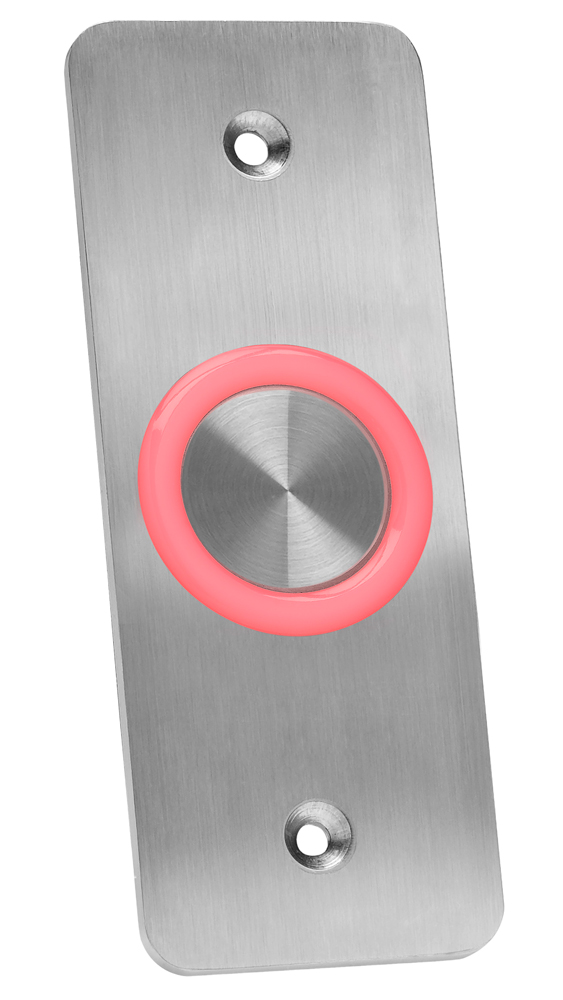

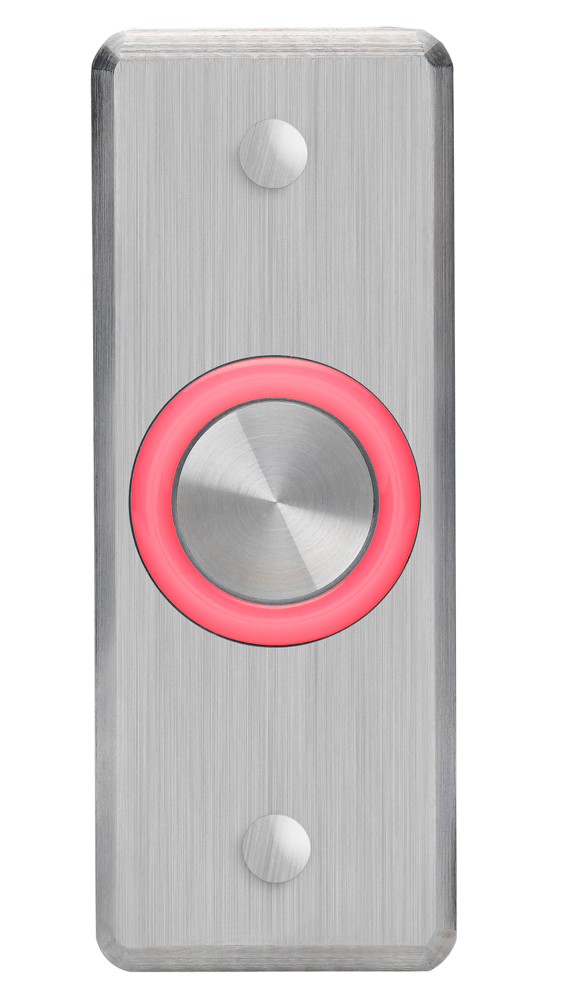

Rosslare EX-16 является частью мощной линейки высококачественных пьезоэлектрических переключателей.
Продукт разработан специально для индустриальных объектов и монтажа в агрессивной среде, и может применяться в шахтах, нефтеперерабатывающих предприятиях, военных инсталляциях и т.д. Среди непосредственных приложений, для которых можно рекомендовать EX-16, - такие как: панели управления машинами и механизмами, системы контроля и управления доступом, организация прямого управления исполнительными устройствами.
Отсутствие подвижных элементов делает позволяет удовлетворять самым высоким требованиям по надежности, устойчивости и долговечности. В то же время элегантный дизайн и современный корпус удачно впишутся в любое архитектурное решение.
EX-16 – это высокопрочный, безыскровый, немагнитный, коррозиестойкий, антивандальный аналоговый переключатель с подсветкой для уличных и внутренних инсталляций.
Он оснащен твердотельным пьезоэлектрическим элементом, генерирующим релейный импульс (сухой контакт, НЗ/НО) от прикосновения пальцем.
Статус подсветки задается специальным джампером (красный, зеленый или без подсветки).
Кнопка может быть смонтирована в распределительную коробку (американский стандарт).
Устройство выполнено в соответствии с самыми высокими требованиями к производству и качеству материалов согласно политике качества Rosslare ISO 9001:2008.
Дополнительные функции:
- Безыскровый, немагнитный, коррозиестойкий переключатель
- Яркий круглый индикатор статуса и защита от случайной активации
- Настраиваемое время активации выхода и СИД от 1 до 60 сек.
- Опция переключения состояния выхода и СИД
- Выбор статуса подсветки джампером: красный, зеленый или без подсветки
- Одно реле с двумя 5А выходами для независимого подключения НЗ/НО
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Напряжение питания | 10-24VDC |
Выходы | Одно реле «сухой контакт» с двумя независимыми выходами: 1 нормально открытый, 1 нормально закрытый |
Ток | Режим ожидания: 15мА @24VDC, макс.: 140мА @24VDC |
Наработка на отказ переключателя | Более 1 млрд. циклов |
Наработка на отказ реле | 100000 @ 2A 30VDC 500000 @ 1A 30VDC |
ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ | |
Режим выхода | Переключение или импульс на выбор |
Время активации импульса и СИД | 1-60 секунд на выбор |
Индикация | Выкл., красный, зеленый |
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Материал исполнения | Нержавеющая сталь (накладка и кнопка) |
Габариты | 114х44х32мм |
Вес | 173 гр |
КЛИМАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Условия эксплуатации | Уличная/внутренняя установка |
Температура эксплуатации | -35°С - +66°С |
Влажность | 0-85% (не конденсат) |
РАЗНОЕ | |
Системные компоненты | EX-16 совместимы с любыми электрическими устройствами, активируемыми с помощью переключателя. Может использоваться в составе СКУД Rosslare и сторонних производителей |
Гарантия | 5 лет ограниченной гарантии |
