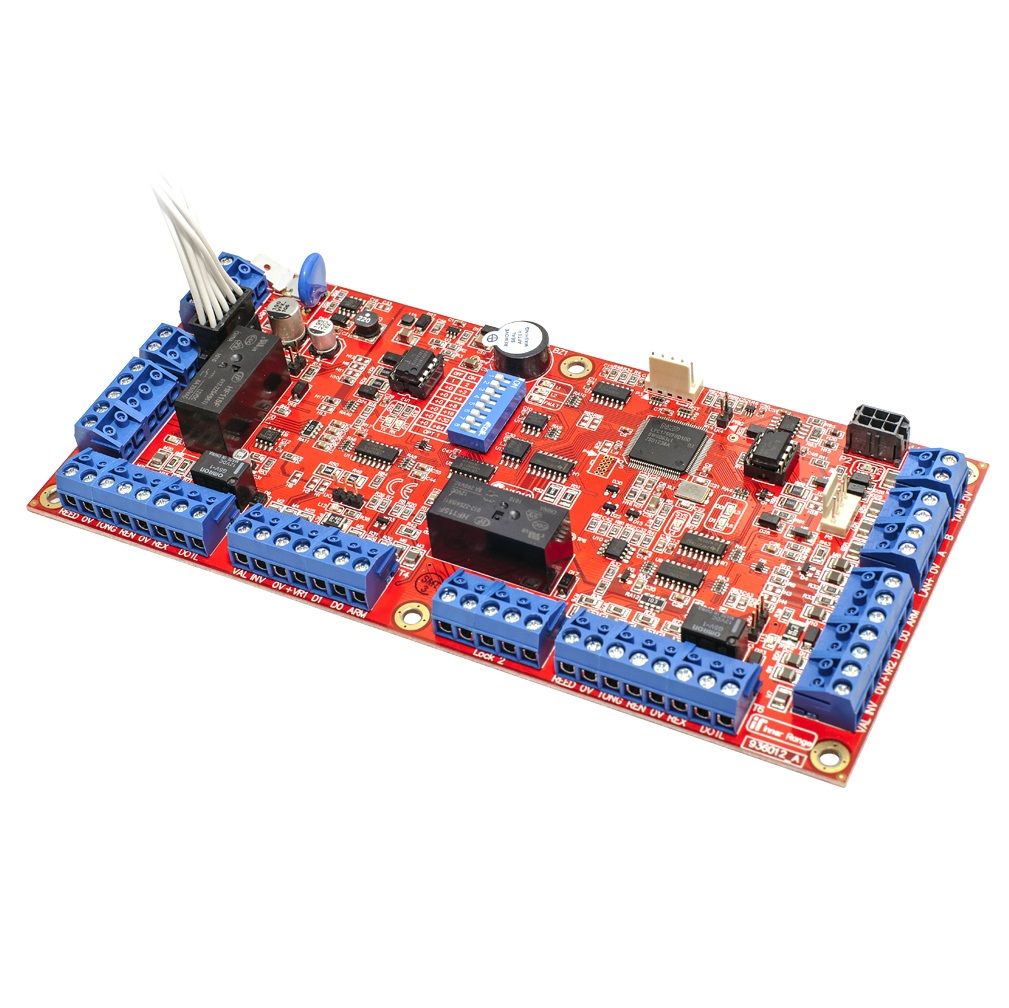

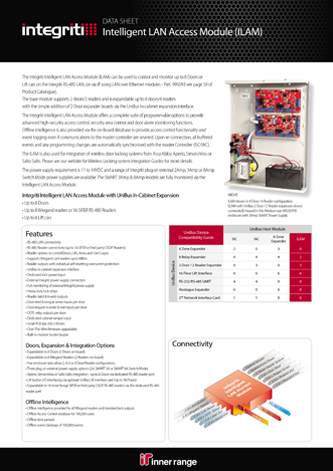

INTG-996018 - Интеллектуальный LAN модуль доступа (ILAM)

Основные особенности

Подключение по RS485
Использование считывателей для контроля дверей, лифтов, групп и авторизации пользователей
Поддержка считывателей Wiegand до 88 бит
Выходы питания считывателей с индивидуальной защитой от перегрузки по току
Локальная шина расширения UniBus
Специальный вход питания замка
Подключение внешних блоков питания Integriti
Мониторинг внешних блоков питания Integriti
Мощные реле замков
Выходы «верная/неверная карта»
Входы состояния замка по каждой двери
Входы кнопки на выход по каждой двери
Релейные выходы «дверь открыта слишком долго» по каждой двери
Специальный вход тампера корпуса
Малые габариты платы: 200х95мм
Удаленное обновление прошивки

Возможности расширения

Расширение до 8 дверей (2 двери в базе)
Расширение до 8 считывателей по Wiegand (2 порта считывателей в базе)
Расширение до 16 считывателей по RS485 (через специализированный порт RS485)
Пять форматов корпусов для различных конфигураций (2,4,6 или 8 дверей/считывателей)
Три модели внешних импульсных блоков питания (2А, 3А или 8А)

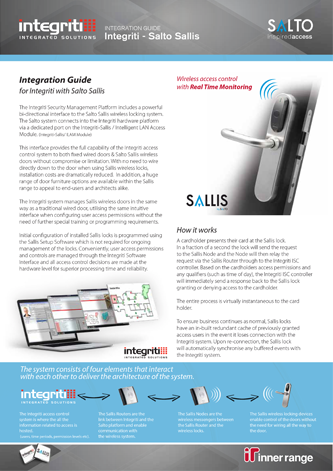

Интеграция с системой Salto Sallis – до 8 дверей (через специализированный порт RS485)
Интерфейс входов/выходов для управления лифтами (по шине UniBus, до 8 лифтов, до 96 этажей)

Таблица совместимости UniBus устройств		Хост модули с UniBus
Таблица совместимости UniBus устройств		ISC	IAC	8 Зонный расширитель	ILAM
UniBus устройства	Расширение на 8 зон	2	0	3	0
	Расширение на 8 реле	4	4	4	2
	Расширение на 2 двери / 2 считывателя	0	3	0	3
	Лифтовой модуль на 16 этажей	6	6	6	6
	RS-232/RS-485 UART	4	4	0	0
	Аналогоый расширитель	6	0	6	0
	2й сетевой интерфейс	1	1	0	0

Опции для заказа

INTG-996018PCB&K - Интеллектуальный LAN модуль доступа (плата и аксессуары), управление 2 дверьми 2 считывателями

Интеллектуальные модуль контроля доступа Integriti может применяться для управления и мониторинга до 8 дверей или лифтов и подключается посредством шины RS485 или через TCP/IP с использованием сетевого моста (модель 995093). В базе модуль поддерживает две двери/два считывателя и расширяется до восьми дверей/восьми считывателей путем добавления 2-дверных опциональных UniBus-карт.

Питание. Модуль требует электропитания напряжением 11-14VDC, а модельный ряд устройств включает внешние импульсные блоки питания с током 2А, 3А или выше. Внешние источники питания Integriti полностью контролируются самим модулем.

Гибкость в работе. Модуль предусматривает большое количество программируемых опций для реализации функций контроля доступа, управления охранной сигнализацией и мониторинга дверей. Встроенная память и база данных позволяют обеспечивать полноценную работу устройства и ведение журнала событий даже в случае отсутствия связи с центральным контроллером системы. После восстановления связи все события и программные изменения автоматически синхронизируются с контроллером Integriti.

ILAM - Схема подключения

Физические характеристики

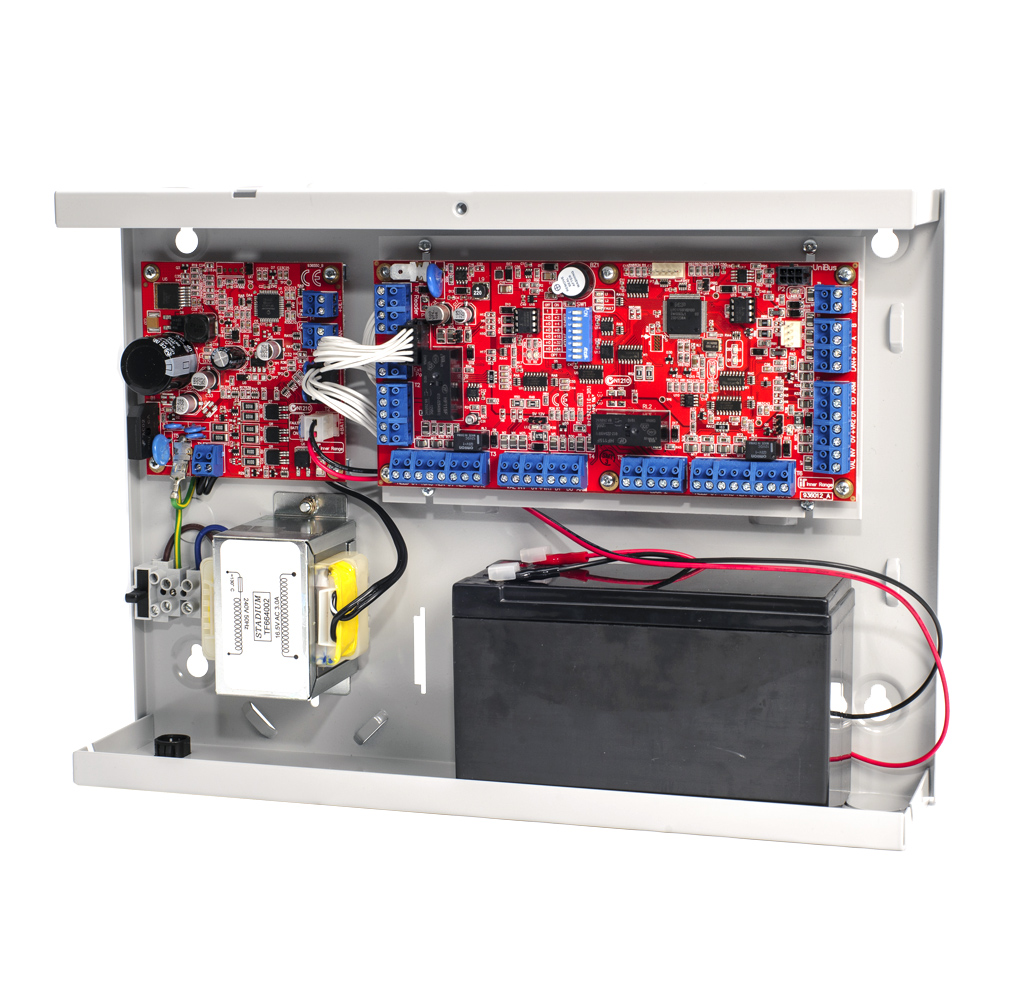

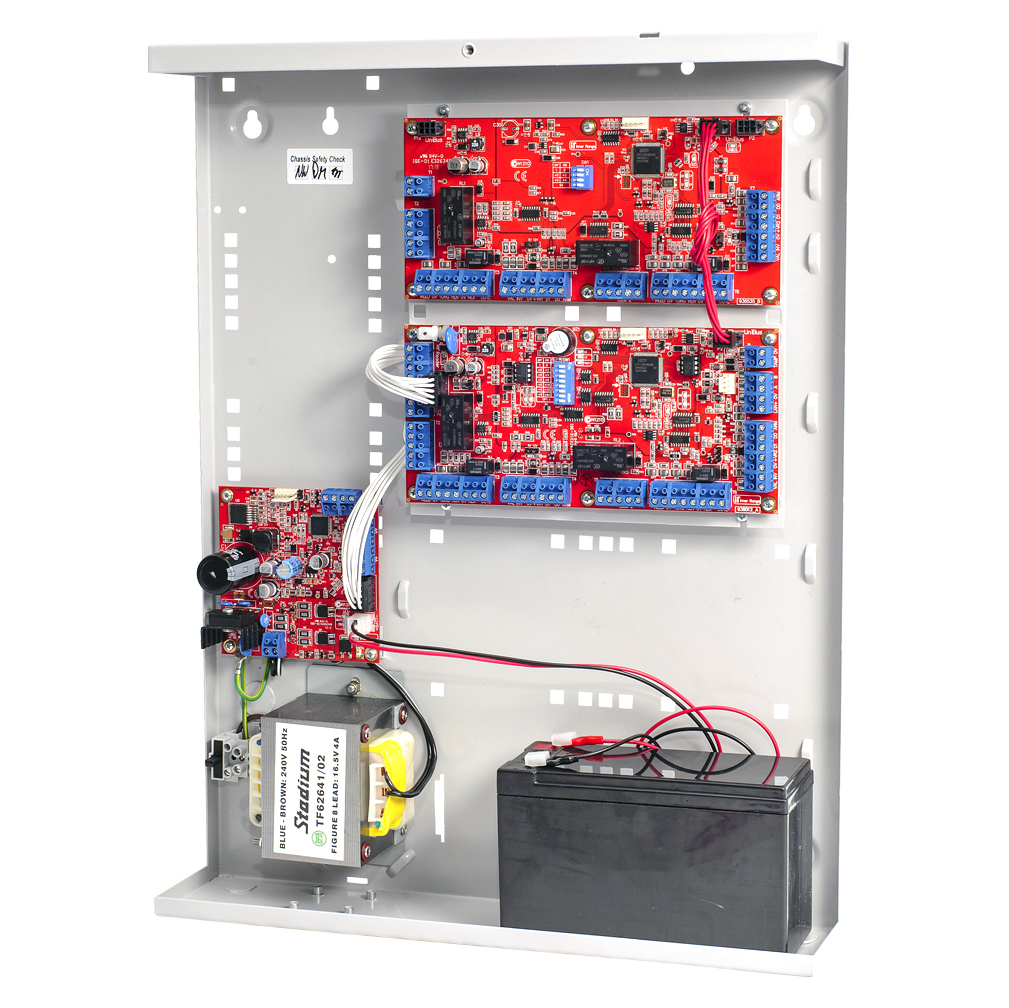

Опции корпусов	Маленький - Серия 995200PEI – 252(Д) х 358(Ш) х 85(Г) мм (с БП 2А – для 2 дверей) Средний - Серия 995201 PEI – 460(Д) х 358(Ш) х 85(Г) мм (с БП 3А – для 4 дверей) Большой - Серия 995203 PEI – 720(Д) х 358(Ш) х 85(Г) мм (с БП 3А – для 8 дверей) Широкий - Серия 995204 PEI – 580(д) х 510(Ш) х 95(г) мм (с БП 8А – для 8 дверей) Для 19’’ стойки - Серия 995220PeI – 2U 680(д) х 420(Ш) х 85(г) мм (с Бп 3а – для 8 дверей)
Форм-фактора платы	Размер Integriti ’B’
Размеры платы	200(Д) х 94(Ш) х 45(Г) мм
Вес	8,2кг (средний корпус, трансформатор, аккумулятор 7а/ч и крышка)
Условия эксплуатации	0°С - 40°С @ 15%-85% относительной влажности (не конденсат)
Электрические характеристики (для платы)
Питающее напряжение	11-14В постоянного тока
Потребление	110мА в режиме ожидания; 175мА с активными реле замков
ВНИМАНИЕ: данные показатели не включают потребление внешних устройств: считывателей, замков, зуммеров, ламп или любых других устройств, подключенных к контактам «дверь открыта слишком долго», «верная/неверная карта», а также RS485-считывателей и UniBus-расширителей
Защита от перегрузки по току	Самовосстонавливаемая, через контакт считывателя V+
Характеристики реле
Реле замков	5А@30VDC
Реле «дверь открыта слишком долго»:	1А@30VDC (выход «дверь открыта слишком долго»)
Подключения
Замок	2 колодки (Lock+, Lock-, NO/COM/NC)
Двери	2 колодки (СМК, 0V, микроконтакты замка, запрос на вход, запрос на выход, дверь открыта слишком долго)
Считыватели Wiegand	2 колодки (верная карта, неверная карта, 0V, reader+, D1, D0, постановка под охрану)
Питание замка	1 колодка (Lock+, Lock- от внешнего БП)
Тампер корпуса	1 колодка (2-пиновое подключение для тамперного переключателя корпуса)
UniBus Host-порт	1 разъем
RS485 LAN	1 колодка (LAN+, LAN-, A, B - адрессация с помощью DIP-переключателей)
RS485 для считывателей	1 колодка (подключение до 4 считывателей SIFER от Inner Range или других OSDP совместимых считывателей)
Мониторинг внешних БП (Совместимо с с интеллектуальными БП Inner Range)
Отсутствие AС	отсутствие AС на внешнем БП
Разряд аккумулятора	разряд аккумулятора на внешнем БП
Предохранитель LAN	предохранитель LAN на внешнем БП
Предохранитель датчика	предохранитель датчика на внешнем БП
Низкое напряжение	Низкое напряжение на внешнем БП
Сбой БП	Сбой на внешнем БП
