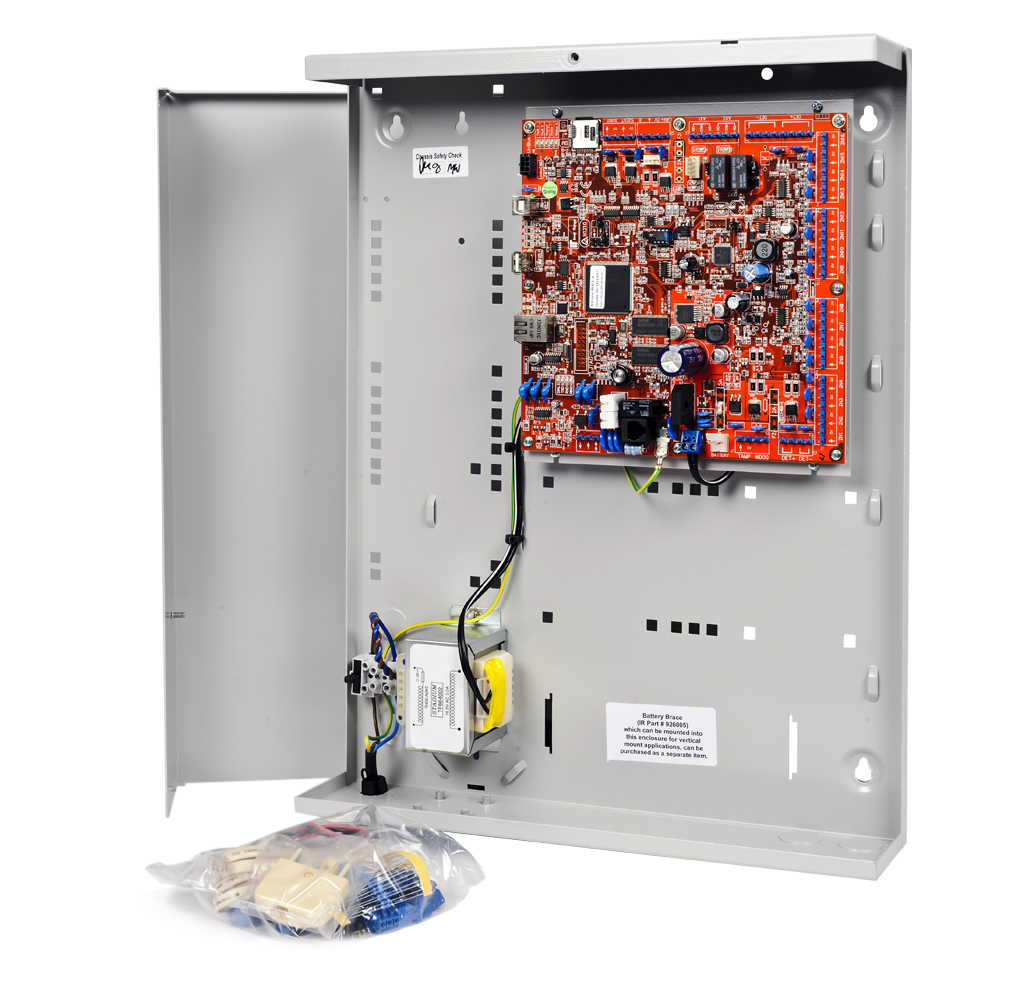

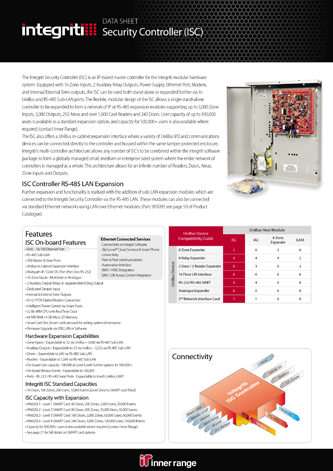

INTG-996001 - Сетевой контроллер безопасности системы Integriti (ISC)

Основные особенности

Построение систем на базе нескольких контроллеров посредством IP технологий
32-битный ARM CPU с часами реального времени
64 Мб ОЗУ / Карта памяти Micrо SD на 4Гб
Очень быстрая собственная операционная система
Порт Еthernet 10/100-RJ45, обеспечивающий сетевые сервисы:
- Подключение к ПО Integriti
- Облачный сервис SkyTunnel
- Integriti Mobile — для работы через мобильные устройства
- Связь по протоколу Peer-to-Peer
- Интерфейс автоматизации
- Интеграция с BMS / HVAC / Лифтами (высокий и низкий уровень)
Порт RS485 для подключения удаленных модулей
Порт шины локальных расширителей UniBus
16 входов охранных шлейфов - аналоговых или с поддержкой различных состояний
2 релейных выхода и специализированный выход Watch Dog
Вход тампера корпуса
Выходы внутренней и наружной сирены
Встроенный дозвонщик (порт RJ12)
Контроль питания с помощью интеллектуальных предохранителей

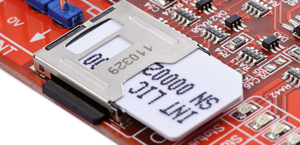

Слот смарт-карт (смарт-карты используются для установки емкости системы)
Обновление прошивки по шине LAN RS485, через USB или ПО Integriti

Опции для заказа

INTG 996001EUPS - Integriti ISC в корпусе с трансформатором
INTG 996001EUPCB&K - Плата контроллера Integriti ISC, аксессуары

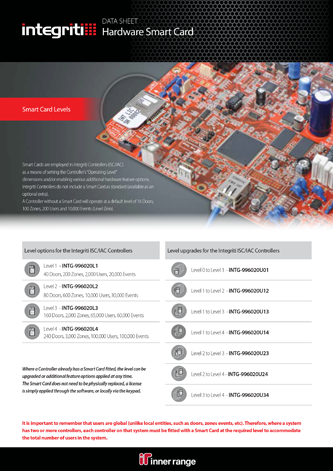

INTG 996020 - Smart Card Blank пустая конфигурация памяти, используется в качестве базиса для активации специальных конфигураций 996021-996028
INTG 996020U01 - Обновление конфигурации ISC Smart Card Blank до ISC Smart Card Level 1 (40 дверей, 200 зон, 2000 пользователей, 20000 событий)
INTG 996020U12 - Обновление конфигурации ISC Smart Card Level 1 до ISC Smart Card Level 2 ( 80 дверей, 600 зон, 10000 пользователей, 30000 событий)
INTG 996020U13 - Обновление конфигурации ISC Smart Card Level 1 до ISC Smart Card Level 3 (160 дверей, 2000 зон, 65000 пользователей, 60000 событий)
INTG 996020U14 - Обновление конфигурации ISC Smart Card Level 1 до ISC Smart Card Level 4 ( 240 дверей, 3000 зон,100000 пользователей, 100000 событий)
INTG 996020U23 - Обновление конфигурации ISC Smart Card Level 2 до ISC Smart Card Level 3 (160 дверей, 2000 зон, 65000 пользователей, 60000 событий)
INTG 996020U24 - Обновление конфигурации ISC Smart Card Level 2 до ISC Smart Card Level 4 ( 240 дверей, 3000 зон,100000 пользователей, 100000 событий)
INTG 996020U34 - Обновление конфигурации ISC Smart Card Level 3 до ISC Smart Card Level 4 ( 240 дверей, 3000 зон,100000 пользователей, 100000 событий)

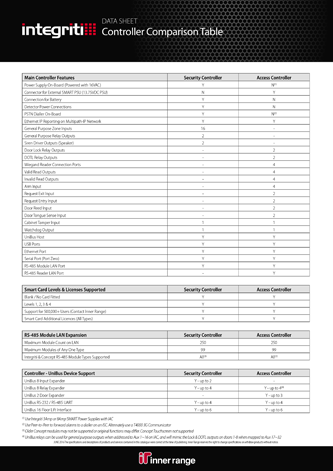

Таблица совместимости UniBus устройств		Хост модули с UniBus
Таблица совместимости UniBus устройств		ISC	IAC	8 Зонный расширитель	ILAM
UniBus устройства	Расширение на 8 зон	2	0	3	0
	Расширение на 8 реле	4	4	4	2
	Расширение на 2 двери / 2 считывателя	0	3	0	3
	Лифтовой модуль на 16 этажей	6	6	6	6
	RS-232/RS-485 UART	4	4	0	0
	Аналогоый расширитель	4	0	6	0
	2й сетевой интерфейс	1	1	0	0

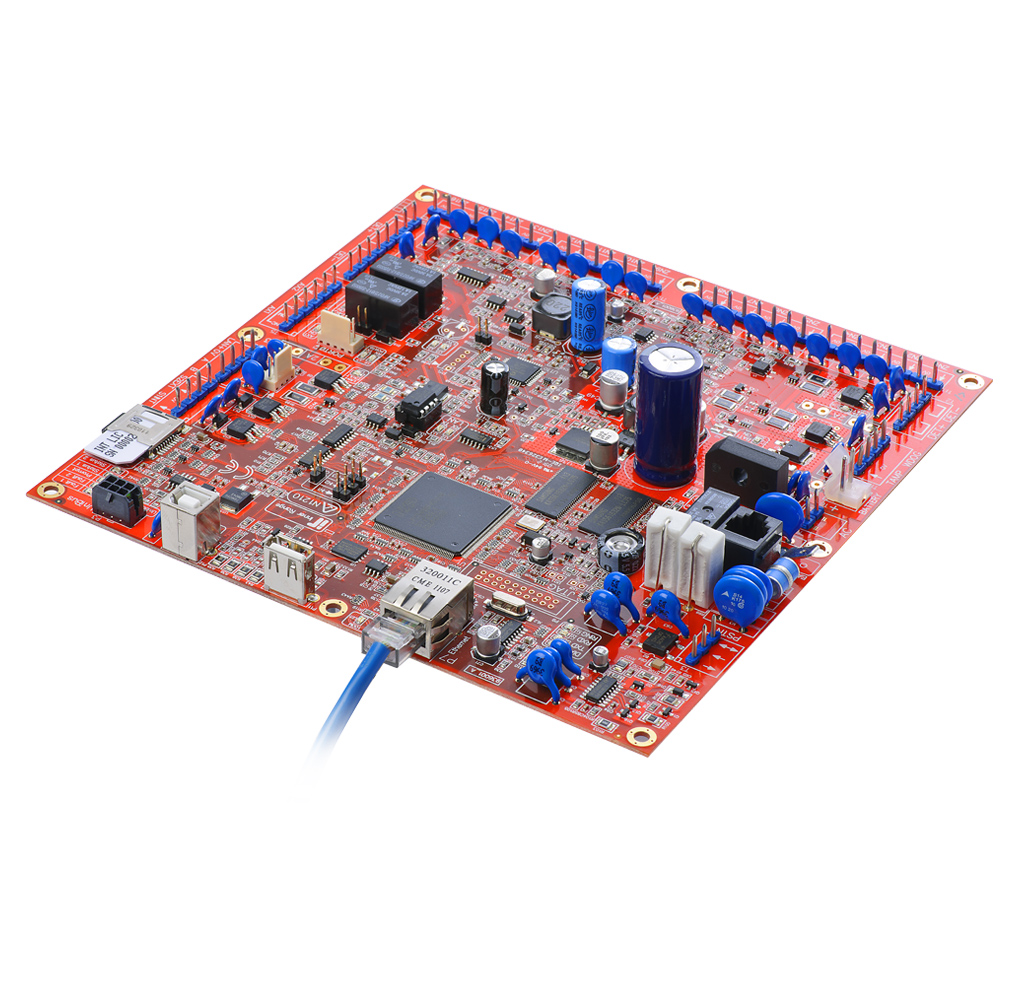

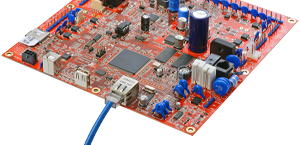

Центральный контроллер Integriti ISC является основным модулем комплекса системы управления Integriti. Контроллер оснащен процессором 32bit ARM CPU, оперативной памятью 64Mb RAM, и картой памяти 2Gb Micro SD. Контроллер работает под управлением собственной операционной системы (DougOS), которая обеспечивает уникальное быстродействие всех элементов комплекса. На плате контроллера Integriti ISC находятся встроенный порт Ethernet, порты USB Master&Slave, интерфейс для подключения расширителей UniBus, RS485LAN-порт, 16 тревожных входов зон, 2 релейных выхода, порт для мониторинга дополнительного блока питания, PSTN-модем, выходы внутренней и внешней сирены.

Гибкая модульная структура центрального контроллера Integriti позволяет расширить систему большим количеством удаленных RS485-модулей и обеспечить управление 100 000 пользователями, 3 000 шлейфами охранной сигнализации, более чем 3 000 выходами, 250 группами зон и 240 дверьми. Архитектура системы, поддерживает одновременную работу множества центральных контроллеров, что дает возможность объединить практически любое количество таких устройств посредством одного программного обеспечения. В этом случае весь комплекс модулей представляется пользователю как единая система с неограниченным числом дверей, зон, их групп и выходов. Пользователи и их права заносятся в общую для всей системы базу.

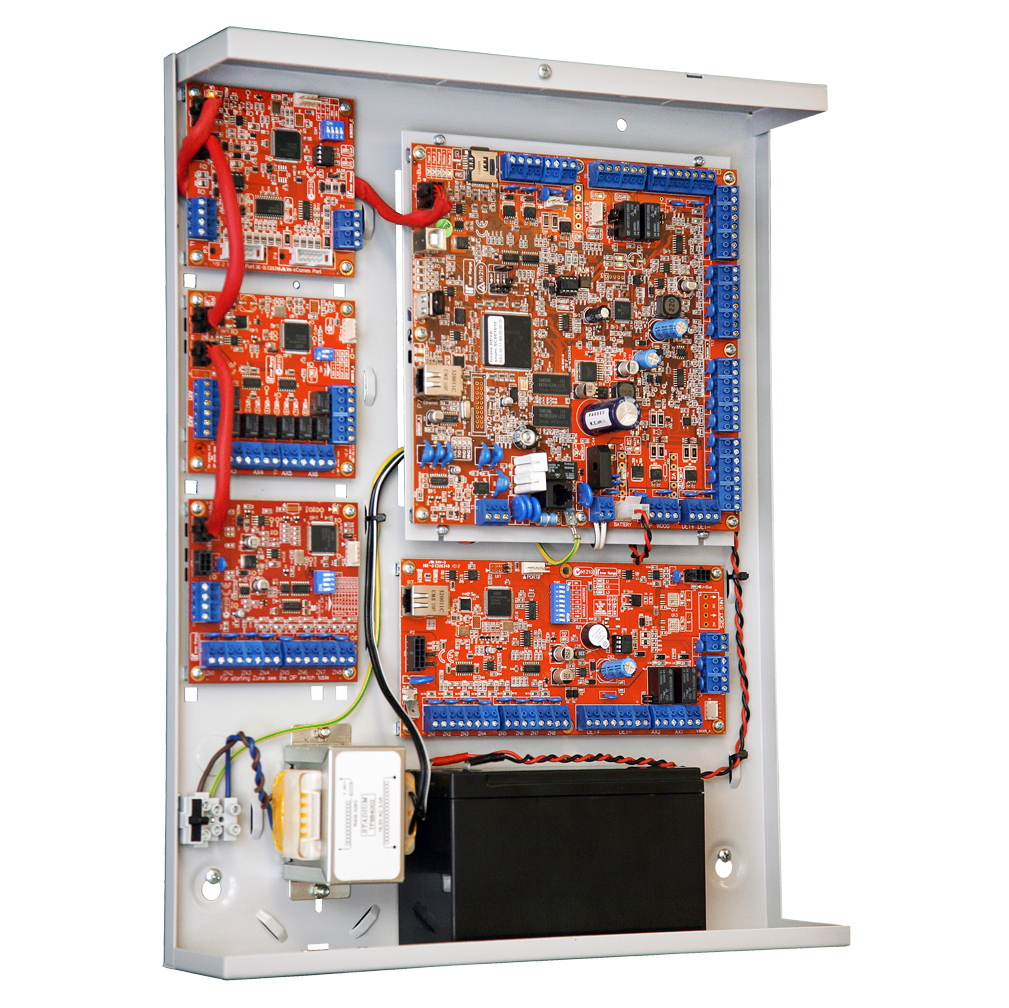

ISC - Схема подключения

Емкость центрального контроллера с UniBus расширителями

До 32 входов охранных шлейфов
До 32 выходов (реле)
До 8 последовательных портов RS232/RS485
Дальнейшее масштабирование системы осуществляется с помощью подключения удаленных модулей по RS485 или TCP/IP (с использованием сетевого моста 995093)

Возможности расширения (по шине RS-485)

Входы охранных шлейфов - до 3000
Выходы - до 3232
Двери - до 240
Считыватели - до 1584
Пользователи - до 100 000
События - до 100 000

Физические характеристики
Размер корпуса	460(Д) x 358(Ш) x 85(Г) (мм)
Форм-фактора платы	Размер Integriti ’A’
Размеры платы	200(Д) x 200(Ш) x 45(Г) (мм)
Вес	8,2кг (средний корпус, трансформатор, аккумулятор 7а/ч и крышка)
Условия эксплуатации	0°С - 50°С @ 15%-90% относительной влажности (не конденсат)
Аккумулятор в корпусе	12В, 7А/ч
Электрические характеристики (для платы)
Встроенный блок питания	тип А (EN50131-1)
Входное напряжение трансформатора	240В перем. ±10%, 50 Гц
Выход трансформатора	16,5В перем., 50 Гц
Потребление	макс. 500мА от источника 240В перем.
Предохранители	Отдельные предохранители БП, 1А, М205 (20 мм)
Входное напряжение платы	16 -18В перем., 50/60 Гц
Выход зарядного устройства	13,75В пост. -0,15/+0,5V (при наличии питания)
Емкость аккумулятора 12В	7,2 A/ч или 18А/ч (макс.), свинцово-кислотные аккумуляторы
Предохранитель аккумулятора	5А
Сигнализация о низком заряде аккумулятора	<11В пост. ±100мВ
Защита от глубокого разряда аккумулятора	Включается при 10,4В ±100мВ, Отключаетсяпри 12,4В ±100мВ
Выходы питания LAN “POS” и DET+	Выходное напряжение: 13,75В пост. -0,15/+0,5В (при наличии питания)
Защита выходов питания LAN “POS” и DET+	2А
Максимальная амплитуда при макс. нагрузке:	<200мВ P-P / 75мВ RMS
Тревога при низком напряжении	<11В пост. ±100мВ
Выходы для сирены (драйвер)	2 (к каждому выходу можно подключить один динамик 4Ом или 2 по 8Ом при параллельном подключении)
Параметры UniBus и RS-485
Расширение по шине UniBus (внутри корпуса)	до 6 устройств
Расширение по шине RS-485	до 250 модулей (максимум 99 модулей одного типа)
Потребление тока
Источник AС	Перемычка JP5	Общий лимит нагрузки	Потребление платы контроллера	Емкость используемого аккумулятора	Макс. дополнительная нагрузка
Доп. БП 1,5А	не установлена	1.3 А	275mА	7 А/ч	700mA
Трансформатор	установлена	2.2 А	275mА	7 А/ч	1.2a
Трансформатор	установлена	2.2 А	275mА	18 А/ч	480mA
