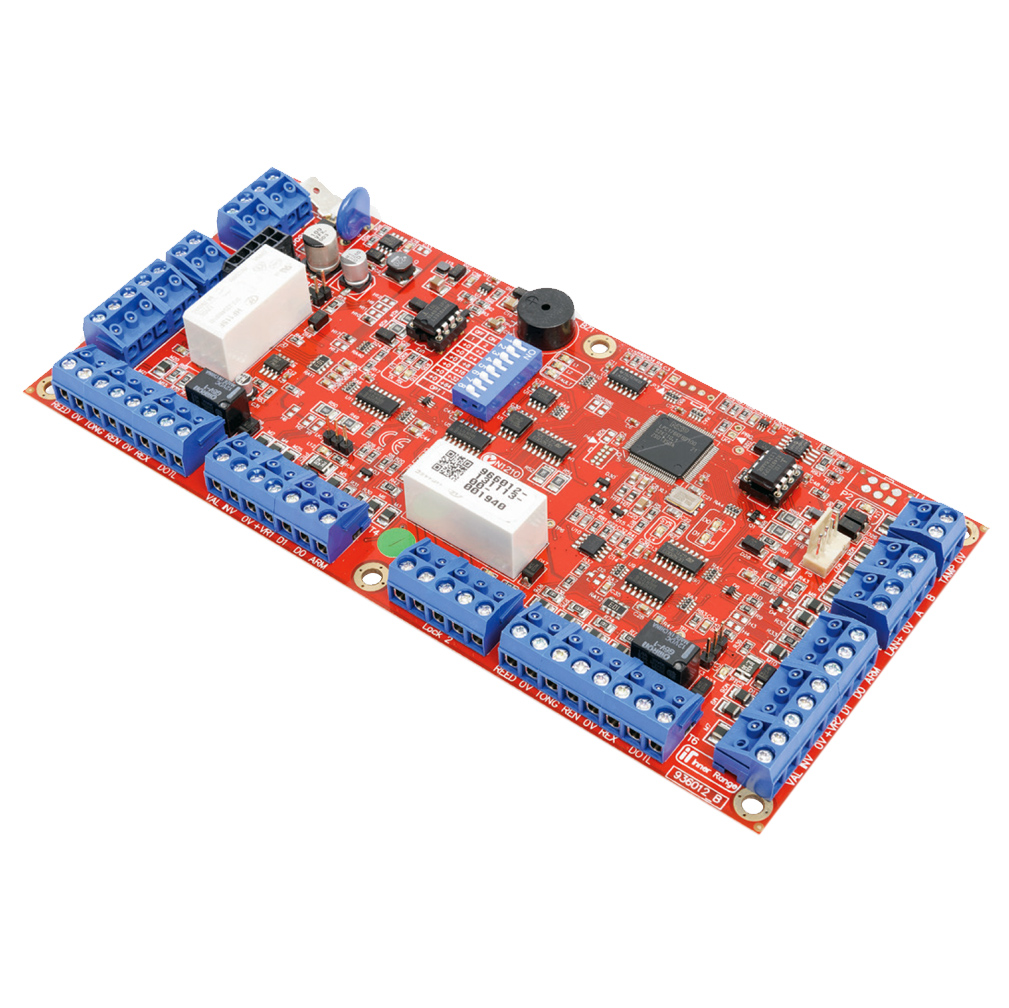

INTG-996012 - Стандартный LAN модуль доступа (SLAM)

Основные особенности

Буфер на 2000 карт пользователей в офлайн режиме
Суб-шина для подключения считывателей RS-485 (до 4 считывателей SIFER)
Считыватели SIFER Inner Range на вход/выход для двух дверей
Опции управления дверьми, лифтами, областями и терминалами
Поддержка считывателей Weigand до 88bit
Выходы считывателей Wiegand с индивидуальной защитой от перегрузки и функцией самостоятельного перезапуска
Интеграция с системами Aperio, SimonsVoss, Salto Sallis – до 2 дверей при подключении к порту считывателей RS-485
Отдельный вход для подключения питания замка
Подключение внешнего блока питания Integriti
Полный мониторинг внешних интеллектуальных БП Integriti
Силовые реле для управления замками
Отдельные для каждой двери входы для подключения СМК, микроконтактов замков, кнопок на вход/выход, ДОСД
Вход тампер
Модуль подключается к RS-485 LAN
Возможность удалённого обновления прошивки
Встроенный зуммер для функции "Локализация модуля в корпусе"

Функции автономной памяти

Хранение в автономной памяти до 2000 карт пользователей
Конфигурируемое время хранения информации в автономной памяти
Настройка постоянной основы карт пользователей
Кнопки запроса на вход/выход так же обрабатываются в автономной памяти
Перезапись событий согласно исторической хронологии

Опции для заказа

INTG-996012PCB&K - Стандартный LAN модуль доступа, плата и аксессуары

Контроллер предлагает полный набор программируемых параметров, предоставляя высокий уровень безопасности контроля доступа, и функции управления областями и мониторинга дверей. Встроенная кеш память содержит базу данных и выполняет контроль доступа в режиме оффлайн, осуществляя поддержку до 2000 карт пользователей. Возможность определеления времени хранения информации в кеш-памяти модуля от 1 часа до 4 месяцев. Сохранение параметров каждого пользователя в кеш-память модуля на постоянной основе. В частности применяется в случаях, в которых требуется предоставление доступа, когда модуль находится в режиме офлайн.

Стандартный контроллер двух дверей (SLAM) может использоваться для контроля и управления до двух дверей по сети RS485LAN, (или по IP, с применением модуля CLOE (PN 995093)). Модуль поддерживает управление двух дверей и до четырёх считывателей Inner Range RS-485 SIFER с поддержкой направлений вход/выход. Так же могут применяться два считывателя Wiegand, позволяющие осуществлять контроль и управление одной дверью с поддержкой направлений вход/выход, или двумя дверьми с одним считывателем для каждой двери.

ILAM - Схема подключения

Физические характеристики
Опции корпусов	Маленький - Серия 995200PEI – 252(Д) х 358(Ш) х 85(Г) мм (с БП 2А – для 1 SLAM) Средний - Серия 995201 PEI – 460(Д) х 358(Ш) х 85(Г) мм (с интеллектуальным БП 3А – до 3 SLAM) Большой - Серия 995203 PEI – 702(Д) х 358(Ш) х 85(Г) мм (с БП 3А – до 5 SLAM) Большой - Серия 995203 PE8 – 702(Д) х 358(Ш) х 85(Г) мм (с БП 8А – до 5 SLAM) Для 19’’ стойки - Серия 995220PEI – 2RU 680(Д) х 420(Ш) х 85(г) мм (с БП 3А – до 4 SLAM)
Форм-фактора платы	Размер Integriti ’B’
Размеры платы	200(Д) х 94(Ш) х 45(Г) мм
Вес	8,2кг (средний корпус, трансформатор, аккумулятор 7а/ч и крышка)
Условия эксплуатации	0°С - 40°С @ 15%-85% относительной влажности (не конденсат)
Электрические характеристики (для платы)
Питающее напряжение	11-14В постоянного тока
Потребление	110мА в режиме ожидания; 175мА с активными реле замков
ВНИМАНИЕ: данные показатели не включают потребление внешних устройств: считывателей, замков, зуммеров, ламп или любых других устройств, подключенных к контактам «дверь открыта слишком долго», «верная/неверная карта», а также RS485-считывателей
Защита от перегрузки по току	Самовосстонавливаемая, через контакт считывателя V+
Характеристики реле
Реле замков	5А@30VDC
Реле «дверь открыта слишком долго»:	1А@30VDC (выход «дверь открыта слишком долго»)
Подключения
Замок	2 колодки (Lock+, Lock-, NO/COM/NC)
Двери	2 колодки (СМК, 0V, микроконтакты замка, запрос на вход, запрос на выход, дверь открыта слишком долго)
Считыватели Wiegand	2 колодки (верная карта, неверная карта, 0V, reader+, D1, D0, постановка под охрану)
Питание замка	1 колодка (Lock+, Lock- от внешнего БП)
Тампер корпуса	1 колодка (2-пиновое подключение для тамперного переключателя корпуса)
RS485 LAN	1 колодка (LAN+, LAN-, A, B - адрессация с помощью DIP-переключателей)
RS485 для считывателей	1 колодка (подключение до 4 считывателей SIFER от Inner Range или других OSDP совместимых считывателей)
Мониторинг внешних БП (Совместимо с с интеллектуальными БП Inner Range)
Отсутствие AС	отсутствие AС на внешнем БП
Разряд аккумулятора	разряд аккумулятора на внешнем БП
Предохранитель LAN	предохранитель LAN на внешнем БП
Предохранитель датчика	предохранитель датчика на внешнем БП
Низкое напряжение	Низкое напряжение на внешнем БП
Сбой БП	Сбой на внешнем БП
