Линейка безадресных приемо-контрольных приборов управления пожарной сигнализацией
Основные особенности
- Поддерживает не менее 32 устройств в шлейфе
- Управляет платой пожаротушения SmartLetLoose
- 8 таймеров и 7 уравнений логики
- Возможность управления через Ethernet
- Навигационные клавиши для быстрого доступа к функциям графического дисплея
- Быстрые клавиши (отключение звука, сброс, эвакуация, проверка)
- Автоматическая балансировка отдельных линий детекторов
- Бесплатное программное обеспечение для настройки и обслуживания
- Сертифицирован в Украине согласно EN 54-2, EN 54-4, EN 50130, EN12094-1
Опции для заказа
- SmartLine020-2 - Приемо-контрольный прибор на 2 зоны, без расширения
- SmartLine020-4 - Приемо-контрольный прибор на 4 зоны. Имеет возможность расширения до 20-ти зон
- SmartLine036 - Приемо-контрольный прибор на 4 зоны. Имеет возможность расширения до 36-ти зон

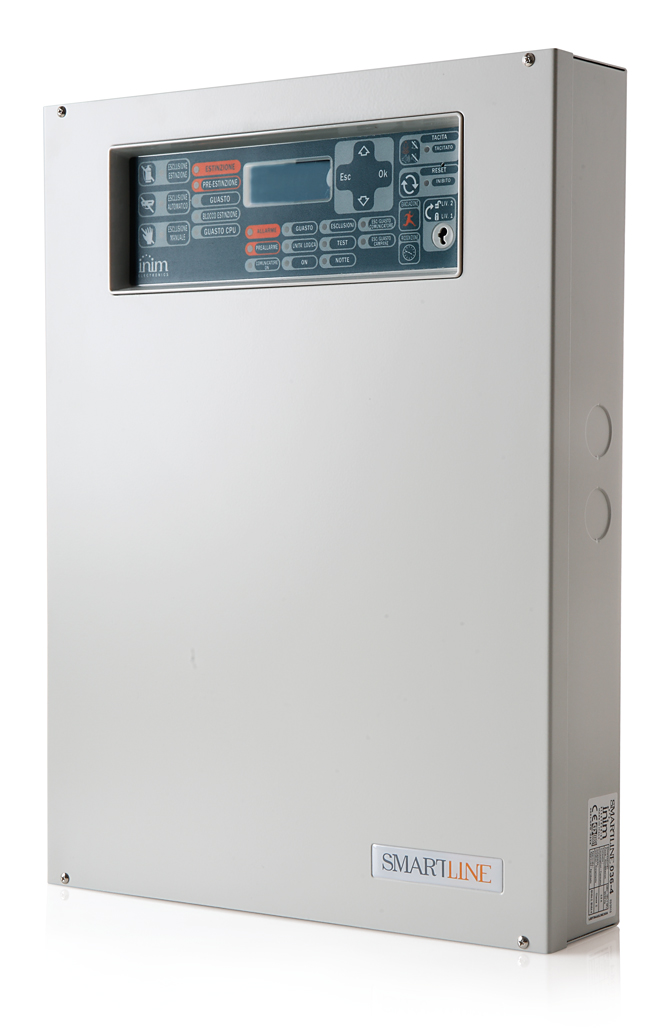

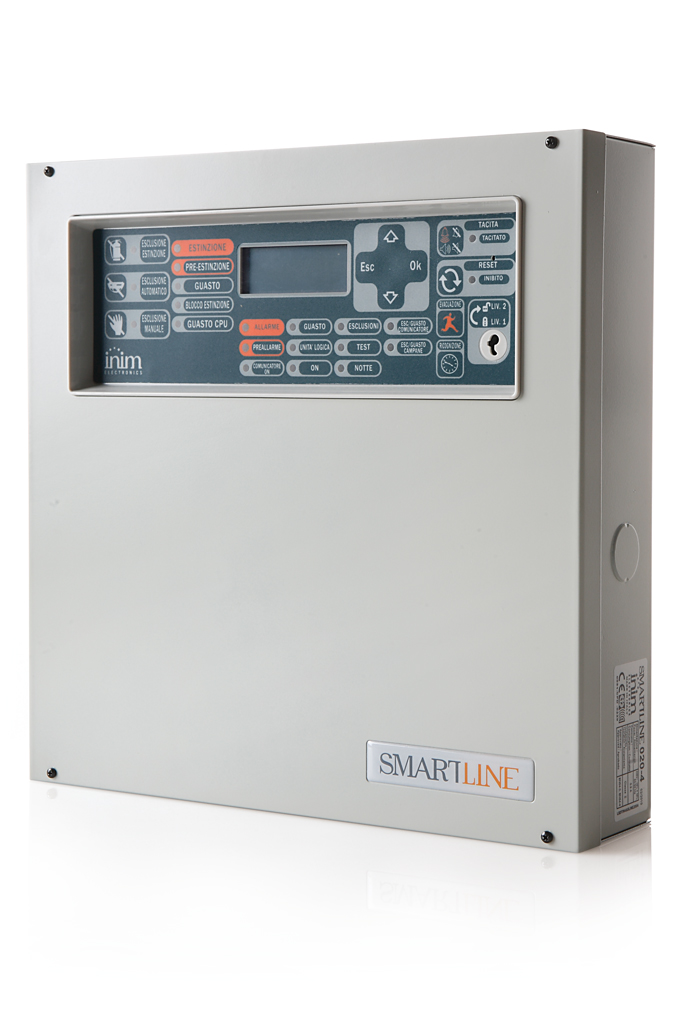

ППКП SmartLine поставляется в 3-х версиях:
- 2 зоны, без возможности расширения (SmartLine020-2);
- 4 зоны, с возможностью расширения до 20 зон (SmartLine020-4)
- 4 зоны, с возможностью расширения до 36 зон (SmartLine036).
Компактность, простая и быстрая установка, удобная процедура программирования делают этот ППКП высококонкурентным. Он идеально подходит для небольших и средних объектов, где одним из важнейших требований является быстрота наладки и программирования.
Функциональность
Прибор SmartLine обладает многочисленными функциями (таймеры, эквациональная логика, управление пожаротушением и т.д.), гибкостью (автоматическая балансировка выхода, многофункциональные входы, прогрограммируемые выходы, интеграция газоанализаторных функций и т.д.), и инновационными возможностями подключения (шина RS485 для управления дополнительными станциями электропитания и панелями-ретрансляторами, RJ-45 на дополнительной плате SmartLAN/485 для подключения к Интернету и т.д.).
Это мощный инструмент, способный удовлетворить все задачи любого типа инсталляций.
Приборы SmartLine имеют контролируемые выходы (один на материнской плате и по одному на каждой плате расширения) для активации аудио-визуальной сигнализации, программируемое выходное реле, выход сигнализации неисправности и два 24 В выхода (один постоянный и один с отключением при сбросе прибора, настраиваемые по требованиям инсталлятора).
Кроме того, каждой зоне обнаружения соответствует разъем подключения, который может быть настроен как выход с открытым коллектором (активируется программируемыми условиями), контролируемый вход или интерфейс газоанализатора 4-20мА.
На материнскую плату можно дополнительно установить плату управления пожаротушением SmartLetLoose/ONE.
Для управления платой пожаротушения предусмотрены кнопки на передней панели ППКП.
По шине данных RS485 также управляются 2 дополнительных станции элекропитания, с возможностью обеспечения контроля за их функциональностью и активацией / деактивацией питания на их выходах по заданным условиям.
Вывод информации
Информация о системе выводится через графический дисплей и светодиоды на переднюю панель ППКП.
Шина RS485 поддерживает 4 выносных панели-ретранслятора (SmartLetUSee/LCD-Lite). Эти панели-ретрансляторы отображают все данные системы пожарной сигнализации и позволяют пользователям управлять системой в соответствии с их уровнем доступа.
При установке платы подключения к Ethernet SmartLAN с помощью административного ПО SmartLook можно мониторить работу системы пожарной сигналицации в режиме реального времени.
Программирование
Программировать систему с передней панели прибора очень просто, пользователь лишь следует инструкциям на экране. Система также может быть запрограммирована посредством подключения к ПК через встроенный интерфейс RS232 с помощью прилагаемого программного обеспечения SmartLeague. Этот интуитивно понятный программный комплекс значительно упрощает процедуру настройки, а также позволяет проводить обслуживание ППКП.
Удаленное управление.
Плата SmartLAN/485 позволяет подключать прибор к сети Ethernet для удаленного доступа через Интернет. После установки удаленного подключения можно изменить параметры конфигурации, загрузки / выгрузки данных программирования и / или управлять системой с помощью программного обеспечения на основе графических карт SmartLook.
| МОДЕЛЬ | SmartLine020-2 | SmartLine020-4 | SmartLine036 |
| Количество подключаемых шлейфов (зон) | 2 (без расширения) | 4 (с расширением до 20) | 4 (с расширением до 36) |
| Входы | Дополнительный вход (выход) на каждой зоне (с контролем цепи) | ||
| Выходы | Тревоги (с контролем цепи); на активацию дозвонщика (открытый коллектор); неисправности (сухой контакт); программируемое реле (по умолчанию – тревога); дополнительного питания 24В; дополнительного питания 24В с отключением при сбросе ППКП |
||
| Интерфейсы | RS232 (для программирования); RS485 для подключения панелей-ретрансляторов и станций электропитания |
||
| Питание | 220В; 2 аккумулятора 7Ач – 12В | 220В; 2 аккумулятора 17Ач – 12В | |
| Размеры | 325x325x80 мм | 497x380x87 мм | |
| Вес (без аккумуляторов) | 3 кг | 6 кг | |
Соединительный кабель RS232
Для связи между ПК и ППКП.
Адаптер USB/RS232
Панель-ретранслятор
Копирует всю информацию, имеющуюся в ППКП, и обеспечивает доступ ко всем функциям 1-го и 2-го уровня (просмотр активных событий, сброс, отключение звука и т.д.).
Доступ к главному меню невозможен.
По шине RS485 может быть подключено до 4-х панелей-ретрансляторов.
Плата расширения на 8 зон
Может использоваться с модификациями ППКП SmartLine020-4 и SmartLine036.
ППКП SmartLine020-4 поддерживает 2 платы SmartLine/8Z (8 зон в каждой плате), обеспечивая общее количество 20 зон; в то же время, ППКП SmartLine036 поддерживает до 4-х плат SmartLine/8Z, обеспечивая общее количество 36 зон.
Плата имеет дополнительный программируемый 1А выход c контролем целостности цепи, принцип работы которого может быть определен во время настройки системы.
Каждая зона имеет дополнительный разъем, который может быть настроен как вход (с контролем цепи) или выход.
Плата связи с Ethernet
Позволяет программировать параметры ППКП, используя удаленный доступ посредством программного обеспечения SmartLeague через ЛВС/Интернет.
Дополнительно SmartLAN/485 может отправлять пакет UDP (отчет с описанием событий) по настроенному IP-адресу каждый раз при регистрации случая обнаружения пожара.
Благодаря этой функции, управлять ППКП можно с помощью административного программного обеспечения INIM (SmartLook) или любого другого программного обеспечения, предназначенного для этих целей.
Плата управления пожаротушением
Дополняет ППКП возможностью управления одним каналом газового тушения.
Сертифицирована в Украине по EN12094-1.
Плата устанавливается на материнскую плату и снабжена собственными входами для подключения кнопки ручного пуска тушения, кнопки приостановки тушения, манометра, а также выходами 24В на светозвуковые оповещатели «ГАЗ-УХОДИ!», «ГАЗ-НЕ ВХОДИТЬ!».
Станция электропитания
Подключается к ППКП по шине RS485 (для контроля и управления выходами с питанием).
Имеет 3 настраиваемых выхода питания 24В, логика которых программируется с ППКП.
Доступны 2 модификации:
- SPS24040 (1,4А)
- SPS24140 (4А)
Источники бесперебойного питания 24В
Состоят из импульсного блока питания, размещенного в металлическом шкафу, где педусмотрено место для установки 2-х аккумуляторов 7 Ач, 12 В (для модели BPS24040) или 17 Ач, 12 В (для модели BPS24140).
Максимальный выходной ток:
- 1.4 A (для модели BPS24040)
- 4 А (для модели BPS24140)
Одноканальная релейная плата
Преобразовывает выход с открытым коллектором на материнской плате в релейный выход.
Работает на 12 или 24В (выбирается с помощью перемычки).
Тепловой датчик для оптимизации зарядки аккумулятора
Регулирует ток зарядки аккумулятора в зависимости от температуры поверхности аккумулятора. Предотвращает перегрев аккумулятора.
Программное обеспечение для программирования и управления устройствами INIM
Является интуитивно понятным и простым в использовании. Оно позволяет быстро и легко настраивать приемо-контрольные приборы и обеспечивает обзор всех устройств, находящихся в системе.
С помощью данного ПО можно выполнять диагностику и настройку всех устройств в системе в режиме реального времени, считывать и загружать настройки между ПК и системой.
SmartLeague также способно построить подробные схемы разводки от ППКП до конечного устройства в соответствии с установленной конфигурацией, а также выполнить импорт и экспорт настроек между ПК и системой.
Программа открыта для всех каналов связи, в том числе через Интернет.
Административное программное обеспечение для централизованного управления ППКП Smart Loop или SmartLine
Использует графические карты в совокупности со структурой систем.
Имеет возможность импорта конфигурации системы как с приемо-контрольных приборов, так и из базы данных программного обеспечения SmartLeague.
Система обеспечивает функции самодиагностики.
Программное обеспечение SmartLook состоит из двух отдельных приложений. Одно из приложений позволяет настроить систему, в то время как другое предоставлено пользователю, обеспечивая все необходимые функции наблюдения.
Максимальное число обслуживаемых ППКП - 25, подключение RS232, Ethernet.
