Извещатели Iris

Линейка безадресных извещателей

Основные особенности

Новая конструкция оптической камеры с закрытой верхней частью и экраном от насекомых из сетки с отверстиями 500 мкм
Двухцветный индикатор: красный в режиме тревоги, зеленый редко-мигающий в режиме ожидания (опционально) и часто-мигающий в случае неисправности или высокого уровня загрязнения оптической дымовой камеры
Компенсация загрязненности среды помещения в камере датчика
Выбор чувствительности для дыма и тепла (с помощью программатора EDRV1000)
Выбор режима (с помощью программатора EDRV1000 для модели ID300): только дым, только тепло, режим И, режим ИЛИ, режим ПЛЮС
Комплексная диагностика: определение уровня загрязнения в оптической камере и проверка данных в режиме реального времени (с помощью EDRV1000)
Память значений уровня дыма и температуры за последние 5 минут, предшествующие срабатыванию сигнализации
Широкий выбор опций ( с помощью программатора EDRV1000)
Линия обвода базы для сохранения непрерывности цепи в случае демонтажа извещателя

Опции для заказа

ID100 - Оптический дымовой извещатель
ID200 - Тепловой извещатель
ID300 - Дымо-тепловой извещатель
IC0010 - Ручной извещатель
IC0010Е -Ручной извещатель для наружной установки

Извещатели серии IRIS просты в использовании, как и все безадресные извещатели. При этом, однако, они способны обеспечить ряд технических преимуществ, внедренных на сегодняшний день только в самых современных адресно-аналоговых системах. Использование передовых технологий на базе нового поколения микропроцессоров позволило реализовать в этих извещателях комплекс сложных алгоритмов, способных обеспечить высокую надежность и устойчивость к ложным срабатываниям.

Новаторская технология Versa ++, примененная в извещателях серии IRIS, дает возможность инсталлятору настраивать отдельные датчики, учитывая конкретные условия их установки.

Также извещатели IRIS можно использовать в сочетании с комплектом EITK1000, который подключается непосредственно к линии датчиков и позволяет производить полную диагностику каждого извещателя, тестировать его работу, просматривать данные в режиме реального времени, наблюдать за уровенем загрязнения в оптической дымовой камере, изменением чувствительности датчика и режимом его работы. Каждый извещатель имеет энергонезависимую память, с помощью которой отслеживаются изменения уровня дыма и температуры в период, предшествующий последнему срабатыванию сигнализации. Извещатели IRIS с достоинством выдержали все испытания, проведенные на стенде престижной английской службы сертификации LPCB.

Функциональность и программирование
Все безадресные автоматические извещатели IRIS имеют функционал адресных извещателей и могут идентифицироваться по заводскому серийному номеру, благодаря встроенному микропроцессору.

Разница с адресной системой заключается в том, что ППКП видит эти извещатели только как безадресный шлейф, а весь функционал доступен только с программатора EDRV1000.

При помощи программатора можно выполнить следующие настройки:

сканировать архитектуру шлейфа
идентифицировать каждый безадресный извещатель по заводскому номеру
присвоить логический номер каждому безадресному извещателю
считать текущие параметры извещателя (уровень дыма, температуры, загрязнения оптической дымовой камеры)
просмотреть историю сработок с параметрами, предшествующими сработке
настроить чувствительность каждого безадресного извещателя
активировать двухцветный светодиод и выход извещателя

Программировать каждый отдельный безадресный автоматический извещатель можно при помощи программатора EDRV1000.

Расключение
Извещатели IRIS подключаются в последовательный 2-х проводной шлейф, который должен иметь замыкающее сопротивление 3,9 кОм. В шлейф может быть подключено до 32-х автоматических и ручных извещателей.
При этом ППКП различит сигнал тревоги от ручного извещателя и обработает его без подтверждения.
Расключение извещателей с релейными базами производится по 4-х проводному шлейфу.

МОДЕЛИ БЕЗАДРЕСНЫХ ИЗВЕЩАТЕЛЕЙ И БАЗ

ID100
Оптический дымовой извещатель
Принцип действия оптического дымвого извещателя ID100 основан на эффекте Тиндаля (рассеивание света), что обеспечивает первоклассное обнаружение пожара на ранней стадии.
ID100 дает широкий спектр обнаружения частиц дыма, порождающих большинство пожаров.
Новая конструкция оптической камеры с закрытой верхней частью и экраном от насекомых из сетки с отверстиями 500 мкм обеспечивает высокую устойчивость к ложным срабатываниям.
Чувствительность может быть настроена с учетом широкого спектра применения (чувствительность настраивается на: 0.08 дБ/м; 0.10 дБ/м; 0.12 дБ/м; 0.15 дБ/м).

ID200
Тепловой извещатель
Частотные характеристики теплового извещателя ID200 преднастроены в режиме A1R (порог установлен на уровне 58 °C с определением скорости нарастания).
Тем не менее, его можно перенастроить (с помощью программатора EDRV1000) для работы в режимах:

режим B (порог установлен на уровне 72 °С);
режим A2S (порог установлен на уровне 58 °C),;
режим BR (порог установлен на уровне 72 °C с определением скорости нарастания);

Как результат такой гибкости, этот датчик полезен в местах с повышенной температурой, где риск ложных срабатываний очень высок.

ID300
Дымо-тепловой извещатель
Дымо-тепловой извещатель ID300 обладает новейшими технологиями обнаружения дыма и контроля температуры. Это существенно повышает надежность извещателя, который хорошо реагирует на все виды пожаров (особенно горение ЛВЖ, которые выделяют ограниченное количество дыма), и устойчивость к ложным срабатываниям. Чувствительность ID300 устанавливается в зависимости от конкретных условий эксплуатации (с помощью программатора EDRV1000).

Режим ПЛЮС (устанавливается изготовителем):
извещатель подаст сигнал тревоги при получении значений, превышающих установленный дымовой порог, (настраивается аналогично ID100), или когда полученные значения превышают установленный тепловой порог, с учетом увеличения скорости наростания температуры (настраивается аналогично ID200).
Кроме того, в случае повышения температуры, чувствительность обнаружения дыма будет принята по максимальному значению.
Этот режим работы, характеризующийся высокой чувствительностью, позволяет обнаруживать интенсивное, быстро распространяющееся горение (например, горение воспламеняющихся жидкостей, таких как спирт).
Режим ИЛИ:
извещатель подает сигнал тревоги при получении значений, превышающих установленный дымовой порог (настраивается аналогично ID100), или когда полученные значения превышают установленный тепловой порог (настраивается аналогично ID200).
Этот рабочий режим, характеризующийся дискретным анализом чувствительности, позволяет извещателю распознавать горение с высоким выбросом дыма и низкой тепловой мощностью (например, тлеющее горение), а также горение с низким уровнем выброса дыма и высокой тепловой мощностью (например, сжигание химических веществ).
Режим И:
извещатель подаст сигнал только тогда, когда установленный дымовой и тепловой порог (настраивается аналогично ID100 и ID200) превышены одновременно.
Учитывая снижение уровня реакции, необходимо оценить фактор риска, прежде чем выбрать этот режим работы
Режим ДЫМ:
извещатель будет работать аналогично ID100
Режим ТЕПЛО:
извещатель будет работать аналогично ID200

EB0010
База извещателя
База для извещателей серии IRIS и ENEA. Оснащена обводкой, которая позволяет сохранить целостность цепи при демонтаже извещателя.
Расключается в шлейфе по 2-х проводной схеме.

EB0020
Релейная база извещателя
Релейная база с программируемым одноканальным реле, которое активируется при сигнале тревоги от извещателя.
Подходит для извещателей серии IRIS и ENEA.
Подключается к 2-х проводному шлейфу для общения извещателя с ППКП.
Встроенное реле требует дополнительного подключения.
Может быть подключена к 4-х проводному шлейфу охранного ППК.

IC0020
Ручной извещатель
Безадресный ручной извещатель со сбрасываемым элементом, который взводится ключом.
Не требует разбития стекла.

IC0010Е
Ручной извещатель для наружной установки
Безадресный ручной извещатель со сбрасываемым элементом, который взводится ключом.
Не требует разбития стекла.
Всепогодный (IP67), подходит для наружной установки.

МОДЕЛЬ	ID100	ID200	ID300
Рабочее напряжение	±10-30 В
Потребление в реж. ожидания	90 мкА	70 мкА	90 мкА
Потребление в реж. тревоги	макс. 40 мА
Чувствительность	0.08-0.10-0.12-0.15 дБ/м	A1R (58°C + RoR) – B (72°C) – BR(72°C + RoR) – A2S (58°C)	0.08 – 0.10 – 0.12 – 0.15 дБ/м
			A1R (58°C + RoR) – B (72°C) – BR(72°C + RoR) – A2S (58°C)
			Режим И – ИЛИ − ПЛЮС
Рабочая температура	−5°C + 40°C
Высота (с учетом базы)	46 мм	54 мм
Диаметр	110 мм
Масса (с базой)	160 г
Масса (без базы)	90 г

IACPP10
Прозрачный кожух, предохраняющий ручной извещатель от осадков
Подходит для наружного применения.
Доступ к устройству достигается простым поднятием крышки.

IACPP20
Прозрачный кожух, предохраняющий ручной извещатель от осадков
Подходит для наружного применения.
Доступ к устройству достигается простым поднятием крышки.
Имеет сирену с автономным питанием, которая срабатывает при поднятии крышки (в целях исключения ложного нажатия извещателя).

EITK1000
Инструмент для настройки, обслуживания и диагностики
Комплект EITK1000 включает в себя программатор EDRV1000 и программное обеспечение FireGenius.

Этот инструмент инсталлятора позволяет в полной мере воспользоваться всеми уникальными особенностями технологий LoopMap и Versa++, интегрированных в серии извещателей ENEA и IRIS. При подключении драйвера EDRV1000 к кольцу или шлейфу и сопряжении с ПК, управляя программой FireGenius, можно использовать технологию LoopMap для построения топологии. Различные устройства идентифицируются по их отдельным серийным номерам и типам.

Используя программное обеспечение FireGenius (входит в комплект EITK1000), можно изменить порядок подключений по кабелю, идентифицировать и отслеживать возможные Т-образные соединения. При применении программного обеспечения FireGenius разводка отображается в графической форме. Нажав на элементы системы, можно выяснить состояние устройства (например, уровень дыма) и взаимодействовать с ним в режиме реального времени (например, активировать индикатор или выход).

Набор EITK1000 позволяет в полной мере воспользоваться всеми уникальными особенностями технологии Versa++ и настроить каждый извещатель так, чтобы удовлетворить свои специфические условия. Комплект EITK1000 также позволяет подключаться непосредственно к извещателю на линии для полной диагностики каждого устройства, и, тем самым, проверить его работоспособность, проверить его значения в режиме реального времени, определить уровень загрязнения оптической дымовой камеры и изменить его чувствительность и режим работы. Каждый датчик имеет энергонезависимую память, которая позволяет наблюдать за изменением уровня дыма и температуры в период, предшествующий последнему срабатыванию.

Этот инструмент обеспечивает диагностику, определяя точное местонахождение порывов кабеля и коротких замыканий

Кроме того, он позволяет измерять возможное текущее рассеивание и провести цикл тестов с целью выявления ошибок связи и отклонений.
Программное приложение позволяет сохранить конфигурации профилей и импортировать их из панели управления, а также сделать распечатки протоколов испытаний и конфигурации системы.

Драйвер EDRV1000 (входит в комплект EITK1000) способен работать автономно с внутренним аккумулятором, клавиатурой и дисплеем. Когда программатор EDRV1000 подключен к ПК, он получает питание через порт USB. Таким образом, можно в полной мере использовать прикладное программное обеспечение FireGenius. Благодаря своему интуитивно понятному графическому интерфейсу, FireGenius позволяет взаимодействовать с извещателями, выполнять их настройку, просматривать их статус, уровни дыма/температуры и проверить их действие в режиме реального времени.

EITK1000 - это профессиональный инструмент, существенно упрощающий обслуживание системы.

EITK1000 поставляется с источником питания 24В, соединительным USB кабелем и CD с программным приложением, все содержится в удобной сумке.

Опции для заказа:

EITK1000 - Комплект для настройки, обслуживания и диагностики систем с извещателями IRIS и ENEA

EITK-DRV - Драйвер для шлейфов с устройствами серии IRIS или колец с устройствами серии ENEA

EITK-BASE - База для извещателей IRIS и ENEA

EITK-PWSP - Блок питания драйвера EITK-DRV

EB0030
Монтажная база для извещателей Enea и Iris с 4 отверстиями под трубы Ø16мм
Устанавливается под базы EB0010 и EB0020.

EB0040
Монтажная база для извещателей Enea и Iris с защитой от капель воды при максимальном наклоне 15°
Устанавливается под базы EB0010 и EB0020.

EB0050
Шайба для дополнительного пространства 10 мм под извещетелем для подвода кабеля

EB0060
Монтажная база со встроенным зуммером, активирующимся от выхода извещателя
Подходит для извещателей Enea и Iris. Устанавливается под базы EB0010 и EB0020.

IL0010
Выносной светодиодный индикатор, сигнализирующий о пожарной опасности
Устанавливается отдельно и подключается к выходу извещателя.
Активируется при сработке извещателя или с помощью программатора EDRV1000.

ОПОВЕЩАТЕЛИ И УКАЗАТЕЛИ

IS0010RE/IS0010WE
Безадресный звуковой оповещатель
Красный/Белый. Регулируемый уровень звукового сигнала (86-106 дБ).

IS0020RE/IS0020WE
Безадресный свето-звуковой оповещатель
Красный/Белый. Регулируемый уровень звукового сигнала (86-106 дБ).

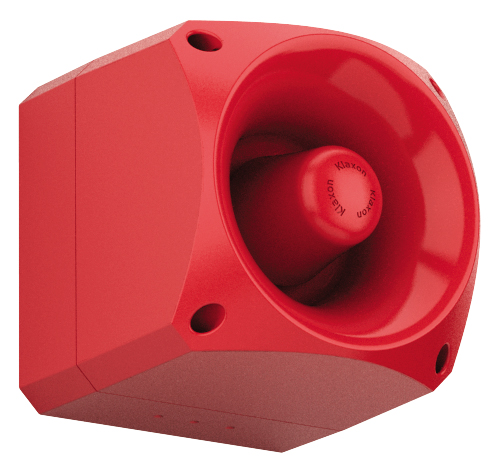

IS0030RE
Безадресный звуковой оповещатель с высоким уровнем звукового сигнала
Уровень звукового сигнала 120 дБ.
Красный.

ХАРАКТЕРИСТИКИ
МОДЕЛЬ	IS0010RE	IS0010WE	IS0020RE	IS0020WE	IS0030RE
Рабочее напряжение, В	9-60		17-60		10-60
Потребляемый ток, мА	4-41		9-46		до 500
Уровень звукового давления, дБ	86-106				до 120
Рабочая температура, °С	-25 – 70
Класс защиты	IP65				IP66
Размеры, мм	Ø98х104				166х150
Масса, г	250				1800

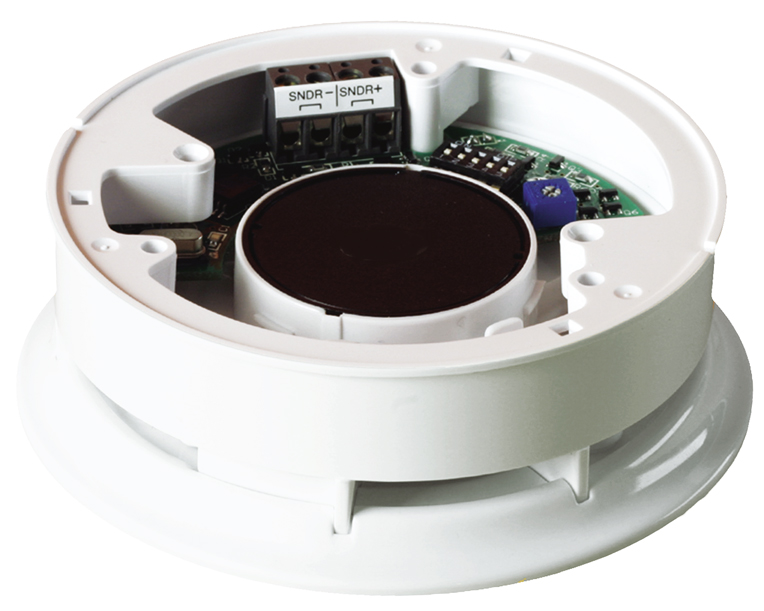

ESB010
База – звуковой оповещатель
Устанавливается под монтажной базой EB0010 или релейной базой EB0020.
Подключается к удаленному выходу извещателя и запитывается непосредственно от кольца.
При использовании с безадресными извещателями, ESB010 должна запитываться по отдельной линии (контролируемый выход).
Условия активации могут настраиваться с помощью приемо-контрольного прибора.

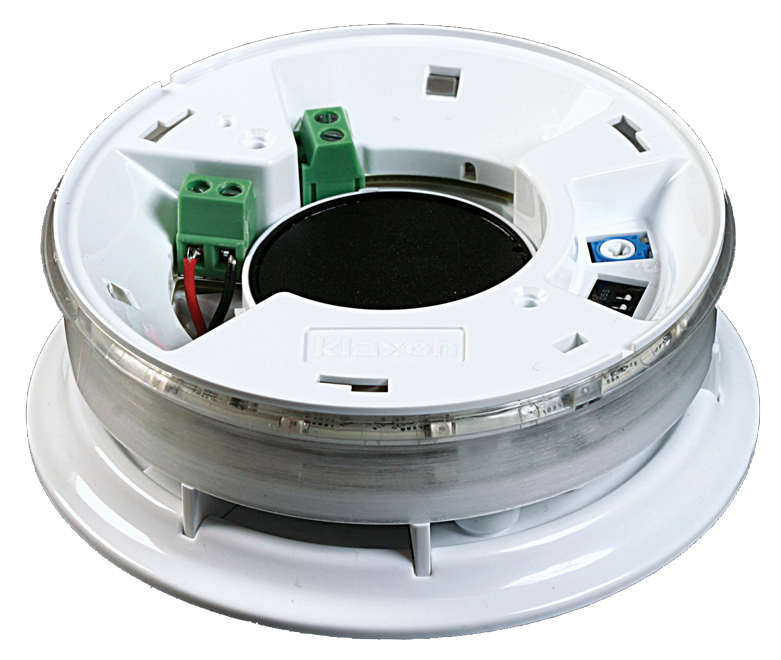

ESB020

База – свето-звуковой оповещатель
Устанавливается под монтажной базой EB0010 или релейной базой EB0020.
Подключается к удаленному выходу извещателя и запитывается непосредственно от кольца.
При использовании с безадресными извещателями, ESB020 должна запитываться по отдельной линии (контролируемый выход).
Условия активации могут настраиваться с помощью приемо-контрольного прибора.

ХАРАКТЕРИСТИКИ
МОДЕЛЬ	ESB010	ESB020
Рабочее напряжение, В	17-60
Потребляемый ток, мА	2 – 7
Уровень звукового давления, дБ	84 – 95
Рабочая температура, °С	-10 – 55
Класс защиты	IP21
Размеры, мм	Ø110х30
Масса, г	130	135

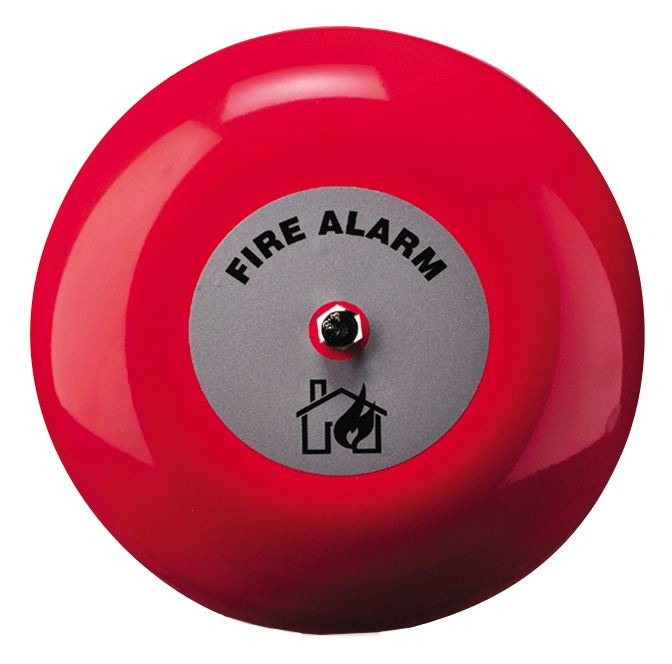

ISC010
Моторизованный звонок с низким потреблением тока
(20 мА.)

ISC010E
Моторизованный звонок с низким потреблением тока
(20 мА). Класс защиты IP33.

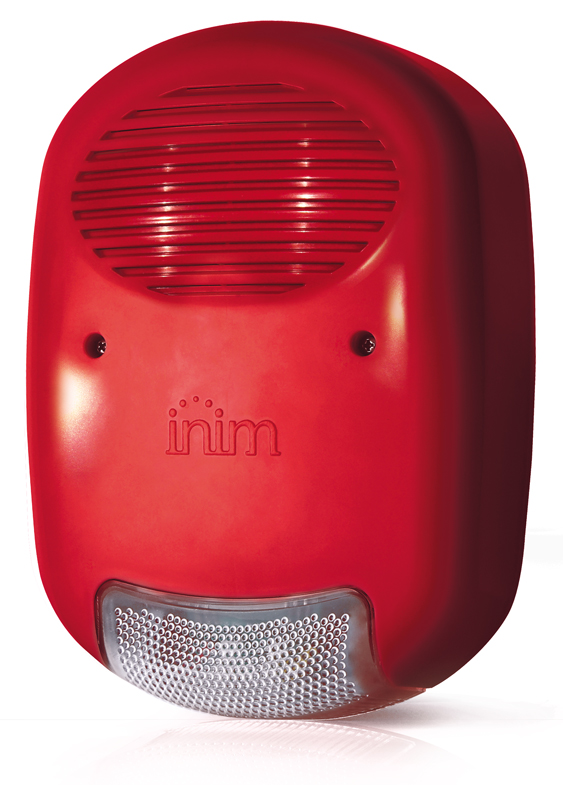

IVY-R
Безадресный свето-звуковой оповещатель с автономным питанием
Для наружной установки.

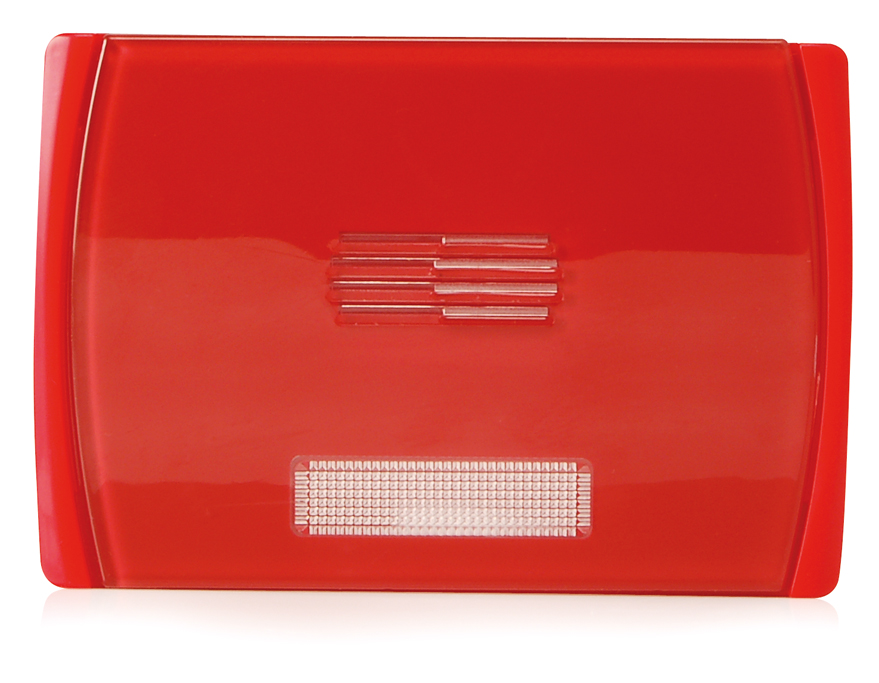

SMARTY-GFR
Безадресный свето-звуковой оповещатель
Для внутренней установки.

ХАРАКТЕРИСТИКИ
МОДЕЛЬ	ISC010	ISC010E	IVY-R	SMARTY-GFR
Рабочее напряжение, В	19-28		24
Потребляемый ток, мА	20		-	50
Уровень звукового давления, дБ	95		103	105
Рабочая температура, °С	-10 – 55		-	0 – 50
Класс защиты	IP21	IP33	IP34	IP31
Размеры, мм	160х64		288х207х107	75х112х30
Масса, г	920		2700	110

ESS020
Адресный свето-звуковой указатель
120 дБ.
Красный. Включает в себя модуль EM312SR, который должен быть подключен к кольцу и к источнику питания постоянного тока 24В.
Это устройство срабатывает от безадресного ручного извещателя и реле для управления электромагнитными устройствами (двери).

TAO10
Безадресный свето-звуковой указатель

TAOA10
Безадресный свето-звуковой указатель с автономным питанием

TAOB10.
Двухсторонний безадресный свето-звуковой указатель

TAOAB10
Двухсторонний безадресный свето-звуковой указатель с автономным питанием

TAOFLAT
Ультра плоский свето-звуковой указатель

ХАРАКТЕРИСТИКИ
МОДЕЛЬ	ISS020	TAO10	TAOA10	TAOB10	TAOAB10	TAOFLAT
Рабочее напряжение, В	11-28	19-30
Потребляемый ток, мА	100	45				50
Уровень звукового давления, дБ	88	90			45	105
Рабочая температура, °С	-10 – 50	-10 – 55
Класс защиты	IP54	IP44				-
Размеры, мм	365х170х50	110х285х68				300х150х10
Масса, г	900	500				-
