Релейный повторитель







Основные особенности



  • Обеспечивает подключение тревожного шлейфа и тамперного контакта во взрывобезопасной зоне
  • Максимальное расстояние до извещателя – 200м.
  • Монтаж на DIN-рейку
  • Совместимость с линейкой детекторов STA EX Series







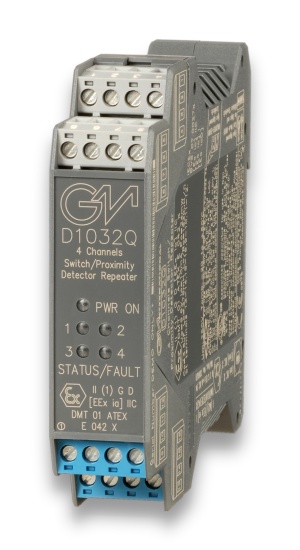

STA-SBC EX – это повторитель состояния контактного датчика/ проксимитора с двумя независимыми каналами.



Может использоваться с нормально разомкнутыми (NO) или нормально замкнутыми (NC) контактами/ проксимиторами. В каждом из каналов можно задать соотношение состояний входного датчика(NO или NC) и выходных реле (NE- нормально включено или ND - нормально выключено).



Каждый канал позволяет управлять нагрузкой в безопасной зоне по команде от контактного датчика или проксимитора, находящихся в опасной зоне.



Модуль имеет два входных канала и четыре выходных реле. С помощью DIP-переключателя можно выбрать один из двух режимов работы:



А) Входной канал управляет параллельно обоими выходными реле. Для каждого из выходных реле независимо можно выбрать любую из двух конфигураций: "вход NO / реле NE" или"вход NO / реле ND".



В) Входной канал управляет выходным реле (А), которое может быть сконфигурировано одним из вышеуказанных способов. Второе реле (В) работает как выход аварийной сигнализации (в случае обнаружения неисправности реле В включается и зажигается светодиод FAULT, а реле А повторяет состояние входной линии в соответствии с тем, как оно сконфигурировано).



Варианты конфигурации реле В: "Неисправность входной линии отсутствует/ реле включено" (оно выключается при обнаружении неисправности) или "неисправность входной линии отсутствует/ реле выключено" (оно включается при обнаружении неисправности).



Функции: 2–канальный искробезопасный повторитель состояния контактного датчика или проксимитора. Обеспечивает гальваническую изоляцию входов/ выходов/ цепей питания.



Сигнальные светодиоды: Наличие питания PWR ON (зеленый), статус выходов STATUS (желтый), неисправность линии FAULT (красный). Возможности конфигурации: Входной датчик нормально замкнут/ разомкнут; выходное реле нормально включено/ выключено; обнаружение неисправностей включено/ выключено.



Возможности конфигурации: Входной датчик нормально замкнут/ разомкнут; выходное реле нормально включено/ выключено; обнаружение неисправностей включено/ выключено.





Питание 24 В пост. номинальное напряжение (допустимо от 20 до 30 В), защита от обратной полярности, уровень пульсаций ≤5 В пик-пик
Потребляемый ток при 24 В 60 мА при замкнутом входе и включенных реле
Рассеиваемая мощность 1.4 Вт при напряжении питания 24 В, замкнутых входах и включенных реле
Максимальная потребляемая мощность 2.0 Вт при напряжении питания 30 В, замкнутых входах и включенных реле
Изоляция (тестовое напряжение) Искробезопасный вход/ Выход 1500 В;
Искробезопасный вход/ Цепи питания 1500 В;
Выход/ Цепи питания 1500 В;
Выход1-3 / Выход2-4 -1500 В
Пороговые значения входного тока Включение ≥ 2.1 мА; выключение ≤1.2 мА; Ток переключения ≈1.65 мА ± 0.2 мА гистерезис
Пороги срабатывания системы обнаружения неисправностей Обрыв входной линии ≤ 0.2 мА; короткое замыкание ≥ 6.8 мА (когда система включена, при обнаружении неисправности включается реле аварийной сигнализации)
Эквивалент входного источника 8 В, 1 кОм типично (напряжение холостого хода 8 В, ток короткого замыкания 8 мА)
Выход “сухой" релейный SPST контакт (одиночный контакт на одно положение)
Материал контактов AgCdO
Характеристики контактов 2 A, 250 В перем., 500 ВA; 2 A, 250 В пост. 80 Вт (резистивная нагрузка)
Механический / электрический ресурс 15 х106 / 1 х105 срабатываний, типично
Время замыкания / размыкания 5 / 2 мс типично
Дребезг NO / NC контактов 1 / 5 мс
Время реакции 20 мс
Частотный диапазон 10 Гц максимум
Условия эксплуатации Диапазон температур от - 20 до + 60 °C, относительная влажность макс. 90 %, без конденсации, до 35 °C
Условия хранения Диапазон температур от – 45 до + 80 °C
Мoнтаж На DIN-рейке Т-35 в соответствии со стандартом EN50022
Вес 165 грамм
Подключение с помощью поляризованных съемных клеммных блоков с винтовыми клеммами, рассчитанными на провода сечением до 2.5 мм2
Размещение Безопасная зона или Зона 2, группа IIC T4, Класс I, Раздел 2 (Division 2 - NEC 500), группы А, B, C, D температурный код T4 и Класс I, Зона 2, группы IIC, IIB, IIA T4
Класс защиты IP 20
Габариты Ширина 22.5 мм, глубина 99 мм, высота 114.5 мм
