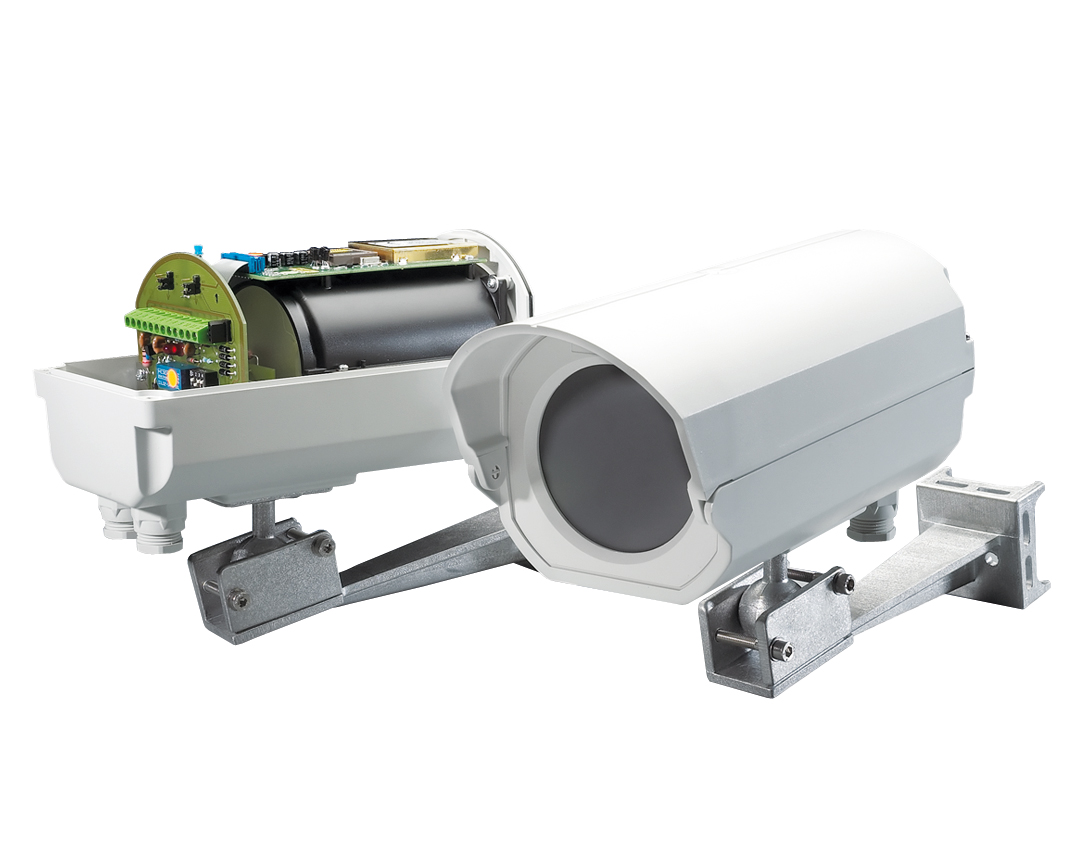

EX Series

ПИК-извещатели для взрывопасных сред

Основные особенности

Специальная конструкция для использования во взрыво- и пожароопасных зонах
Защита от ложных тревог, высокая точность детекции
Высокоточная мультифокусная зеркальная оптика
Термокомпенсация и обогреватель оптики
Высота установки извещателей до 4 м – снижение риска возможных актов вандализма
Широкий диапазон рабочих температур (от -50°C до +60°C)

Опции для заказа

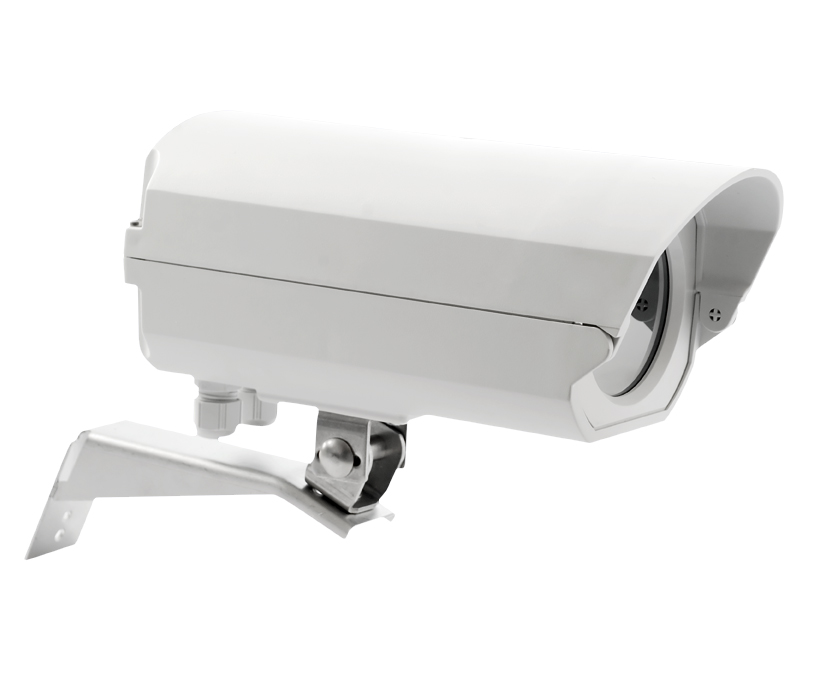

STA-454/M2 EX – Всепогодный взрывобезопасный охранный пассивный инфракрасный извещатель, область детекции 120х2.9м - узкий угол

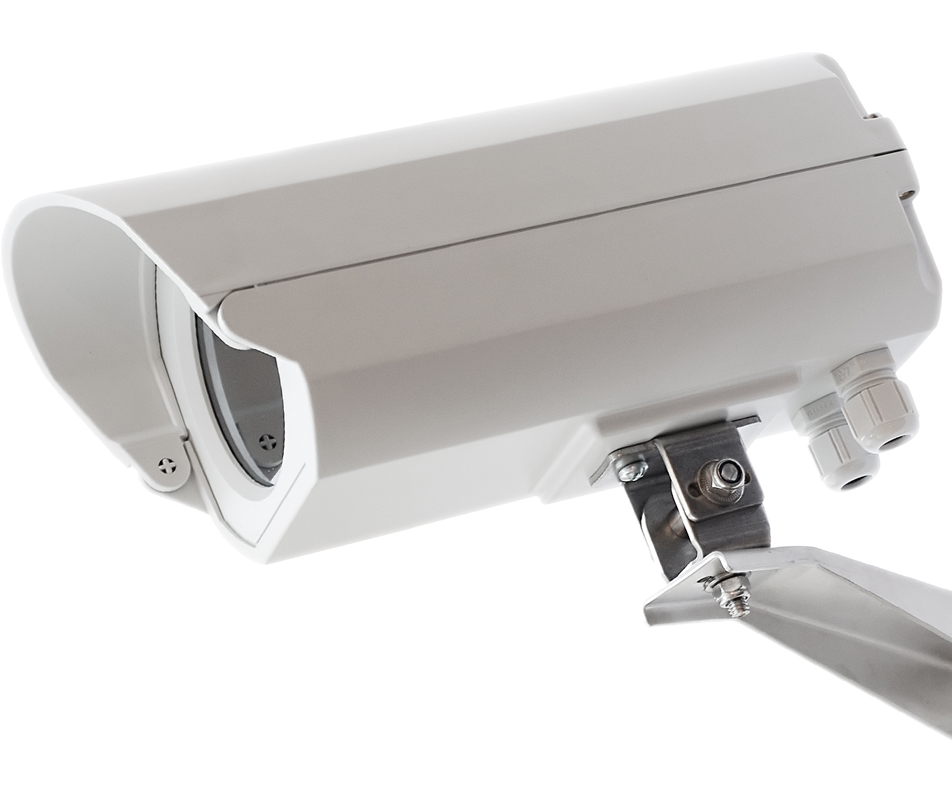

STA-457/M2 EX – Всепогодный взрывобезопасный охранный пассивный инфракрасный извещатель, область детекции 21х24м - широкий угол

Серия EX – извещатели, предназначенные для работы в условиях взрыво- и пожароопасных сред. Извещатели могут быть использованы для создания системы контроля территории и защиты от несанкционированного проникновения на различных предприятиях нефтеперерабатывающей и химической промышленности, а также на любых других объектах, где существует риск накопления в воздухе критической концентрации воспламеняющихся и взрывоопасных паров и смесей.

Взрывобезопасная технология — единственная технология, позволяющая производить работы по техническому обслуживанию в тех зонах, где активна угроза взрыва. Таким образом, владельцу объекта не требуется прерывать производственный процесс для «проветривания от газов» с целью проведения «живого» обслуживания.

«Живое» обозначает, что извещатели продолжают полностью выполнять свои функции, даже если открыта крышка, что особо важно при проведении работ по устранению неисправностей, которые невозможно выполнить, если устройства отключены.

Область применения: газовые и нефтяные платформы, перерабатывающие заводы, хранилища бензина, нефти, керосина, насосные станции (на железных дорогах, в портах, трубопроводах), химические лаборатории и заводы, заводы по изготовлению пиротехнических материалов и склады для их хранения, трансформаторные электроподстанции, авиационные ангары и парковочные площади бензовозов.

Модель	STA-457/M2 EX	STA-454/M2 EX
Маркировка взрывозащиты	1ExibIICT4 X –60°C ≤ tа ≤ +60°C	1ExibIICT4 X –60°C ≤ tа ≤ +60°C
Область обнаружения	21 х 24 м, 90°	120 х 2,9 м, 1,4°
Контроль нижней зоны	нет («мертвая» зона – 1м.)	нет («мертвая» зона – 8м.)
Спектральная чувствительность	8-14 мкм, двойная фильтрация
Фильтр (стекло)	кремниевое стекло
Пироэлектрический датчик	1-канальный	3-канальный
Скорость перемещения нарушителя	от 0,2 до 5,0 м/сек
Тревожный выход	2 х оптопара, Ui=28В пост.; Ii=20мА; Pi=55мВт
Тампер	вскрытие корпуса и изменение положения (по оптопаре или каналу данных)
Интерфейс данных	RS485, Ui=+/-4,2В пост., Uo=+/-4,2В, Io=146мА; Рo=157Вт
Винтовые клеммы	сечение кабеля от 0,34 до 1,5мм2
Питание	Ui=28В пост.; Ii=150мА; Pi=920мВт
Выходная нагрузка	реле 75мА макс. при 60В пост.
Мощность нагревателя	2Вт/176мА при 12В пост. (-40°С)
Рабочая температура	от -60 до +60°С (полная температурная компенсация во всем диапазоне)
Степень защиты корпуса	IP65
Способ установки	на стену (кронштейн входит в комплект поставки)
Вес	900г
Размеры

ЗОНЫ ДЕТЕКЦИИ

	STA-454/M2 EXЗона детекции: 150 х 3,3 м	STA-457/M2 EXЗона детекции: 80 х 20 м

ZA P-L1	Профессиональный кронштейн для крепления STA-4хх на столбе (диаметр до 160мм).
STA-SUN/SLD	Солнцезащитный козырек
ZA P 03	Телескоп, для облегчения настройки всех моделей STA
STA-IFM (IF 485B)	Интерфейс для подключения 16-ти извещателей (RS 485) и ПО для настройки с помощью ПК (за исключением STA-414/M2).
IT 44/M2	Тестер для настройки датчиков STA-5хх, позволяет видеть уровень сигнала с пироэлемента. Подключается непосредственно к настраиваему извещателю.
STA-PS2 EX	Защищенный 4-канальный блок питания (15В, 20мА)
STA-SBB EX	1-канальный изолирующий повторитель RS-485
STA-SBC EX	Переключатель / бесконтактный датчик / релейный повторитель
STA-SPS EX	Универсальный блок питания для модулей STA-PS2/SBB/SBC (~230VAC/-24В, 500мА)
