Широкоугольный уличный извещатель - Серия VX Shield
Новый аспект безопасности
![](/images/news/optex_vxs_logo.png)
Летом 2017 года компания Optex, японский производитель систем охранной сигнализации, представила рынку новое семейство датчиков для охраны открытых площадок. VX Shield – это линейка из четырех моделей пассивных инфракрасных сенсоров в нескольких вариантах расцветки корпуса с рабочей дистанцией 12м и углом 90°. Серия VX Shield представляет собой результат глубокого переосмысления популярной в Украине линейки VX Infiniti как с дизайнерской, так и с функциональной точек зрения.
![](/images/news/optex_vxs_shield_icon_small.png)
Надежность
ПИК-датчик с антимаскингом

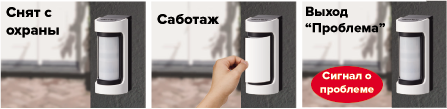

VXS-AM (проводная модель), VXS-RAM (беспроводная модель) Активная инфракрасная система защиты от маскирования детектирует преграды на поверхности линзы
ПИК/СВЧ-датчик с антимаскингом
VXS-DAM (проводная модель), VXS-RDAM (беспроводная модель) Интегрированный пассивный инфракрасный и микроволновый алгоритм гарантирует стабильность детекции и значительное снижение уровня ложных тревог. Модель рекомендуется к установке на объектах с сильным нагревом грунта или прямой засветкой пироэлемента (например, фарами автомобилей).
![](/images/news/optex_vxs_trouble_out.png)
![](/images/news/optex_vxs_detection_area.png)

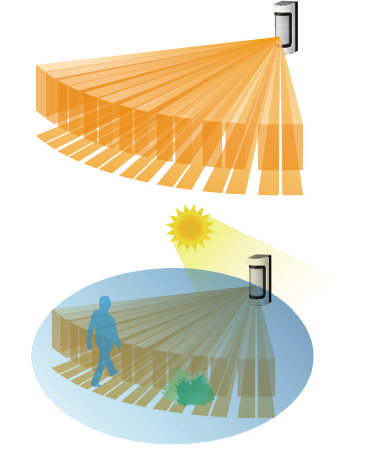

Цифровая тройная сенсорная система
Генерация тревоги происходит только в случае одновременной детекции объекта в зоне верхнего и нижнего пироэлемента, а также СВЧ-модуля. Данные от каждой зоны обрабатываются независимо, что позволяет игнорировать различные помеховые факторы. Применяемая логика способна практически полностью исключить ложные тревоги, вызываемые мелкими животными.
![](/images/news/optex_vxs_digital_triple_layer_detection.png)

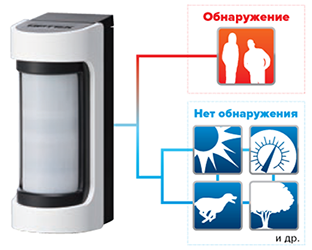

SMDA (Super Multidimensional Analysis) – логика
Все модели серии VXS оснащены усовершенствованной цифровой логикой обработки сигнала SMDA. Анализируя шаблоны детекции и информацию об окружающей среде, механизм SMDA повышает устойчивость датчика к различным погодным изменениям и движению растительности в зоне, а также его способность разделять ложные тревоги и реальные попытки несанкционированного вторжения.
![](/images/news/optex_vxs_smda.png)
![](/images/news/optex_vxs_shield_icon_small.png)
Удобство
Простота в инсталляции
![](/images/news/optex_vxs_cover_open_close.png)
Замок с поворотом на 90° для удобства работы с крышкой
![](/images/news/optex_vxs_blue_components.png)
Все компоненты, задействованные в монтаже, имеют синие цветные маркеры – возможность быстро разобраться с технологией установки
![](/images/news/optex_vxs_easy_to_adjust.png)
Простота в настройке зоны детекции
![](/images/news/optex_vxs_level_indicator.png)
Индикатор уровня – возможность проверить правильное позиционирование датчика

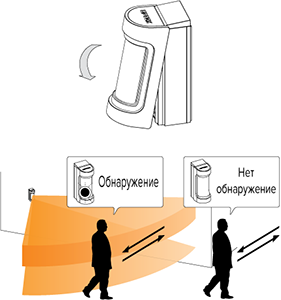

Режим автоматического тестирования
Режим активируется при закрытии крышки, длится 3 минуты, после чего датчик переходит в рабочее состояние.
![](/images/news/optex_vxs_walk_test.png)

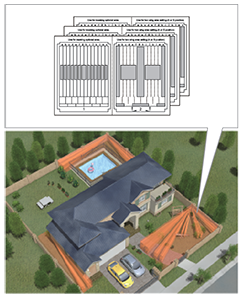

Маскировочные шаблоны
Предварительно изготовленные маскировочные шаблоны поставляются в комплекте.
![](/images/news/optex_vxs_area_masking.png)
![](/images/news/optex_vxs_shield_icon_small.png)
Безопасность
![](/images/news/optex_vxs_robust_housing.png)
![](/images/news/optex_vxs_wide_lens.png)
![](/images/news/optex_vxs_smooth_surface.png)
За дополнительной информацией обращайтесь в отдел продаж «СТА электроника».
Коллектив ООО «СТА электроника»
![](/images/news/Avigilon_1.png)
Срок жизни элементов питания (для беспроводных моделей)
Модель | VXS-RAM | VXS-RDAM | ||
Тип батареи | Экономный режим (интервал 120с) | Тестовый режим (интервал 5с) | Экономный режим (интервал 120с) | Тестовый режим (интервал 5с) |
CR123A | 6 лет | 5 лет | 4 года | 3 года |
CR2 | 4 года | 3 года | 2 года | 1 год |
1/2AA | 5 лет | 4 года | 3 года | 2 года |
Условия расчетов: установка однотипных элементов питания, отдельное питание передатчика, СИД выкл., антимаскинг вкл.
![](/images/news/Avigilon_2.png)

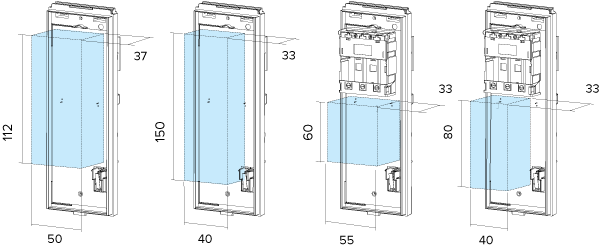

Универсальная задняя коробка для VXS-RAM/VXS-DRAM
Бокс для батареек (RBB-01)
![](/images/news/optex_vxs_rbb01.png)
*Батарейки в комплект не входят
CR123A x 3 (3.0VDC)
CR2 x 3 (3.0VDC)
1/2AA x 3 (3.6VDC)
1/2AA x 6 (7.2VDC x 3)*
* Последовательное подключение батареек 1/2AA 3.6VDC
![](/images/news/optex_vxs_multipurpose_back_box.png)
![](/images/news/optex_vxs_features.png)
![](/images/news/Avigilon_3.png)
Сокет для EOL
Доступны опциональные оконечные резисторы
![](/images/news/Avigilon_4.png)
Корпус Shield
Рейтинг IP55
УФ-стойкий пластик
![](/images/news/optex_vxs_IP55_protection.png)
IP-55
![](/images/news/optex_vxs_uv_protection.png)
UV защита
![](/images/news/Avigilon_5.png)

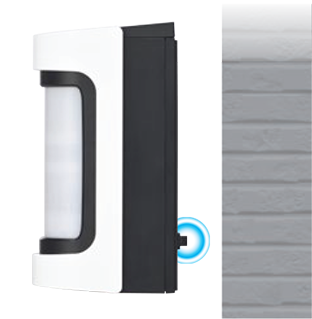

Задний тампер
Активация выхода неисправности при смещении задней коробки или корпуса датчика
![](/images/news/optex_vxs_back_tamper.png)

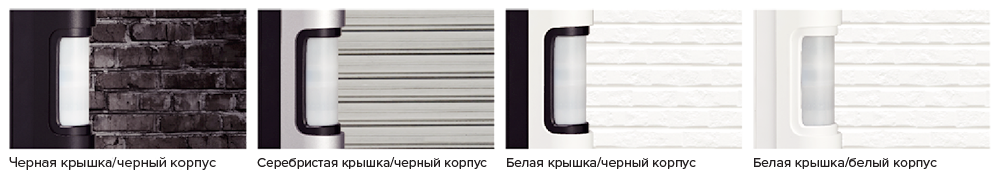

Привлекательный дизайн
![](/images/news/optex_vxs_versatile_design.png)
Вид сбоку (расстояние в зависимости от позиции нижнего пироэлемента)
![](/images/news/optex_vxs_detection_area_side_view.png)

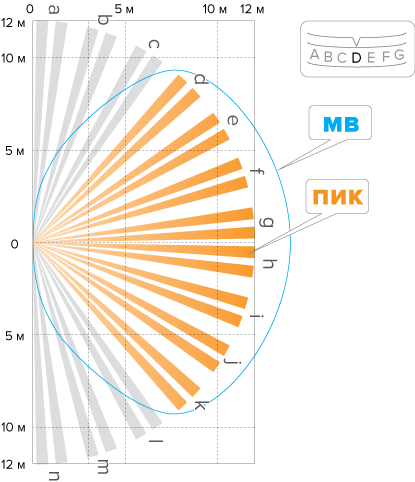

Вид сверху
(диаграмма для позиции D)
![](/images/news/optex_vxs_detection_area_top_view.png)
Проводной извещатель
![](/images/news/optex_vxs_dimensions_wired.png)
Извещатель для беспроводных систем
![](/images/news/optex_vxs_dimensions_wireless.png)
Оконечные резисторы (PEU)
![](/images/news/optex_vxs_peu_eol.png)
Передняя крышка (Белая/Серебристая/Черная)
![](/images/news/optex_vxs_face_covers.png)
Опциональный передний модуль (Черный/Белый)
![](/images/news/optex_vxs_cover_unit.png)
Задняя коробка (Черная/Белая)
![](/images/news/optex_vxs_battery_box_BW.png)
Бокс для батареек (RBB-01)
![](/images/news/optex_vxs_battery_box_RBB.png)
Модель | VXS-AM | VXS-DAM | VXS-RAM | VXS-RDAM |
Метод детекции | Пассивный инфракрасный | Пассивный инфракрасный и микроволновый | Пассивный инфракрасный | Пассивный инфракрасный и микроволновый |
Зона детекции | 12м, 90°/16 зон | 12м, 90°/16 зон | ||
Лимиты дистанций | 2,5м – 12м (5 шагов настройки) | 2,5м – 12м (5 шагов настройки) | ||
Детектируемая скорость объекта | 0,3 – 2,0м/сек | 0,3 – 2,0м/сек | ||
Чувствительность | 2,0°С при 0,6м/сек | 2,0°С при 0,6м/сек | ||
Питание | 9,5-18VDC | 3-9VDC от литиевой или алкалиновой батареи | ||
Потребление | 24мА макс. при 12VDC | 35мА макс. при 12VDC | 10мкА в режиме ожидания, 4мА макс. при 3VDC | 18мкА в режиме ожидания, 8мА макс. при 3VDC |
Время тревоги | 2.0 ±0.1 сек | 2.0 ±0.1 сек | ||
Время разогрева | 60 сек. и менее (мигающий СИД) | 60 сек. и менее (мигающий СИД) | ||
Тревожный выход | Н.З./Н.О. 28 В пост. тока | Н.З./Н.О.; 10 В пост. тока; 0,01 А (макс.) | ||
Выход неисправности | Н.З. 28 В пост. тока; 0,1 А (макс.) | Н.З./Н.О.; 10 В пост. тока; 0,01 А (макс.) | ||
Тамперный выход | вскрытие корпуса, смещение монтажной пластины или передней крышки Н.З.; 28 В пост. тока; 0,1 А (макс.) | |||
СИД-индикаторы | Красный СИД: - Разогрев - Тревога - Маскинг DIP-переключатель вкл. или режим тестирования |
Красный СИД: - Разогрев - Тревога - Маскинг + Желтый СИД: - Разогрев - СВЧ-детекция DIP-переключатель вкл. или режим тестирования |
Красный СИД: - Разогрев - Тревога - Маскинг DIP-переключатель вкл. или режим тестирования |
Красный СИД: - Разогрев - Тревога - Маскинг + Желтый СИД: - Разогрев - СВЧ-детекция DIP-переключатель вкл. или режим тестирования |
Температурный диапазон | -20°С до +60°С | -20°С до +45°С | -20°С до +60°С | -20°С до +45°С |
Влажность | 95% макс. | 95% макс. | ||
IP рейтинг | IP55 | IP55 | ||
Монтаж | На стену, опору (в помещении, на улице) | На стену, опору (в помещении, на улице) | ||
Высота монтажа | 0,8-1,2м | 0,8-1,2м | ||
Вес | 400г | 450г | 500г | 550г |
Аксессуары | Винт (4х20мм) х 2, маскировочные пленки х 3 | Коннектор питания и тревоги, коннектор выхода неисправности, липкая лента маскировочные пленки х 3 |
