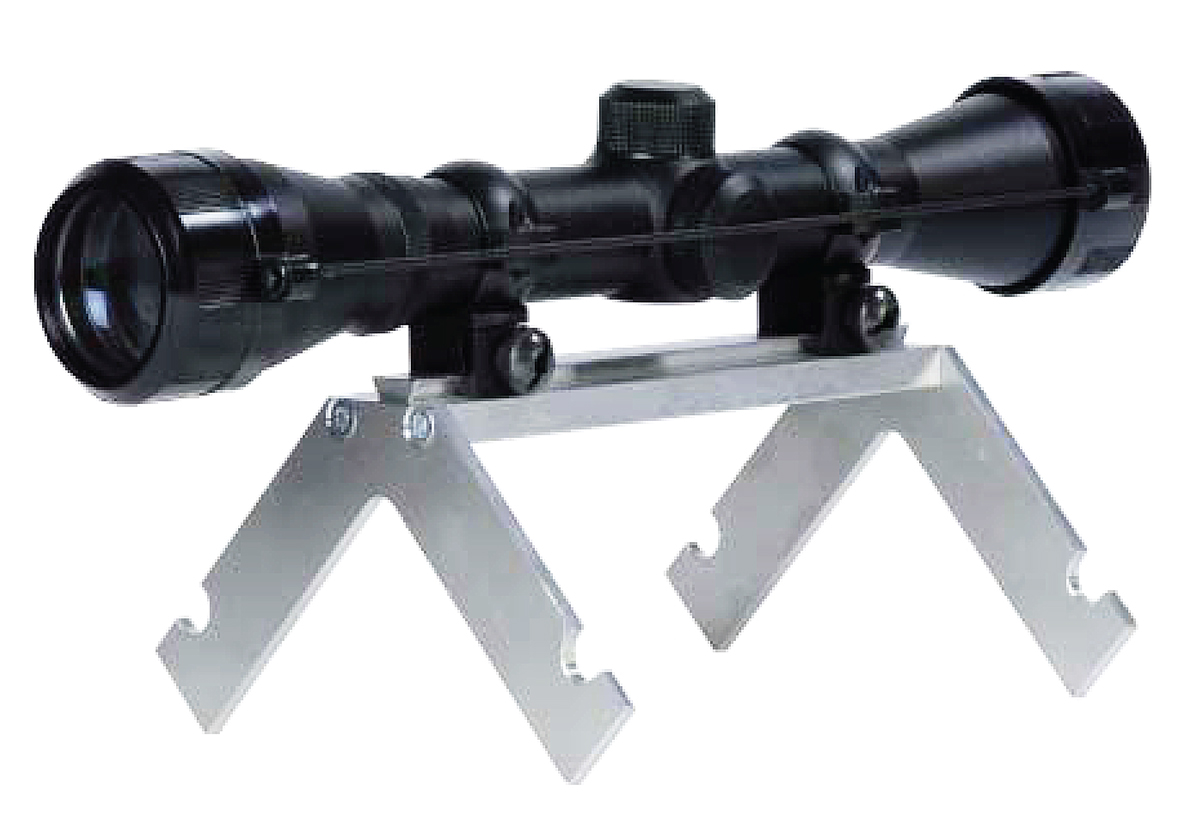

ZA P 03

Телескоп



Основные особенности



  • Оптический инструмент для позиционирования детекторов по вертикали
  • Максимально точная настройка угла наклона
  • Совместим со всеми моделями детекторов







Зона детекции пассивного инфракрасного датчика представляет собой функцию размера и скорости объекта, а также температурного контраста между ним и фоном. Поэтому датчик должен быть позиционирован таким образом, чтобы природная или искусственная преграда, выступающая в качестве фона, терминировала угол зрения оптики в конце зоны детекции.



Там где зона должна быть ограничена, рекомендуется использовать терминирующий экран для исключения детекции целей за пределами требуемой дистанции.





Вертикальное позиционирование датчика считается оптимальным, когда верхний край угла зрения оптики находится на высоте от 1,5м до 2,5м над уровнем грунта в конце нужной зоны детекции, что позволит ее терминировать должным образом без применения экранов.

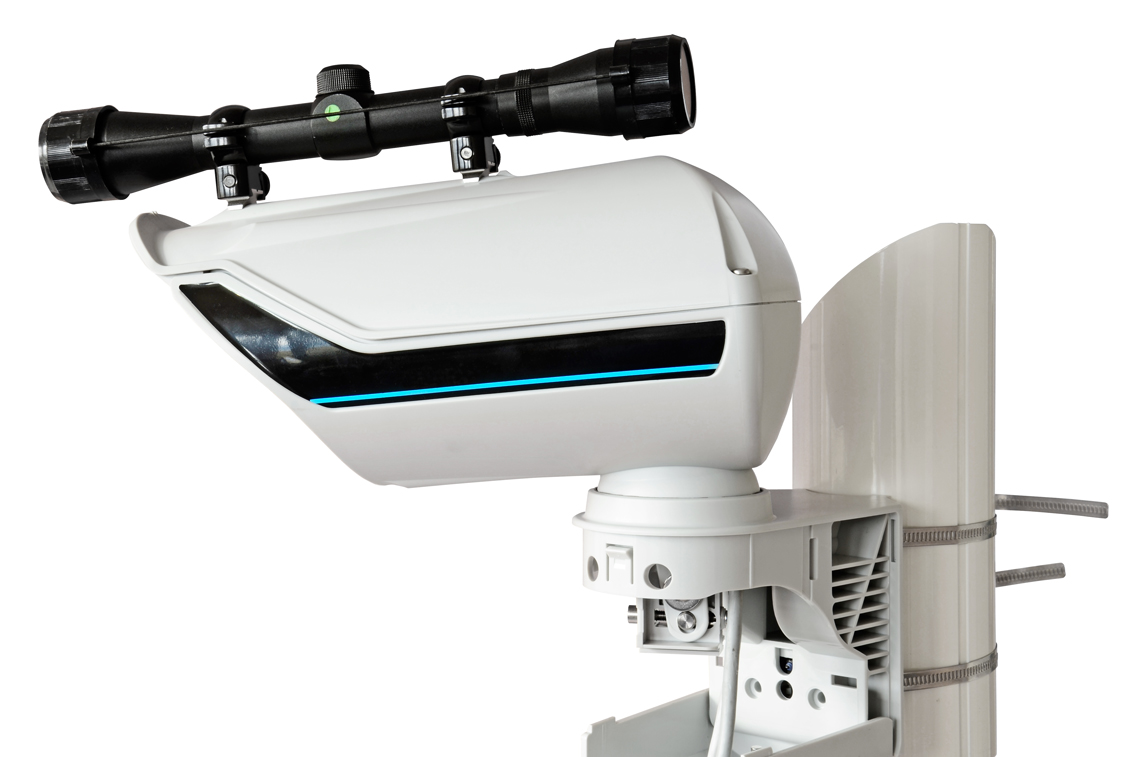

Грубая настройка вертикального наклона выполняется визуально с помощью направляющего паза в крышке детектора. Для точной настройки применяется оптический телескоп ZA P 03, устанавливаемый на извещатель.



ZA P 03 подходит для позиционирования всех моделей датчиков.
