FLU

Центральный блок

Основные особенности

RFID беспроводная периметральная система охраны
Построение систем охраны периметра от 100 м до нескольких километров
Прямое наведение PTZ-камер на место нарушения периметра
Возможность установки на комбинированные типы ограды в 1 системе
Типы ограды: сетка «рабица», сварные сетчатые ограждения, секции из прута, листового металла, профнастила, поликарбоната и других материалов
Минимальные инсталляционные и эксплуатационные расходы
Монтаж элементов системы дешевле на 30-50% чем аналогичные проводные
Продолжительный срок службы батарей (около 8 лет)
Сертифицирована на соответствие стандартам наивысшей 4 степени защиты
Система разработана для эксплуатации в наших погодных условиях

Система Varya Perimeter служит для охраны периметра с использованием беспроводных RFID датчиков-акселерометров, которые монтируются на конструкцию ограждения. Система подходит для всех типов стандартных заборов и ворот.

Датчики автоматически измеряют состояние ограждения. Благодаря этому можно выполнить программную калибровку поврежденного участка забора. Эта функция системы обеспечивает высокую устойчивость к погодным условиям (ветер, дождь, град и т. д.).

Состояние каждого RFID датчика автоматически проверяется дважды в день. Преимущество системы заключается в возможности обнаружения попытки удаления датчика, наклона или прорезания ограждения.

Установка системы очень проста и не требует больших временных затрат, а сама система требует минимального обслуживания при условии регулярного осмотра. Аккумуляторы в детекторах могут быть заменены пользователем, и их срок службы составляет около 8 лет.

Система Varya может быть интегрирована в любые охранные системы, а также она совместима с большинством наиболее часто используемых типов PTZ-камер. Система точно наводит камеры PTZ на место происшествия в режиме реального времени. Ноу-хау технологии зарегистрировано как международное изобретение.

Каждый датчик имеет свой уникальный идентификационный номер. Это позволяет точно локализовать место вторжения по периметру. Установка датчиков осуществляется с помощью двух винтов. Детекторы размещены на заборе с внутренней стороны охраняемого объекта. Специальная конструкция датчика не позволяет получить доступ к крепежным гайкам. Хотя сам датчик может обнаружить попытку деинсталляции (даже в отключенном режиме), вы можете заказать защищенные гайки со специальным ключом для установки.

Система работает по принципу последовательной ретрансляции радиосигнала от одного датчика к другому. Если один из них вышел из строя, сигнал передается следующему на расстояние до 20 метров. Каждые три секунды датчики передают данные о тревогах, ошибках, силе ветра и техническом состоянии блоку мониторинга, расположенному на конце линии. Блок мониторинга направляет все собранные данные центральному контроллеру по одному из универсальных коммуникационных протоколов (RS-485, LAN или TCP/IP) для анализа.

Конфигурация системы может быть закрытой либо открытой. В закрытой системе используется всего один блок мониторинга, работающий в режиме приема и передачи сигнала. В открытой системе используется два таких блока, установленные на концах линии, один работает на передачу сигнала, другой — на прием. К одному центральному контроллеру может быть подключено одновременно до 4 блоков мониторинга.

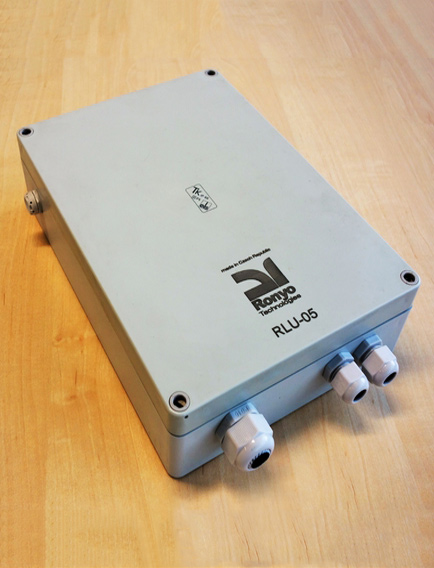

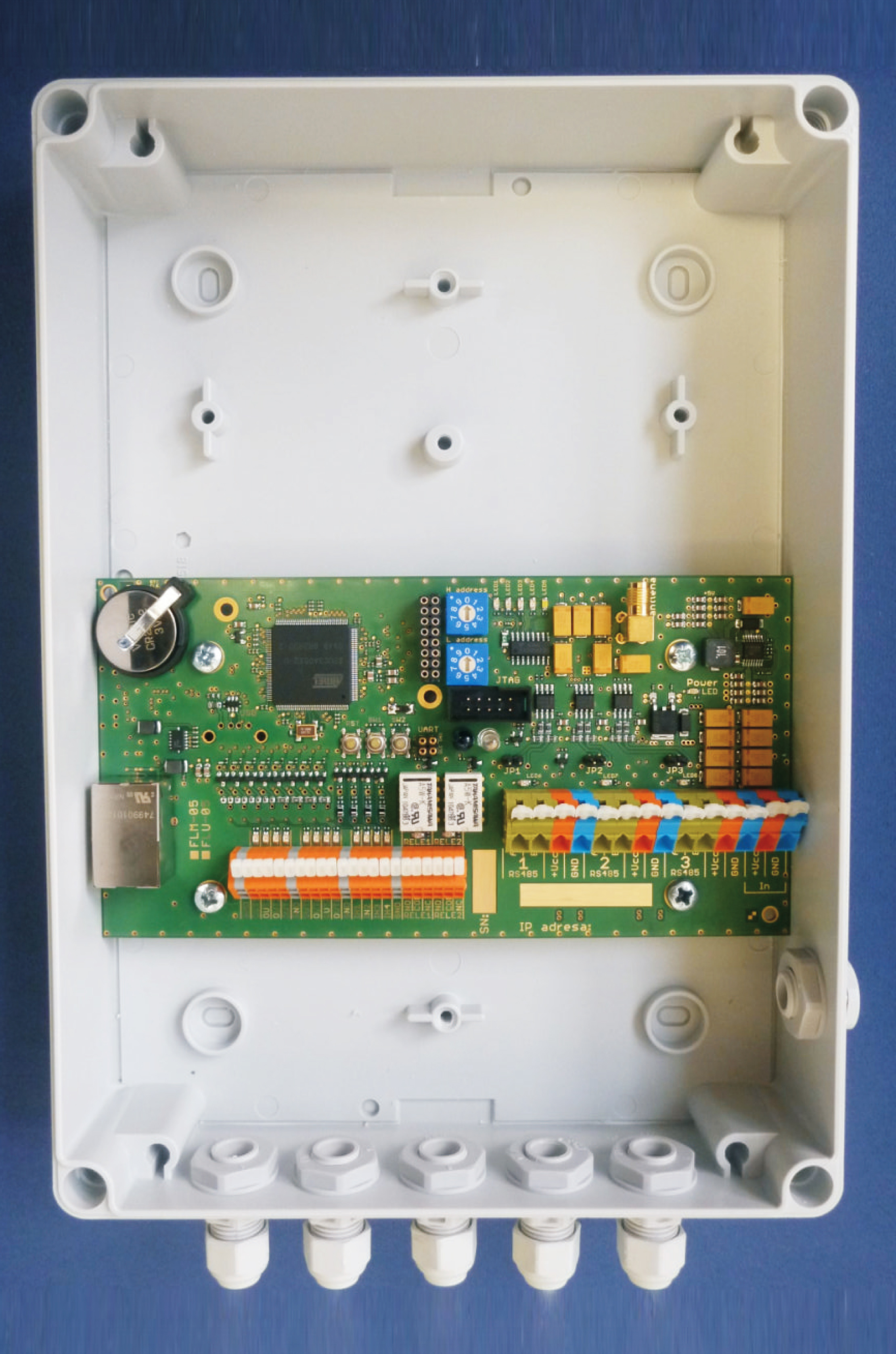

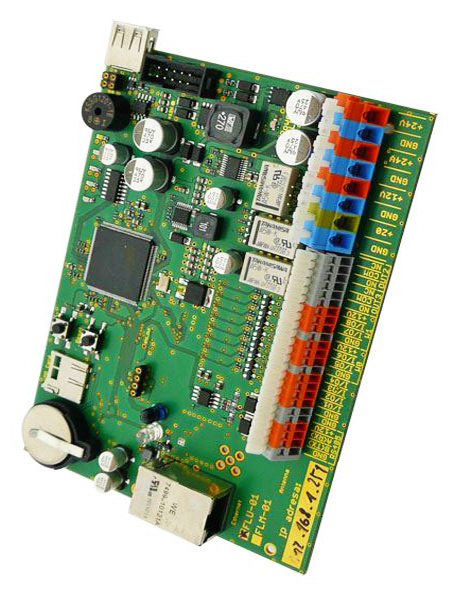

Центральный блок FLU/RLU является ядром всей системы и служит для диагностики, настройки и связи с модулями FLM, FLE, FLQ и RLS. Он имеет собственный IP-адрес и позволяет осуществлять дистанционное наблюдение за всей системой через сеть Интернет.

Система поставляется с программным обеспечением для настройки под названием «Ronyo Server».

Центральный блок имеет память для автоматического хранения архива всех событий, таких как рабочие состояния, аварийные сигналы, саботажи, технические сбои и т. д.Обеспечен тремя портами шины RS485, а именно BUS-1 для блоков мониторинга FLM, BUS-2 для расширителей FLE или FLQ, и BUS-3 для камер PTZ или детекторов RLS.

Идентификационный адрес устройства идентичен на всех трех шинах, а именно ID = 1. FLU может обнаружить потерю связи на шинах BUS-1 и BUS-2 и активировать выход саботажа. Модуль имеет оптический датчик вскрытия, наклона и сотрясений, логические входы и выходы и 2 реле, которые могут быть настроены пользователем.

Питание	12 В пост. тока (8,5-28 В)
Потребление	130 мА/12В
Входы/выходы	2 релейных (НО/НЗ) 4 логических входа 4 логических выхода 4 логических выхода Ethernet 3RS 485 (BUS1, BUS2) 3RS 485 (BUS3)
Память событий	20 000
Безопасность	ИК тампер, сенсор наклона, вибраций
Размеры	25418060 мм

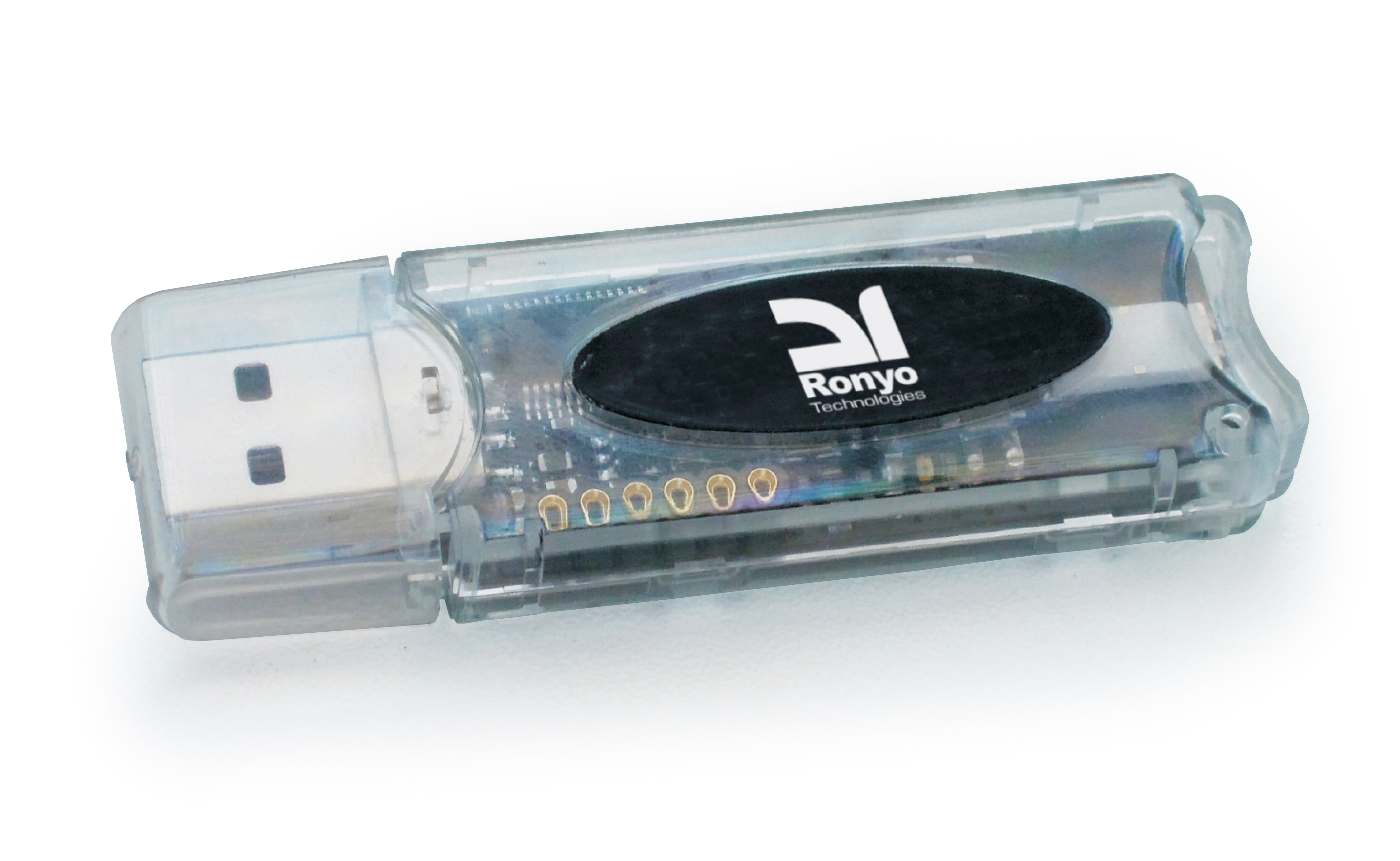

FLR-03
Приемник FLR используется для настройки системы, измерения параметров сетки забора (исходных значений параметров ВЕТЕР, ТРЕВОГА и СКОРОСТЬ РАСПРОСТРАНЕНИЯ).
