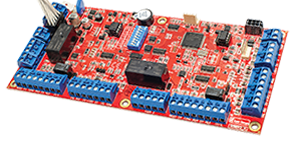

ILAM

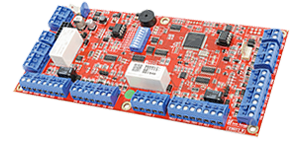

SLAM

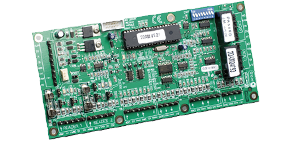

2DAM

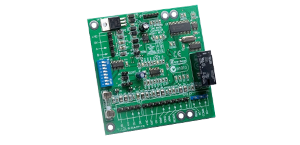

1DAM

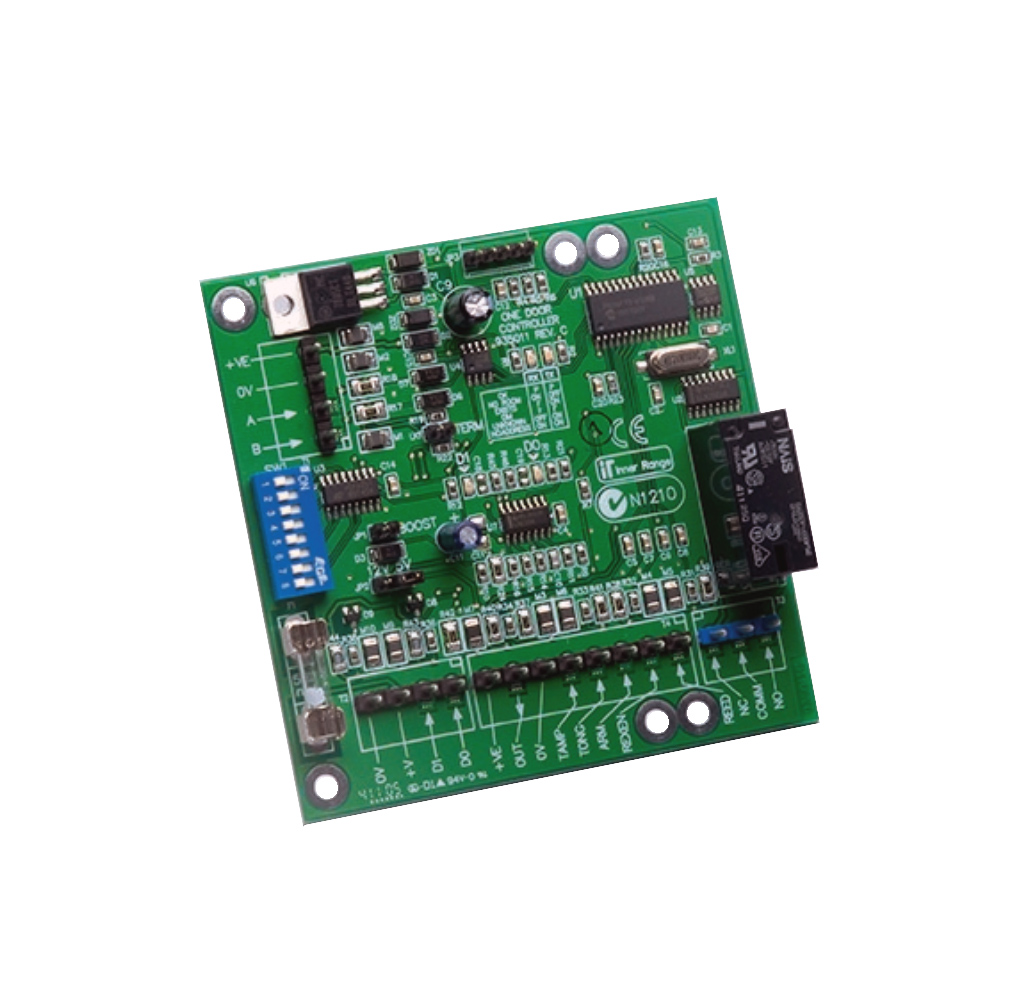

995011 - 1 дверный модуль доступа (1DAM)





Основные особенности



  • Поддержка считывателей с интерфейсом Wiegand и Magnetic Swipe
  • Стандартная версия имеет буфер на 31 карту при работе в автономном режиме
  • Отслеживание различных состояний двери
  • Входы для постановки под охрану, а также запроса на выход
  • Выход для функций «верная/неверная карта» или «дверь открыта слишком долго»
  • Встроенные реле
  • Предохранители питания считывателей



Опции для заказа



  • 995011 - Плата однодверного модуля контроля доступа




Однодверный модуль доступа — это экономичное решение для обеспечения доступа к одной двери посредством одного считывателя, а также отличное решение для объектов где требуется минимальное количество дверей или ограничено монтажное пространство.



Однодверный модуль контроля доступа подключается напрямую в сеть RS485 LAN. До 99 модулей может быть установлено в систему с одним центральным контроллером.





Модуль оснащен всеми необходимыми входами-выходами для контроля и мониторинга одной двери (реле замка, Wiegand вход для считывателя, СМК, мониторинг замка и др.). Также, плата 1 дверного модуля оснащена одним дополнительным выходом, который можно использовать как выход общего назначения или выход для управления СИД/Пищалкой считывателя, оповещать о том, что дверь открыта слишком долго (DOTL) или использовать как выход Верная/Неверная карточка.







2DAM - Схема подключения







Физические характеристики
Размеры платы 95(Ш) x 95(Г) (мм)
Условия эксплуатации 0°С - 40°С @ 15%-85% относительной влажности (не конденсат)
Электрические характеристики (для платы)
Питающее напряжение 11-14В постоянного тока (от внешнего блока питания)
Потребление 15мА в режиме ожидания; 25мА с активным реле замка
 ВНИМАНИЕ: данные показатели не включают потребление внешних устройств: считывателей, замков, зуммеров, ламп или любых других устройств, подключенных к контакту «Выход»
Плавкий предохранитель 500мА
Характеристики реле
Реле замка 5А@30VDC
Подключения
Замок 1 колодка (NC/COM/NO)
Дверь / Внешнее питание / Выход / Тампер корпуса 1 колодка (+VE, OUT, 0V, тампер, микроконтакт замка, постановка на охрану, запрос на выход, СМК)
Считыватели Wiegand 1 колодка (0V, +V, D1, D0)
RS485 LAN 1 колодка (LAN+, 0V, A, B - адрессация с помощью DIP-переключателей)





Compatible Powered Enclosures



  • Integriti Small Enclosure
  • Medium Enclosure
  • XLarge Enclosure
  • WideBody Enclosure
  • Rack Mount Enclosure





Power Supplies



  • 2Amp Power Supply PCB
