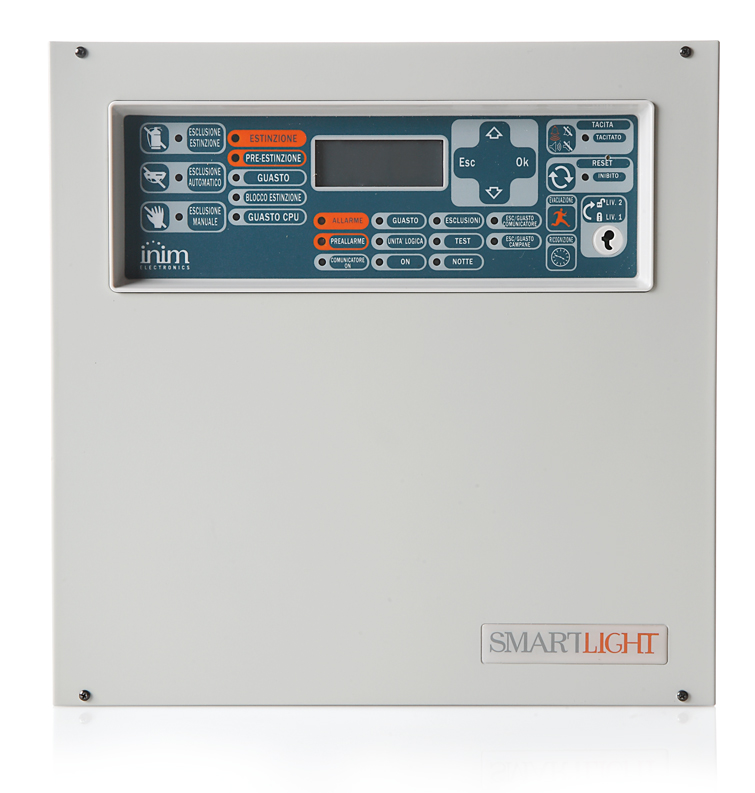

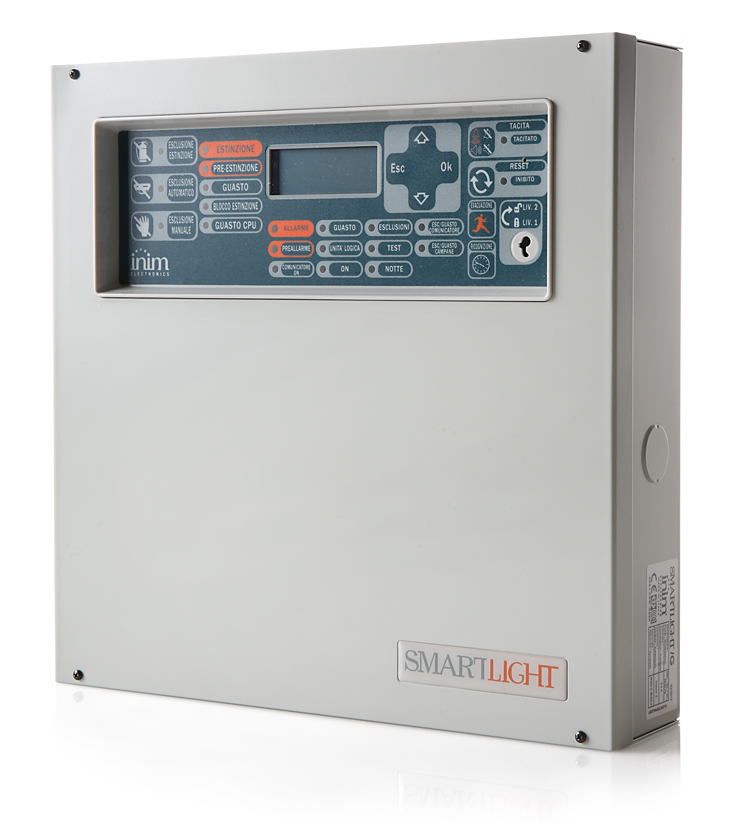

Линейка адресно–аналоговых ППКП на 1 кольцо
Основные особенности
- Адресно−аналоговый ППКП на 1 кольцо
- Поддерживает 240 адресных устройств в кольце (64 для модели “S”)
- Обеспечивает 30 логических зон (16 для модели “S”)
- Управляет платой пожаротушения SmartLetLoose
- 8 таймеров и 7 уравнений логики
- Реле отключения в режиме глубокой разрядки аккумулятора
- Навигационные клавиши для быстрого доступа к функциям графического дисплея
- Быстрые клавиши (отключение звука, сброс, эвакуация, проверка)
- Бесплатное программное обеспечение для настройки и обслуживания
- Сертифицирован в Украине согласно EN 54-2, EN 54-4, EN 50130, EN12094-1
Опции для заказа
- SmartLight/G - Приемо-контрольный прибор на 240 адресных устройств, 30 логических зон
- SmartLight/S - Приемо-контрольный прибор на 64 адресных устройства, 16 логических зон
Компактность SMARTLIHGT, простая и быстрая установка, удобная процедура программирования конечным пользователем делают этот ППКП высококонкурентным.
Он идеально подходит для небольших и средних объектов, особенно в тех случаях, когда быстрая наладка и программирование являются одними из наиболее важных аспектов системы. Именно в этом рыночном сенменте ППКП SmartLight находит свою нишу. Прибор предназначен для объектов, где необходимо ограниченное количество извещателей, требуется их надежность и эффективность, которую могут обеспечить только адресно−аналоговые системы. SmartLight является реальной альтернативой безадресным системам.
Панель управления SmartLight основана на технологии OpenLoop. Благодаря большому количеству протоколов, поддерживаемых кольцом, SmartLight может управлять широким спектром датчиков и периферийных устройств и, тем самым, обеспечивает максимальную гибкость и простоту использования. Технологии LoopMap и Versa++ в сочетании с устройствами серии ENEA представляют собой мощный инновационный инструментарий в создании профессиональных систем, способных удовлетворить любые требования.
Функциональность
ППКП SmartLight поставляется в 2-х версиях: на 240 адресных устройств и 30 логических зон (SmartLight/G) и 64 адресных устройства и 16 логических зон (SmartLight/S).
SmartLight обеспечивает 2 контролируемых выхода сигнала (тревоги и неисправности) для подключения звуковой и визуальной сигнализации, выход неисправности «сухой контакт», выход питания для вспомогательных устройств и выход для активации внешних каналов связи.
ППКП управляет достаточно широким спектром сигналов состояния: тревога, предварительная тревога, неисправность, контроль, раннее предупреждение, исключение, проверка и т.д.
SmartLight управляет удаленными соединениями по шине RS485. Шина данных поддерживает 4 удаленных выносных панели−ретранслятора (SmartLetUSee/LCD−Lite), которые дублируют все данные и функции ППКП.
Кроме того, поддерживается два источника электропитания SmartLevel, что позволяет приемо-контрольному прибору управлять их включением (отключением) согласно заданным условиям.
На материнскую плату можно дополнительно установить плату управления пожаротушением SmartLetLoose/ONE. Для управления платой пожаротушения предусмотрены кнопки на передней панели ППКП.
Программирование
Программировать систему с передней панели прибора очень просто, пользователь лишь следует инструкциям на экране.
Система также может быть запрограммирована посредством подключения к ПК через встроенный интерфейс RS232 с помощью прилагаемого программного обеспечения SmartLeague. Этот интуитивно понятный программный комплекс значительно упрощает процедуру настройки а также позволяет проводить обслуживание ППКП.
Поддержка сторонних протоколов
Благодаря технологии OpenLoop, ППКП SmartLight может управлять широким спектром датчиков и периферийных устройств и, тем самым, обеспечивает максимальную гибкость и простоту использования.
Кольцо прибора может быть настроено как на использование собственных адресных устройств INIM, так и на использование адресных устройств APOLLO или ARGUS.
| МОДЕЛЬ | SmartLight/G | SmartLight/S |
| Количество колец | 1 | |
| Количество адресных устройств в кольце | 240 | 64 |
| Количество логических зон в кольце | 30 | 16 |
| Протяженность кольца | до 2000 метров | |
| Выходы | Тревоги (с контролем цепи); на активацию дозвонщика (открытый коллектор); неисправности (с контролем цепи и сухой контакт); дополнительного питания 24В |
|
| Интерфейсы | RS232 (для программирования); RS485 для подключения панелей-ретрансляторов и станций электропитания |
|
| Питание | 220В; 2 аккумулятора 7Ач – 12В | |
| Размеры | 325x325x80 мм | |
| Вес (без аккумуляторов) | 3 кг | |
Соединительный кабель RS232
Для связи между ПК и ППКП.
Адаптер USB/RS232
Панель-ретранслятор
Копирует всю информацию, имеющуюся в ППКП и обеспечивает доступ ко всем функциям 1-го и 2-го уровня (просмотр активных событий, сброс, отключение звука и т.д.).
Доступ к главному меню невозможен.
По шине RS485 может быть подключено до 4-х панелей-ретрансляторов.

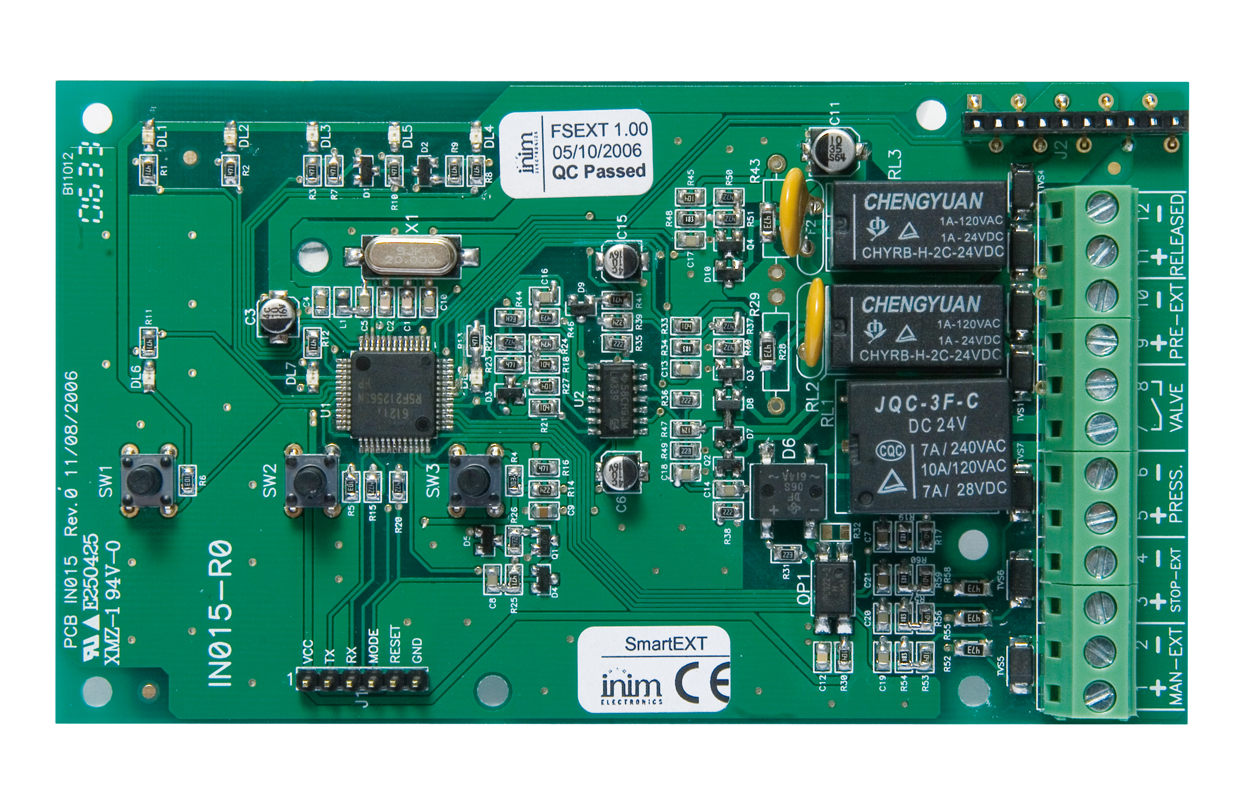

Плата управления пожаротушением
Дополняет ППКП возможностью управления одним каналом газового тушения.
Сертифицирована в Украине по EN12094-1.
Плата устанавливается на материнскую плату и снабжена собственными входами для подключения кнопки ручного пуска тушения, кнопки приостановки тушения, манометра, а также выходами 24В на светозвуковые оповещатели «ГАЗ-УХОДИ!», «ГАЗ-НЕ ВХОДИТЬ!».
Станция электропитания
Подключается к ППКП шине по RS485 (для контроля и управления выходами с питанием).
Имеет 3 настраиваемых выхода питания 24В, логика которых программируется с ППКП.
Доступны 2 модификации:
- SPS24040 (1,4А)
- SPS24140 (4А)
Источники бесперебойного питания 24В
Состоят из импульсного блока питания, размещенного в металлическом шкафу, где педусмотрено место для установки 2-х аккумуляторов 7 Ач, 12 В (для модели BPS24040) или 17 Ач, 12 В (для модели BPS24140).
Максимальный выходной ток:
- 1.4 A (для модели BPS24040)
- 4 А (для модели BPS24140)
Одноканальная релейная плата
Преобразовывает выход с открытым коллектором на материнской плате в релейный выход.
Работает на 12 или 24В (выбирается с помощью перемычки).
Тепловой датчик для оптимизации зарядки аккумулятора
Регулирует ток зарядки аккумулятора в зависимости от температуры поверхности аккумулятора. Предотвращает перегрев аккумулятора.

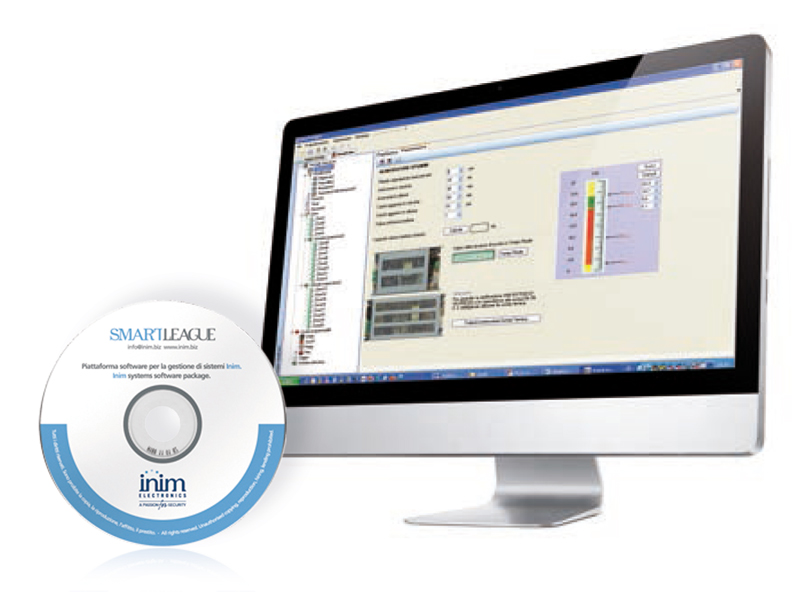

Программное обеспечение для программирования и управления устройствами INIM
Является интуитивно понятным и простым в использовании. Оно позволяет быстро и легко настраивать приемо-контрольные приборы и обеспечивает обзор всех устройств, находящихся в системе.
С помощью данного ПО можно выполнять диагностику и настройку всех устройств в системе в режиме реального времени, считывать и загружать настройки между ПК и системой.
SmartLeague также способно построить подробные схемы разводки от ППКП до конечного устройства в соответствии с установленной конфигурацией, а также выполнить импорт и экспорт настроек между ПК и системой.
Программа открыта для всех каналов связи, в том числе через Интернет.
