Модуль SmartLetLoose/ONE

Плата управления пожаротушением

Основные особенности

Сертифицирована по EN12094-1
Плата микроконтроллера управляется центральным процессором
Индикаторы состояния (статус, отключение, неисправность)
Контролируемые терминалы для ручных команд пожаротушения
Контролируемые терминалы для ручных команд остановки пожаротушения
Контролируемые терминалы для манометра
Контролируемый выход для активации системы пожаротушения
Контролируемый выход для активации сигнала тревоги (предтушение)
Контролируемый выход для сигнала «Газ в помещении»

Опции для заказа

SmartLetLoose/ONE - Плата управления пожаротушением
SmartLine020-2 - Приемо-контрольный прибор на 2 зоны, без расширения
SmartLine020-4 - Приемо-контрольный прибор на 4 зоны. Имеет возможность расширения до 20-ти зон
SmartLine036 - Приемо-контрольный прибор на 4 зоны. Имеет возможность расширения до 36-ти зон
SmartLight/G - Приемо-контрольный прибор на 240 адресных устройств, 30 логических зон
SmartLight/S - Приемо-контрольный прибор на 64 адресных устройства, 16 логических зон
SmartLeague - Программное обеспечение для программирования и управления устройствами INIM

Расширение любого ППКП серий SmartLine и SmartLight платой SmartLetLoose/ONE обеспечивает возможность управления газовым пожаротушением в соответствии с EN12094-1.

Плата SmartLetLoose/ONE обеспечивает все нормативные функции ППКП и способна управлять всеми устройствами обнаружения пожара. Панели пожаротушения SmartLine и SmartLight могут работать автономно или совместно с адресно-аналоговыми ППКП серии SmartLoop, подключаясь по шине RS485.

Функциональность
При установке платы управления пожаротушением SmartLetLoose/ONE на прибор серии SmartLine/SmartLight пользователь получает систему управления газовым тушением на 1 канал.
При этом сохраняется весь функционал ППКП.
Управление тушением производится с передней панели прибора или с помощью удаленных кнопок.
При подключении SmartLine по RS485 к ППКП SmartLoop, настройку функций газового тушения можно выполнить с прибора SmartLoop. Тот же принцип работы сохраняется и при подключении к адресному прибору серии.

Вывод информации
Информация о системе выводится через графический дисплей и светодиоды на переднюю панель ППКП.

Шина RS485 поддерживает 4 выносных панели-ретранслятора (SmartLetUSee/LCD-Lite). Эти панели-ретрансляторы отображают все данные системы пожарной сигнализации и позволяют пользователям управлять системой в соответствии с их уровнем доступа.
Предусмотрена выдача двух сигналов на световые оповещатели в защищаемом помещении.

Программирование
Программировать систему с передней панели прибора очень просто, пользователь лишь следует инструкциям на экране.
Система также может быть запрограммирована посредством подключения к ПК через встроенный интерфейс RS232 с помощью прилагаемого программного обеспечения SmartLeague. Этот интуитивно понятный программный комплекс значительно упрощает процедуру настройки, а также позволяет проводить обслуживание ППКП.

Поддержка сторонних протоколов
Благодаря технологии OpenLoop, ППКП SmartLight может управлять широким спектром датчиков и периферийных устройств и, тем самым, обеспечивает максимальную гибкость и простоту использования.
Кольцо прибора может быть настроено как на использование собственных адресных устройств INIM, так и на использование адресных устройств APOLLO или ARGUS.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

1-й шлейф извещателей:A

2-й шлейф извещателей:B

панель пожаротушения SmartLine:C

баллон газового тушения:D

насадки выпуска газа:E

газовый коллектор:F

пневматический выпускной клапан:G

H: пневмобаллон, управляющий выпускным клапаном

I: электроклапан пневмобаллона

L: манометр

M: кнопка ручной активации

N: кнопка остановки газового пожаротушения

O: свето-звуковой оповещатель угрозы выпуска газа

P: свето-звуковой оповещатель наличия газа

SmartLetUSee/LCD-Lite
Панель-ретранслятор
Копирует всю информацию, имеющуюся в ППКП, и обеспечивает доступ ко всем функциям 1-го и 2-го уровня (просмотр активных событий, сброс, отключение звука и т.д.).
Доступ к главному меню невозможен.
По шине RS485 может быть подключено до 4-х панелей-ретрансляторов.

SmartLine/8Z

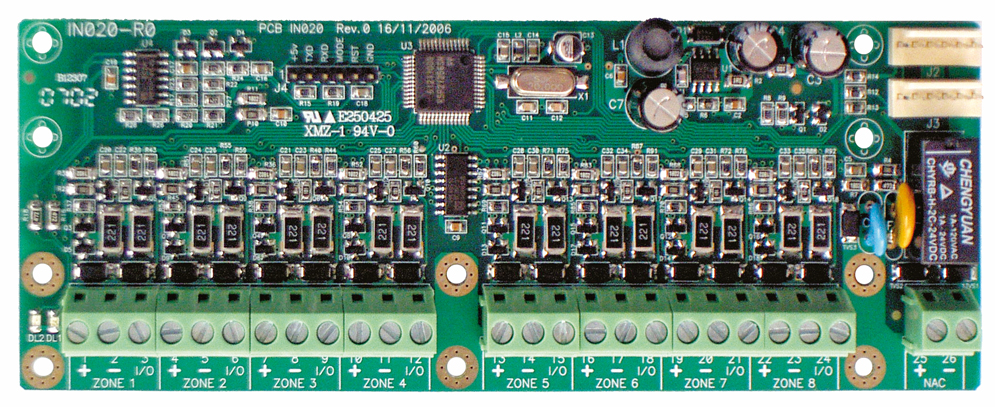

Плата расширения на 8 зон
Может использоваться с модификациями ППКП SmartLine020-4 и SmartLine036.
ППКП SmartLine020-4 поддерживает 2 платы SmartLine/8Z (8 зон в каждой плате), обеспечивая общее количество 20 зон; в то же время, ППКП SmartLine036 поддерживает до 4-х плат SmartLine/8Z, обеспечивая общее количество 36 зон.
Плата имеет дополнительный программируемый 1А выход c контролем целостности цепи, принцип работы которого может быть определен во время настройки системы.
Каждая зона имеет дополнительный разъем, который может быть настроен как вход (с контролем цепи) или выход.

SmartLAN/485
Плата связи с Ethernet
Позволяет программировать параметры ППКП, используя удаленный доступ посредством программного обеспечения SmartLeague через ЛВС/Интернет.
Дополнительно SmartLAN/485 может отправлять пакет UDP (отчет с описанием событий) по настроенному IP-адресу каждый раз при регистрации случая обнаружения пожара.
Благодаря этой функции, управлять ППКП можно с помощью административного программного обеспечения INIM (SmartLook) или любого другого программного обеспечения, предназначенного для этих целей.

SmartLevel
Станция электропитания
Подключается к ППКП по шине RS485 (для контроля и управления выходами с питанием).
Имеет 3 настраиваемых выхода питания 24В, логика которых программируется с ППКП.
Доступны 2 модификации:
- SPS24040 (1,4А)
- SPS24140 (4А)

BPS24040, BPS24140
Источники бесперебойного питания 24В
Состоят из импульсного блока питания, размещенного в металлическом шкафу, где предусмотрено место для установки 2-х аккумуляторов 7 Ач, 12 В (для модели BPS24040) или 17 Ач, 12 В (для модели BPS24140).
Максимальный выходной ток:
- 1.4 A (для модели BPS24040)
- 4 А (для модели BPS24140)

REL1INT
Одноканальная релейная плата
Преобразовывает выход с открытым коллектором на материнской плате в релейный выход.
Работает на 12 или 24В (выбирается с помощью перемычки).

ProbeTH
Тепловой датчик для оптимизации зарядки аккумулятора
Регулирует ток зарядки аккумулятора в зависимости от температуры поверхности аккумулятора. Предотвращает перегрев аккумулятора.

IC0010
Безадресный ручной извещатель со сбрасываемым элементом
Взводится ключом. Не требует разбития стекла.

Опции для заказа:
- IC0010Y - Желтый
- IC0010G - Зеленый
- IC0010W - Белый
- IC0010B - Синий

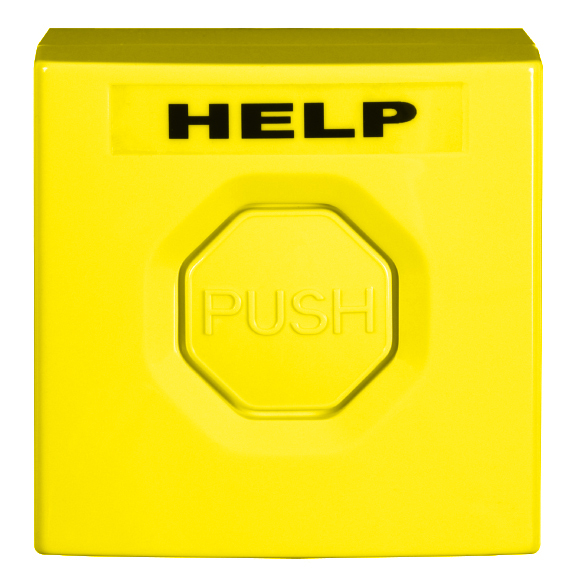

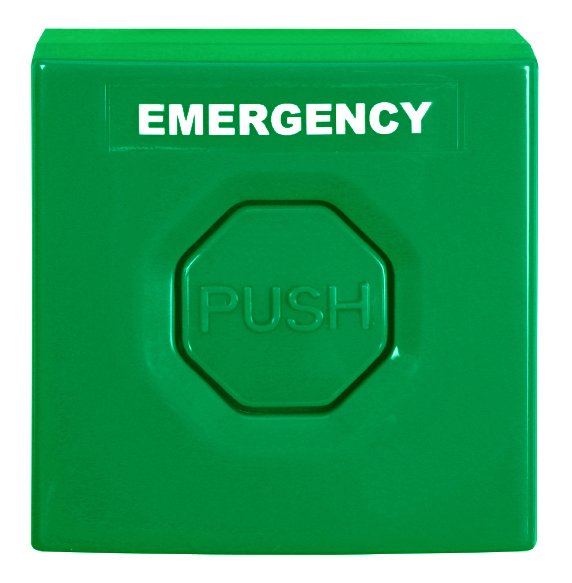

ICB010

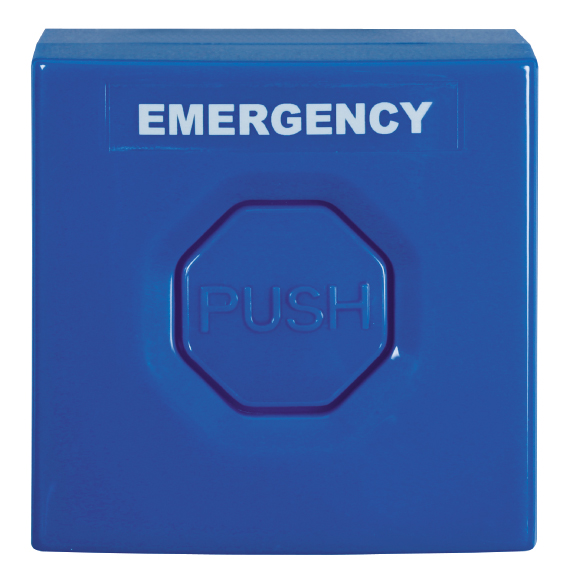

Безадресный ручной извещатель без фиксации
Автоматически восстанавливается после сброса сигнала.

Опции для заказа:
- IC0010Y - Желтый
- IC0010G - Зеленый
- IC0010W - Белый
- IC0010B - Синий

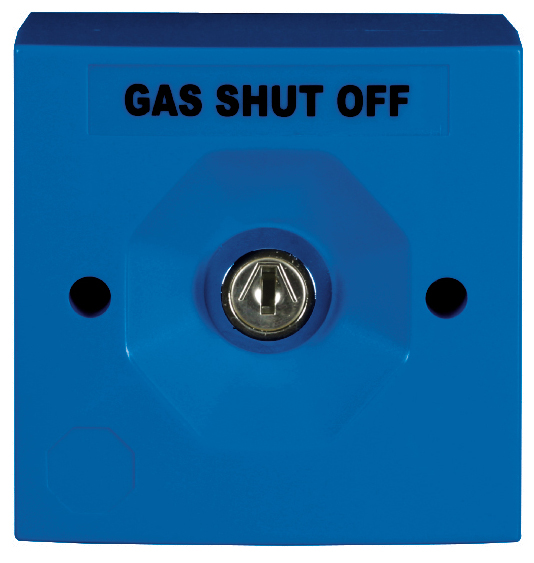

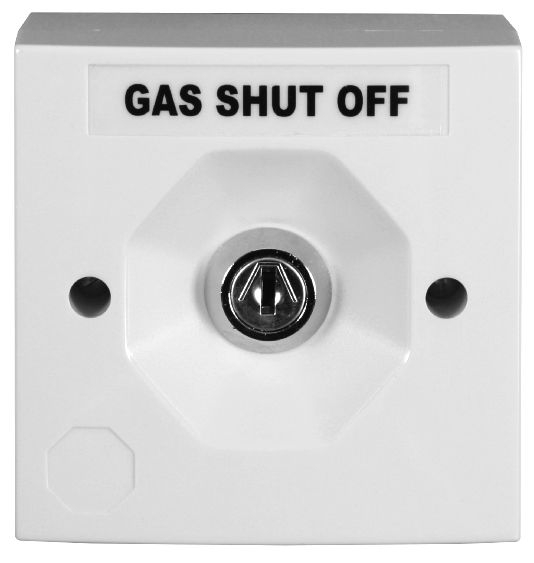

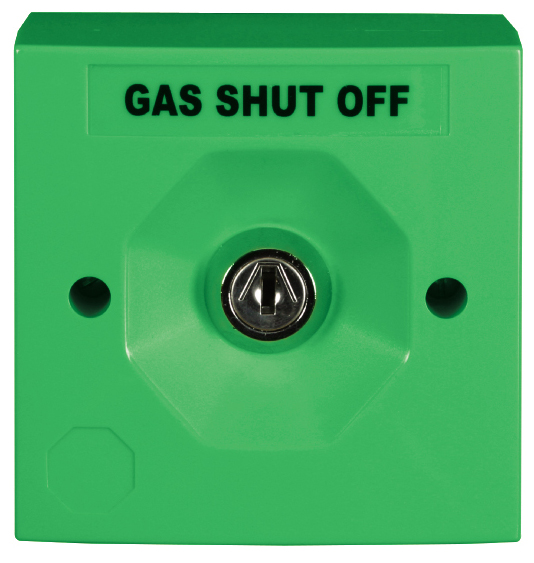

ICK010
Кнопка переключателя в ручной/автоматический режим

Опции для заказа:
- IC0010Y - Желтый
- IC0010G - Зеленый
- IC0010W - Белый
- IC0010B - Синий

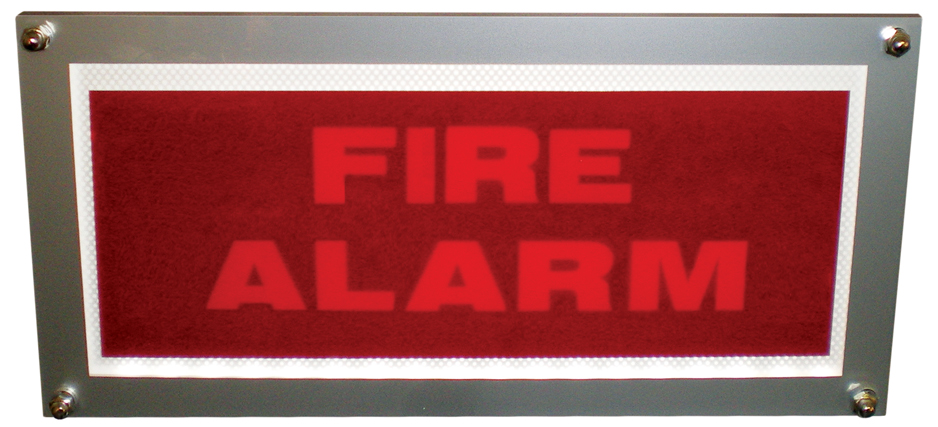

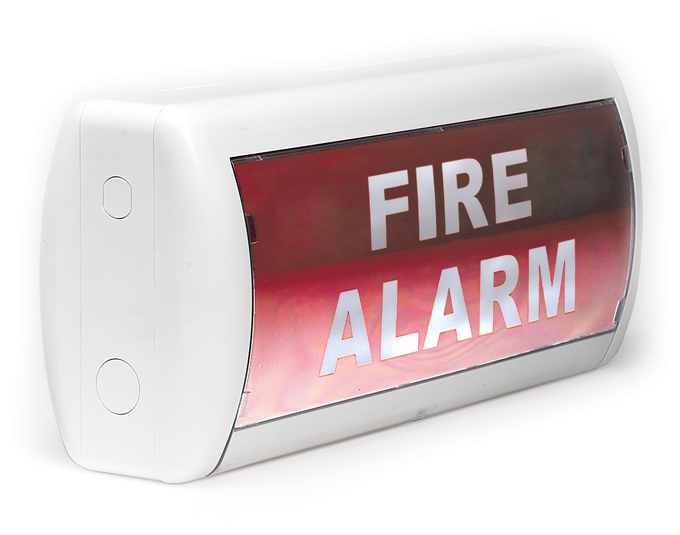

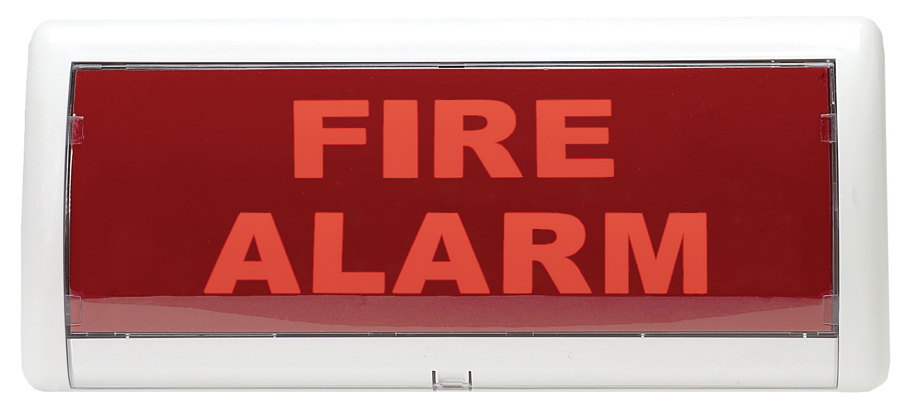

ESS020
Адресный свето-звуковой указатель
120 дБ.
Красный.Включает в себя модуль EM312SR, который должен быть подключен к кольцу и к источнику питания постоянного тока 24В.
Это устройство срабатывает от безадресного ручного извещателя и реле для управления электромагнитными устройствами (двери).
