Промышленный контроллер для транспорта
Основные особенности
- Процессор Intel® 6th-Gen Skylake Core™ i7/RAM 8Gb
- Встроенный сетевой коммутатор на 4 порта M12 PoE+
- Встроенная CAN-шина для интеграции в бортовые системы транспорта
- 4 изолированных цифровых входа / 4 изолированных цифровых выхода
- 2 порта SATA с одним треем для горячей замены диска, поддержка RAID 0/1
- 4 полноразмерных сокета мини-PCIe с поддержкой SIM
- Вход питания с широким диапазоном напряжения 8-35VDC со встроенным контролем запуска
- Сертификация согласно стандарту EN 50155

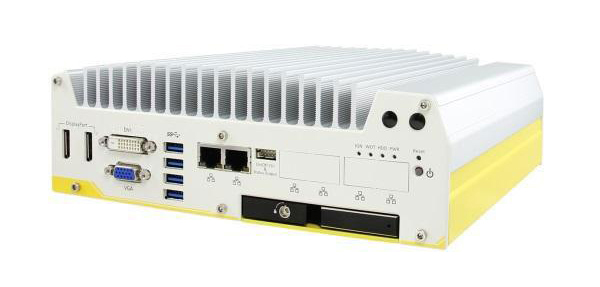

Neousys Nuvo-5100VTC-STA – это усовершенствованный контроллер для применения на транспорте в соответствии с требованиями стандартов E-mark и EN 50155.
Благодаря встроенному процессору серии Intel® 6th-Gen Core™, устройство обладает отличными эксплуатационными характеристиками обработки общих и графических данных, необходимыми для реализации различных задач.
Контроллер оснащен четырьмя сетевыми портами 802.3at PoE+ с мощностью 25W по каждому для питания внешних устройств. Физически порты реализованы посредством коннекторов стандарта М12, что гарантирует надежное подключения в условиях вибраций и шоковых воздействий.
Также доступны два дополнительных гигабитных сетевых порта (RJ45) для передачи данных.
Четыре встроенных мини-PCIe сокета могут использоваться для соответствующих коммуникационных модулей 3G/4G/WiFi/GPS.
В дополнение, Neousys Nuvo-5100VTC-STA имеет встроенную шину CAN для интеграции с бортовыми системами, а также изолированные цифровые входы/выходы для контроля внешних датчиков и исполнительных устройств. Такие опции безопасности как контроль пуска питания и RAID делают Nuvo-5100VTC-STA практически универсальным средством решения большинства информационных задач на транспорте.
| ЯДРО СИСТЕМЫ | |
| Процессор | Поддержка Intel® 6th-Gen Core™ i7 LGA1151 CPU Intel® Core™ i7-6700TE (8M Cache, 2.4/3.4 GHz, 35W TDP) |
| Чипсет | Intel® Q170 Platform Controller Hub |
| Графическая система | Встроенная, Intel® HD Graphics 530 |
| Память | До 32 GB DDR4-2133 SDRAM посредством двух сокетов SODIMM |
| AMT | Поддержка AMT 11.0 |
| TPM | Поддержка TPM 2.0 |
| ИНТЕРФЕЙСЫ ВВОДА/ВЫВОДА | |
| Ethernet | 2 гигабитных сетевых порта Intel® I219 и I210 |

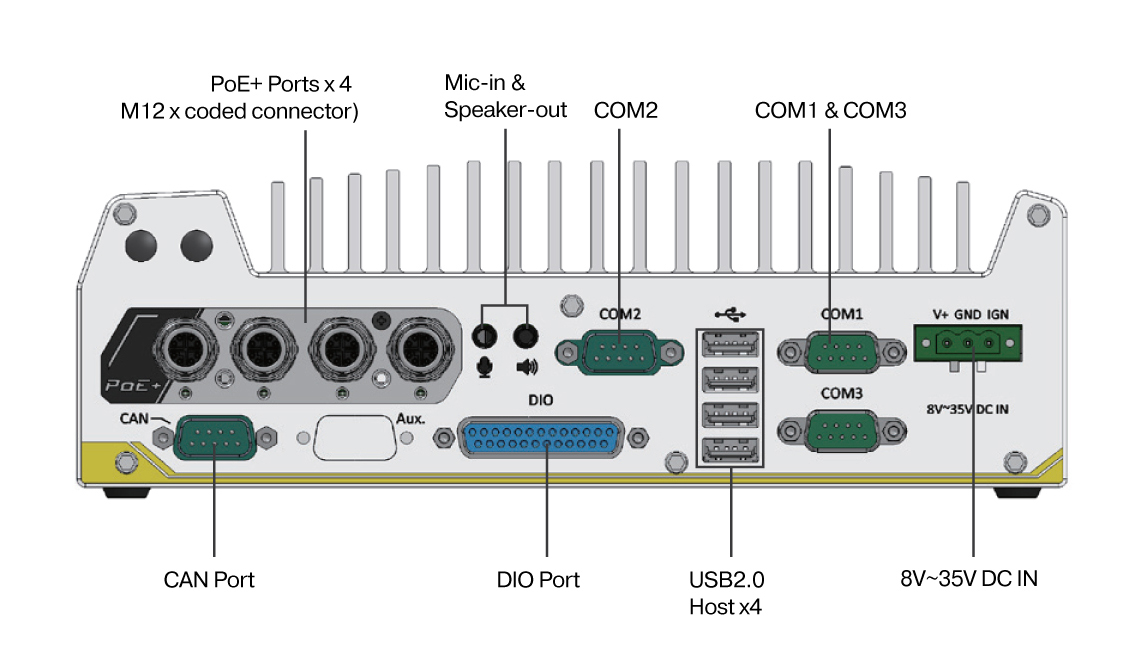

| PoE+ | 4x IEEE 802.3at (25.5W) гигабитных PoE+ порта Intel® I210 - Коннекторы M12 |
| CAN | 1 порт CAN 2.0 |
| Изолированные вх./вых. | 4 изолированных цифровых входа / 4 изолированных цифровых выхода |

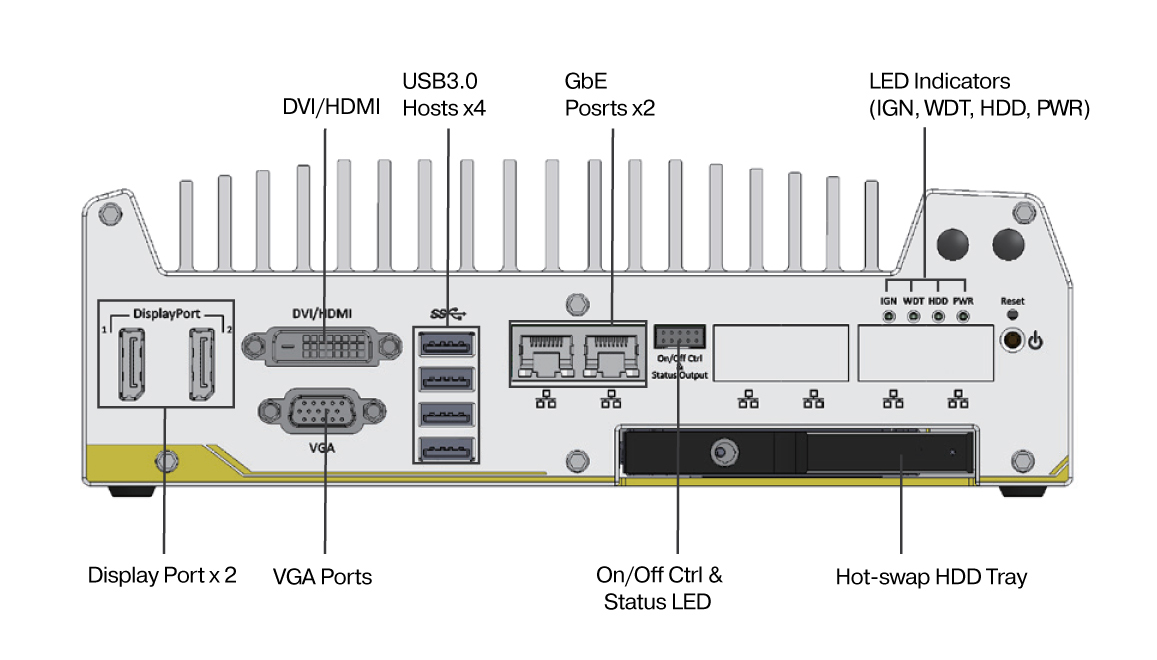

| USB | 4 x USB 3.0 посредством оригинального контроллера XHCI 4 x USB 2.0 |
| Видео выход | 1 стекируемый VGA + DVI-D коннекторы |
| Последовательный порт | 2 программируемых RS232/422/485 (COM1 & COM2) 1 RS232 (COM3) |
| Аудио | 1 микрофонный вход/1 аудио выход |
| ИНТЕРФЕЙС ХРАНЕНИЯ ДАННЫХ | |

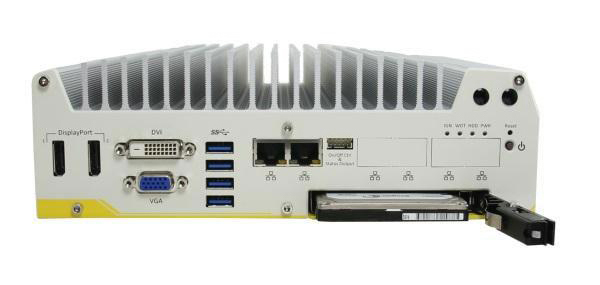

| SATA HDD | 1 трей HDD с горячей заменой для 2,5’’ HDD/SDD-дисков 1 внутренний SATA-порт для HDD/SDD-дисков с поддержкой RAID 0/1 |
| mSATA | 1 полноразмерный mSATA порт (совместно с мини-PCIe) |
| ШИНА РАСШИРЕНИЯ | |
| Mini PCI-E | 1 полноразмерный мини-PCIe сокет с SIM-сокетом (доступен с передней панели) 1 полноразмерный мини-PCIe сокет с внутренним SIM-сокетом (совместно с mSATA) 2 полноразмерных мини-PCIe сокета (только сигналы USB) с внутренним SIM-сокетом |
| ПИТАНИЕ | |
| Вход | 1х 3-пиновый съемный терминальный блок, напряжение 8-35VDC |
| Удаленное управление & оповещение о статусе | 1х 10-пиновый (2х5) шлейфовый разъем для удаленного включения/выключения и выхода СИД-индикатора статуса |
| МЕХАНИЧЕСКИЕЕ ХАРАКТЕРИСТИКИ | |

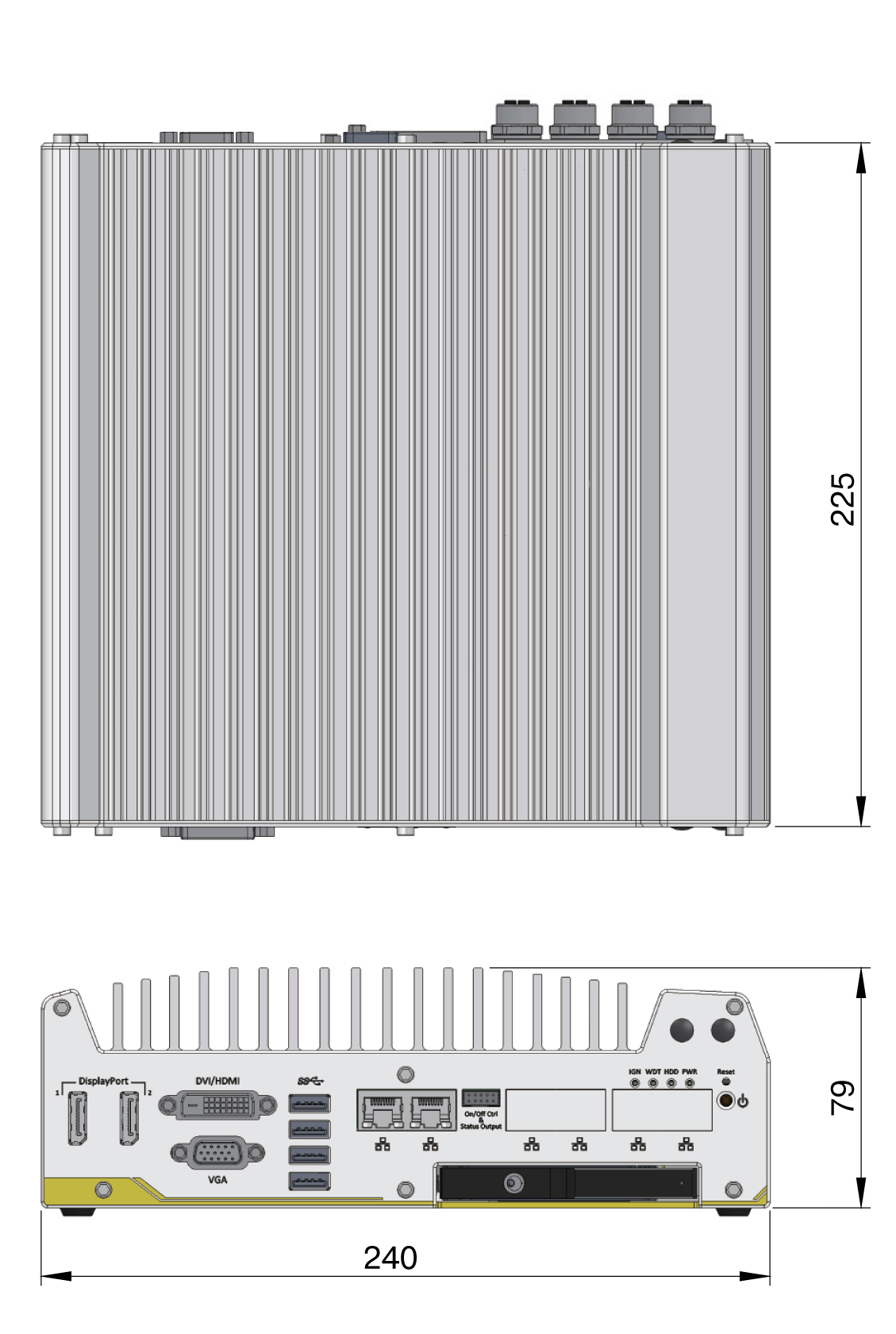

| Размеры | 240 mm (Ш) x 225 mm (Г) x 79 mm (В) |
| Вес | 3,3кг |
| Монтаж | Запатентованный кронштейн-демпфер Neousys (стандарт) или крепление на DIN-рейку (опция) |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Температура эксплуатации | -40°C ~ 70°C* |
| Температура хранения | -40°C ~ 85°C |
| Влажность | 10%~90% , не конденсат |
| Вибрация | Рабочий режим, 5 Grms, 5-500Hz, в трех осях (с SSD, согласно IEC60068-2-64) |
| Шок | Рабочий режим, 50 Grms, полусинусоидальное ударное воздействие на протяжении 11ms (с SSD, согласно IEC60068-2-27) |
| Сертификаты | EN 50155 / EN 50121-3-2 / EN 50121-2-1/ EN50121-2-2 / EN 61373 CE/FCC Class A, according to EN 55022 & EN 55024 |
*Для работы в условиях ниже 0°C требуется HDD с соответствующим температурным диапазоном или SSD
