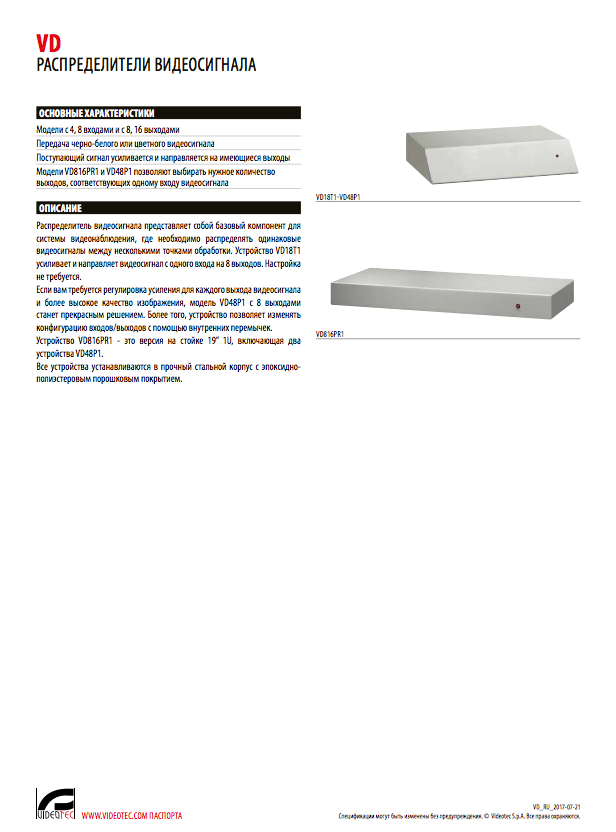

Видеодистрибьюторы



Основные особенности



  • Идеальное решение для распределения видеосигналов на несколько приемников
  • Различные схемы коммутации (1IN/4OUT + 1IN/4OUT, 1IN/6OUT + 1IN/2OUT, 1IN/8OUT, 4x1IN/2OUT – для модели VD48P1, 1IN/4OUT + 1IN/4OUT + 1IN/4OUT + 1IN/4OUT, 1IN/6OUT + 1IN/2OUT + 1IN/6OUT + 1IN/2OUT, 1IN/8OUT + 1IN/8OUT, 8x1IN/2OUT – для модели VD816PR1)
  • Версии на 1,4,8 видеовходов и на 8,16 видеовыходов
  • Версия для установки в 19’’ стойку
  • Коэффициент усиления 1,04 (для VD18T1) и 2 (для VD48P1/ VD816PR1)
  • Внутренняя установка


Опции для заказа

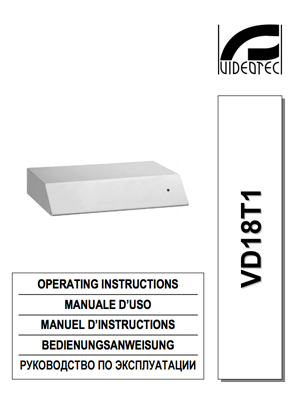

  • VD18T1 - видеодистрибьютор на 1 вход/8 выходов

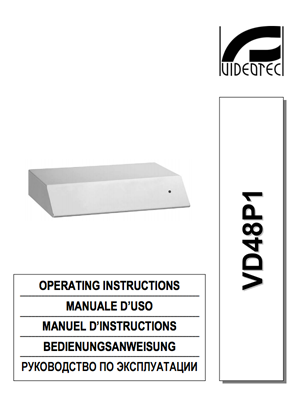

  • VD48P1 - программируемый видеодистрибьютор на 4 входа/8 выходов

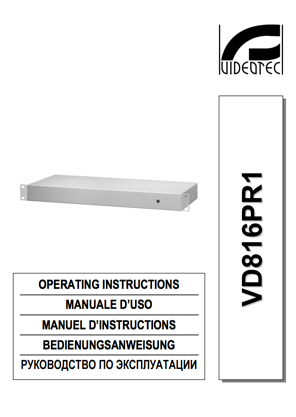

  • VD816PR1 – программируемый видеодистрибьютор на 8 входов/16 выходов




Видеодистрибьютор – это базовый компонент системы видеонаблюдения, где требуется распределение видеосигналов на несколько приемников.

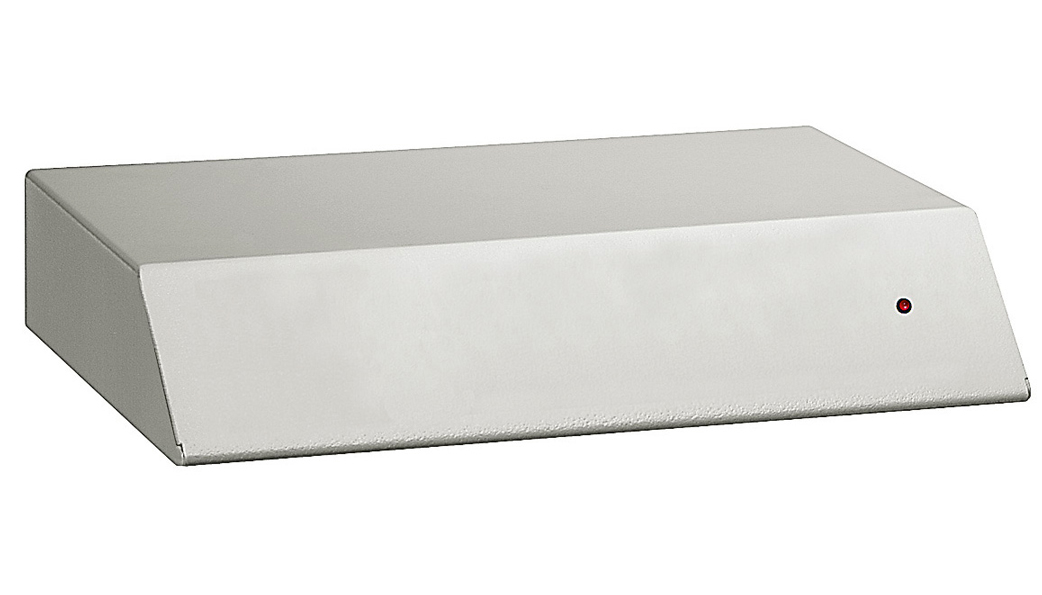

Устройство VD18T1 позволяет усилить 1 видеосигнал и распределить его на 8 выходов. Дополнительная настройка не требуется.



Для гибкого программирования входов и соответствующих им выходов используется модель VD48P1, оснащенная 8 видеовыходами, разбиваемыми на группы. Настройки коммутации выполняются внутренними джамперными переключателями.

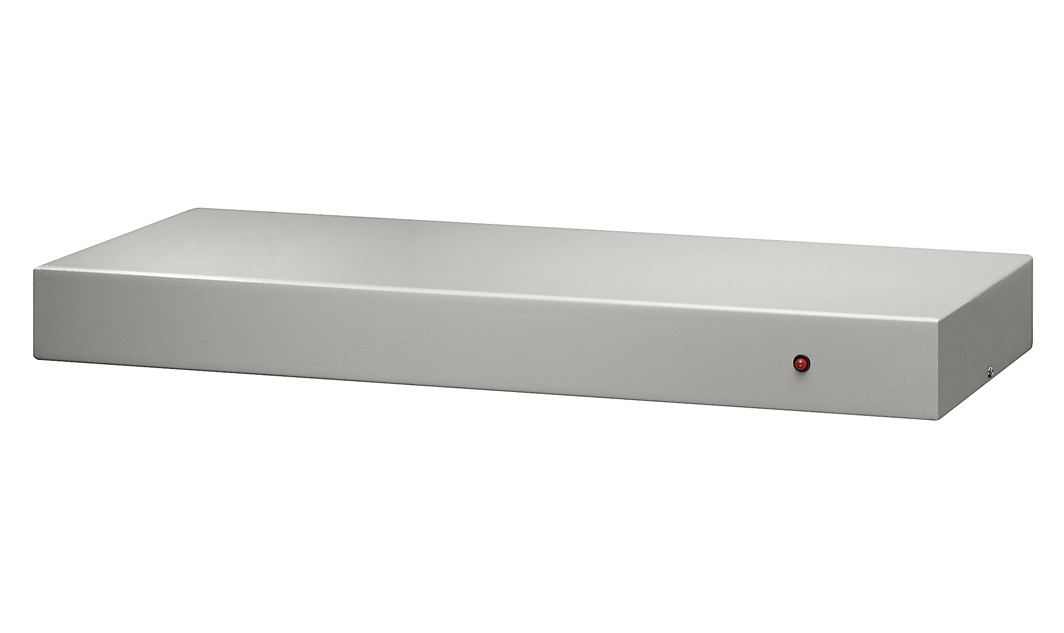

VD816PR1 – версия дистрибьютора для установки в 19’’ (высота 1U) стойку, объединяющая два VD48P1 в одном корпусе.



Все устройства выполнены в надежном стальном корпусе, окрашенном эпоксиполиестерной порошковой краской.





МОДЕЛЬ VD18Т1 VD48P1 VD816PR1
ОБЩИЕ ХАРАКТЕРИСТИКИ
Источник питания IN 100-240Vac – OUT 12Vdc, 47/63Hz, 1А
Входы/выходы 1 IN, 8 OUT 4 IN, 8 OUT  8 IN, 16 OUT
Cхемы коммутации - 1IN/4OUT + 1IN/4OUT,
1IN/6OUT + 1IN/2OUT,
1IN/8OUT,
4x1IN/2OUT
1IN/4OUT + 1IN/4OUT + 1IN/4OUT + 1IN/4OUT,
1IN/6OUT + 1IN/2OUT + 1IN/6OUT + 1IN/2OUT, 1IN/8OUT + 1IN/8OUT,
8x1IN/2OUT
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса Сталь
Покрытие Эпоксиполиэстеровое порошковое, цвет серый
BNC 9 12 24
Размеры 220х40х180мм 432х158х45мм
Вес, 1,5 кг 1,6кг 2,0кг
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Потребление 15В
Сопротивление Input/Output: 1Vpp, 75 Ом
Питание 12Vdc
Источник питания IN 100-240Vac – OUT 12Vdc, 47/63Hz, 1А
Усиление видеосигнала 1.04 до 2
Полоса пропускания 10Hz / 6 Hz (-3dB) 10Hz (-3dB)
Перекрестные помехи > 58dB (5 Mhz)
