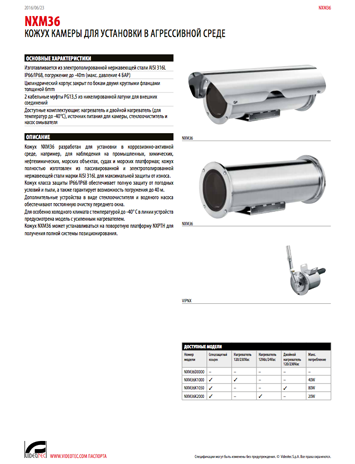

Серія NXM36

Кожух для установки в агрессивных средах



Используемые технологии







РЫНКИ







Основные особенности



  • Изготавливается из электрополированной нержавеющей стали AISI 316L
  • IP66/IP68, погружение до -40m (макс. давление 4 БАР)
  • Цилиндрический корпус закрыт по бокам двумя круглыми фланцами толщиной 6mm
  • 2 кабельные муфты PG13,5 из никелированной латуни для внешних соединений
  • Доступные комплектующие: нагреватель и двойной нагреватель (для температур до -40°C), источник питания для камеры, стеклоочиститель и насос омывателя


Опции для заказа



  • HPV42K2A700 - Кожух VERSO с технологией POE и интеллектуальной системой распределения питанием IPM, подогреваемым стеклом с защитой от обледенения.
  • HPV42K2A716 - Кожух VERSO с технологией POE и интеллектуальной системой распределения питанием IPM, вентилятором и двойным воздушным фильтром

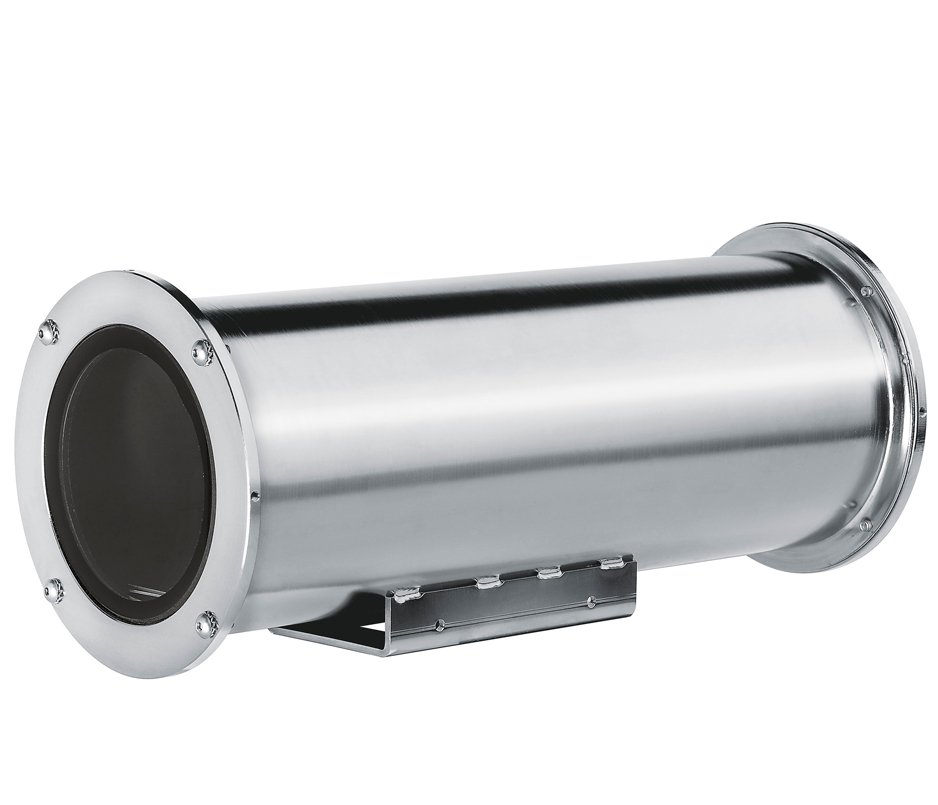

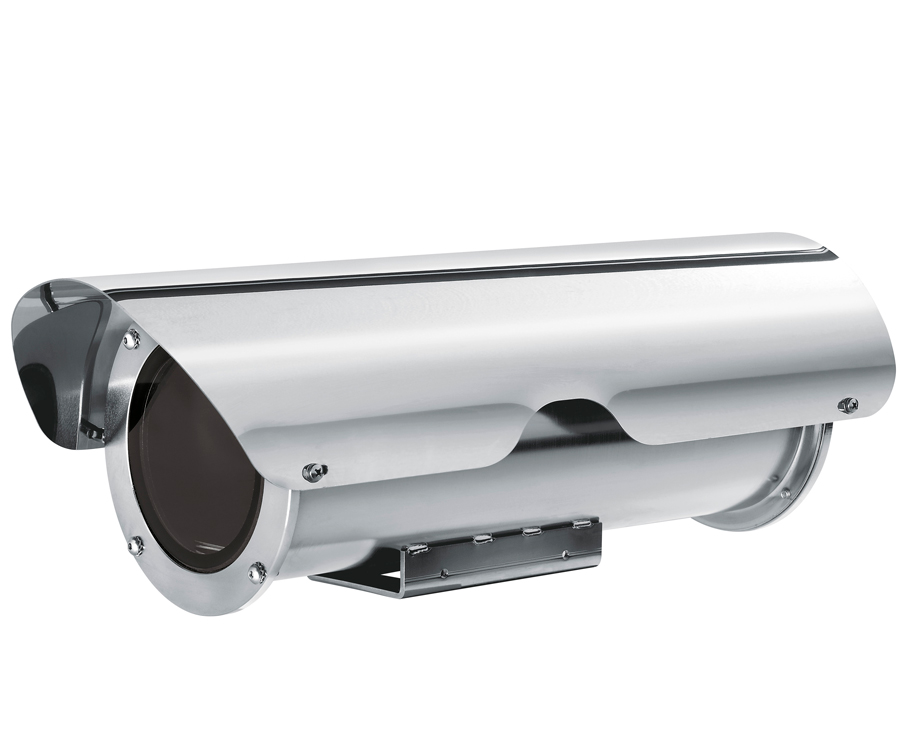

Кожух NXM36 разработан для установки в коррозионно-активной среде, например, для наблюдения на промышленных, химических, нефтехимических, морских объектах, судах и морских платформах; кожух полностью изготовлен из пассивированной и электрополированной нержавеющей стали марки AISI 316L для максимальной защиты от износа.



Кожух класса защиты IP66/IP68 обеспечивает полную защиту от погодных условий и пыли, а также гарантирует возможность погружения до 40 м.

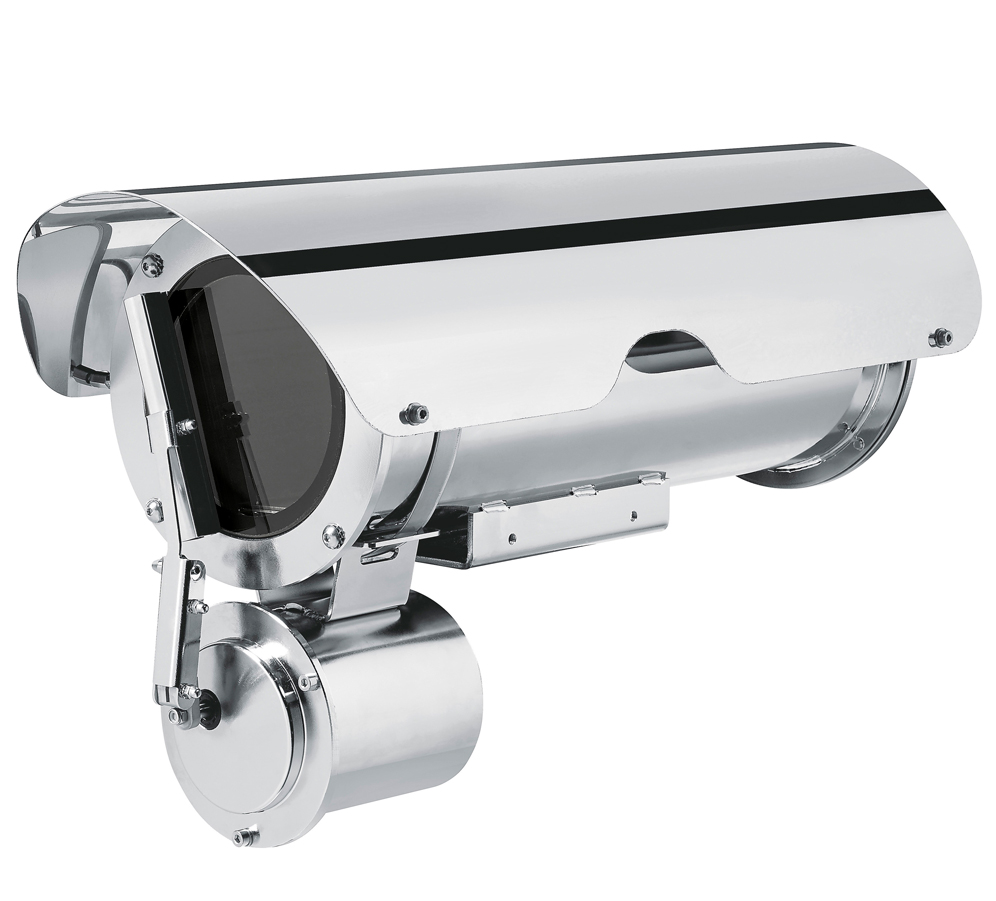

Дополнительные устройства в виде стеклоочистителя и водяного насоса обеспечивают постоянную очистку переднего окна.



Для особенно холодного климата с температурой до -40° C в линии устройств предусмотрена модель с усиленным нагревателем.



Кожух NXM36 может устанавливаться на поворотную платформу NXPTH для получения полной системы позиционирования.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Изготовлен из электрополированной нержавеющей стали (аустенитный сплав нержавеющей стали, устойчивость к коррозии и перегреву в соответствии со следующими стандартами) AISI 316L
UNI 6900-71: X 2 Cr Ni Mo 17 12 2
DIN 17006: X 2 Cr Ni Mo 17 13 2
N° werkstoff 1.4404
AFNOR: Z2 CND 17-12
BSI: 316S11
Используемые винты изготавливаются из аустенитной нержавеющей стали, устойчивость которой к коррозии и перегреву соответствует следующим стандартам ISO: 7380
AISI: 316
Качество согласно стандартам ISO: A4
прочности согласно стандартам ISO: 80
UNI 6900: X 5 Cr Ni Mo 1712 UNI: Итальянский институт стандартизации,
AISI: Американский институт стали и сплавов,
DIN: Немецкий институт по стандартизации,
AFNOR: Французская ассоциация по стандартизации,
BSI: Британский институт по стандартизации,
ISO: Международная организация по стандартизации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные муфты 2xPG13.5 (из никелированной латуни для внешних соединений)
Внешняя поверхность корпуса Отполирована
Толщина переднего и заднего фланца 6mm
Уплотнительные кольца Высокой герметичности
Закаленное стекло окна Толщина 4mm,
внутренний Ø 97mm;
внешний Ø 112mm;
Внешние размеры Ø 154mm, длина 358mm
Пространство внутри корпуса (ШхВ) 88x86mm
Пространство внутри корпуса с двойным нагревателем (ШхВ) 55x100mm
Внутренняя полезная длина (без комплектующих) NXM 334mm
Внутренняя полезная длина (с нагревателем и/или блоком питания) 245mm
Вес устройства 5kg
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Нагреватель (Ton 15°C±3°C, Toff 22°C±3°C) Источник питания/Потребление: IN 12Vdc/24Vac, 20W макс.
Источник питания/Потребление: IN 120/230Vac, 40W макс.,80W макс. (двойной нагреватель)
Источник питания для камеры Вход 100-240Vac – выход 12Vdc, 50/60Hz, 1 А
Вход 230Vac – выход 24Vac, 50/60Hz, 400mA
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Применение Внутренняя /Наружная инсталяция
Погружение до -50м (давление: 5Bar)/span>
Температурный режим (с нагревателем) -20°C +60°C
Температурный режим (с двойным нагревателем) -40°C +60°C
СЕРТИФИКАЦИЯ
Электрическая безопасностьﾠ ﾠ(CE) EN60065
Электромагнитная совместимость (CE) EN50130-4, EN61000-6-3
Степень защиты IP EN60529 (IP66/IP68, 5 бар в течение 48 часов)
Сертификат EAC




OHEH06B Нагреватель 120/230Vac
OHEH05B Нагреватель 12Vdc/24Vac
ONXPS1B Источник питания для камеры с широким диапазоном напряжения: вход 100-240Vac - выход 12Vdc, 1 A
ONXPS2B Источник питания для камеры: вход 230Vac - выход 24Vac, 400mA
VIPNX1C Стеклоочиститель из нержавеющей стали мощностью 230Vac для кожуха NXM
VIPNX2C Стеклоочиститель из нержавеющей стали мощностью 24Vac для кожуха NXM
ONXAB2 Воздушный барьер и закаленное стекло предусмотрены для кожухов NXM и NXW
NXFIGRU Группа фильтров для очистки воздуха из компрессора
WAS0V5L5M00 Резервуар для воды объемом 5 л, насос с производительностью до 5 м, вход 230Vac - 24Vac - 120Vac
WAS0V23L5M00 Резервуар для воды объемом 23 л, насос с производительностью до 5 м, вход 230Vac - 24Vac - 120Vac
WAS0V23L11M00 Резервуар для воды 23 л, насос с производительностью до 11 м, вход 230Vac - 24Vac - 120Vac
WAS1V23L30M00 Резервуар для воды 23 л, насос с производительностью до 30m с притоком воды, вход 230Vac
WAS3V23L30M00 Резервуар для воды объемом 23 л, насос с производительностью до 30m с притоком воды, вход 120Vac
WASPT0V5L5M00 Резервуар для воды объемом 5 л, насос с производительностью до 5 м, вход 230Vac - 24Vac - 120Vac
WASPT0V23L5M00 Резервуар для воды объемом 23 л, насос с производительностью до 5 м, вход 230Vac - 24Vac - 120Vac
WASPT0V23L11M00 Резервуар для воды объемом 23 л, насос с производительностью до 11m с притоком воды, вход 230Vac - 24Vac - 120Vac
WASPT1V23L30M00 Резервуар для воды 23 л, насос с производительностью до 30m с притоком воды, вход 230Vac
WASPT3V23L30M00 Резервуар для воды объемом 23 л, насос с производительностью до 30m с притоком воды, вход 120Vac
DTWRX Приемник данных для дистанционного управления стеклоочистителем и насосами линии WASPT
КРОНШТЕЙНЫ И АДАПТЕРЫ
NXWBS1 Настенный кронштейн из нержавеющей стали с шарниром, AISI316L
ЗАПАСНЫЕ ЧАСТИ
ONXM36MAN Комплект для технического обслуживания NXM36
OSPAVIPNXMC Сплошная щетка стеклоочистителя VIPNX




NXPTH Поворотное устройство из нержавеющей стали
