Расширитель



Основные особенности



  • Подключение 4 дополнительных считывателей или клавиатур
  • Четыре релейных выхода и четыре контролируемых входа (в дополнение к существующим на контроллере)
  • Совместимость с биометрией, считывателями и клавиатурами с выходными протоколами Wiegand/Clock&Data
  • Статусные СИД для индикации питания 12В или активного реле
  • Экономичное модульное решение для расширения существующих систем
  • Совместимость с сетевыми контроллерами Rosslare AC-425 (IP)
  • Конфигурирование входов и выходов посредством ПО AxTrax NG

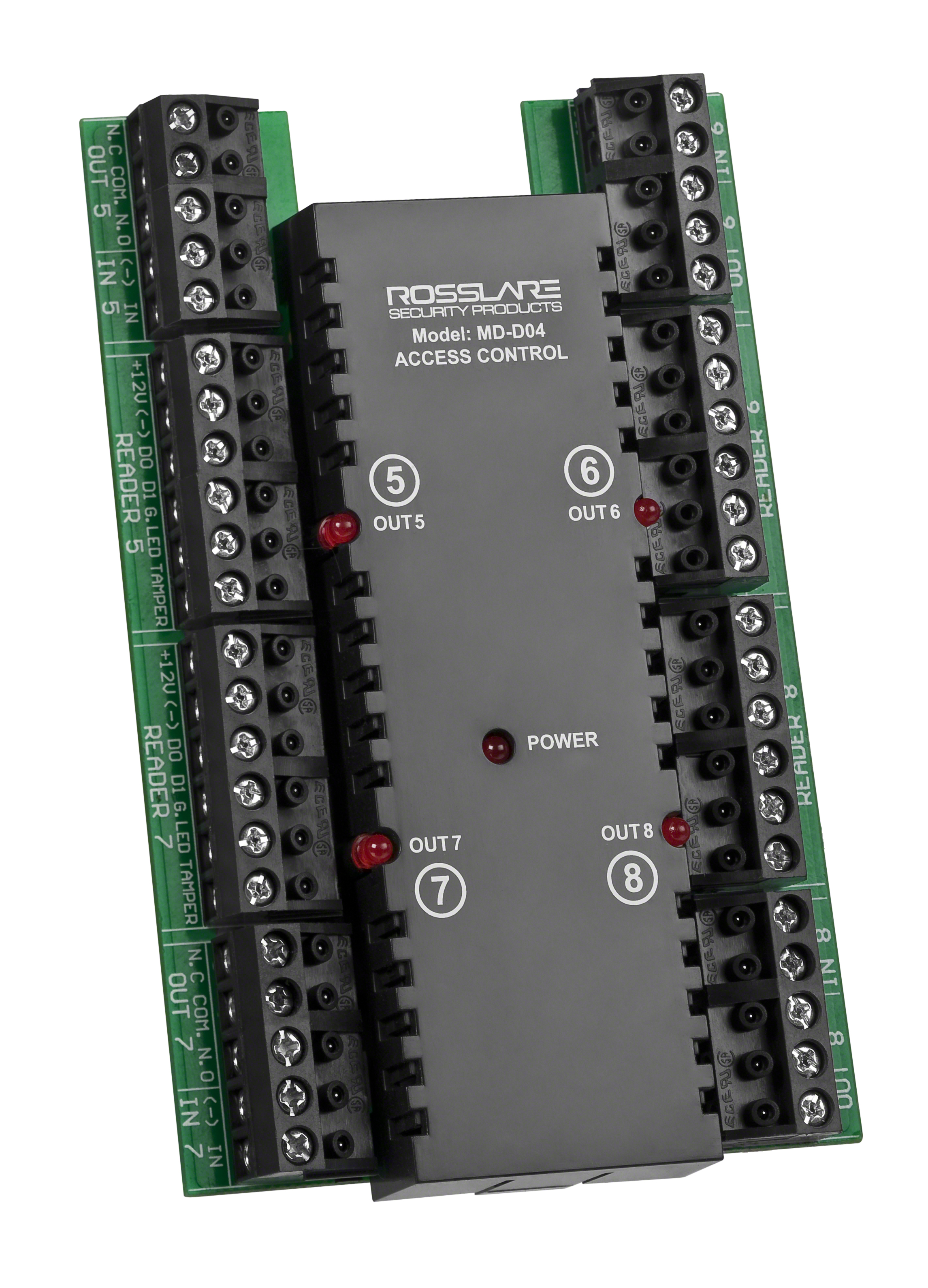

Плата расширения на 4 считывателя Rosslare MD-D04 является частью функциональной линейки расширителей, предназначенных для наращивания емкости сетевых контроллеров СКУД AC-425 и AC-425IP.



Учитывая постоянную коммуникацию с материнским контроллером на высоком уровне, это решение является идеальным по своей надежности для применения на частных и коммерческих объектах.



MD-D04 повышает гибкость системы и обеспечивает подключение 4 дополнительных считывателей, 4 релейных выходов и 4 контролируемых входов.



В результате один контроллер AC-425 может обслуживать до 8 считывателей и 8 дверей.



Возможно подключение любых клавиатуры, биометрических или бесконтактных считывателей с выходными протоколами Wiegand, Clock&Data или любым другим, совместимым с ПО Rosslare AxTrax NG. Материнский контроллер осуществляет полный контроль и управление всей дополнительной периферией, подключенной к MD-D04.



Модуль Rosslare MD-D04 отличается высоким качеством исполнения, надежностью и простотой в установке и эксплуатации





ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания 12VDC от материнского контроллера
Максимальный ток (без учета периферии) Режим ожидания 30мА, макс. 135мА
Количество портов считывателей 4
Количество входов 4
Релейные выходы 4х 5А Form-C реле с контактами NC, NO и COM
Напряжение на входах 5VDC макс.
ХАРАКТЕРИСТИКИ ВХОДОВ
Тип входа Конфигурируемый: нормально открытый, нормально закрытый, контролируемый с одним резистором (три состояния, нормально открытый или нормально закрытый), контролируемый с двумя резисторами (четыре состояния, нормально открытый или нормально закрытый)
ХАРАКТЕРИСТИКИ СЧИТЫВАТЕЛЕЙ
Выход питания считывателей 12VDC
Максимальный ток 300 мА
Выход управления светодиодом Открытый коллектор, управляемый низким уровнем напряжения
Тамперный выход 5VDC макс.
Поддерживаемые форматы См. инструкцию на ПО AxTrax NG
СИД-ИНДИКАТОРЫ
СИД питания Активный при правильной установке на материнский контроллер (AC-425 (IP))
СИД выходов Четыре СИД, каждый активен при активированном релейном выходе и замкнутых контактах NO на COM
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты платы 115 х 75,9 x 32,5 мм
Вес платы 98,2 гр.
РАЗНОЕ
Системные компоненты MD-D04 совместим с контроллерами Rosslare AC-425 (IP), с любыми биометрическими и бесконтактными считывателями и клавиатурами с протоколами Wiegand, Clock&Data производства Rosslare или сторонних компаний
Гарантия 2 года ограниченной гарантии
