Беспроводной интерфейс



Основные особенности



  • Максимальная дальность 70 метров внутри и до 300 метров вне помещения с внешней антенной, зависит от радиочастотной обстановки на объекте
  • Время отклика 500 мс при использовании с контроллерами Rosslare AC-225 и соответствующими считывателями, зависит от качества РЧ-соединения, количества эксплуатируемых дверей, и времени отклика контроллера и считывателя
  • Встроенное зарядное устройство для АКБ до 7А/ч на удаленном модуле
  • Совместимость со всеми считывателя Rosslare и сторонних производителей с поддержкой Wiegand
  • Отдельные наборы терминалов для подключения двери и контроллера
  • Тампер вскрытия корпуса и отрыва от стены. События тампера от локального и удаленного модуля передаются с помощью соответствующего выхода на локальном

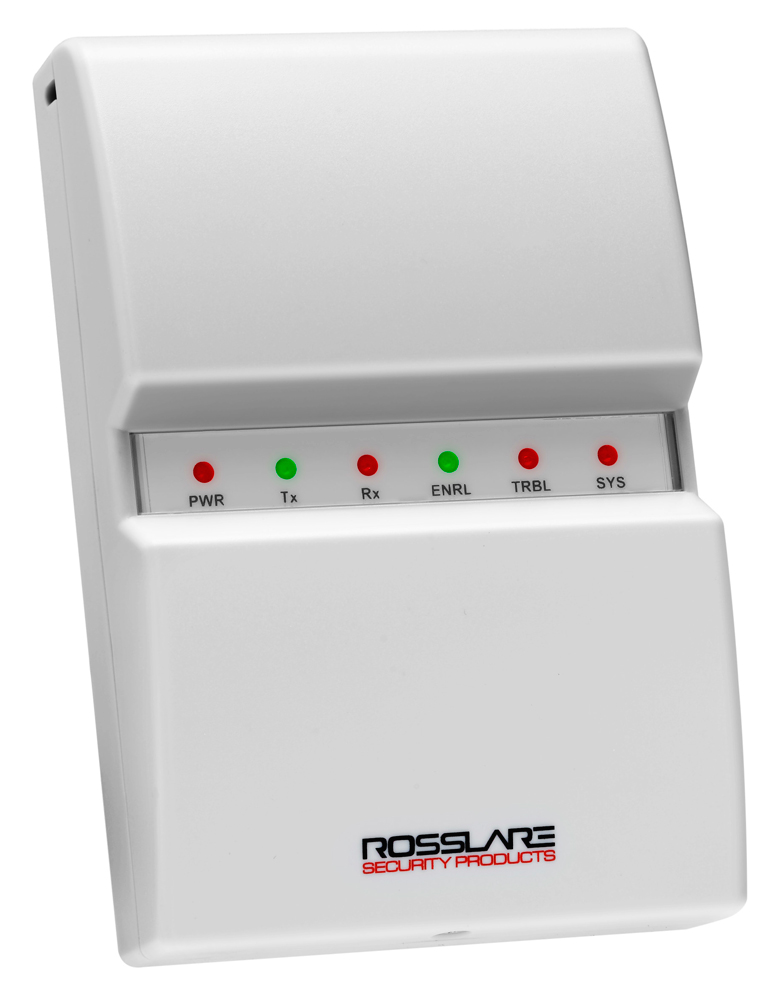

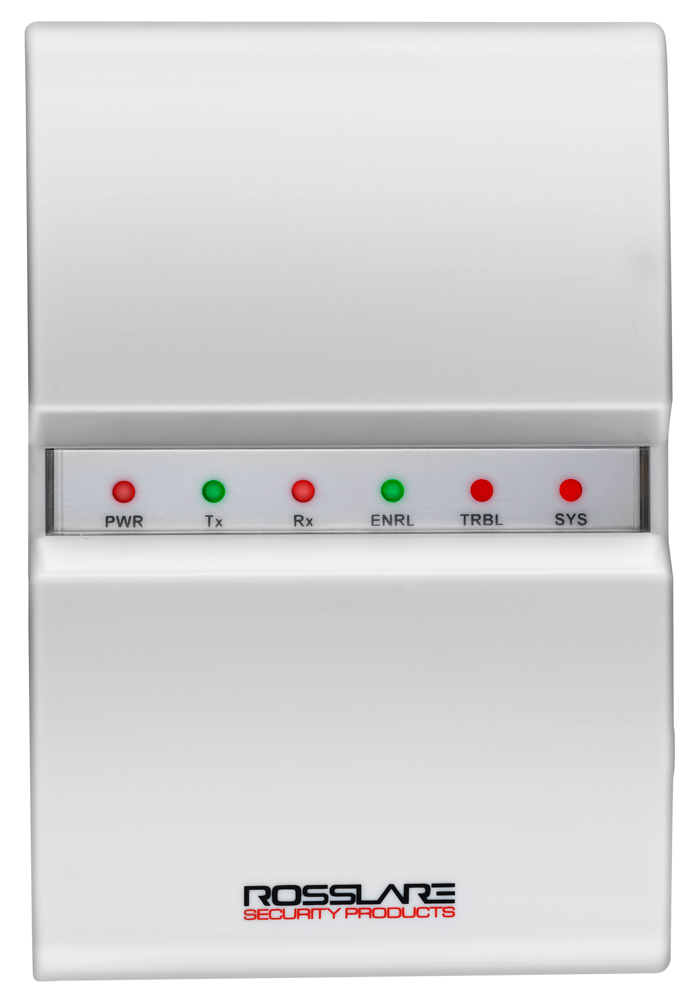

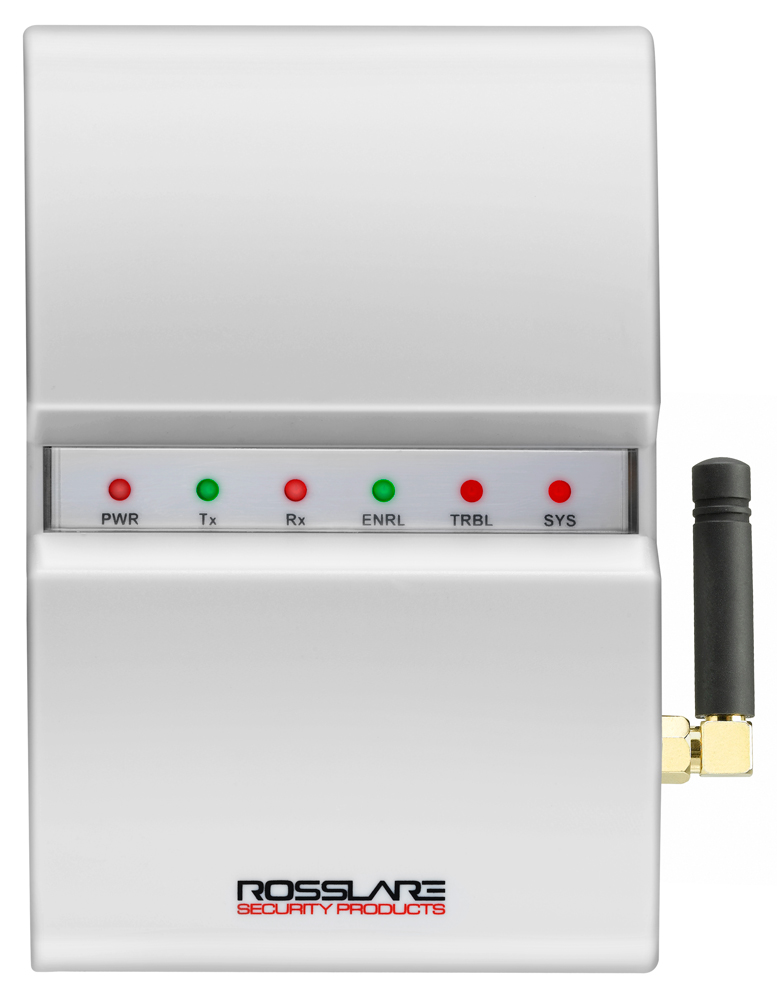

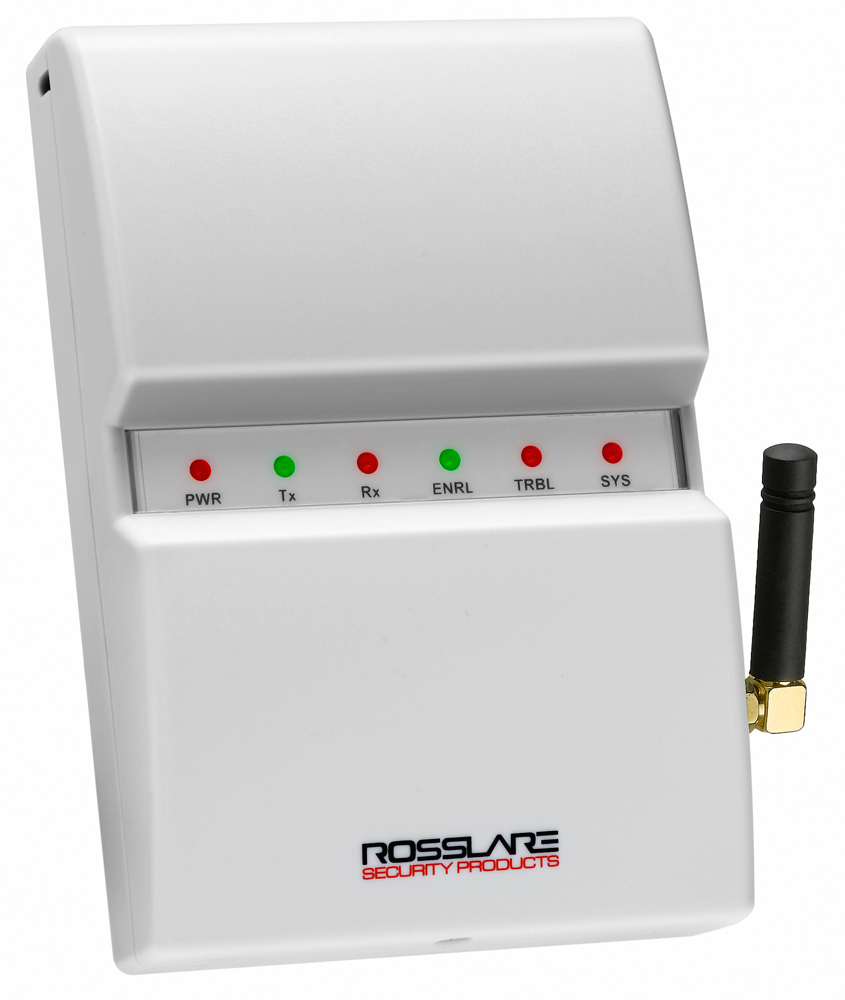

MD-W11 – это быстрое и недорогое решение вопросов подключения удаленных дверей с соответствующим оборудованием (считыватели, замки и кнопки) к контроллеру.



Устройство использует двунаправленный радиочастотный канал связи для передачи данных о картах и PIN-кодах по Wiegand, команд управления замком, а также состояния тампера, геркона и кнопки запроса на выход между контроллером и подключаемой периферией.



Интерфейс включает два модуля на одну дверь, - один расположен в непосредственной близости от контроллера (локальный), второй – возле двери (удаленный). Локальный модуль подключается к контроллеру СКУД, удаленный – отвечает за подключение считывателей или клавиатур.



Встроенное зарядное устройство и опциональная резервная батарея на удаленном модуле позволяют контролировать дверь даже в случае перебоев с питанием.



Локальный модуль полностью контролирует все системные события удаленного (включая отсутствие связи, тампер, низкий заряд батареи, отсутствие питания) и передает их на контроллер.



Двусторонняя РЧ связь строится с применением защиты данных и использует быстрый проприетарный протокол с процедурами анти-коллизии и плавающим кодом; узкий РЧ диапазон позволяет добиться высокой надежности соединения безлицензионных частотах.





ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон напряжения питания Удаленный модуль: 12-24VAC, 15-24VDC
Локальный модуль: 13,8VDC от контроллера/внешнего БП
Максимальный ток Режим ожидания – 70мА, макс. – 160мА
Зарядное устройство Совместимо с 12V герметичными свинцово-кислотными АКБ до 7А/ч (удаленный модуль)
ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Максимальная дальность Внутри помещения: 70м,
вне помещения: 300м.
Дальность зависит от радиочастотной обстановки на объекте
Время отклика До 500 мс при использовании с контроллерами Rosslare и соответствующими считывателями, зависит от качества РЧ-соединения, количества эксплуатируемых дверей, и времени отклика контроллера и считывателя
Выходные реле Удаленный модуль: одно 5А Form-C реле,
локальный модуль: два 1А Form-C реле
Типы выходов Сухой контакт или открытый коллектор
Коммуникация Двунаправленная РЧ, узкий диапазон. Быстрый протокол с процедурами анти-коллизии и плавающим кодом, шифрование данных. Доступны версии с частотами 869МГц и 433МГц с выбором четырех каналов
Передача данных Карта и PIN-код, команды на управление замком, кнопка запроса на выход, геркон, управление СИД и тампер считывателя
Мониторинг и тревожные события Полный мониторинг удаленного модуля. Тревожные выходы на локальном модуле для контроля сбоя, тампера модуля, тампера считывателя, низкого заряда АКБ, отсутствия питания
Поддерживаемые форматы карт Wiegand 26-, 32-, 34- и 40-bit, 26-bit c facility-кодом, 32-bit Reverse
Поддерживаемые форматы PIN-кодов Single key Wiegand 6-bit (формат Rosslare с паритетом), Single key Wiegand 8-bit, 4 keys binary Wiegand 26-bit, 1 to 5 keys, Wiegand 26-bit, 6 keys BCD and parity bits
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты (ВхШхГ) 13 х 8,7 x 3,2 cм
Вес 155 гр.
КЛИМАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Условия эксплуатации Установка внутри помещений
Температура эксплуатации -10°С - +50°С
Влажность 0-85% (не конденсат)
РАЗНОЕ
Системные компоненты Контроллеры Rosslare, считыватели Rosslare Wiegand 26-bit
Гарантия 2 года ограниченной гарантии
