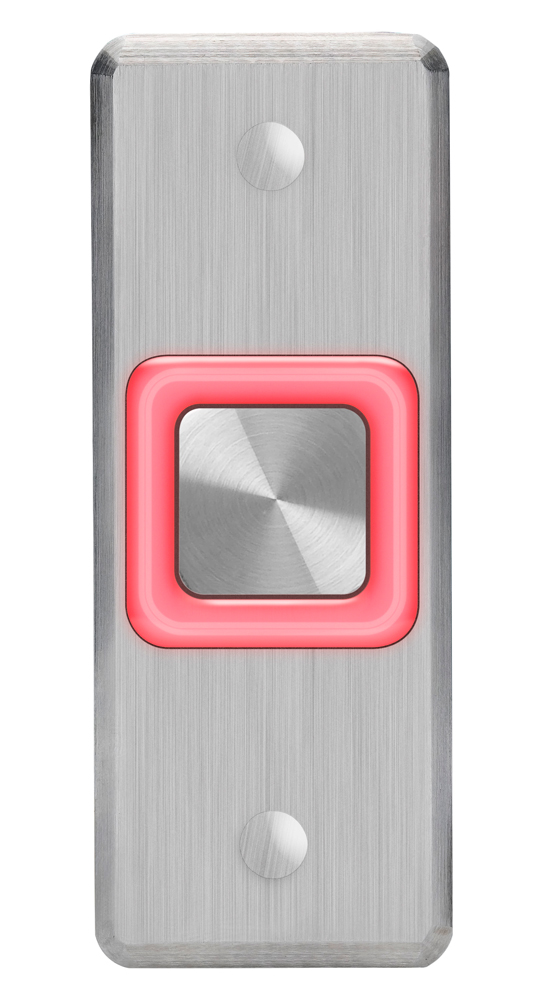

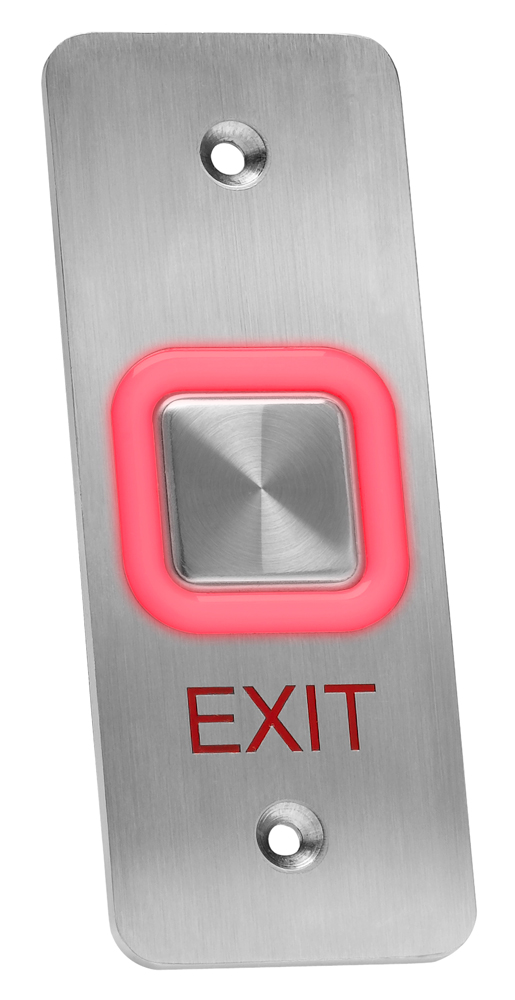

Компактный цифровой безыскровый тактильный переключатель



Основные особенности



  • Усовершенствованный пьезоэлектрический переключатель
  • Новый всепогодный дизайн – пыле/влагозащита, толерантность к жиру, маслу и другим химическим соединениям
  • Вандалоустойчивость
  • Монтажная пластина из нержавеющей стали и тактильная кнопка без подвижных элементов
  • Возможен монтаж в распределительную коробку




Rosslare EX-17 является частью мощной линейки высококачественных пьезоэлектрических переключателей.



Продукт разработан специально для индустриальных объектов и монтажа в агрессивной среде, и может применяться в шахтах, нефтеперерабатывающих предприятиях, военных инсталляциях и т.д.



Среди непосредственных приложений, для которых можно рекомендовать EX-17, - такие как: панели управления машинами и механизмами, системы контроля и управления доступом, организация прямого управления исполнительными устройствами.



Цифровые функции включают управление режимом зуммера, подсветки и выхода с двойным реле.



EX-17 – это высокопрочный, безыскровый, немагнитный, коррозиестойкий, антивандальный аналоговый переключатель с подсветкой для уличных и внутренних инсталляций.



Он оснащен твердотельным пьезоэлектрическим элементом, активирующим два изолированных релейных выхода Form C от прикосновения пальцем.



Дополнительно устройство наделено возможностями регулирования статуса подсветки с функцией затухания, режима зуммера и реле, временной задержки импульса и переключения состояния выхода.



Кнопка может быть смонтирована в распределительную коробку (американский стандарт).



Устройство выполнено в соответствии с самыми высокими требованиями к производству и качеству материалов согласно политике качества Rosslare ISO 9001:2008.



Дополнительные функции:



  • Безыскровый, немагнитный, коррозиестойкий переключатель
  • Настраиваемое время активации выхода и СИД от 1 до 60 сек.
  • Опция переключения состояния выхода и СИД
  • Выбор статуса подсветки джампером: красный, зеленый или без подсветки
  • Встроенный зуммер с тревожным входом и звуковой индикацией нажатия
  • Два независимых релейных выхода Form C для НЗ/НО подключения
  • Вход для управления внешним стробом с целью оповещения об эвакуации и других приложений




ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания 12-24VAC/VDC
Выходы Одно реле «сухой контакт» с двумя независимыми выходами Form C
Ток Режим ожидания: 15мА @24VDC, макс.: <150мА @24VDC
Наработка на отказ переключателя Более 1 млрд. циклов
Наработка на отказ реле 100000 @ 2A 30VDC
500000 @ 1A 30VDC
ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Режим выхода Переключение или импульс на выбор
Режим входа Управление СИД или тревога на выбор
Время активации импульса и СИД 1-60 секунд на выбор
Индикация Выкл. (постепенное затухание при нажатии), красный, зеленый (постепенная смена цвета)
Режим зуммера Вкл., выкл. (выбор режима тревожного входа или звука зуммера в режиме нажатия кнопки)
Вход управления внешним стробом Для оповещения об эвакуации и других приложений
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал исполнения Нержавеющая сталь (накладка и кнопка)
Габариты 114х70х32мм
Вес 205 гр
КЛИМАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Условия эксплуатации Уличная/внутренняя установка (IP65)
Температура эксплуатации -35°С - +66°С
Влажность 0-85% (не конденсат)
РАЗНОЕ
Системные компоненты EX-17 совместимы с любыми электрическими устройствами, активируемыми с помощью переключателя. Может использоваться в составе СКУД Rosslare и сторонних производителей
Гарантия 5 лет ограниченной гарантии
