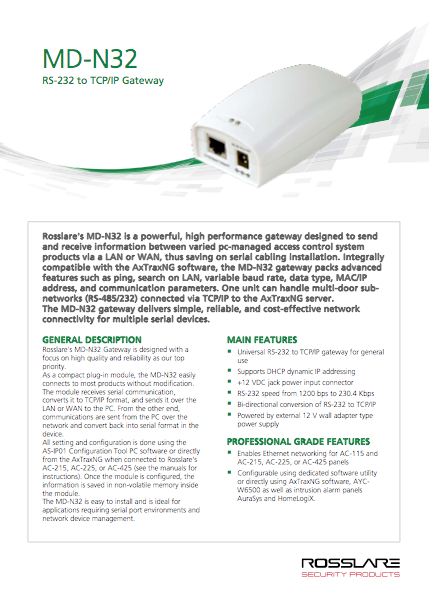

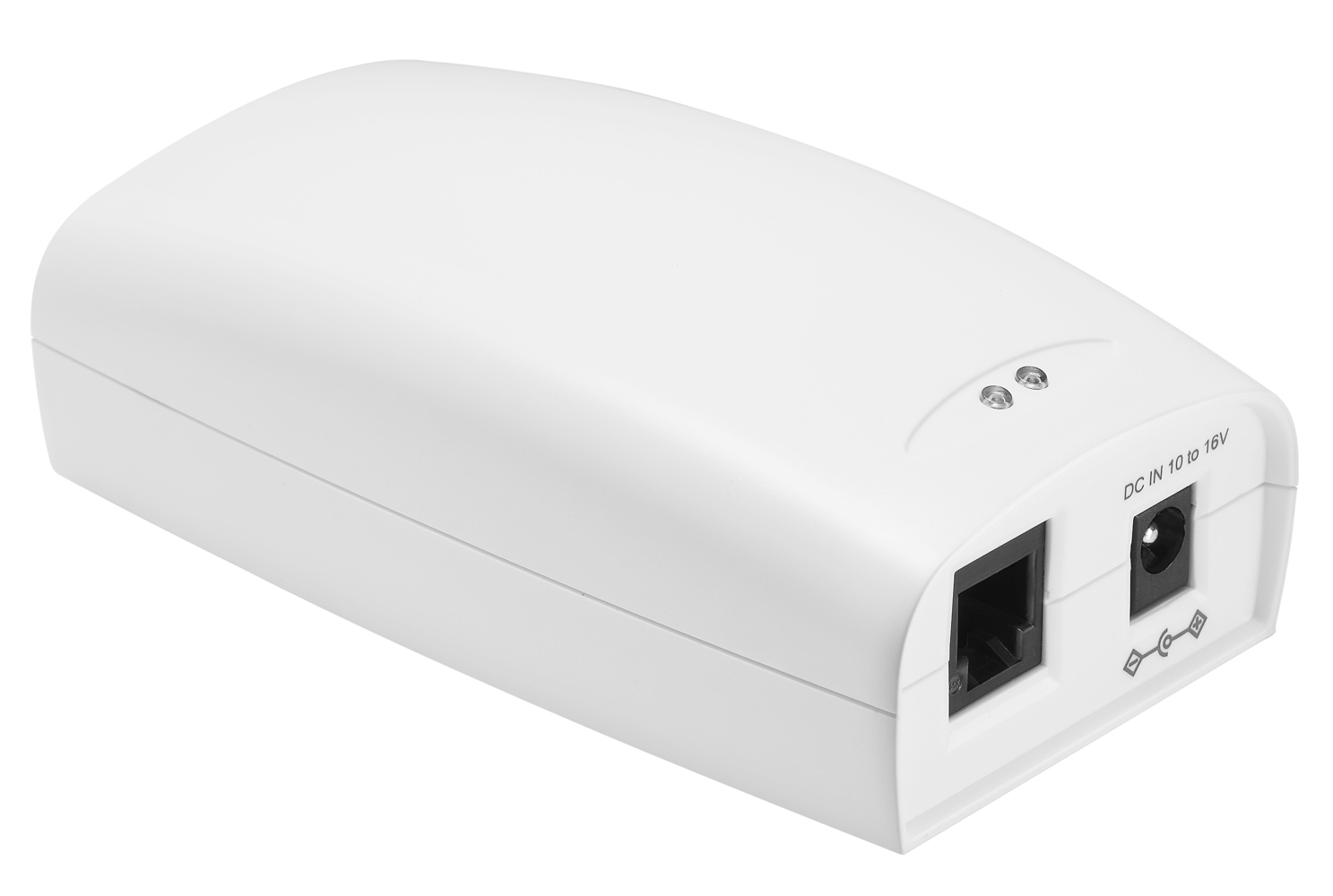

MD-N32

RS232-TCP/IP шлюз

Основные особенности



  • Универсальный RS232-TCP/IP шлюз для различных задач
  • Поддержка динамической системы IP-адресации DHCP
  • Встроенный разъем питания +12VDC jack
  • Скорость RS232 от 1200 бит/сек до 230,4 кбит/сек
  • Двустороннее конвертирование RS232 в TCP/IP
  • Питание от внешнего 12V адаптера




Rosslare MD-N32 это мощный, функциональный шлюз, разработанный для отправки и получения информации между различными, управляемыми с ПК компонентами СКУД по сетям LAN или WAN без необходимости установления последовательной связи.



Полностью совместимое с ПО Rosslare AxTraxNG, устройство отличается богатым набором настроек: пинг, поиск по LAN, переменный бод-рейт, типы данных, MAC/IP адреса и коммуникационные параметры.



Один шлюз может обслуживать подсети (RS485/232), включающие множество дверей, для подключения их к серверу AxTraxNG посредством TCP/IP.



Шлюз MD-N32 обеспечивает простое, надежное и экономичное сетевое подключение для различных устройств с последовательным интерфейсом.



Компактный и готовый к установке модуль, MD-N32 не требует для подключения какой-либо модификации основного продукта. Получая данные по последовательному порту, он конвертирует их в TCP/IP формат и отправляет на сервер. При отправке данных с ПК, процесс происходит в обратном порядке.



Все настройки и конфигурации задаются с помощью специализированного ПО AS-IP01 Configuration Tool PC или непосредственно с AxTraxNG при подключении к контроллерам AC-225/AC-425 (см. соответствующие инструкции).



По завершении настройки конфигурация сохраняется в автономной памяти модуля.



MD-N32 прост в установке и идеально подходит для приложений, требующих управления устройствами с последовательными и сетевыми интерфейсами.



Дополнительные функции:



  • Обеспечение сетевого подключения контроллеров AC-115/AC-225/AC-425
  • Конфигурирование с помощью собственного программного обеспечения, AxTraxNG, терминала AYC-W6500 или охранных панелей серий AuraSys и HomeLogix




ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания 12VDC от адаптера
Ток Режим ожидания: 70мА, макс. 100 мА
Индикация Зеленый: сетевой статус
Красный: питание
СЕТЕВЫЕ ХАРАКТЕРИСТИКИ
Аппаратные протоколы TCP, UDP, IP, ARP, ICMP, Ethernet MAC
Сетевой интерфейс 10/100 Base-T Ethernet (автодетекция), разъем RJ-45 для подключения к сети
Последовательный порт RS232, коннектор D9 «папа»
Данные 1,4,6,7,8,9 – NC
2 – Rx
3 – Tx
5 - GND
MCU 8-bit MCU и 32К FLASH
Формат последовательной шины 8-N-1, 8-O-1, 8-E-1, 7-O-1, 7-E-1
Согласование данных в последовательной шине None, XON/XOFF
Скорость передачи данных 1200 bps – 230,4 Kbps
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты 110х63х39мм
Вес 92 гр
КЛИМАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Условия эксплуатации Внутренняя установка
Температурный диапазон 0°С - +63°С
Влажность 0-95% (не конденсат)
РАЗНОЕ
Требования к установке Для подключения MD-N32 к сети и удаленному устройству необходимо:
LAN-кабель – разъемы RJ45 с обеих сторон;
12VDC (200mA) адаптер, подключенный к соответствующему разъему шлюза (поставляется в комплекте);
9-пиновый кабель RS232 типа D
Системные компоненты MD-N32 совместим с контроллерами Rosslare AC-115/225/425, биометрическим терминалом AYC-W6500, охранными централями AuraSys и Homelogix
Гарантия 2 года ограниченной гарантии
